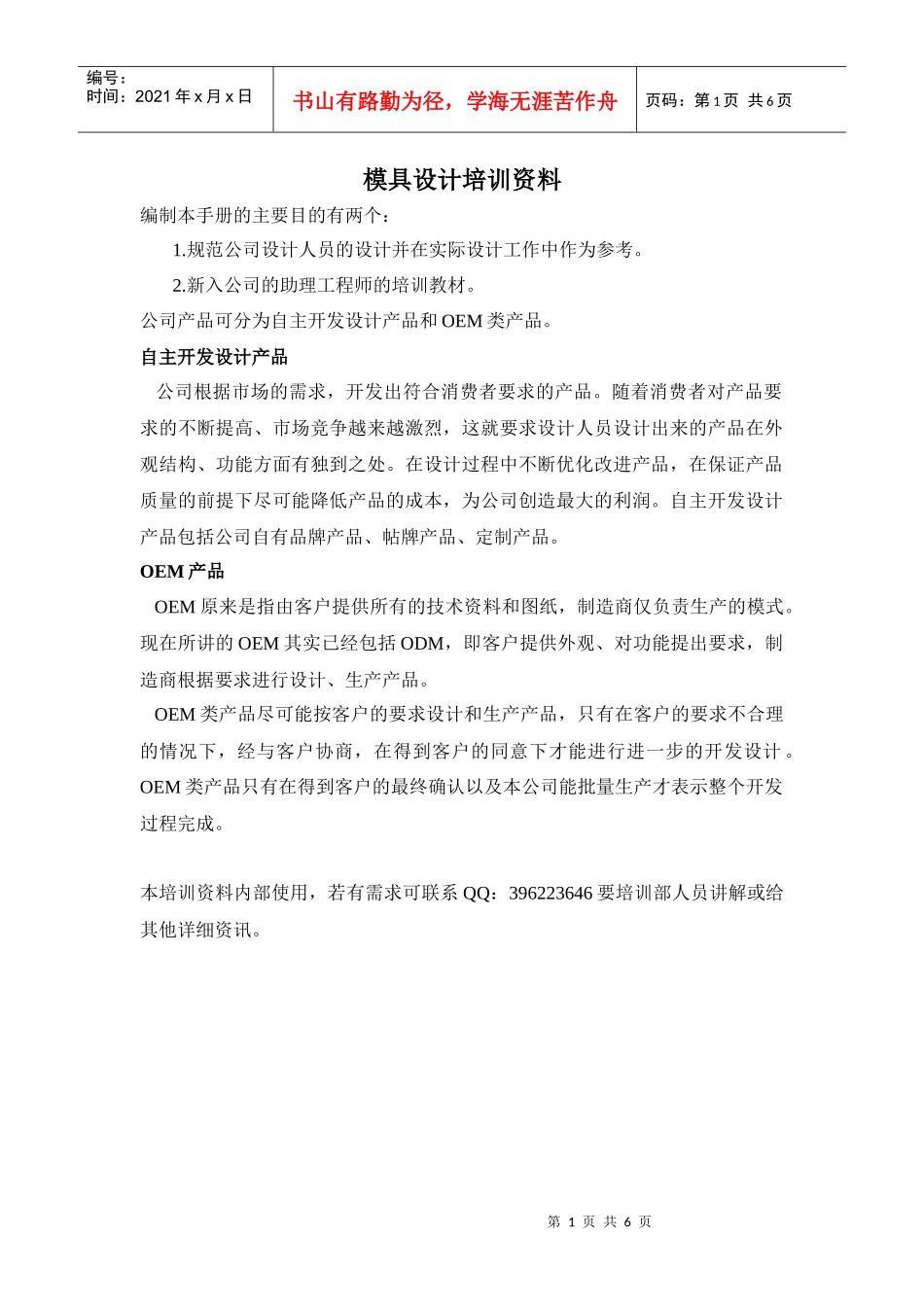

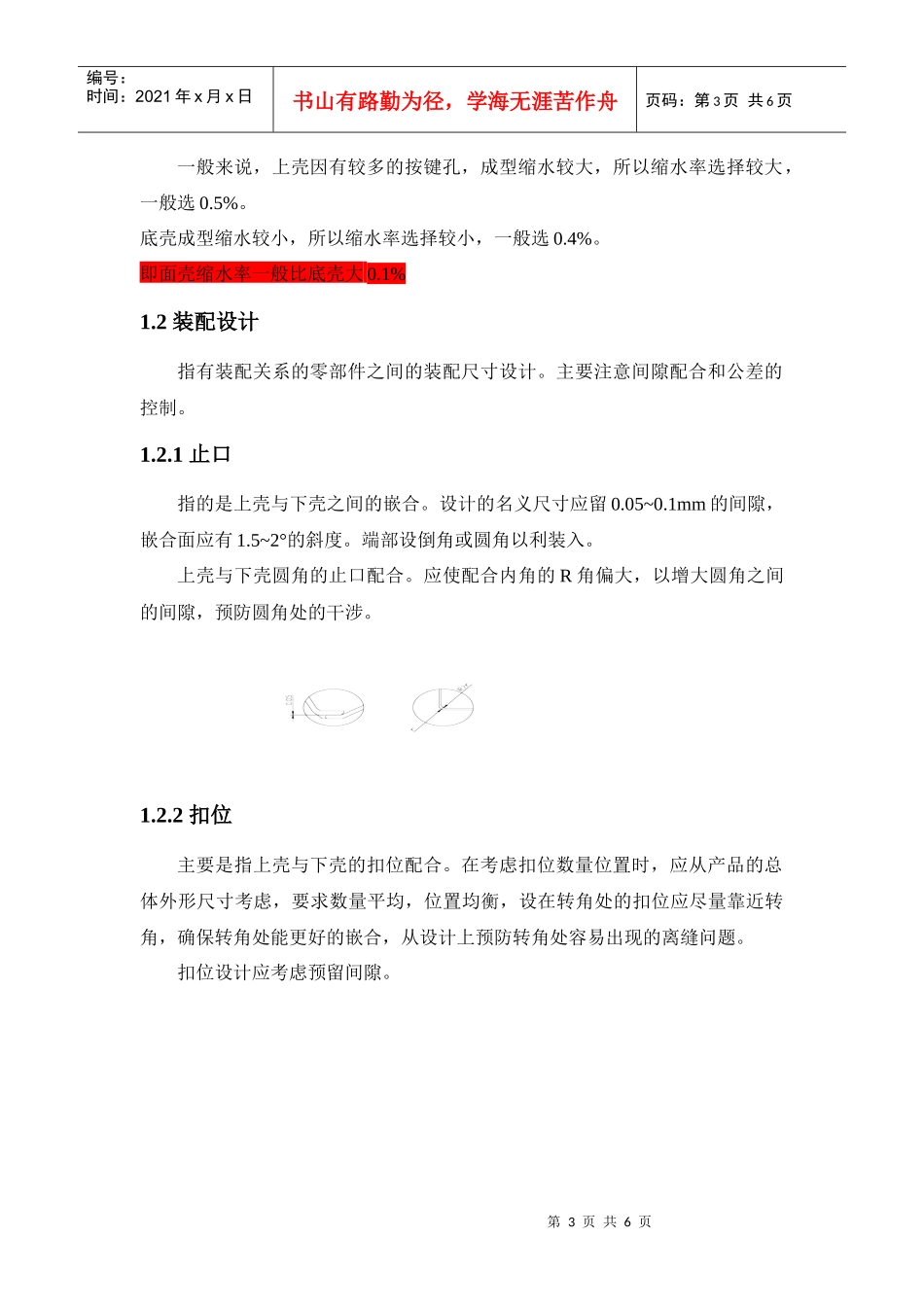

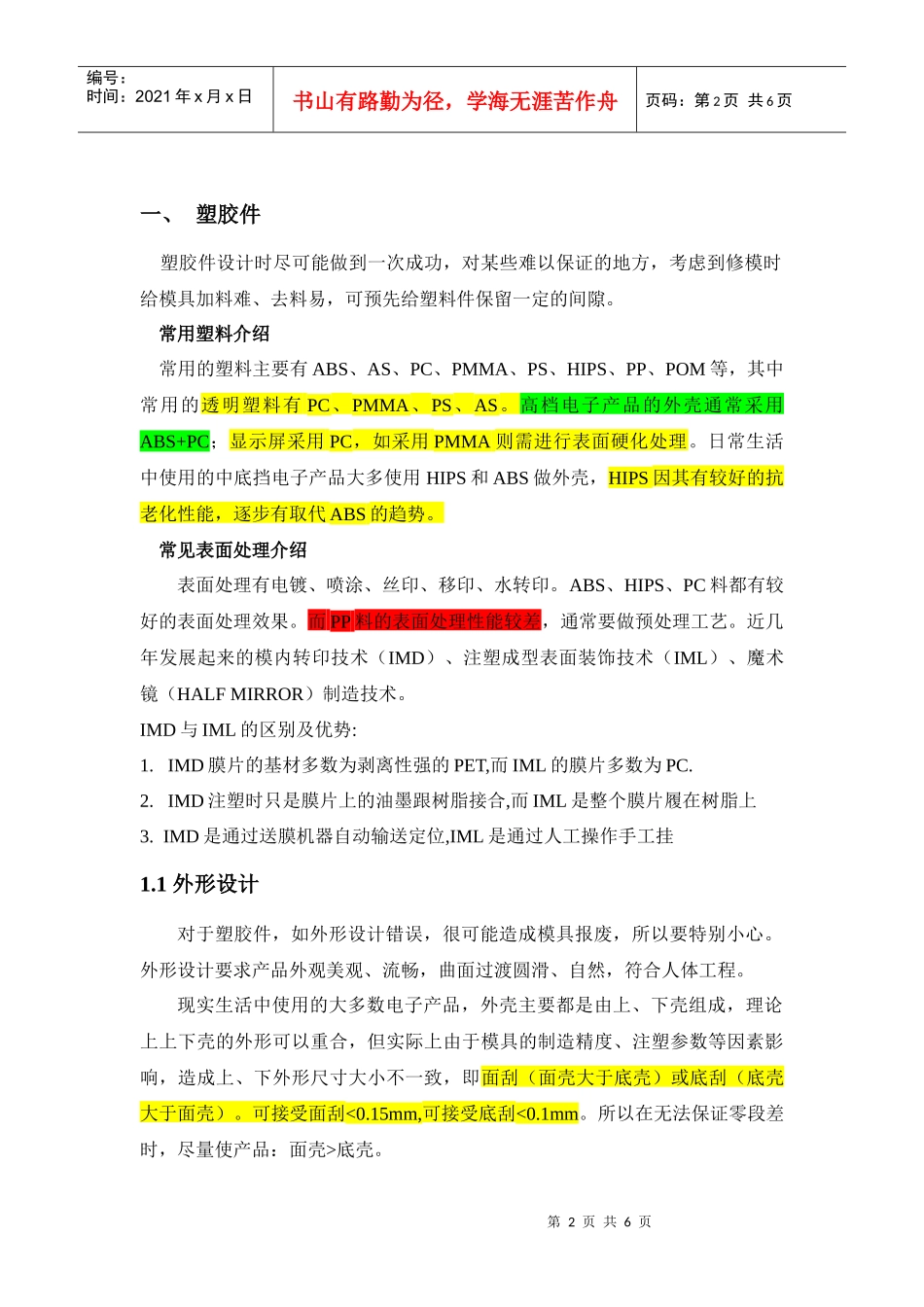

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页模具设计培训资料编制本手册的主要目的有两个：1.规范公司设计人员的设计并在实际设计工作中作为参考。2.新入公司的助理工程师的培训教材。公司产品可分为自主开发设计产品和OEM类产品。自主开发设计产品公司根据市场的需求，开发出符合消费者要求的产品。随着消费者对产品要求的不断提高、市场竞争越来越激烈，这就要求设计人员设计出来的产品在外观结构、功能方面有独到之处。在设计过程中不断优化改进产品，在保证产品质量的前提下尽可能降低产品的成本，为公司创造最大的利润。自主开发设计产品包括公司自有品牌产品、帖牌产品、定制产品。OEM产品OEM原来是指由客户提供所有的技术资料和图纸，制造商仅负责生产的模式。现在所讲的OEM其实已经包括ODM，即客户提供外观、对功能提出要求，制造商根据要求进行设计、生产产品。OEM类产品尽可能按客户的要求设计和生产产品，只有在客户的要求不合理的情况下，经与客户协商，在得到客户的同意下才能进行进一步的开发设计。OEM类产品只有在得到客户的最终确认以及本公司能批量生产才表示整个开发过程完成。本培训资料内部使用，若有需求可联系QQ：396223646要培训部人员讲解或给其他详细资讯。第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页一、塑胶件塑胶件设计时尽可能做到一次成功，对某些难以保证的地方，考虑到修模时给模具加料难、去料易，可预先给塑料件保留一定的间隙。常用塑料介绍常用的塑料主要有ABS、AS、PC、PMMA、PS、HIPS、PP、POM等，其中常用的透明塑料有PC、PMMA、PS、AS。高档电子产品的外壳通常采用ABS+PC；显示屏采用PC，如采用PMMA则需进行表面硬化处理。日常生活中使用的中底挡电子产品大多使用HIPS和ABS做外壳，HIPS因其有较好的抗老化性能，逐步有取代ABS的趋势。常见表面处理介绍表面处理有电镀、喷涂、丝印、移印、水转印。ABS、HIPS、PC料都有较好的表面处理效果。而PP料的表面处理性能较差，通常要做预处理工艺。近几年发展起来的模内转印技术（IMD）、注塑成型表面装饰技术（IML）、魔术镜（HALFMIRROR）制造技术。IMD与IML的区别及优势:1.IMD膜片的基材多数为剥离性强的PET,而IML的膜片多数为PC.2.IMD注塑时只是膜片上的油墨跟树脂接合,而IML是整个膜片履在树脂上3.IMD是通过送膜机器自动输送定位,IML是通过人工操作手工挂1.1外形设计对于塑胶件，如外形设计错误，很可能造成模具报废，所以要特别小心。外形设计要求产品外观美观、流畅，曲面过渡圆滑、自然，符合人体工程。现实生活中使用的大多数电子产品，外壳主要都是由上、下壳组成，理论上上下壳的外形可以重合，但实际上由于模具的制造精度、注塑参数等因素影响，造成上、下外形尺寸大小不一致，即面刮（面壳大于底壳）或底刮（底壳大于面壳）。可接受面刮<0.15mm,可接受底刮<0.1mm。所以在无法保证零段差时，尽量使产品：面壳>底壳。第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页一般来说，上壳因有较多的按键孔，成型缩水较大，所以缩水率选择较大，一般选0.5%。底壳成型缩水较小，所以缩水率选择较小，一般选0.4%。即面壳缩水率一般比底壳大0.1%1.2装配设计指有装配关系的零部件之间的装配尺寸设计。主要注意间隙配合和公差的控制。1.2.1止口指的是上壳与下壳之间的嵌合。设计的名义尺寸应留0.05~0.1mm的间隙，嵌合面应有1.5~2°的斜度。端部设倒角或圆角以利装入。上壳与下壳圆角的止口配合。应使配合内角的R角偏大，以增大圆角之间的间隙，预防圆角处的干涉。1.2.2扣位主要是指上壳与下壳的扣位配合。在考虑扣位数量位置时，应从产品的总体外形尺寸考虑，要求数量平均，位置均衡，设在转角处的扣位应尽量靠近转角，确保转角处能更好的嵌合，从设计上预防转角处容易出现的离缝问题。扣位设计应考虑预留间隙。第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页设计扣位时应考滤侧抽心有无足够的行程。1.2.3螺...
