己15-12090中煤巷瓦斯抽采顺层钻孔施工安全技术措施VIP免费

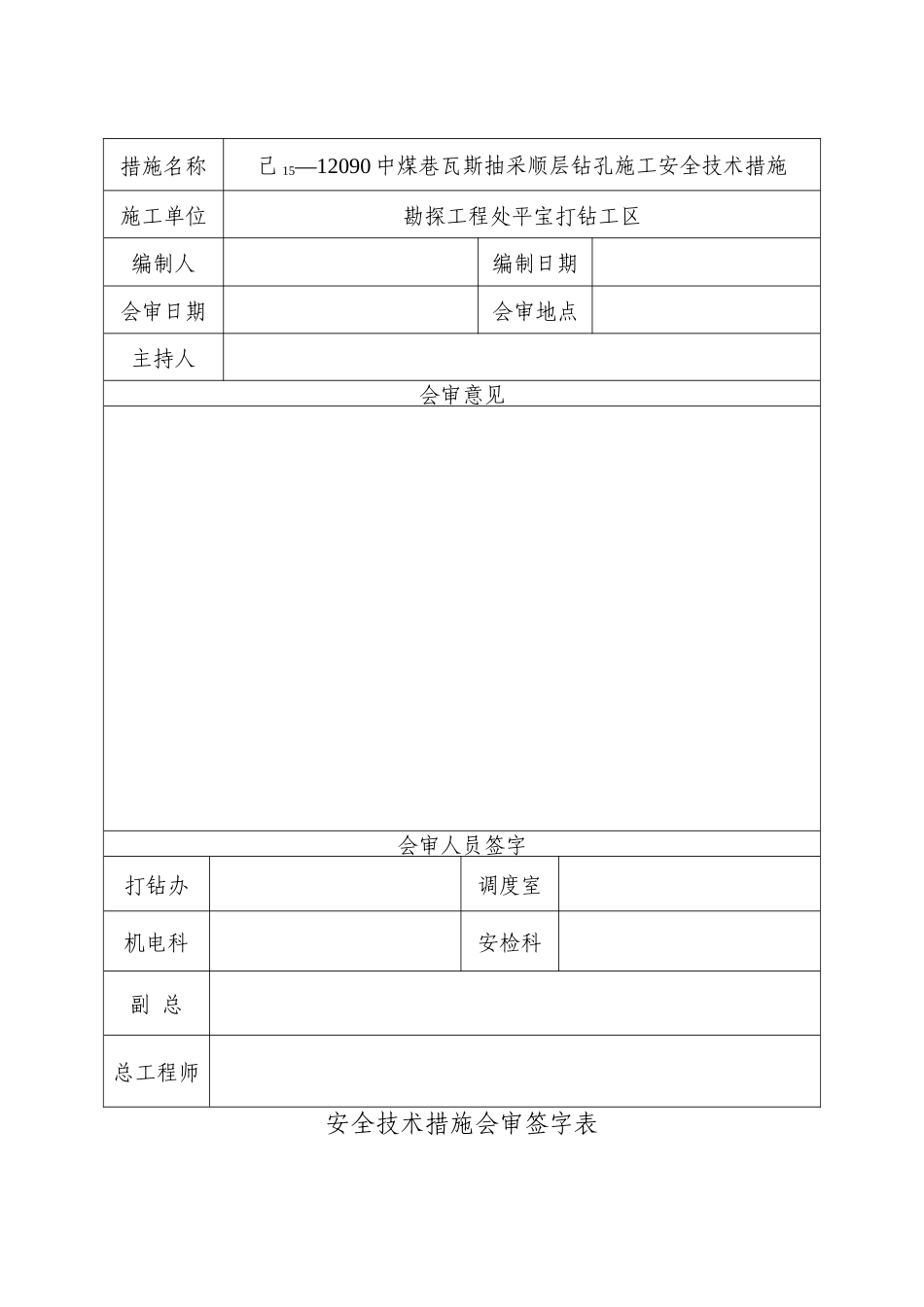

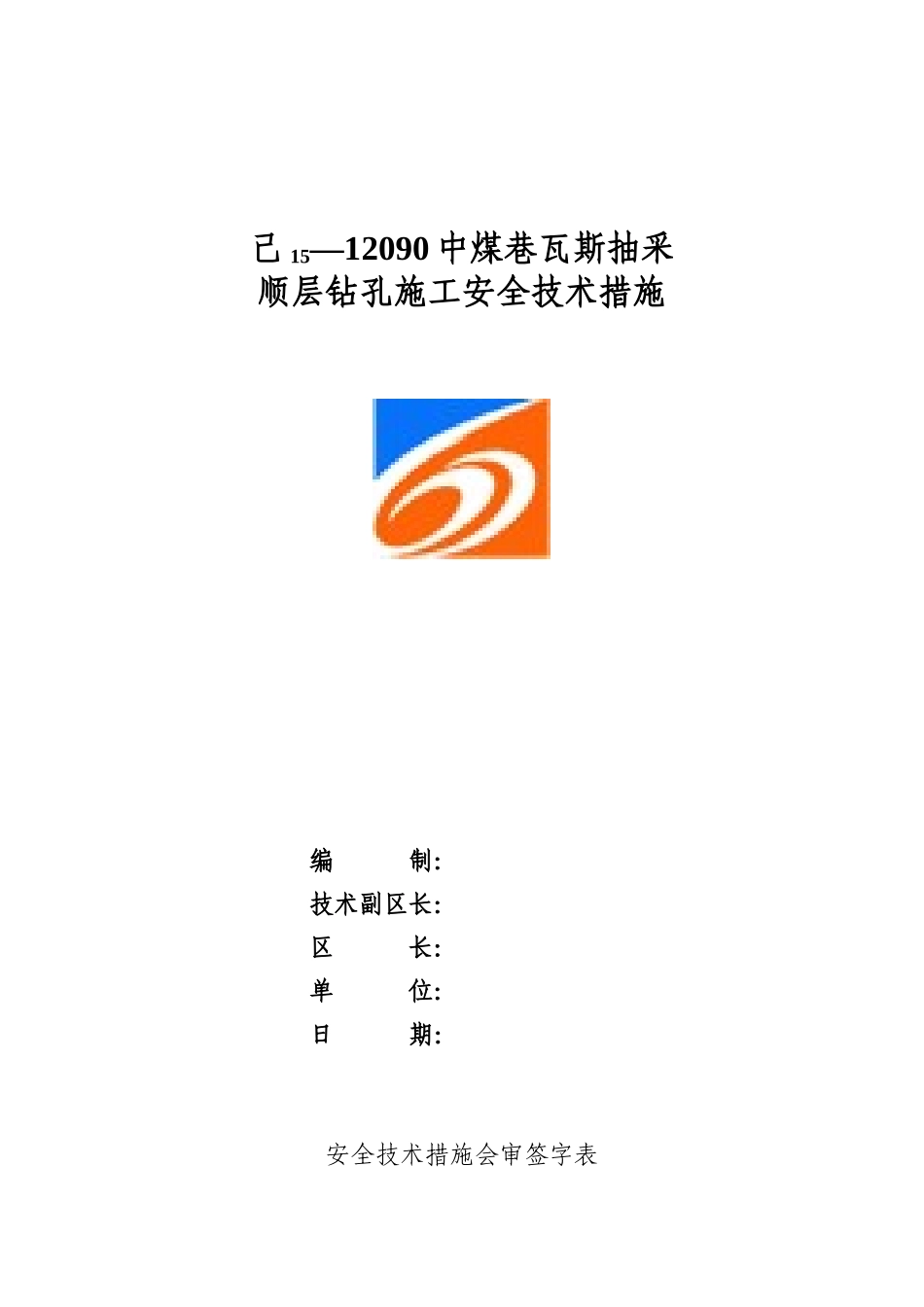

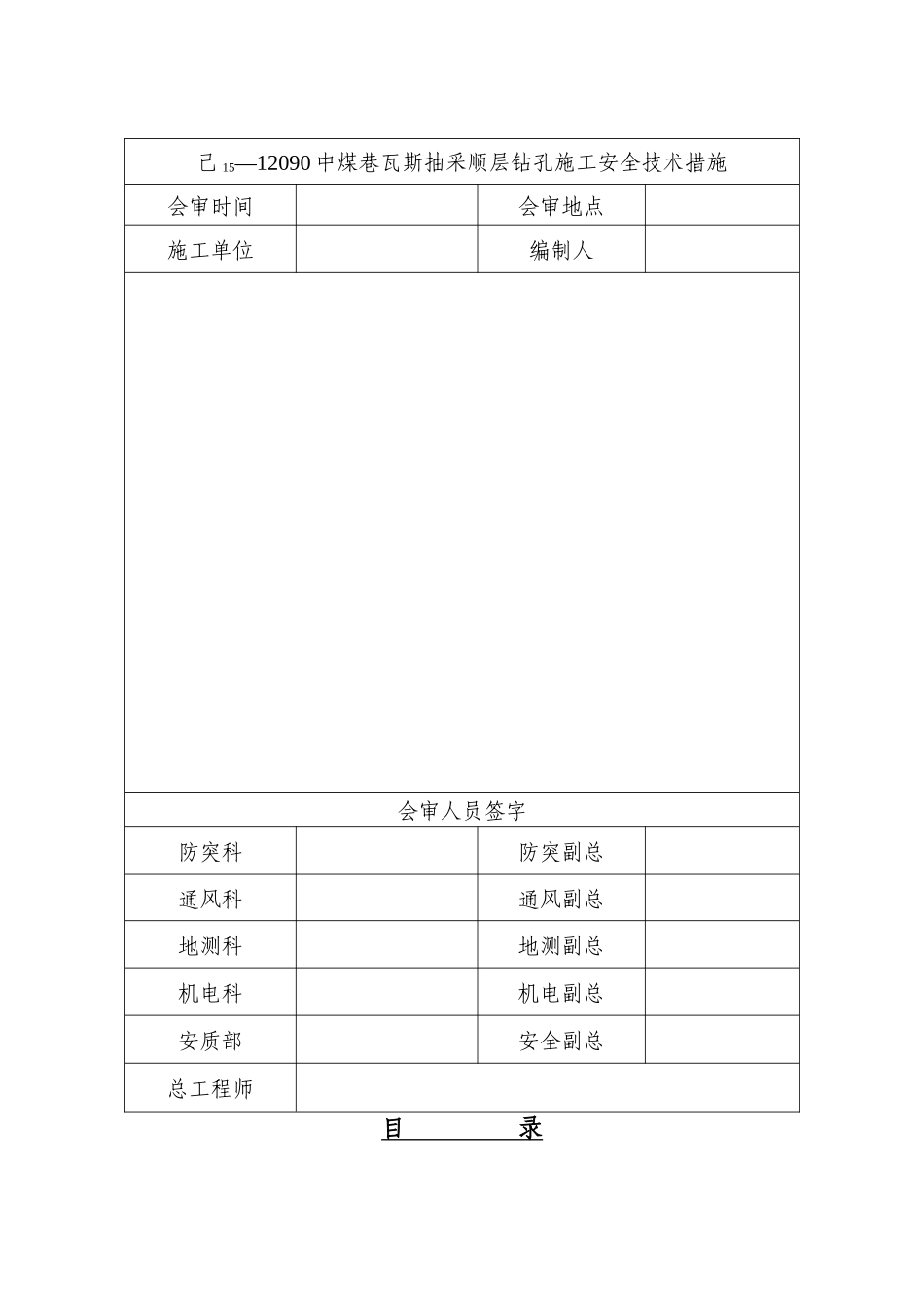

己15—12090中煤巷瓦斯抽采顺层钻孔施工安全技术措施编制：技术副区长：区长：单位：日期：安全技术措施会审签字表措施名称己15—12090中煤巷瓦斯抽采顺层钻孔施工安全技术措施施工单位勘探工程处平宝打钻工区编制人编制日期会审日期会审地点主持人会审意见会审人员签字打钻办调度室机电科安检科副总总工程师安全技术措施会审签字表己15—12090中煤巷瓦斯抽采顺层钻孔施工安全技术措施会审时间会审地点施工单位编制人会审人员签字防突科防突副总通风科通风副总地测科地测副总机电科机电副总安质部安全副总总工程师目录章节名称页码第一章第二章第三章第四章第五章第六章第七章第八章第九章第十章工作面概况工程量概况施工组织及设备选型、操作规范钻机运输、安装、移动钻孔施工安全技术措施钻孔施工期间异常信息的处置封孔安全技术措施钻孔施工质量及文明生产预防职业健康危害安全技术措施灾害应急处置与避灾路线15717203742515356第一章工作面概况一、工作面概况己15-12090采面位于己二采区东翼第五个区段，采面北边紧邻己15-12070采面，西靠己二采区三条下山，东部邻近矿井53勘探线，南邻己15-12110采面，丁沟村南侧、孟良寨山西部，4917与5302钻孔之间。己15-12090采面机巷地面标高+136～+164m，井下标高为-736~-743m。己15-12090采面可采走向长1536m，采长240m，煤层倾角3°～12°，平均8°。该采面煤层结构单一，厚度较为稳定，己15煤层厚度2.50～4.20m，平均3.2m，黑色、粉末状，较为松软、破碎，具条带状结构，以亮煤为主，宏观煤岩类型为半亮型煤，玻璃光泽，西部上半部分煤层为分层状态，己15煤层平均厚度2.3米，夹矸厚度1.0-2.6米，己16-17煤层厚度平均1.6米，采面以东区域根据钻孔资料预测己15与己16-17煤层为合层，合层区内煤层厚度较为稳定，煤层厚度在5.3米左右。己15-12090中煤巷设计长度1562米，巷道断面为4.6×3.0m梯形断面。采用锚网、锚杆、锚索、W钢带联合支护，巷道平均坡度5°，巷道上帮有风筒、抽放管，巷道下帮有供风管、供水管、排水管、抽放管，巷道中间铺设皮带、顶板吊挂有电缆、小线。己15-12090中煤巷下帮与其下方己15-12090中间抽放巷上帮间距1m，距己15-12090中间抽放巷顶板不低于10米，己15-12090中煤巷目前掘进80米，为局部通风，风量为520m3/min。（见己15-12090中煤巷巷道断面示意图和巷道局部柱状图）。1巷道断面示意图巷道局部柱状图二、钻孔施工目的根据抚顺煤科院对首一突出煤层鉴定结果，该工作面己15煤层为突出煤层，为保证己15-12090采面回采期间的施工安全，现由我打钻工区在己15-12090中煤巷施工顺层钻孔，预抽煤层瓦斯，为保证安全施工，特编制此安全技术措施。三、施工地点地质概况23.0米不低于7米3.5米1.6米1米3.0米该工作面直接顶为厚0.8m的深灰色泥岩，易破碎，其上为中厚-厚层状泥岩、砂质泥岩，厚度3.2～6.0m，其中上部为深灰色砂质泥岩，致密；下部为砂、泥岩互层，灰色，层理发育，较破碎，易脱落。该采面与白石山背斜轴部较远，受构造影响较小，岩体完整性较好，顶板岩体质量中等，大部为Ⅲ类。直接底板为灰色泥岩，厚度为0.30～5.2m，平均3.8m，属松软类底板。钻孔地质柱状图四、瓦斯地质情况描述3己15-12090采面为突出危险工作面，具有突出危险性，瓦斯原始压力1.1MPa，瓦斯原始含量9.7m3/t，己15煤的坚固性系数f值为0.11～0.5，为Ⅲ~Ⅳ类强烈破坏煤或粉碎煤，透气性系数λ为0.871m2/(MPa2·d)。第二章工程量概况一、钻孔设计依据根据《防治煤与瓦斯突出规定》及平宝公司提出的区域瓦斯治理总体规划和要求，依照己15-12090工作面及己15-12090中煤巷的现场实际情况，做出己15-12090中煤巷瓦斯抽采顺层钻孔设计。二、钻孔设计己15-12090中煤巷自停采线外20m至距切眼15m范围内分别在上、下帮垂直煤壁向采面施工顺层钻孔，平行于煤层顶板，钻孔间距2.4m（施工现场钻孔可以±0.4m进行适当调整），孔深65m（深孔全程下筛管试验钻孔，孔深不低于100米），共设计645个钻孔。图1己15-12090中煤巷顺层钻孔施工位置平面图4图2己15-12090中煤巷顺层钻孔施工布置剖面图图3己15-12090中煤巷试验钻孔施工布置剖面图表1己15-12090中煤巷...
