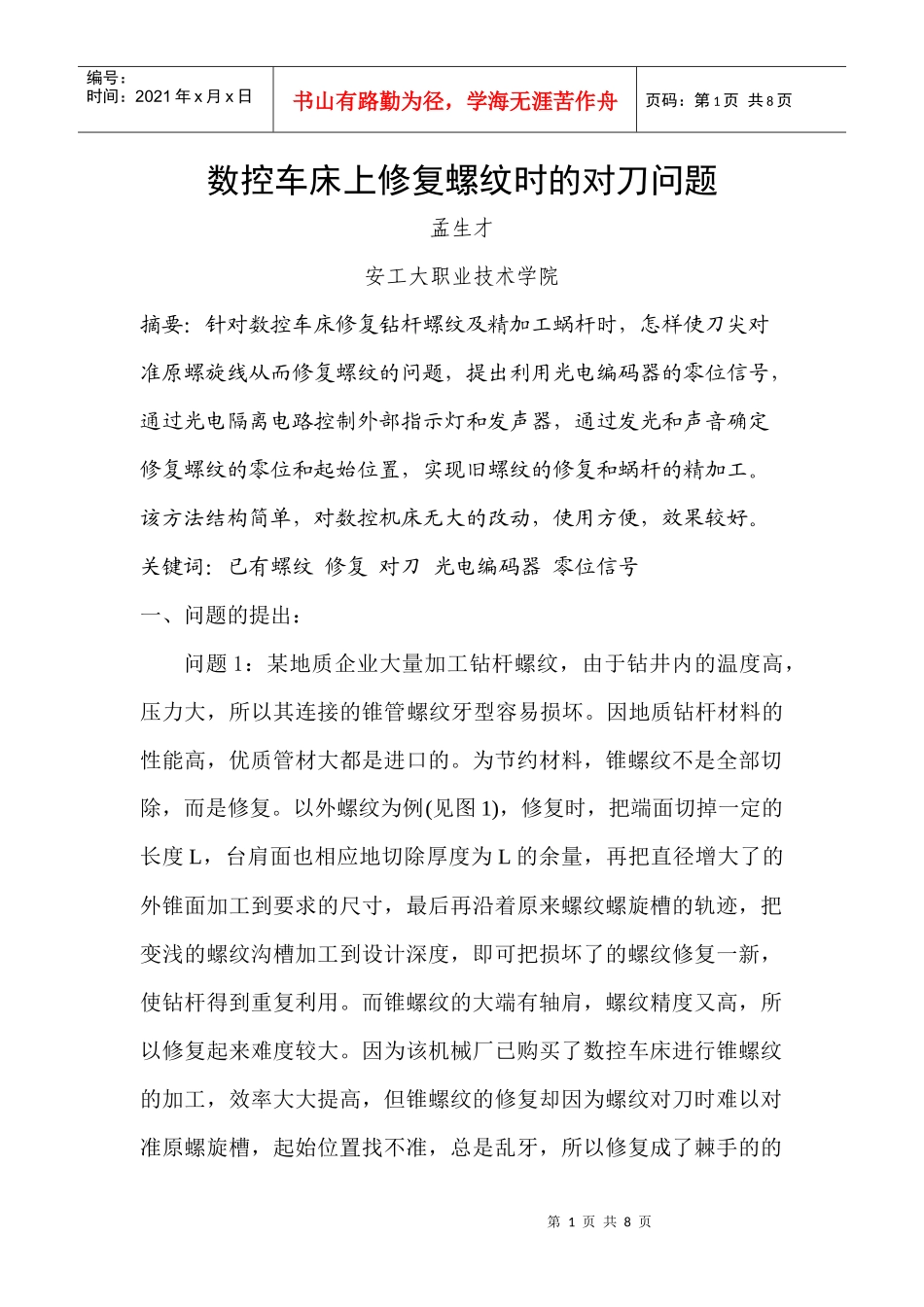

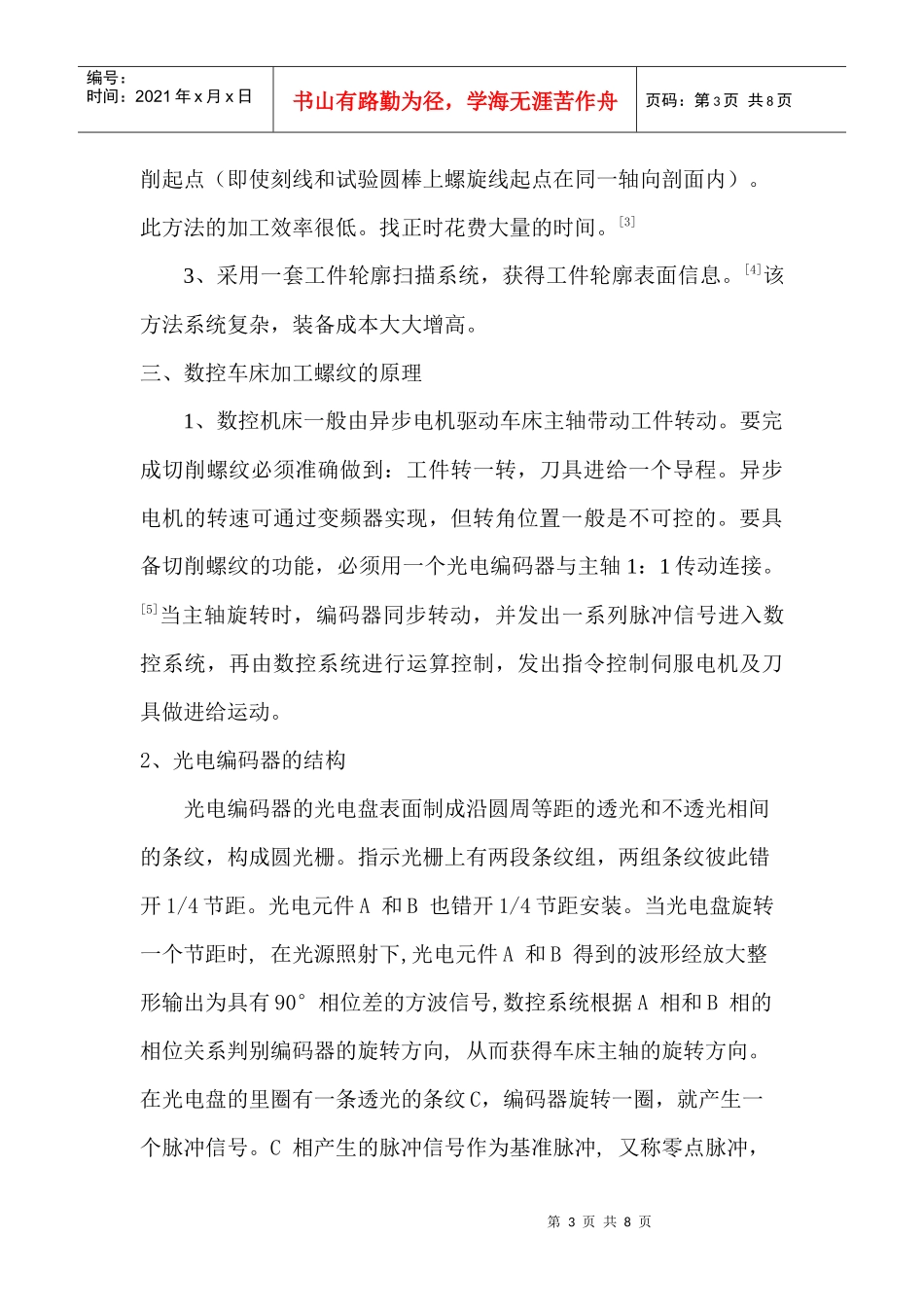

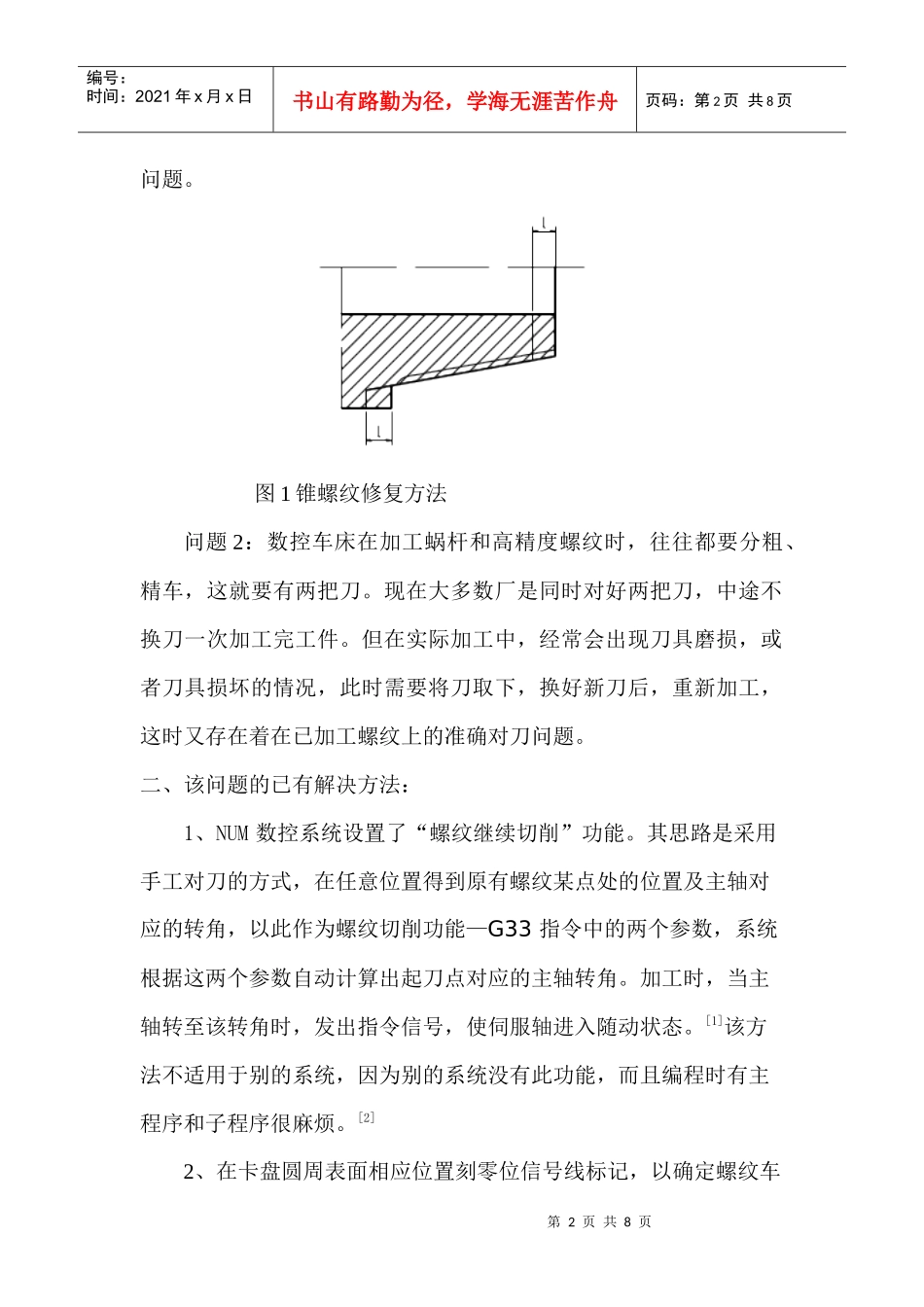

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页数控车床上修复螺纹时的对刀问题孟生才安工大职业技术学院摘要：针对数控车床修复钻杆螺纹及精加工蜗杆时，怎样使刀尖对准原螺旋线从而修复螺纹的问题，提出利用光电编码器的零位信号，通过光电隔离电路控制外部指示灯和发声器，通过发光和声音确定修复螺纹的零位和起始位置，实现旧螺纹的修复和蜗杆的精加工。该方法结构简单，对数控机床无大的改动，使用方便，效果较好。关键词：已有螺纹修复对刀光电编码器零位信号一、问题的提出：问题1：某地质企业大量加工钻杆螺纹，由于钻井内的温度高，压力大，所以其连接的锥管螺纹牙型容易损坏。因地质钻杆材料的性能高，优质管材大都是进口的。为节约材料，锥螺纹不是全部切除，而是修复。以外螺纹为例(见图1)，修复时，把端面切掉一定的长度L，台肩面也相应地切除厚度为L的余量，再把直径增大了的外锥面加工到要求的尺寸，最后再沿着原来螺纹螺旋槽的轨迹，把变浅的螺纹沟槽加工到设计深度，即可把损坏了的螺纹修复一新，使钻杆得到重复利用。而锥螺纹的大端有轴肩，螺纹精度又高，所以修复起来难度较大。因为该机械厂已购买了数控车床进行锥螺纹的加工，效率大大提高，但锥螺纹的修复却因为螺纹对刀时难以对准原螺旋槽，起始位置找不准，总是乱牙，所以修复成了棘手的的第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页问题。图1锥螺纹修复方法问题2：数控车床在加工蜗杆和高精度螺纹时，往往都要分粗、精车，这就要有两把刀。现在大多数厂是同时对好两把刀，中途不换刀一次加工完工件。但在实际加工中，经常会出现刀具磨损，或者刀具损坏的情况，此时需要将刀取下，换好新刀后，重新加工，这时又存在着在已加工螺纹上的准确对刀问题。二、该问题的已有解决方法：1、NUM数控系统设置了“螺纹继续切削”功能。其思路是采用手工对刀的方式，在任意位置得到原有螺纹某点处的位置及主轴对应的转角，以此作为螺纹切削功能—G33指令中的两个参数，系统根据这两个参数自动计算出起刀点对应的主轴转角。加工时，当主轴转至该转角时，发出指令信号，使伺服轴进入随动状态。[1]该方法不适用于别的系统，因为别的系统没有此功能，而且编程时有主程序和子程序很麻烦。[2]2、在卡盘圆周表面相应位置刻零位信号线标记，以确定螺纹车第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页削起点（即使刻线和试验圆棒上螺旋线起点在同一轴向剖面内）。此方法的加工效率很低。找正时花费大量的时间。[3]3、采用一套工件轮廓扫描系统，获得工件轮廓表面信息。[4]该方法系统复杂，装备成本大大增高。三、数控车床加工螺纹的原理1、数控机床一般由异步电机驱动车床主轴带动工件转动。要完成切削螺纹必须准确做到：工件转一转，刀具进给一个导程。异步电机的转速可通过变频器实现，但转角位置一般是不可控的。要具备切削螺纹的功能，必须用一个光电编码器与主轴1：1传动连接。[5]当主轴旋转时，编码器同步转动，并发出一系列脉冲信号进入数控系统，再由数控系统进行运算控制，发出指令控制伺服电机及刀具做进给运动。2、光电编码器的结构光电编码器的光电盘表面制成沿圆周等距的透光和不透光相间的条纹，构成圆光栅。指示光栅上有两段条纹组，两组条纹彼此错开1/4节距。光电元件A和B也错开1/4节距安装。当光电盘旋转一个节距时,在光源照射下,光电元件A和B得到的波形经放大整形输出为具有90°相位差的方波信号,数控系统根据A相和B相的相位关系判别编码器的旋转方向,从而获得车床主轴的旋转方向。在光电盘的里圈有一条透光的条纹C，编码器旋转一圈，就产生一个脉冲信号。C相产生的脉冲信号作为基准脉冲,又称零点脉冲，第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页可用于螺纹加工。[6]3、螺纹加工在每次螺纹开始进刀切削前,数控系统扫描C相同步脉冲信号，当检测到C相信号到来时开始切削,否则处于等待状态。这样就保证每次切削的初始...
