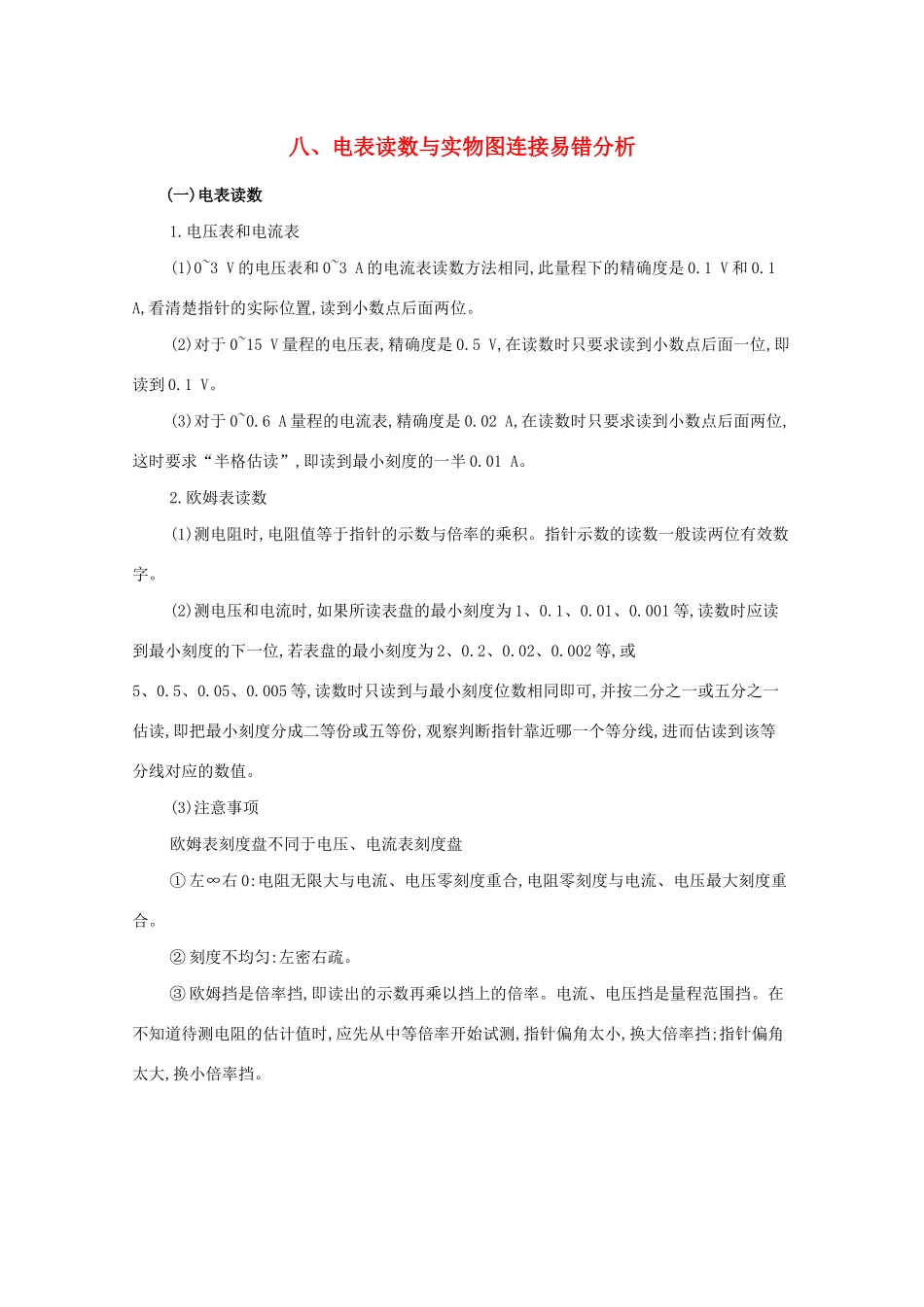

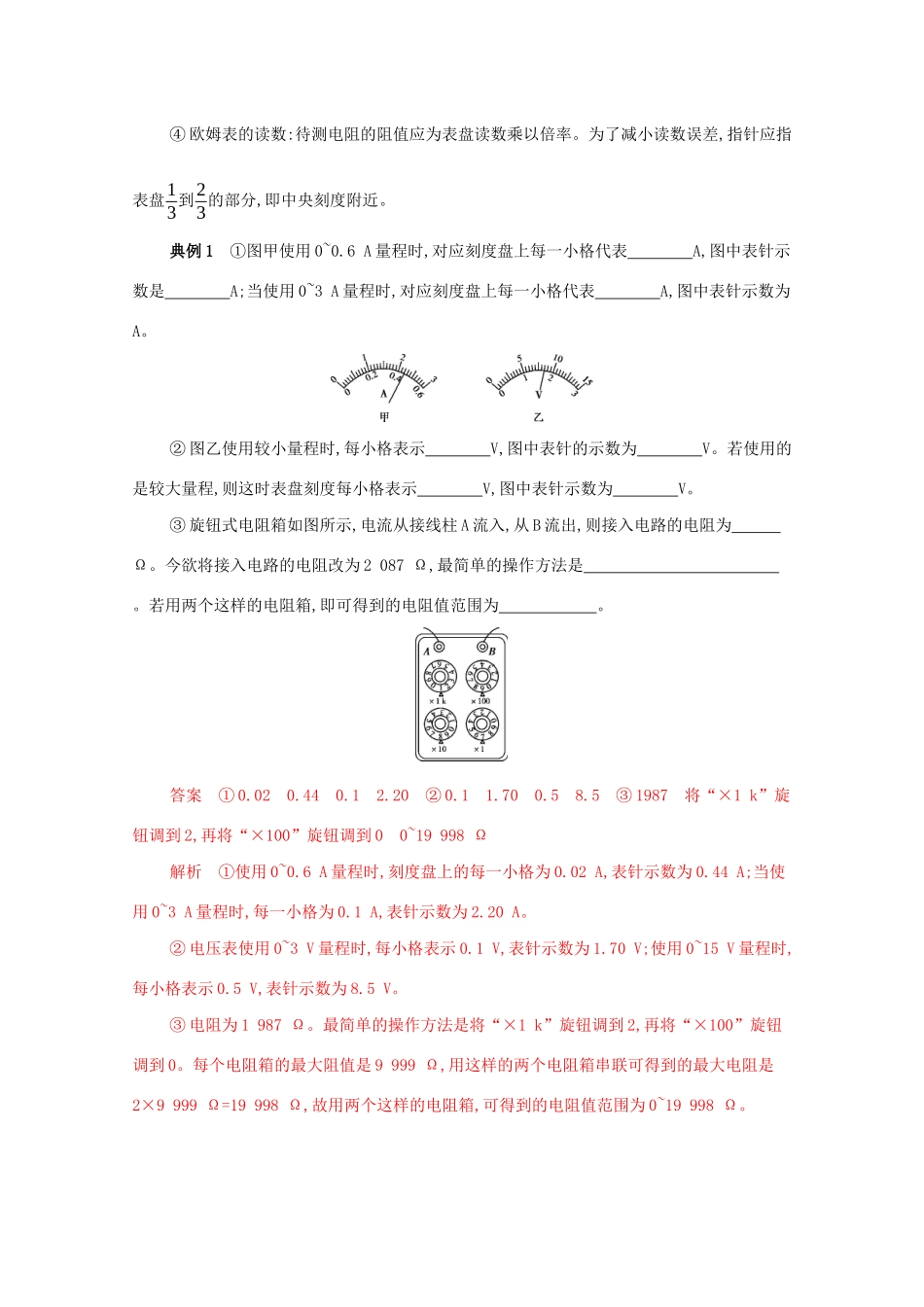

八、电表读数与实物图连接易错分析(一)电表读数1.电压表和电流表(1)0~3V的电压表和0~3A的电流表读数方法相同,此量程下的精确度是0.1V和0.1A,看清楚指针的实际位置,读到小数点后面两位。(2)对于0~15V量程的电压表,精确度是0.5V,在读数时只要求读到小数点后面一位,即读到0.1V。(3)对于0~0.6A量程的电流表,精确度是0.02A,在读数时只要求读到小数点后面两位,这时要求“半格估读”,即读到最小刻度的一半0.01A。2.欧姆表读数(1)测电阻时,电阻值等于指针的示数与倍率的乘积。指针示数的读数一般读两位有效数字。(2)测电压和电流时,如果所读表盘的最小刻度为1、0.1、0.01、0.001等,读数时应读到最小刻度的下一位,若表盘的最小刻度为2、0.2、0.02、0.002等,或5、0.5、0.05、0.005等,读数时只读到与最小刻度位数相同即可,并按二分之一或五分之一估读,即把最小刻度分成二等份或五等份,观察判断指针靠近哪一个等分线,进而估读到该等分线对应的数值。(3)注意事项欧姆表刻度盘不同于电压、电流表刻度盘①左∞右0:电阻无限大与电流、电压零刻度重合,电阻零刻度与电流、电压最大刻度重合。②刻度不均匀:左密右疏。③欧姆挡是倍率挡,即读出的示数再乘以挡上的倍率。电流、电压挡是量程范围挡。在不知道待测电阻的估计值时,应先从中等倍率开始试测,指针偏角太小,换大倍率挡;指针偏角太大,换小倍率挡。④欧姆表的读数:待测电阻的阻值应为表盘读数乘以倍率。为了减小读数误差,指针应指表盘13到23的部分,即中央刻度附近。典例1①图甲使用0~0.6A量程时,对应刻度盘上每一小格代表A,图中表针示数是A;当使用0~3A量程时,对应刻度盘上每一小格代表A,图中表针示数为A。②图乙使用较小量程时,每小格表示V,图中表针的示数为V。若使用的是较大量程,则这时表盘刻度每小格表示V,图中表针示数为V。③旋钮式电阻箱如图所示,电流从接线柱A流入,从B流出,则接入电路的电阻为Ω。今欲将接入电路的电阻改为2087Ω,最简单的操作方法是。若用两个这样的电阻箱,即可得到的电阻值范围为。答案①0.020.440.12.20②0.11.700.58.5③1987将“×1k”旋钮调到2,再将“×100”旋钮调到00~19998Ω解析①使用0~0.6A量程时,刻度盘上的每一小格为0.02A,表针示数为0.44A;当使用0~3A量程时,每一小格为0.1A,表针示数为2.20A。②电压表使用0~3V量程时,每小格表示0.1V,表针示数为1.70V;使用0~15V量程时,每小格表示0.5V,表针示数为8.5V。③电阻为1987Ω。最简单的操作方法是将“×1k”旋钮调到2,再将“×100”旋钮调到0。每个电阻箱的最大阻值是9999Ω,用这样的两个电阻箱串联可得到的最大电阻是2×9999Ω=19998Ω,故用两个这样的电阻箱,可得到的电阻值范围为0~19998Ω。典例2(2017课标Ⅲ,23,9分)图(a)为某同学组装完成的简易多用电表的电路图。图中E是电池;R1、R2、R3、R4和R5是固定电阻,R6是可变电阻;表头的满偏电流为250μA,内阻为480Ω。虚线方框内为换挡开关,A端和B端分别与两表笔相连。该多用电表有5个挡位,5个挡位为:直流电压1V挡和5V挡,直流电流1mA挡和2.5mA挡,欧姆×100Ω挡。图(a)图(b)(1)图(a)中的A端与(填“红”或“黑”)色表笔相连接。(2)关于R6的使用,下列说法正确的是(填正确答案标号)。A.在使用多用电表之前,调整R6使电表指针指在表盘左端电流“0”位置B.使用欧姆挡时,先将两表笔短接,调整R6使电表指针指在表盘右端电阻“0”位置C.使用电流挡时,调整R6使电表指针尽可能指在表盘右端电流最大位置(3)根据题给条件可得R1+R2=Ω,R4=Ω。(4)某次测量时该多用电表指针位置如图(b)所示。若此时B端是与“1”相连的,则多用电表读数为;若此时B端是与“3”相连的,则读数为;若此时B端是与“5”相连的,则读数为。(结果均保留3位有效数字)答案(1)黑(2)B(3)160880(4)1.47mA1.10×103Ω2.95V解析(1)为了确保电表“红”进“黑”出,A端应与“黑”色表笔相连接。(2)R6应是欧姆挡的欧姆调零电阻,故B项正确。(3)当换挡开关接2时,为直流电流1mA挡,满足IgRg=(I-Ig)(R1+R2),得R1+R2=160Ω。当换挡开关接4时,为直流电压1V挡,则满足U=I(R并+R4),R并=120Ω,得R4=880Ω。(4)若B端与“1”相连,则为直流电流2.5mA挡,由1/5估读法可得读数为1.47mA。若B端与“3”相...
