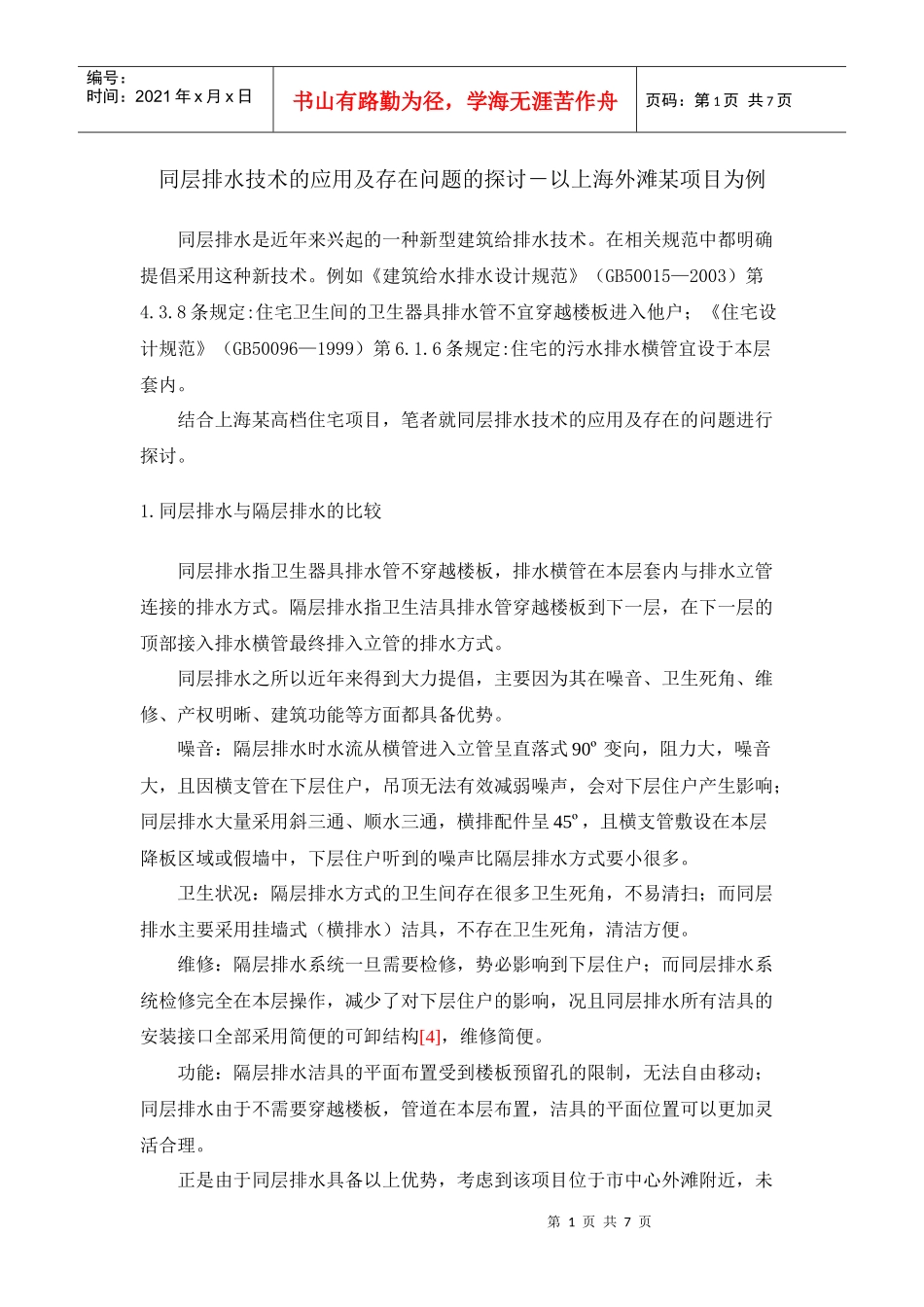

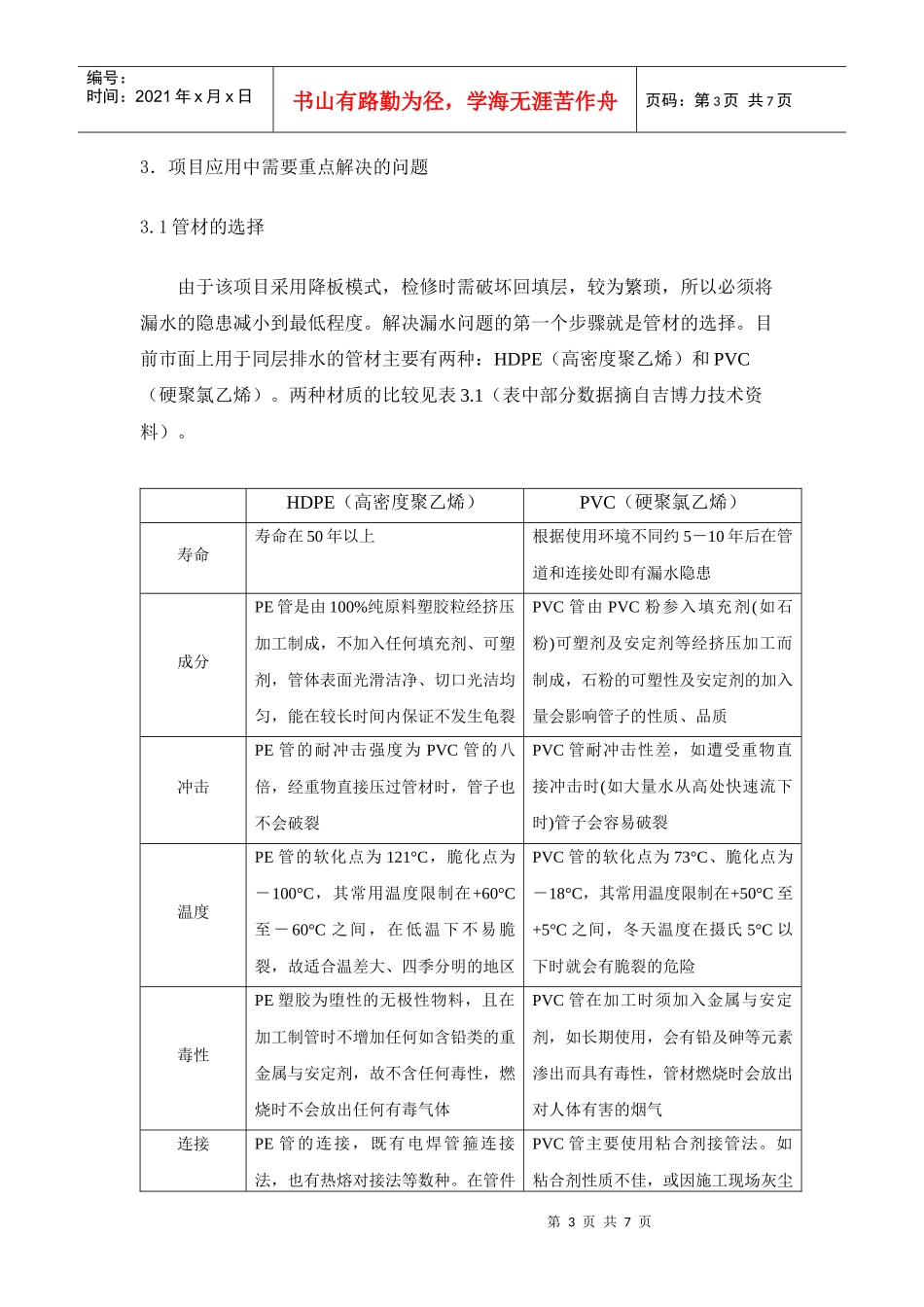

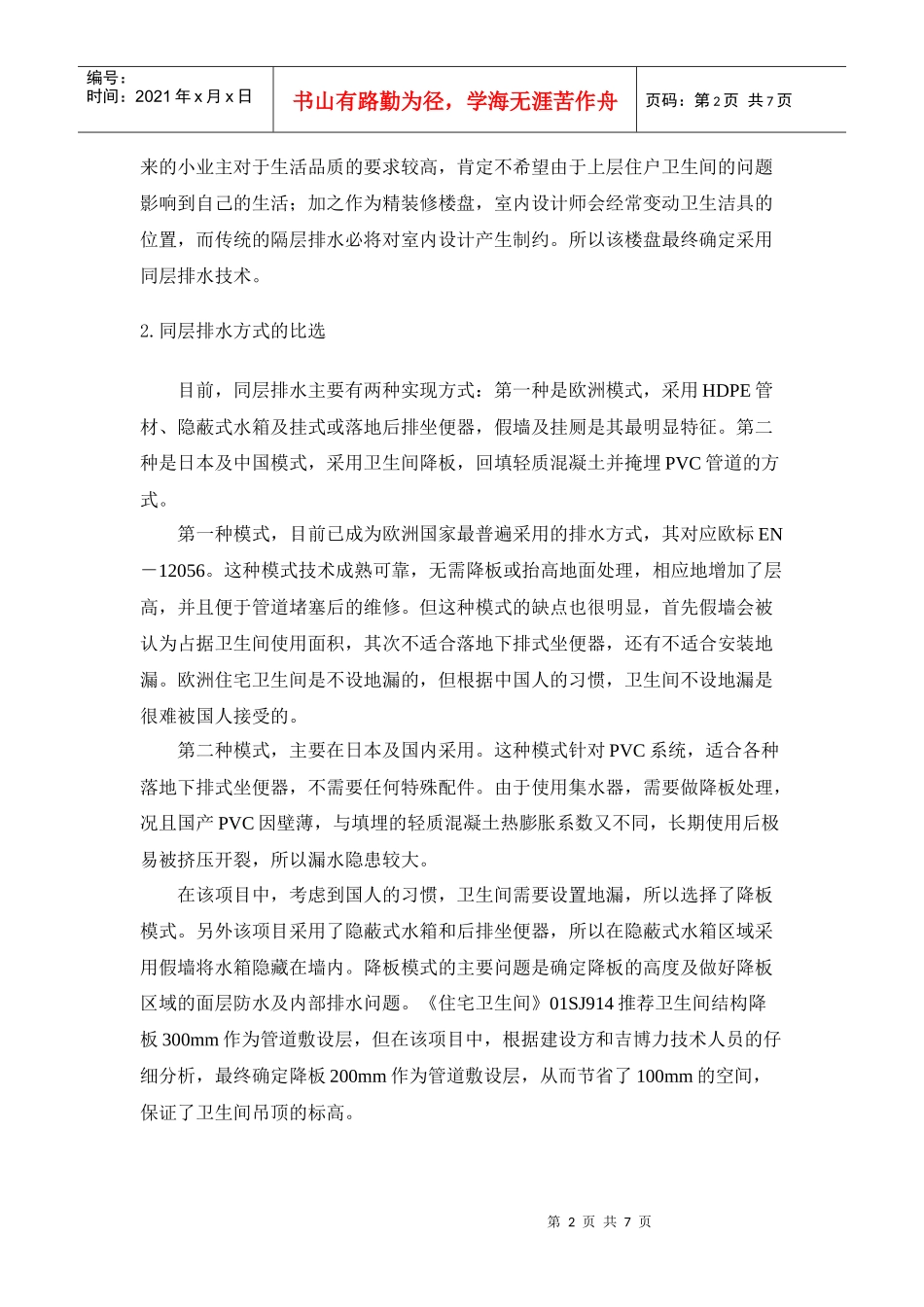

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页同层排水技术的应用及存在问题的探讨－以上海外滩某项目为例同层排水是近年来兴起的一种新型建筑给排水技术。在相关规范中都明确提倡采用这种新技术。例如《建筑给水排水设计规范》（GB50015—2003）第4.3.8条规定:住宅卫生间的卫生器具排水管不宜穿越楼板进入他户；《住宅设计规范》（GB50096—1999）第6.1.6条规定:住宅的污水排水横管宜设于本层套内。结合上海某高档住宅项目，笔者就同层排水技术的应用及存在的问题进行探讨。1.同层排水与隔层排水的比较同层排水指卫生器具排水管不穿越楼板，排水横管在本层套内与排水立管连接的排水方式。隔层排水指卫生洁具排水管穿越楼板到下一层，在下一层的顶部接入排水横管最终排入立管的排水方式。同层排水之所以近年来得到大力提倡，主要因为其在噪音、卫生死角、维修、产权明晰、建筑功能等方面都具备优势。噪音：隔层排水时水流从横管进入立管呈直落式90º变向，阻力大，噪音大，且因横支管在下层住户，吊顶无法有效减弱噪声，会对下层住户产生影响；同层排水大量采用斜三通、顺水三通，横排配件呈45º，且横支管敷设在本层降板区域或假墙中，下层住户听到的噪声比隔层排水方式要小很多。卫生状况：隔层排水方式的卫生间存在很多卫生死角，不易清扫；而同层排水主要采用挂墙式（横排水）洁具，不存在卫生死角，清洁方便。维修：隔层排水系统一旦需要检修，势必影响到下层住户；而同层排水系统检修完全在本层操作，减少了对下层住户的影响，况且同层排水所有洁具的安装接口全部采用简便的可卸结构[4]，维修简便。功能：隔层排水洁具的平面布置受到楼板预留孔的限制，无法自由移动；同层排水由于不需要穿越楼板，管道在本层布置，洁具的平面位置可以更加灵活合理。正是由于同层排水具备以上优势，考虑到该项目位于市中心外滩附近，未第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页来的小业主对于生活品质的要求较高，肯定不希望由于上层住户卫生间的问题影响到自己的生活；加之作为精装修楼盘，室内设计师会经常变动卫生洁具的位置，而传统的隔层排水必将对室内设计产生制约。所以该楼盘最终确定采用同层排水技术。2.同层排水方式的比选目前，同层排水主要有两种实现方式：第一种是欧洲模式，采用HDPE管材、隐蔽式水箱及挂式或落地后排坐便器，假墙及挂厕是其最明显特征。第二种是日本及中国模式，采用卫生间降板，回填轻质混凝土并掩埋PVC管道的方式。第一种模式，目前已成为欧洲国家最普遍采用的排水方式，其对应欧标EN－12056。这种模式技术成熟可靠，无需降板或抬高地面处理，相应地增加了层高，并且便于管道堵塞后的维修。但这种模式的缺点也很明显，首先假墙会被认为占据卫生间使用面积，其次不适合落地下排式坐便器，还有不适合安装地漏。欧洲住宅卫生间是不设地漏的，但根据中国人的习惯，卫生间不设地漏是很难被国人接受的。第二种模式，主要在日本及国内采用。这种模式针对PVC系统，适合各种落地下排式坐便器，不需要任何特殊配件。由于使用集水器，需要做降板处理，况且国产PVC因壁薄，与填埋的轻质混凝土热膨胀系数又不同，长期使用后极易被挤压开裂，所以漏水隐患较大。在该项目中，考虑到国人的习惯，卫生间需要设置地漏，所以选择了降板模式。另外该项目采用了隐蔽式水箱和后排坐便器，所以在隐蔽式水箱区域采用假墙将水箱隐藏在墙内。降板模式的主要问题是确定降板的高度及做好降板区域的面层防水及内部排水问题。《住宅卫生间》01SJ914推荐卫生间结构降板300mm作为管道敷设层，但在该项目中，根据建设方和吉博力技术人员的仔细分析，最终确定降板200mm作为管道敷设层，从而节省了100mm的空间，保证了卫生间吊顶的标高。第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页3．项目应用中需要重点解决的问题3.1管材的选择由于该项目采用降板模式，检修时需破坏回填层，较为繁琐，所以必须将漏水的隐患减小到最低程度。解决漏水问题的第一个...
