单片机数字电子时钟设计VIP免费

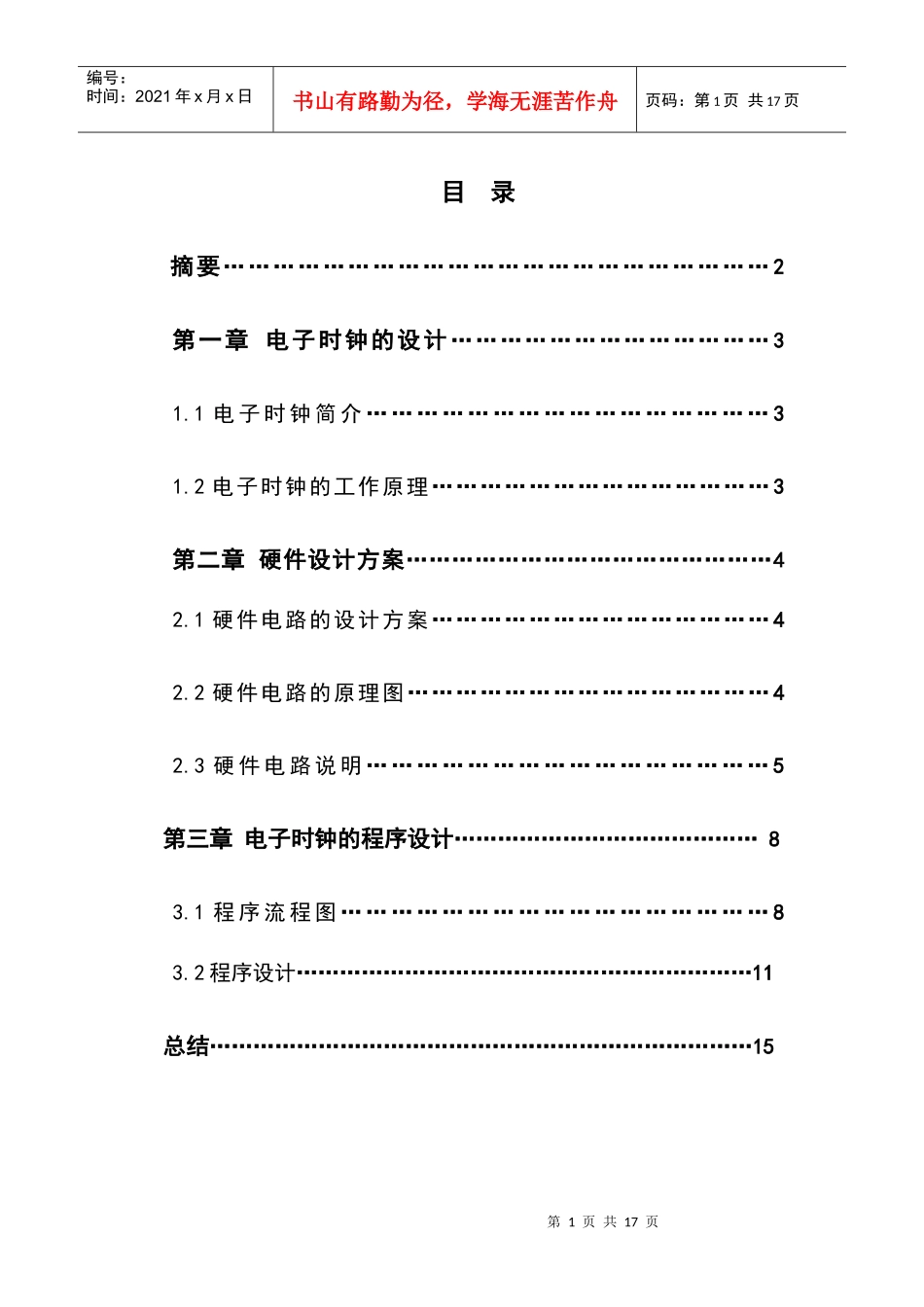

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页目录摘要…………………………………………………………2第一章电子时钟的设计…………………………………31.1电子时钟简介…………………………………………31.2电子时钟的工作原理……………………………………3第二章硬件设计方案…………………………………………42.1硬件电路的设计方案……………………………………42.2硬件电路的原理图………………………………………42.3硬件电路说明…………………………………………5第三章电子时钟的程序设计……………………………………83.1程序流程图……………………………………………83.2程序设计………………………………………………………11总结…………………………………………………………………15第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页摘要随着现代生活的推进，电子时钟在人们的生活中已经普及，本课题的主要内容就是结合单片机的强大功能，在一块普通的电子时钟集成多种功能，方便人们的日常生活，该功能是通过单片机、8段数码管以及一些简单辅助电路实现的。由于之前没有独立做过单片机实现多功能电子时钟方面的内容，所以在做设计时总会遇见很多问题，本次设计是在结合老师的指导及同学的帮助下完成的，并通过本人在网上所查的大量资料及单片机设计中常见的电路而构思出来的。单片计算机即单片微型计算机。由RAM,ROM,CPU构成，定时，计数和多种接口于一体的微控制器。它体积小，成本低，功能强，广泛应用于智能产业和工业自动化上。而51系列单片机是各单片机中最为典型和最有代表性的一种。这次课程设计通过对它的学习，应用，从而达到学习、设计、开发软、硬的能力。本设计主要设计了一个基于AT89C51单片机的电子时钟。并在数码管上显示相应的时间。并通过一个控制键用来实现时间的调节和是否进入省电模式的转换。该方法仿真效果真实、准确，节省了硬件资源。关键字：单片机、电子时钟、程序第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页第一章电子时钟的设计1.1电子时钟简介电子钟是一种利用数字电路来显示秒、分、时的计时装置，与传统的机械钟相比，它具有走时准确、显示直观、无机械传动装置等优点，因而得到广泛应用。随着人们生活环境的不断改善和美化，在许多场合都用到电子时钟。现在高精度的计时工具大多数都使用了石英晶体振荡器，由于电子钟、石英钟、石英表都采用了石英技术，因此走时精度高，稳定性好，使用方便，不需要经常调试，数字式电子钟用集成电路计时时，译码代替机械式传动，用LED显示器代替指针显示进而显示时间，减小了计时误差，这种表具有时、分、秒显示时间的功能，还可以进行时和分的校对，片选的灵活性好。LCD数字电子钟除了在城市的主要营业场所、车站、码头等公共场所使用，还可以改装在摩托车和汽车上，LCD显示，带蓝色背光，白天在太阳光下也能非常清楚的看到显示时间，关钥匙可以关闭蓝色背光，时间还能显示也不会清零，因LCD的显示耗电量很省的，所以一直工作也不必担心耗电问题。在骑摩托车时，为了看时间，先要停下车子，取出手机，才能看时间，是否有点麻烦，现在车上改装了一个蓝色背光的液晶电子钟后，不管白天黑夜色，随时可以看时间，非常方便。1.2电子时钟的工作原理一般电子钟是一个将“时”，“分”，“秒”显示于人的视觉器官的计时装置。它的计时周期为24小时，显示满刻度为23时59分59秒，另外应有校时功能和报时功能。因此，一个基本的数字钟电路主要由译码显示器、“时”，“分”，“秒”计数器、校时电路、报时电路和振荡器组成。主电路系统由秒信号发生器、“时、分、秒”计数器、译码器及显示器、校时电第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页路、整点报时电路组成。秒信号产生器是整个系统的时基信号，它直接决定计时系统的精度，一般用石英晶体振荡器加分频器来实现。将标准秒信号送入“秒计数器...
