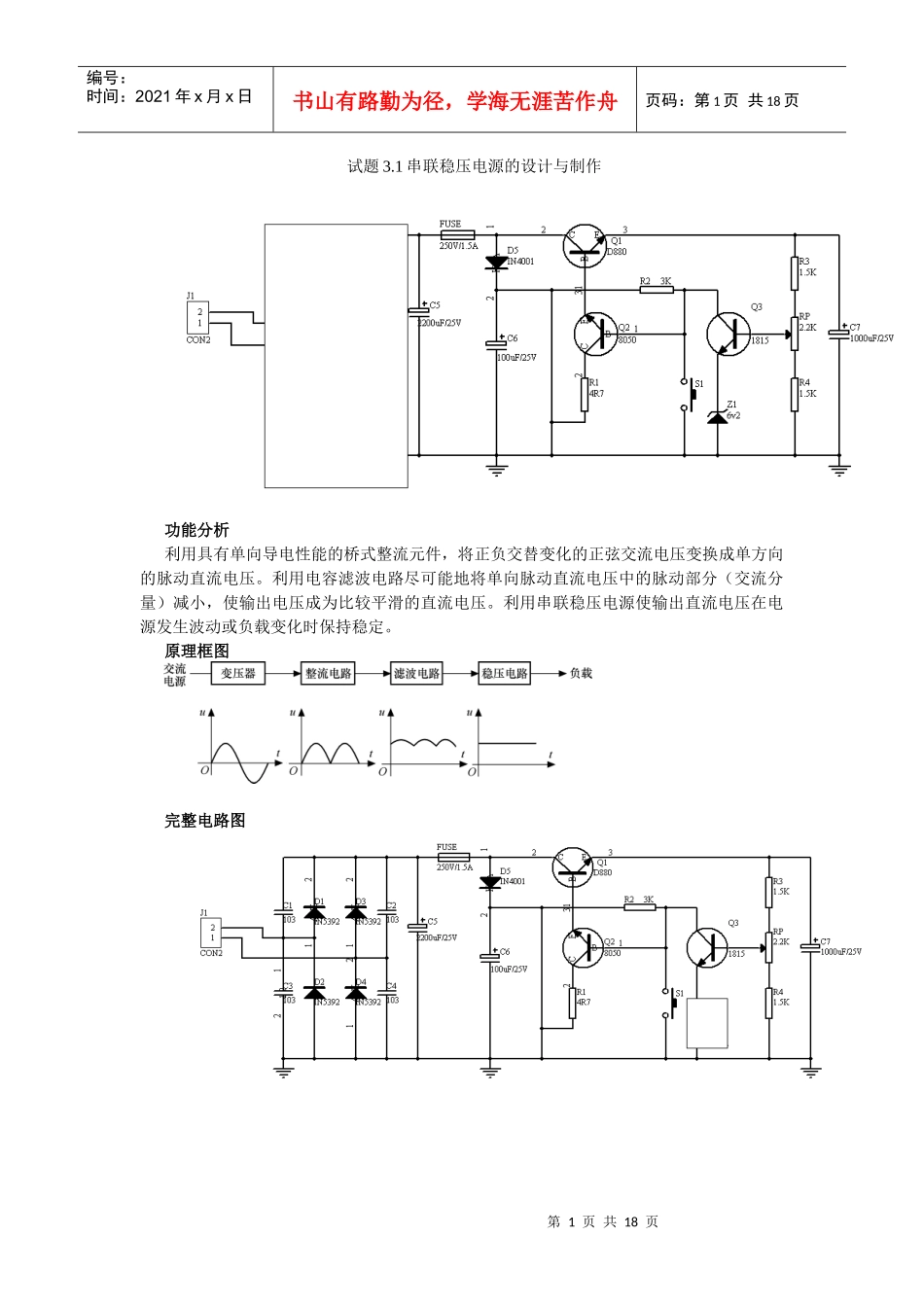

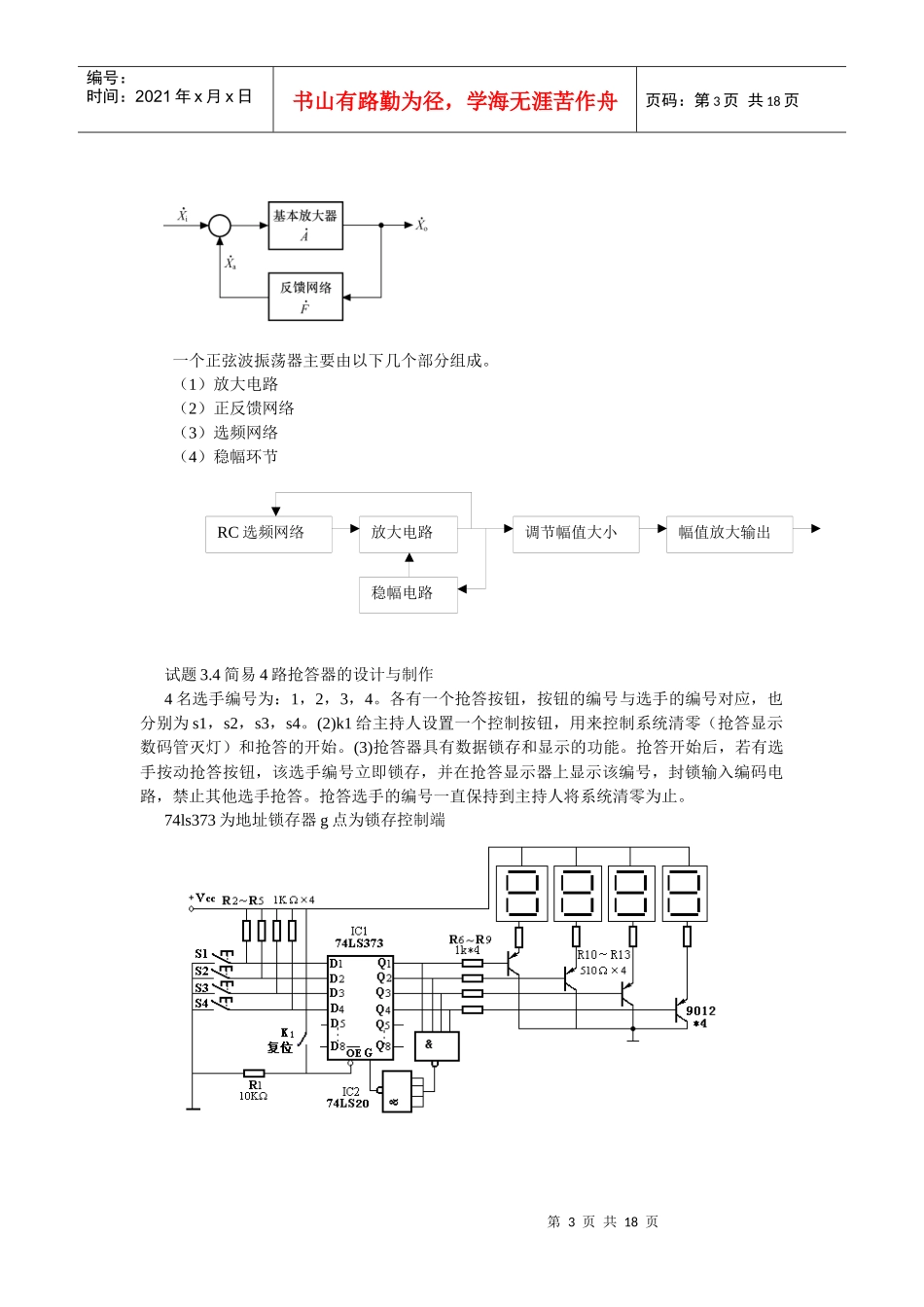

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页试题3.1串联稳压电源的设计与制作功能分析利用具有单向导电性能的桥式整流元件，将正负交替变化的正弦交流电压变换成单方向的脉动直流电压。利用电容滤波电路尽可能地将单向脉动直流电压中的脉动部分（交流分量）减小，使输出电压成为比较平滑的直流电压。利用串联稳压电源使输出直流电压在电源发生波动或负载变化时保持稳定。原理框图完整电路图第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页试题3.3正弦波发生器的设计与制作首先利用LM358采用文式桥振荡方式产生正弦振荡产生正弦波,Rp3,R4,R3组成负反馈电路,使产生的信号保持稳定,具有较小的失真,然后通过第二级运放LM386将正弦波变放大，尽量减小产生的失真.通过调节双联可调电容C1,C3可以实现频率的调节,电压的调节依靠可调电阻R6,.为使输出波形更接近正弦波f0＝12πRC第3页共18页第2页共18页放大电路RC选频网络稳幅电路调节幅值大小幅值放大输出编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页一个正弦波振荡器主要由以下几个部分组成。（1）放大电路（2）正反馈网络（3）选频网络（4）稳幅环节试题3.4简易4路抢答器的设计与制作4名选手编号为：1，2，3，4。各有一个抢答按钮，按钮的编号与选手的编号对应，也分别为s1，s2，s3，s4。(2)k1给主持人设置一个控制按钮，用来控制系统清零（抢答显示数码管灭灯）和抢答的开始。(3)抢答器具有数据锁存和显示的功能。抢答开始后，若有选手按动抢答按钮，该选手编号立即锁存，并在抢答显示器上显示该编号，封锁输入编码电路，禁止其他选手抢答。抢答选手的编号一直保持到主持人将系统清零为止。74ls373为地址锁存器g点为锁存控制端第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页试题3.5数显定时器的设计与制作两位数显式秒定时器的定时时间为30s和60s。该电路是由一只集成电路555多谐振荡器输出的1秒脉冲信号作为时基信号而组成的电路。Cd4518内含为两个二、十计数器、CD4511是一个用于驱动共阴极LED（数码管）显示器的BCD码—七段码译码器振荡频率为：f=1T=10.7(R1+2R2)C1≈1.43(R1+2R2)C1=1.43143×103×10−5=1第5页共18页第4页共18页555多谐振荡器产生1S脉冲60S或30秒计数器（cd4518）译码驱动显示60S或30秒计数选择电路复位电路编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共18页试题3.7简易测频仪的设计与制作T=1.1RC=第6页共18页第5页共18页音频信号输入带通滤波器R1C1R2C2同相比例运算放大器信号输出电路编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共18页试题3.8音频放大器的设计与制作NE5532构成的前置放大电路放大倍数为Au=1+R5/R4=23试题3.9四路呼叫器的设计与制作555定时器即实现单稳态的输出的时间是5秒，那就对应的时间T=1.1RCT=1.1RC=1.1*470*103*10*10-6=5秒能通过按键S1~S4进行呼叫，任意一个按下蜂鸣器将发出5S的报警声第7页共18页第6页共18页呼叫按钮S1~S44002或非门产生触发信号555单稳态触发器产生5秒脉冲报警电路编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共18页试题3.10三角波发生器的设计与制作三角波发生电路三角波电路波形可以通过积分电路实现，把方波电压作为积分运算电路的输入，在积分运算电路的输出就得到了三角波。1）集成运放的选择由于方波的前后沿时间和滞回比较器的转换速率有关，当方波频率很高或方波前、后沿要求较高时，应选择高速集成运算放大器来组成滞回比较器。（2）稳压管的选择稳压管的作用是限制和确定方波的幅度。此外，方波幅度和宽度的对称性也与稳压管的对称性有关。为了得到稳定而且对称的方波输出，通常选用高精度双向稳压管。R3是稳压管的限流电阻，其值根据稳压管的稳压电流来确定。（3）分压电阻R1和R2的阻值的确定R1和R2的作用是提供一个随输出方波电压而变化的基准电压，并由此决定三角波的输出幅度。所以R1和R2的阻值应根...
