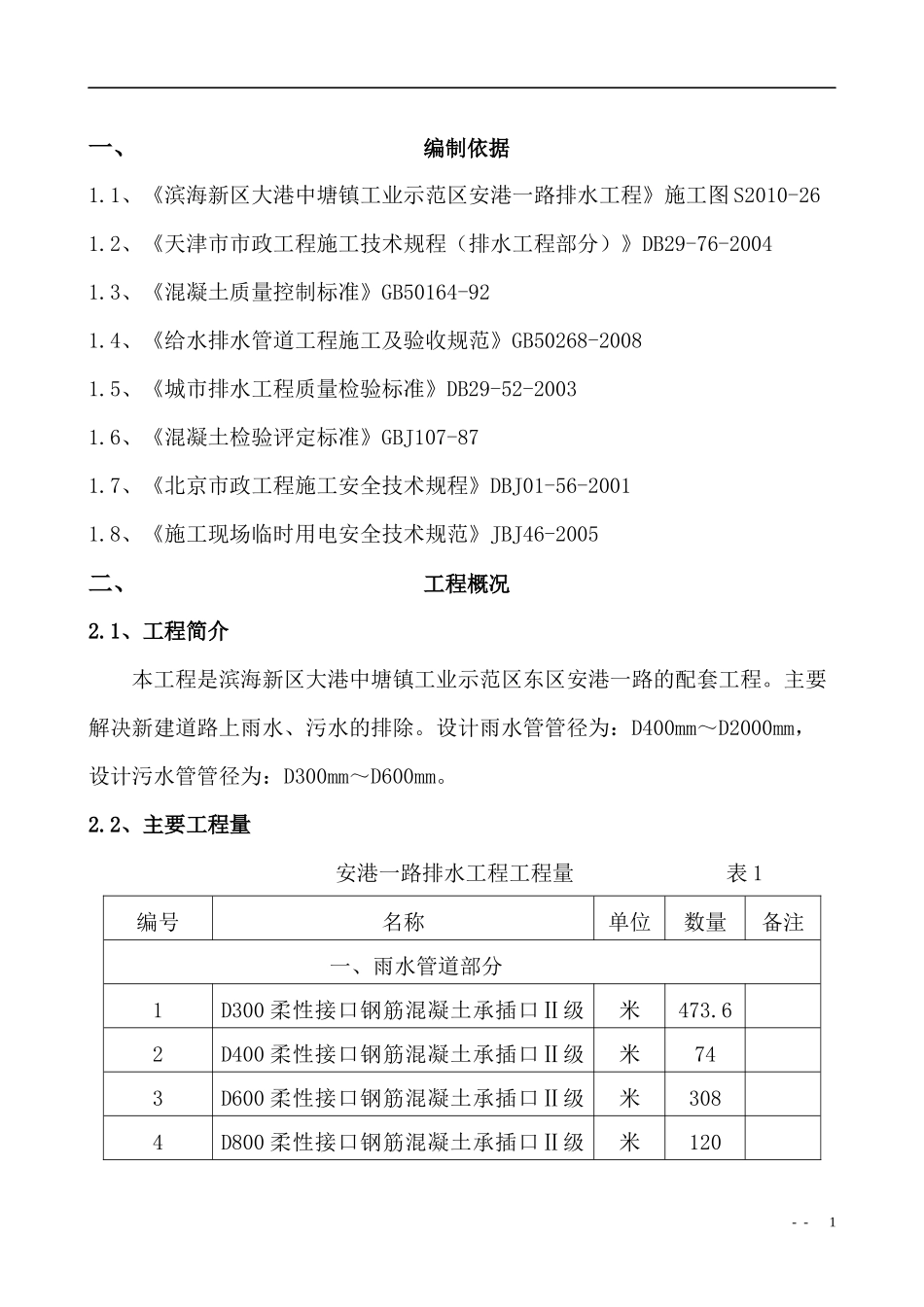

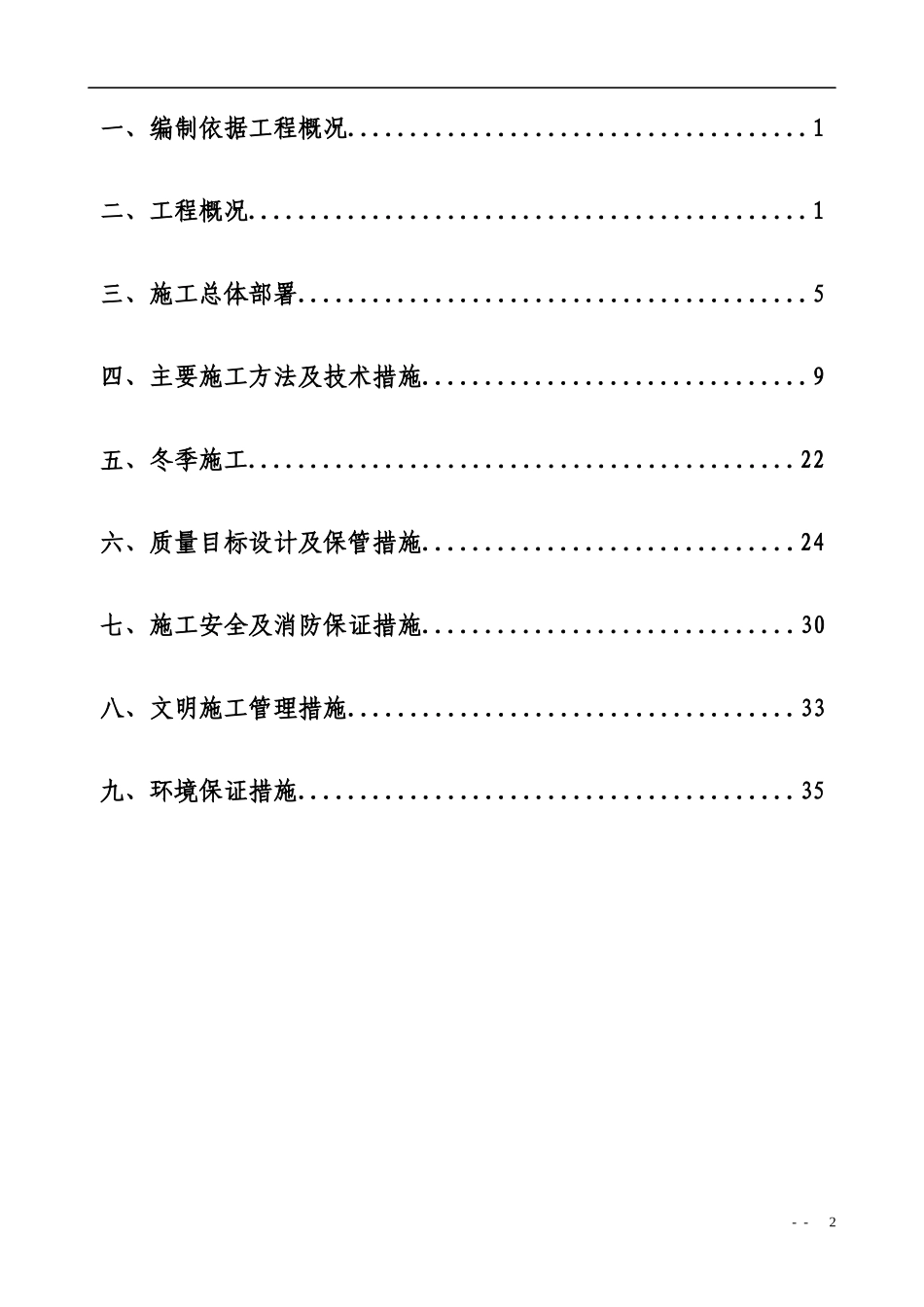

滨海新区大港中塘镇工业示范区东区安港一路排水工程雨污水管道施工方案编制：刘越峰审核：天津市和生建筑安装工程有限公司目录--1一、编制依据工程概况.....................................1二、工程概况.............................................1三、施工总体部署.........................................5四、主要施工方法及技术措施...............................9五、冬季施工............................................22六、质量目标设计及保管措施..............................24七、施工安全及消防保证措施..............................30八、文明施工管理措施....................................33九、环境保证措施........................................35--2一、编制依据1.1、《滨海新区大港中塘镇工业示范区安港一路排水工程》施工图S2010-261.2、《天津市市政工程施工技术规程（排水工程部分）》DB29-76-20041.3、《混凝土质量控制标准》GB50164-921.4、《给水排水管道工程施工及验收规范》GB50268-20081.5、《城市排水工程质量检验标准》DB29-52-20031.6、《混凝土检验评定标准》GBJ107-871.7、《北京市政工程施工安全技术规程》DBJ01-56-20011.8、《施工现场临时用电安全技术规范》JBJ46-2005二、工程概况2.1、工程简介本工程是滨海新区大港中塘镇工业示范区东区安港一路的配套工程。主要解决新建道路上雨水、污水的排除。设计雨水管管径为：D400mm～D2000mm，设计污水管管径为：D300mm～D600mm。2.2、主要工程量安港一路排水工程工程量表1编号名称单位数量备注一、雨水管道部分1D300柔性接口钢筋混凝土承插口Ⅱ级米473.62D400柔性接口钢筋混凝土承插口Ⅱ级米743D600柔性接口钢筋混凝土承插口Ⅱ级米3084D800柔性接口钢筋混凝土承插口Ⅱ级米120--15D1000柔性接口钢筋混凝土承插口Ⅱ级米806D1200柔性接口钢筋混凝土承插口Ⅱ级米395.47D1500柔性接口钢筋混凝土企口Ⅱ级管米293.48D1800柔性接口钢筋混凝土企口Ⅱ级管米709D2000柔性接口钢筋混凝土企口Ⅱ级管米3010大型平蓖式雨水收水井座5711乙型检查井座161206MS201-3（第11页）检查井座21306MS201-3（第14页）检查井座31406MS201-3（第16页）检查井座21506MS201-3（第31页）检查井座191606MS201-3（第33页）检查井座117挖土方M33282818雨水管道砂石基础M3116419回填土方M331664二、污水管道部分1D300柔性接口钢筋混凝土承插口Ⅱ级m3412D400柔性接口钢筋混凝土承插口Ⅱ级m3453D600柔性接口钢筋混凝土承插口Ⅱ级m284.24乙型检查井座9506MS201-3（第20页）检查井座15606MS201-3（第123页）检查井座2706MS201-3（第125页）检查井座28挖土方M314880--29污水管道砂石基础M323210回填土方M3146482.3、地下水文情况根据地质勘察报告，拟建场地的地下水属第四系孔隙性潜水，主要依靠大气降水补给，以蒸发方式排法。地下水位随季节的变化略有波动，一般年变幅0.50～1.00m。勘察时实测地下水静止水位埋深0.9～1.80m，静止水位高程1.00～2.14m。2.4、现场调查情况2.4.1、地上情况2.4.1.1、本设计道路系在原有沥青路上予以修筑，修筑前应将原有沥青道路的沥青混凝土、水稳层、灰土层予以铲除。2.4.1.2、K0+007.213～K0+600段，道路两侧有大量居民住宅及部分工厂企业，且部分建筑物在道路设计规划线以内，需拆除。2.4.1.3、施工时道路两侧的居民及工厂企业的交通会受到影响，应建立临时便道予以解决。2.4.1.4、设计道路的西侧有高压线路一条，设计道路东侧有普通居民用电线路一条。两条用电线路均与设计道路并行，贯穿设计道路起始点，且均在设计道路规划线内，应将线路外移，以保证居民及企业的正常用电，同时保证施工的顺利进行。2.4.1.5、K0+280～K1+010段，在设计道路规划线内有水沟，水沟走向基本与设计道路并行，施工时，需排除水沟内积水，清除淤泥。2.4.1.6、施工区域内有变压器4座，施工前应转移至施工区域外。--32.4.2、地下情况2.4.2.1、K0+007处有通讯电缆2条，电缆走向与板厂路并行，电缆埋深分别为0.7m和1.1m。2.4.2.2、设计道路中心线西侧有给水管道一条，与设计道路并行，贯穿设计道路始终...
