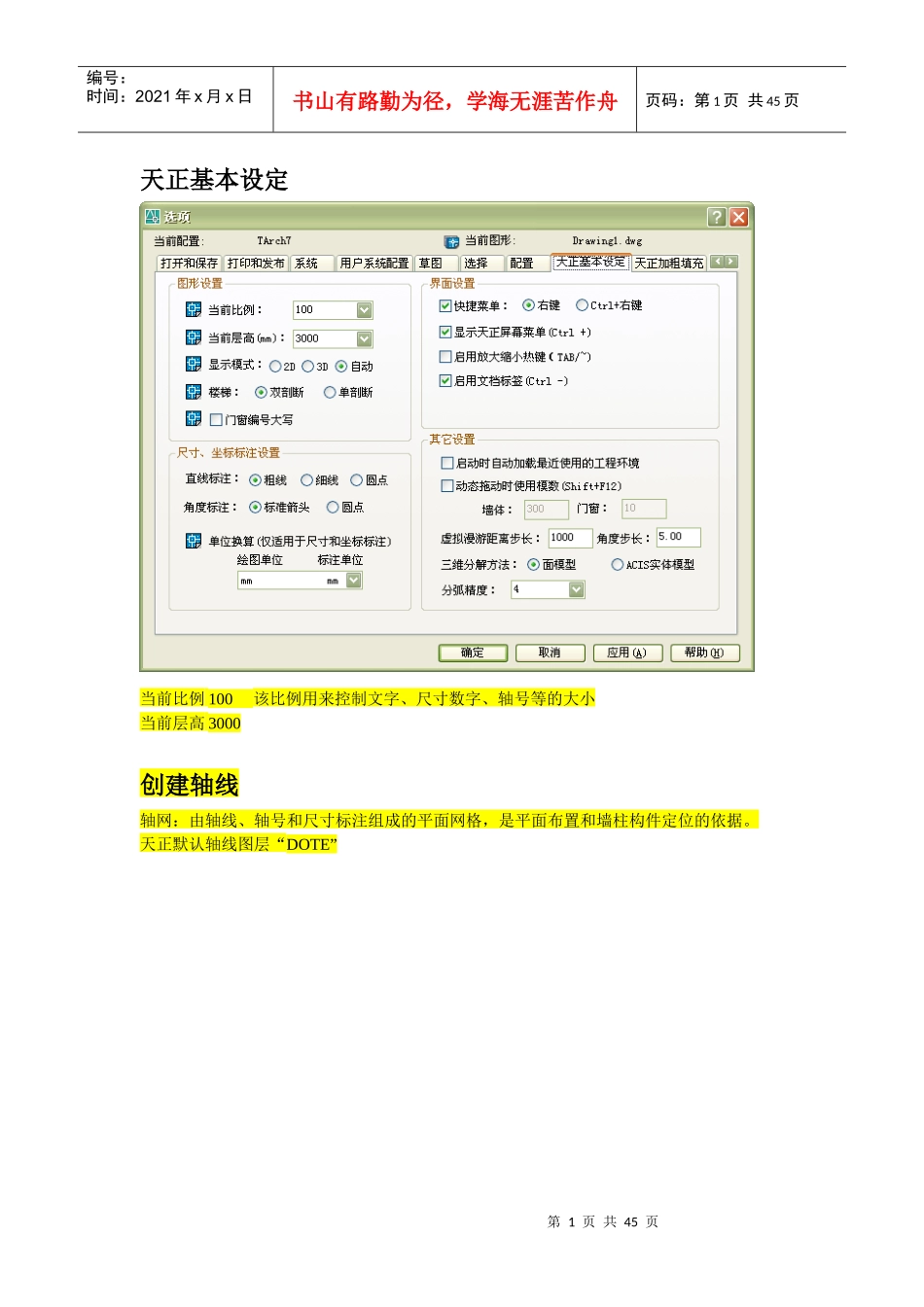

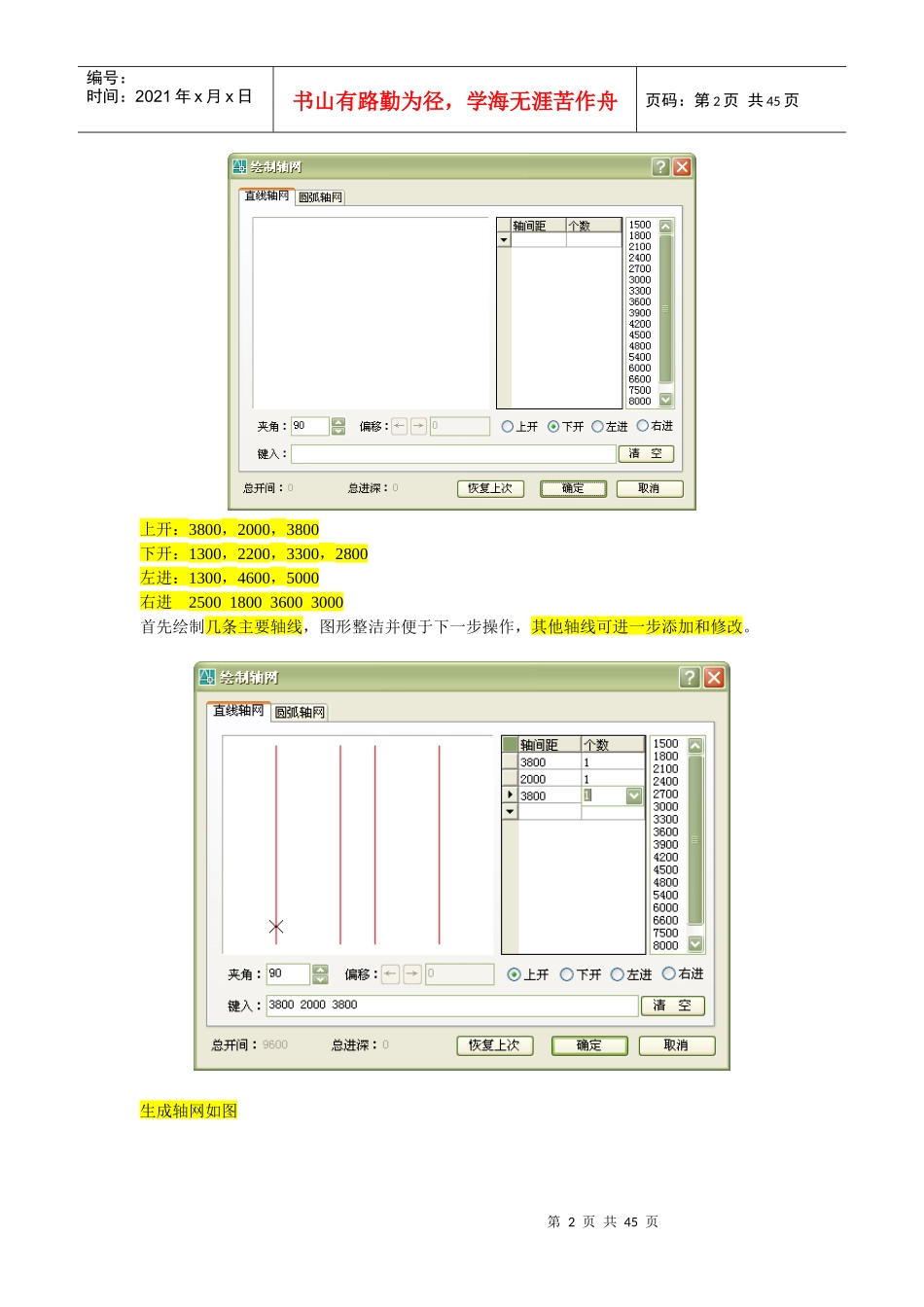

第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共45页天正基本设定当前比例100该比例用来控制文字、尺寸数字、轴号等的大小当前层高3000创建轴线轴网：由轴线、轴号和尺寸标注组成的平面网格，是平面布置和墙柱构件定位的依据。天正默认轴线图层“DOTE”第2页共45页第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共45页上开：3800，2000，3800下开：1300，2200，3300，2800左进：1300，4600，5000右进2500180036003000首先绘制几条主要轴线，图形整洁并便于下一步操作，其他轴线可进一步添加和修改。生成轴网如图第3页共45页第2页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共45页第4页共45页第3页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共45页轴网标注执行“轴网柱子”—“轴网标注”完成标注编辑轴网添加附加轴线，“添加轴线”命令（1800）附加轴线1/6“工具”—“对象编辑”不显示下端1/6轴号，修改F—1/E“轴改线型”第5页共45页第4页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共45页墙体布置修改“墙体”—“单线变墙”，del删除多余墙体，墙按三维模式建立，可通过三维视角观察第6页共45页第5页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共45页布置柱网“轴网柱子”—“标准柱”“角柱”插入L形、T形柱，达到增大室内使用面积最终效果如图第7页共45页第6页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共45页第8页共45页第7页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共45页插入修改门窗门窗是自定义对象，门窗和墙体建立智能联动关系。“平面图像框”“立面图象框”选择门样式——“沿墙顺序插入”并修改门开启方向点取墙体<退出>:输入从基点到门窗侧边的距离<退出>:120输入从基点到门窗侧边的距离或[左右翻转(S)/内外翻转(D)]<退出>:S输入从基点到门窗侧边的距离或[左右翻转(S)/内外翻转(D)]<退出>:D推拉门—shift修改门的开向插入门窗后效果第9页共45页第8页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共45页第10页共45页第9页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共45页渲染后效果第11页共45页第10页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共45页门窗检查表便于门窗的检查和统计“门窗表”——选择门窗表样式第12页共45页第11页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共45页楼梯第13页共45页第12页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共45页确定楼梯参数和类型后即可把鼠标拖到作图区插入楼梯，命令行提示：点取位置或[转90度(A)/左右翻(S)/上下翻(D)/对齐(F)/改转角(R)/改基点(T)]<退出>:键入关键字改变选项，给点插入楼梯。点取插入点后在平面图中插入双跑楼梯；注意对于三维视图，不同楼层特性的扶手是不一样的，其中顶层楼梯实际上只有扶手，而没有梯段。双跑楼梯为自定义对象，可以通过拖动夹点进行编辑，也可以双击楼梯进入对象编辑重新设定参数。第14页共45页第13页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页共45页第15页共45页第14页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第15页共45页阳台以几种预定样式绘制阳台，或选择预先绘制好的路径转成阳台，以任意绘制方式创建阳台。任意绘制：点取菜单命令，在对话框修改阳台参数，单击任意绘制图标后，命令行提示：阳台起点<退出>:点取阳台侧栏板与墙外皮交点作为阳台起点直段下一点[弧段(A)/回退(U)]<结束>:点取阳台经过的外墙角点P1；......最后点取侧栏板与墙外皮的交点P5作为阳台终点，回车结束，命令行继续提示：请选择邻接的墙(或门窗)和柱:此时应选取与阳台连接的两段墙；请点取接墙的...
