炼钢用预熔型铝酸钙行业标准编制说明钢铁标准网VIP专享VIP免费

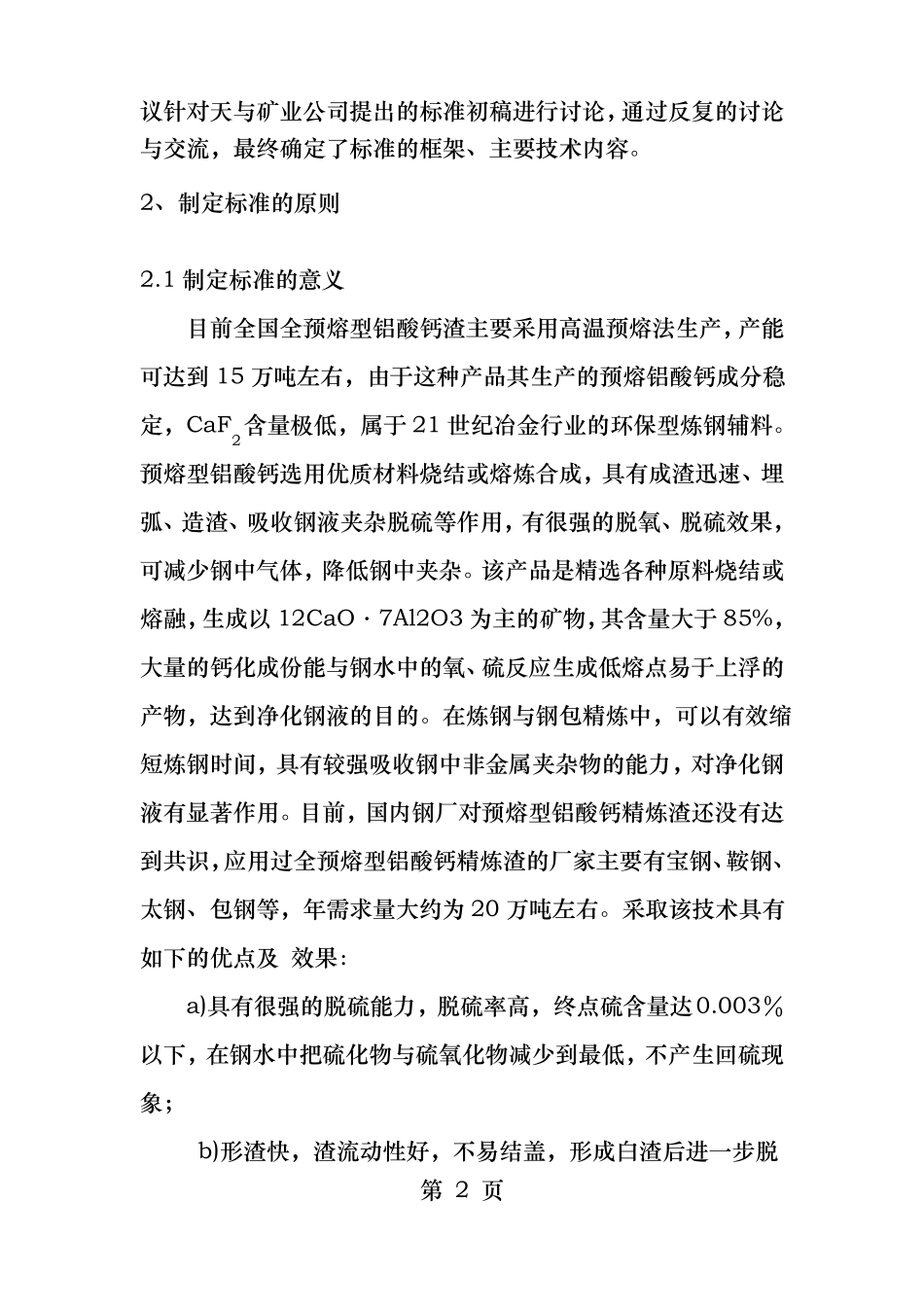

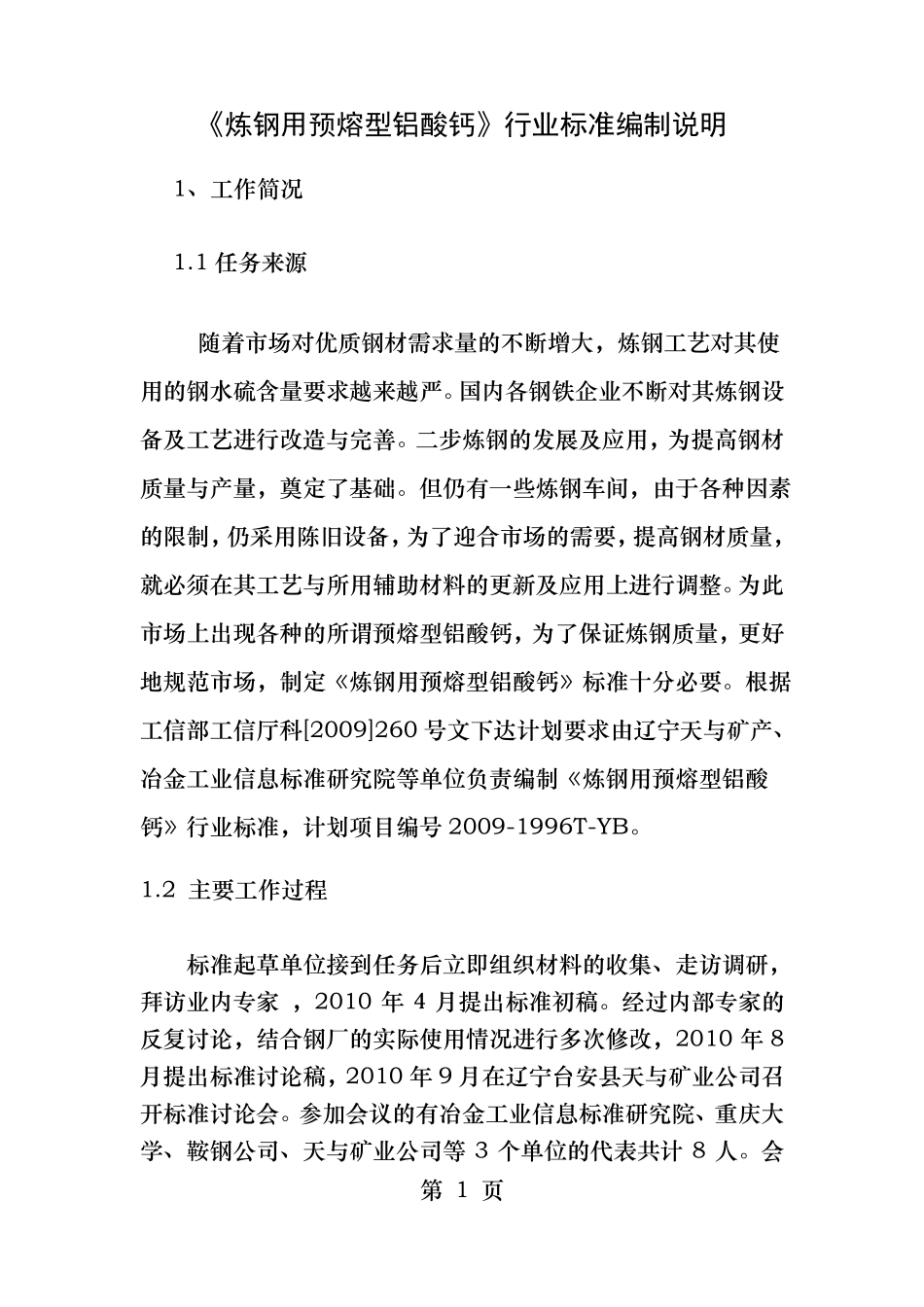

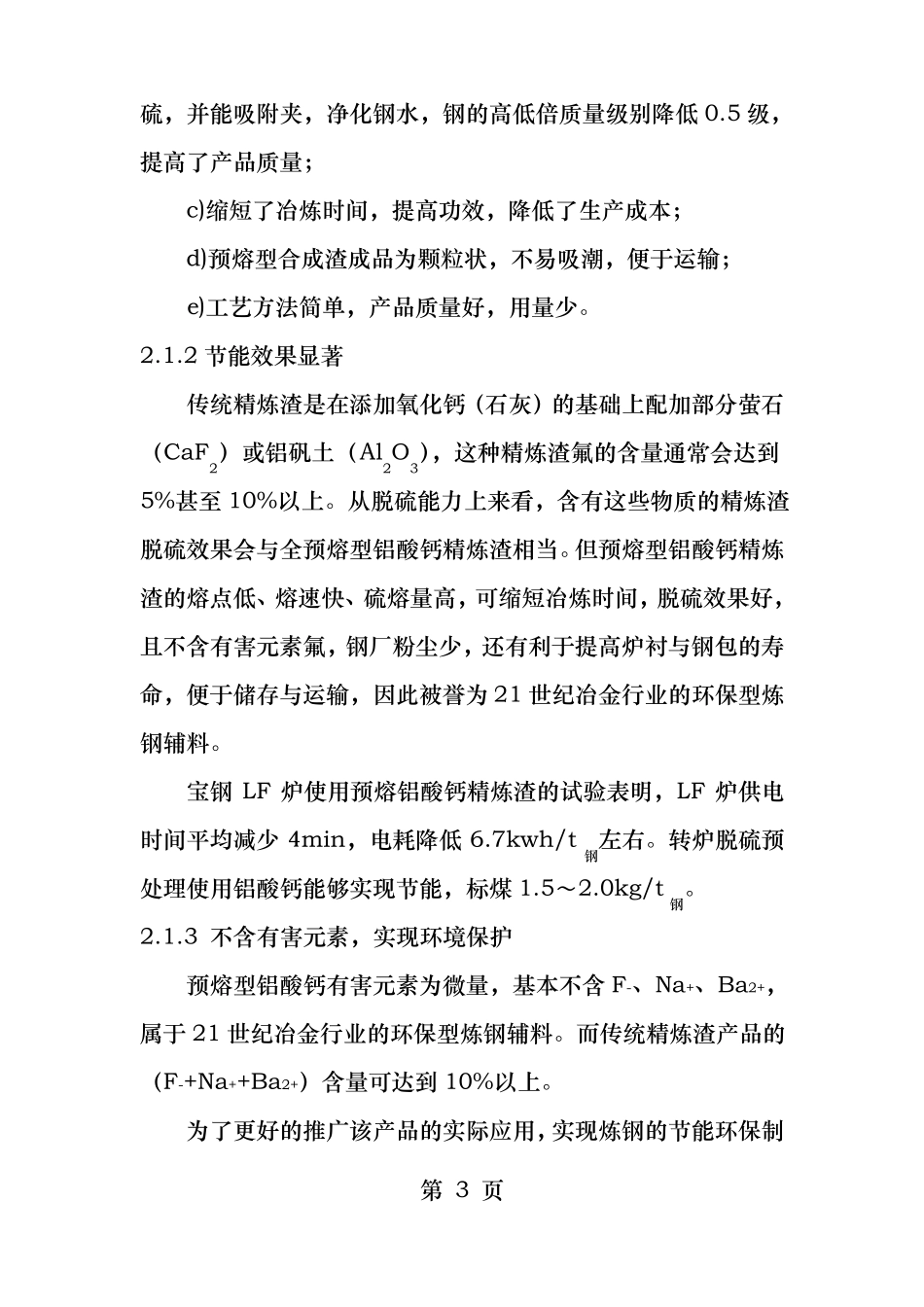

《炼钢用预熔型铝酸钙》行业标准编制说明1、工作简况1.1任务来源随着市场对优质钢材需求量的不断增大，炼钢工艺对其使用的钢水硫含量要求越来越严。国内各钢铁企业不断对其炼钢设备及工艺进行改造与完善。二步炼钢的发展及应用，为提高钢材质量与产量，奠定了基础。但仍有一些炼钢车间，由于各种因素的限制，仍采用陈旧设备，为了迎合市场的需要，提高钢材质量，就必须在其工艺与所用辅助材料的更新及应用上进行调整。为此市场上出现各种的所谓预熔型铝酸钙，为了保证炼钢质量，更好地规范市场，制定《炼钢用预熔型铝酸钙》标准十分必要。根据工信部工信厅科[2009]260号文下达计划要求由辽宁天与矿产、冶金工业信息标准研究院等单位负责编制《炼钢用预熔型铝酸钙》行业标准，计划项目编号2009-1996T-YB。1.2主要工作过程标准起草单位接到任务后立即组织材料的收集、走访调研，拜访业内专家，2010年4月提出标准初稿。经过内部专家的反复讨论，结合钢厂的实际使用情况进行多次修改，2010年8月提出标准讨论稿，2010年9月在辽宁台安县天与矿业公司召开标准讨论会。参加会议的有冶金工业信息标准研究院、重庆大学、鞍钢公司、天与矿业公司等3个单位的代表共计8人。会第1页议针对天与矿业公司提出的标准初稿进行讨论，通过反复的讨论与交流，最终确定了标准的框架、主要技术内容。2、制定标准的原则2.1制定标准的意义目前全国全预熔型铝酸钙渣主要采用高温预熔法生产，产能可达到15万吨左右，由于这种产品其生产的预熔铝酸钙成分稳定，CaF2含量极低，属于21世纪冶金行业的环保型炼钢辅料。预熔型铝酸钙选用优质材料烧结或熔炼合成，具有成渣迅速、埋弧、造渣、吸收钢液夹杂脱硫等作用，有很强的脱氧、脱硫效果，可减少钢中气体，降低钢中夹杂。该产品是精选各种原料烧结或熔融，生成以12CaO·7Al2O3为主的矿物，其含量大于85%，大量的钙化成份能与钢水中的氧、硫反应生成低熔点易于上浮的产物，达到净化钢液的目的。在炼钢与钢包精炼中，可以有效缩短炼钢时间，具有较强吸收钢中非金属夹杂物的能力，对净化钢液有显著作用。目前，国内钢厂对预熔型铝酸钙精炼渣还没有达到共识，应用过全预熔型铝酸钙精炼渣的厂家主要有宝钢、鞍钢、太钢、包钢等，年需求量大约为20万吨左右。采取该技术具有如下的优点及效果：a)具有很强的脱硫能力，脱硫率高，终点硫含量达0.003％以下，在钢水中把硫化物与硫氧化物减少到最低，不产生回硫现象；b)形渣快，渣流动性好，不易结盖，形成白渣后进一步脱第2页硫，并能吸附夹，净化钢水，钢的高低倍质量级别降低0.5级，提高了产品质量；c)缩短了冶炼时间，提高功效，降低了生产成本；d)预熔型合成渣成品为颗粒状，不易吸潮，便于运输；e)工艺方法简单，产品质量好，用量少。2.1.2节能效果显著传统精炼渣是在添加氧化钙（石灰）的基础上配加部分萤石（CaF2）或铝矾土（Al2O3），这种精炼渣氟的含量通常会达到5%甚至10%以上。从脱硫能力上来看，含有这些物质的精炼渣脱硫效果会与全预熔型铝酸钙精炼渣相当。但预熔型铝酸钙精炼渣的熔点低、熔速快、硫熔量高，可缩短冶炼时间，脱硫效果好，且不含有害元素氟，钢厂粉尘少，还有利于提高炉衬与钢包的寿命，便于储存与运输，因此被誉为21世纪冶金行业的环保型炼钢辅料。宝钢LF炉使用预熔铝酸钙精炼渣的试验表明，LF炉供电时间平均减少4min，电耗降低6.7kwh/t钢左右。转炉脱硫预处理使用铝酸钙能够实现节能，标煤1.5～2.0kg/t钢。2.1.3不含有害元素，实现环境保护预熔型铝酸钙有害元素为微量，基本不含F-、Na+、Ba2+，属于21世纪冶金行业的环保型炼钢辅料。而传统精炼渣产品的（F-+Na++Ba2+）含量可达到10%以上。为了更好的推广该产品的实际应用，实现炼钢的节能环保制第3页定该标准。3制修订标准的原则➢➢考虑资源综合利用，实现节能环保。根据市场的不同需求，设置不同的级别，最大限度满足使用要求。➢符合国情，科学合理，可操作性强。4标准主要内容4.1标准名称标准名称由“炼钢用全预熔铝酸钙脱硫剂”改为“炼钢用预熔型铝酸钙”，该名称使用简洁的文字将应用的领域、制作的工艺以及产品的主要成分全部表达。4.2...
