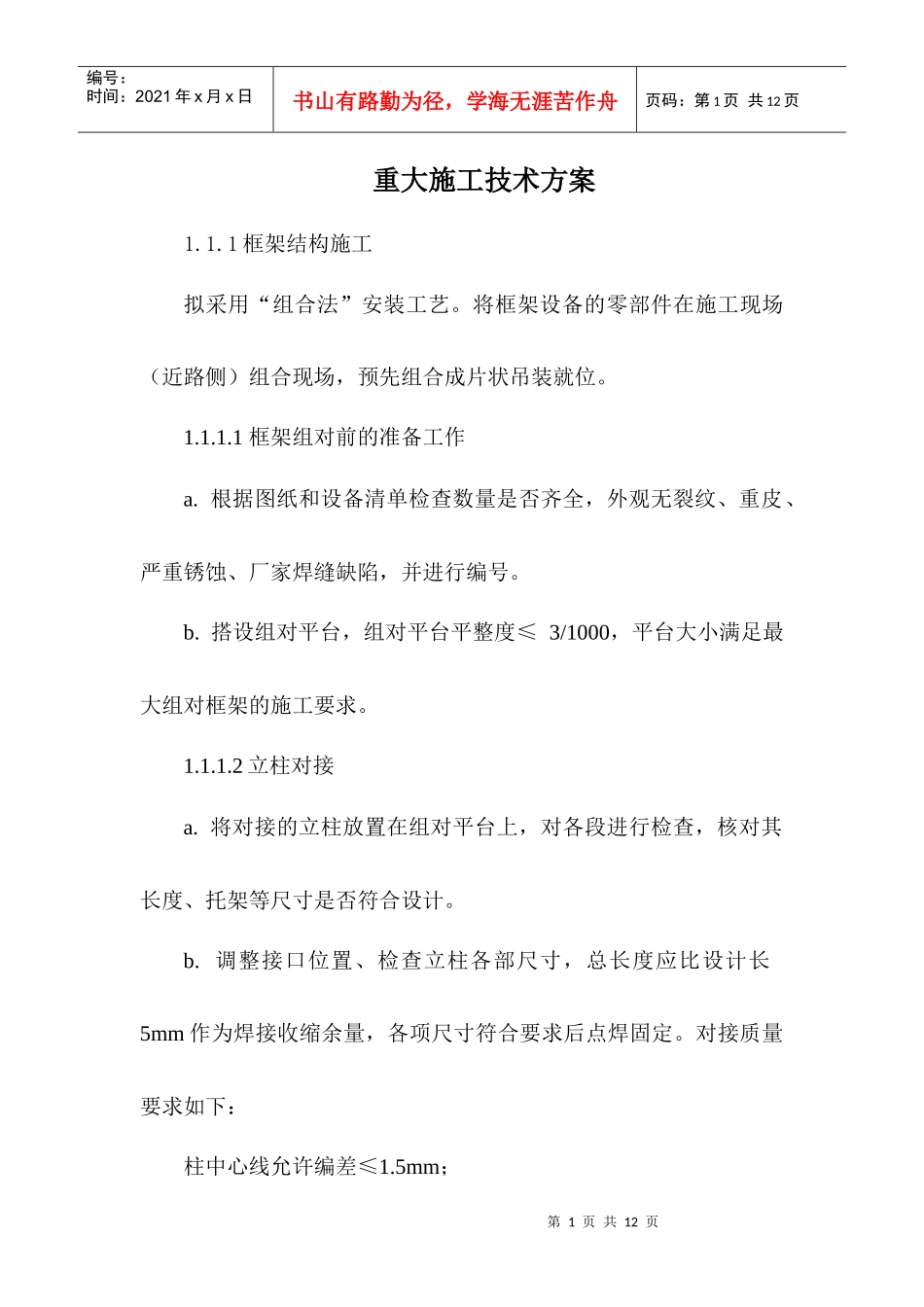

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页重大施工技术方案1.1.1框架结构施工拟采用“组合法”安装工艺。将框架设备的零部件在施工现场（近路侧）组合现场，预先组合成片状吊装就位。1.1.1.1框架组对前的准备工作a.根据图纸和设备清单检查数量是否齐全，外观无裂纹、重皮、严重锈蚀、厂家焊缝缺陷，并进行编号。b.搭设组对平台，组对平台平整度≤3/1000，平台大小满足最大组对框架的施工要求。1.1.1.2立柱对接a.将对接的立柱放置在组对平台上，对各段进行检查，核对其长度、托架等尺寸是否符合设计。b.调整接口位置、检查立柱各部尺寸，总长度应比设计长5mm作为焊接收缩余量，各项尺寸符合要求后点焊固定。对接质量要求如下：柱中心线允许编差≤1.5mm；第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页横梁标高允许偏差为±5mm。c.复查立柱各部尺寸有无变化，然后进行正式焊接。为避免受热变形应采取双人对焊。1.1.1.3框架组合a.调整立柱相对位置使每根立柱彼此平行，同时各立柱基准点标高线应处在同一直线上(用拉对角线方法校正)。柱间距应比图纸尺寸大5mm(取上、中、下三点测量)。b.在各项校正结束后可将横梁与立柱点焊固定，复查无误后进行正式焊接。1.1.1.4框架组合件的质量要求如下：立柱弯曲度≤10mm立柱扭曲度≤10mm1.1.1.5框架组合件允许偏差见下表框架组合件允许偏差单位：mm┏━━┯━━━━━━━━━━━━┯━━━━━━━━━━━━━━┓┃序号│检查项目│允许偏差┃┠──┼────────────┼──────────────┨┃1│各立柱间距离│间距的1/1000最大不大于10┃第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页┠──┼────────────┼──────────────┨┃2│各立柱间的平行度│长度的1/1000最大不大于10┃┠──┼────────────┼──────────────┨┃3│横梁标高│±5┃┠──┼────────────┼──────────────┨┃4│横梁间平行度│长度的1/1000最大不大于5┃┠──┼────────────┼──────────────┨┃5│组合件相应对角线│长度的1.5/1000最大不大于15┃┠──┼────────────┼──────────────┨┃6│横梁与立柱中心线相对错位│±5┃┠──┼────────────┼─────1.1.2灰斗施工灰斗在预制场组装成片，在能满足运输要求的前提下，尽可能大的组对，运至施工现场后在组对现场组装成形后，用塔机吊装就位。灰斗的组对、安装及焊接满足设计和相应规范的质量要求。1.1.3壳体施工壳体在预制场组装成片，在能满足运输要求的前提下，尽可能大的组对，运至施工现场后，用塔机吊装就位，进行安装。壳体安第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页装采用先四周、后内部、再上部的安装顺序。壳体的安装及焊接满足设计和相应规范的质量要求。1.1.4梯子平台安装梯子、平台应由下而上逐级安装，栏杆的立柱应垂直，间距应均匀，转弯附近应有一根立柱。在平台安装中，同侧各层平台的相应栏杆应尽量在同一直线上，接头处应光滑，钢平台爬梯、护栏临时点固定后应立即进行焊接，不准过夜以免漏焊。不应随意割短或接长梯子，或改变梯子的斜度，或改变上、下踏板的高度，或联接平台的间距。1.1.5花板安装花板为厂家制作设备，运至施工现场，待设备检验合格后直接吊装就位（如平面度不合格，则应进行机械调整直至合格，不允许加热调整）花板安装完毕，用水准仪找平，找平检测点距离不大于1米，水平偏差度不大于2/1000，但整体水平偏差不大于20。安装完毕后整体花板焊缝全部检验，不得有漏气现象。1.1.6袋笼、滤袋安装第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页袋笼、滤袋安装前应作以下检查：1.1.6.1对袋笼进行20%的抽样检查。1.1.6.2袋笼所有的焊点应...
