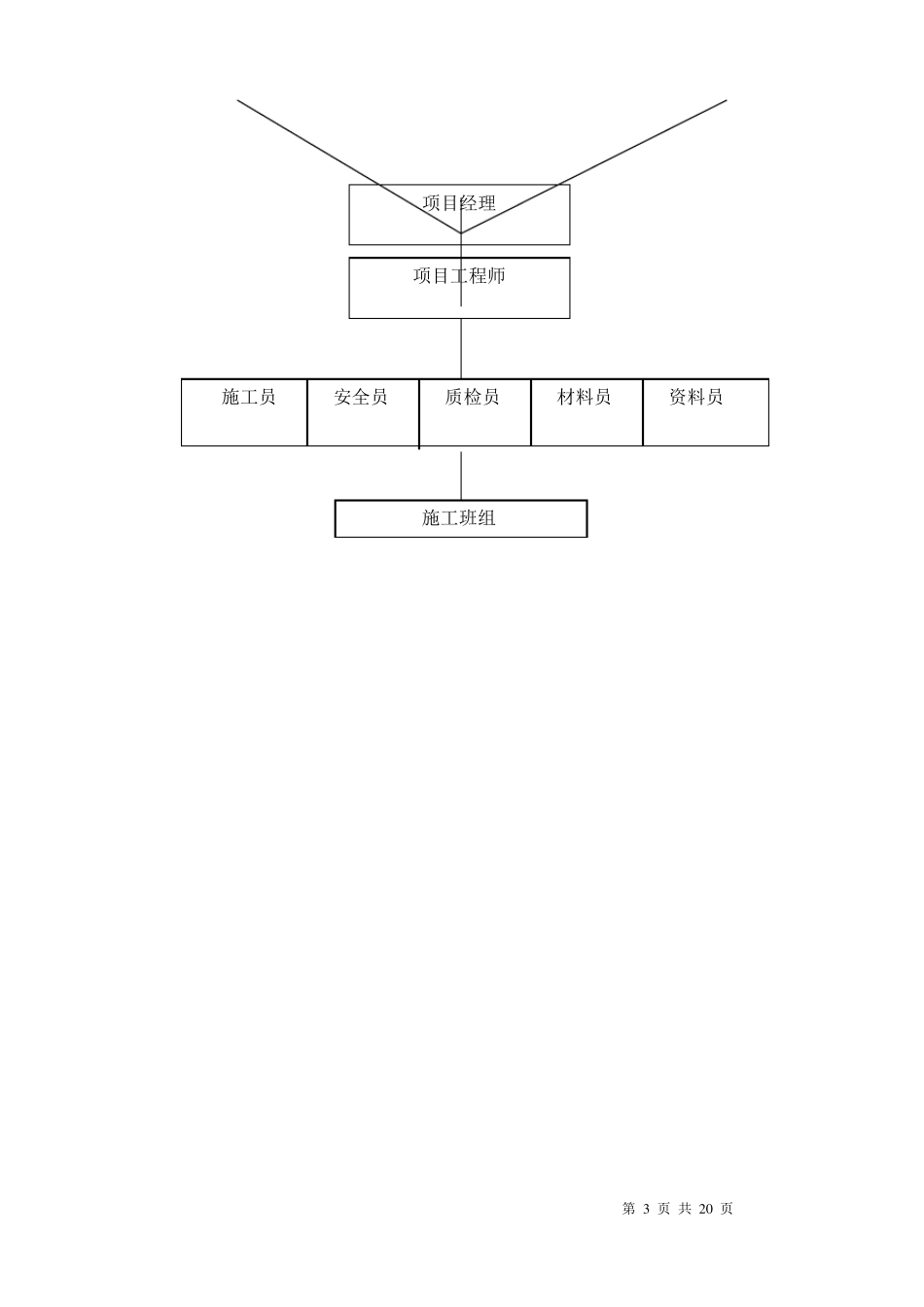

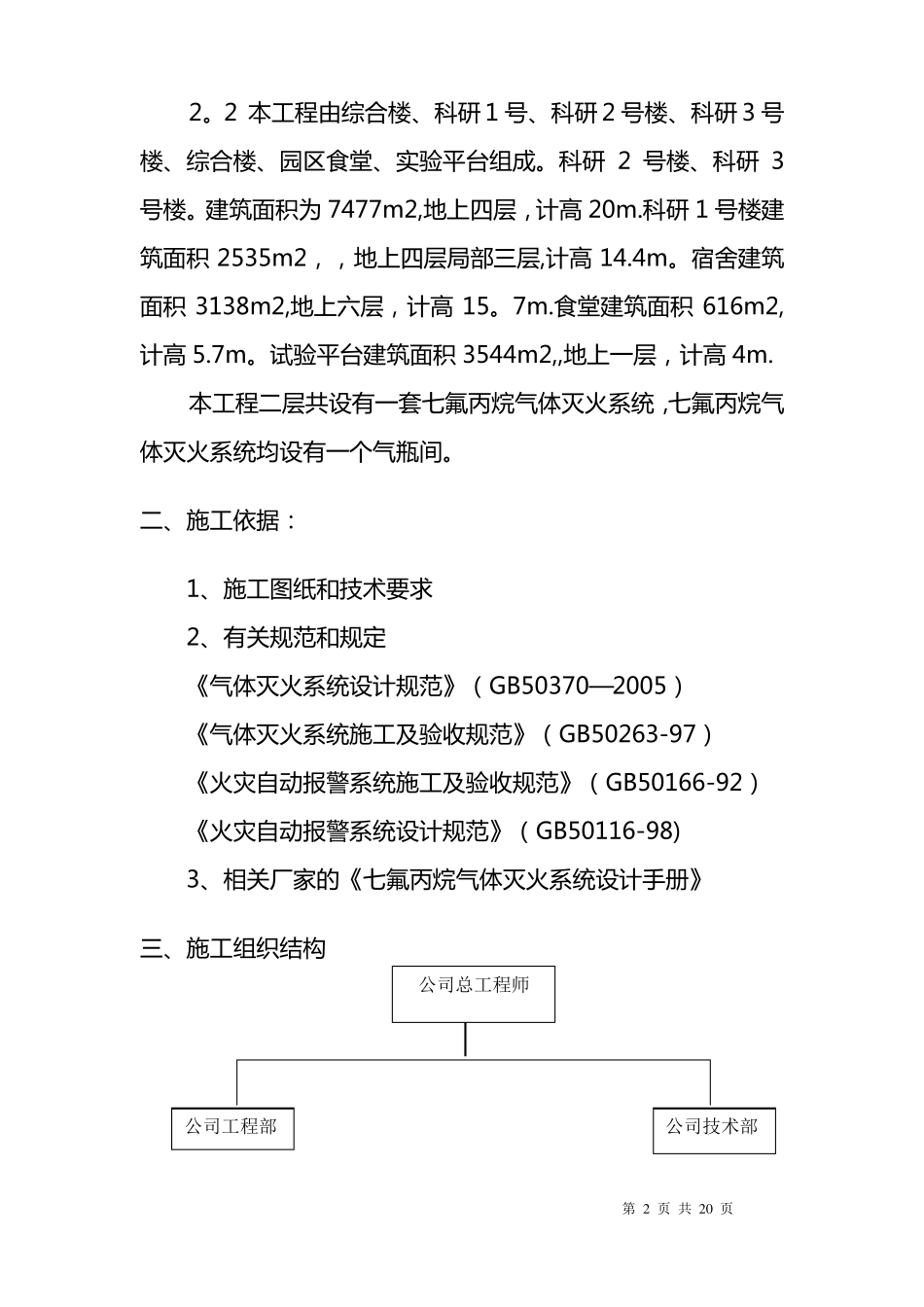

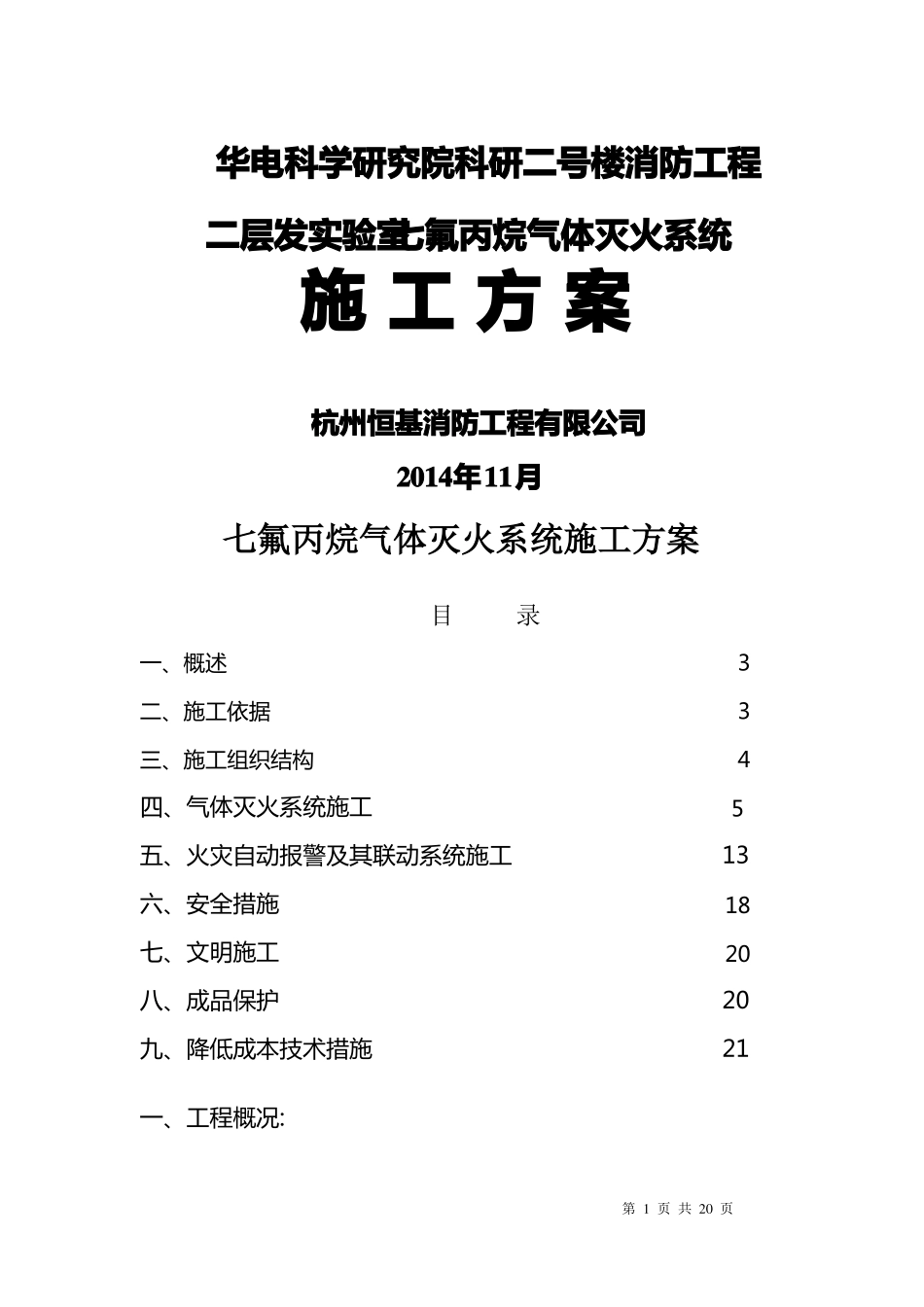

华电科学研究院科研二号楼消防工程二层发实验室七氟丙烷气体灭火系统施工方案杭州恒基消防工程有限公司2014年11月七氟丙烷气体灭火系统施工方案目录一、概述3二、施工依据3三、施工组织结构4四、气体灭火系统施工5五、火灾自动报警及其联动系统施工13六、安全措施18七、文明施工20八、成品保护20九、降低成本技术措施21一、工程概况:第1页共20页2。2本工程由综合楼、科研1号、科研2号楼、科研3号楼、综合楼、园区食堂、实验平台组成。科研2号楼、科研3号楼。建筑面积为7477m2,地上四层，计高20m.科研1号楼建筑面积2535m2，，地上四层局部三层,计高14.4m。宿舍建筑面积3138m2,地上六层，计高15。7m.食堂建筑面积616m2,计高5.7m。试验平台建筑面积3544m2,,地上一层，计高4m.本工程二层共设有一套七氟丙烷气体灭火系统，七氟丙烷气体灭火系统均设有一个气瓶间。二、施工依据：1、施工图纸和技术要求2、有关规范和规定《气体灭火系统设计规范》（GB50370—2005）《气体灭火系统施工及验收规范》（GB50263-97）《火灾自动报警系统施工及验收规范》（GB50166-92）《火灾自动报警系统设计规范》（GB50116-98)3、相关厂家的《七氟丙烷气体灭火系统设计手册》三、施工组织结构公司工程部公司总工程师公司技术部第2页共20页施工员安全员质检员材料员资料员项目经理项目工程师施工班组第3页共20页四、气体灭火系统施工4.1施工准备4。1.1熟读图纸及主要组件的使用、维护说明书；充分了解产品的结构、技术参数、安装的特殊要求、维护方法与要求。4。1.2对系统所用设备和材料必须有检验报告和合格证明。如储罐、压力控制监视报警系统、安全阀、压力开关、主控阀、选择阀、单向阀、喷嘴等，必须有国家质量监督检验测试中心的检验合格报告。而对集流管与管道附件则应有制造单位出具的检验合格报告，其中包括水压强度试验，气压严密性试验等；对灭火剂输送管道应有相应规格的材质证明，认真填写“钢管检查验收记录”,对安全阀上的安全膜片、膜片密封式容器阀上的密封膜片,可抽样检验，此类产品必须有生产厂出具的同批产品的检验报告和合格证。4.1.3机具准备机具名称空压机电焊机套丝机砂轮机切割机台钻钻孔机规格30KVAф200ф400ф13ф200单位台台台台台台台数量123222214”、3”、2”台电动试压泵ф25第4页共20页4.2施工方法和技术质量要求4.2.1严格安照施工图纸及《工业管道工程施工及验收规范》进行施工与安装，气体管道均采用镀锌无缝钢管及专用管件,所用无缝钢管均螺纹连接。两个固定支架间距不应超过3米，弯头及三通各侧0.3-0.5米处应设固定支架，公称直往大于或等于500mm的主干管按要求加设防晃支架.遇有问题要及时请示设计和消防主管部门得到确定答复后再行施工。4.2.2管道的加工、支架的制作安装以及管道的吹扫、试验，应涂两遍防锈漆和大红漆,涂漆要严格按规范、标准执行、并认真填写有关记录。4。2。3工艺流程施工准备管道严密性试验设备喷头安装管道及设备检验管道耐压试验系统调试管道加工支架的制作安装管道吹扫（清除铁锈、尘土、水渍等）4.2.4在气体灭火系统安装前应对阀驱动装置进行检查，并应符合下列规定：4.2.4。1电磁驱动装置的电源电压应符合系统设计要求.通电检查电磁铁芯，其行程应能满足系统启动要求，且动作灵活无卡阻现象.4.2。4。2气动驱动装置贮存容器内气体压力不应低于设计压力，且不得超过设计压力的5%。4。2。4。3气动驱动装置中的单向阀芯应启闭灵活，无卡阻现第5页共20页象。4。2。5灭火剂贮存容器的安装4.2。5。1贮存容器内的灭火剂充装与增压宜在生产厂完成。4。2。5。2贮存容器的操作面距墙或操作面之间的距离不宜小于1。0ｍ。4。2.5.3贮存容器上的压力表应朝向操作面，安装高度和方向应一致。4。2.5.4贮存容器的支、框架应固定牢靠，且应采取防腐处理措施。4。2.5。5贮存容器正面应标明设计规定的灭火剂名称和贮存容器的编号.4。2。6集流管的制作与安装4。2.6.1组合分配系统的集流管宜采用焊接方法制作。焊接前，每个开口均应采用机械加工的方法制作。采用钢管制作的集流管应在焊接后进行内外镀锌处理。镀锌层的质量应符合现行国家标准《低压流体输送用镀锌...
