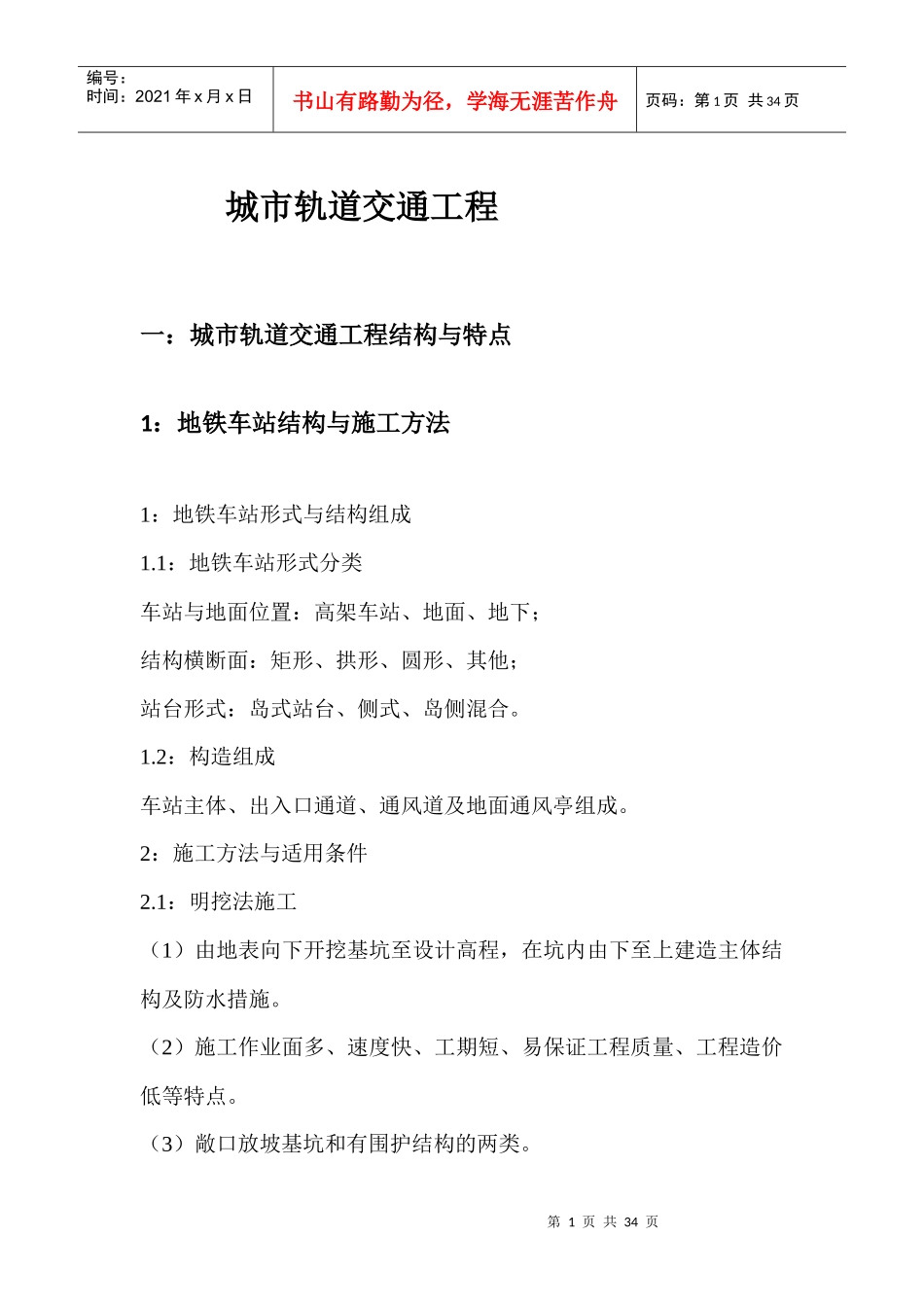

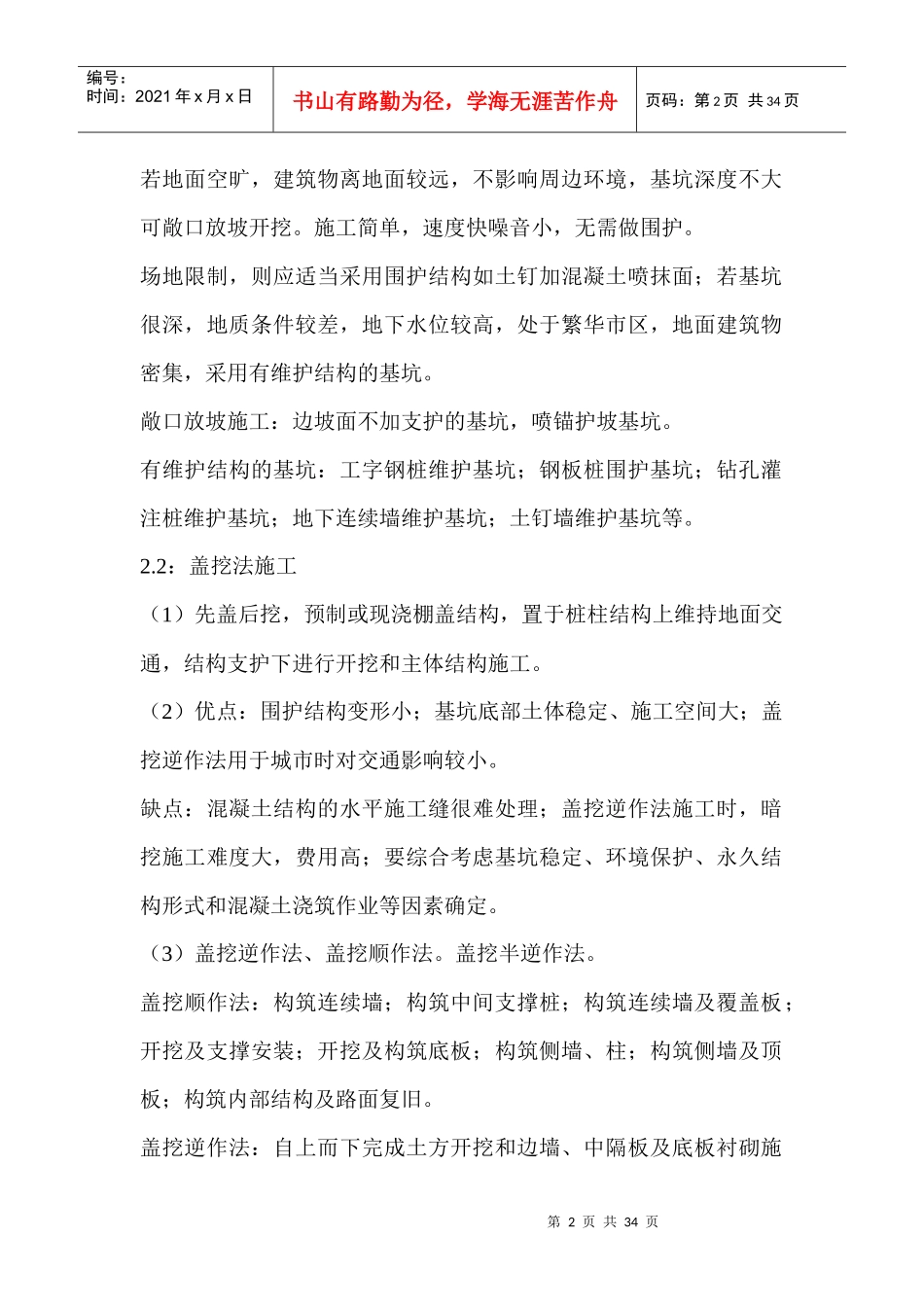

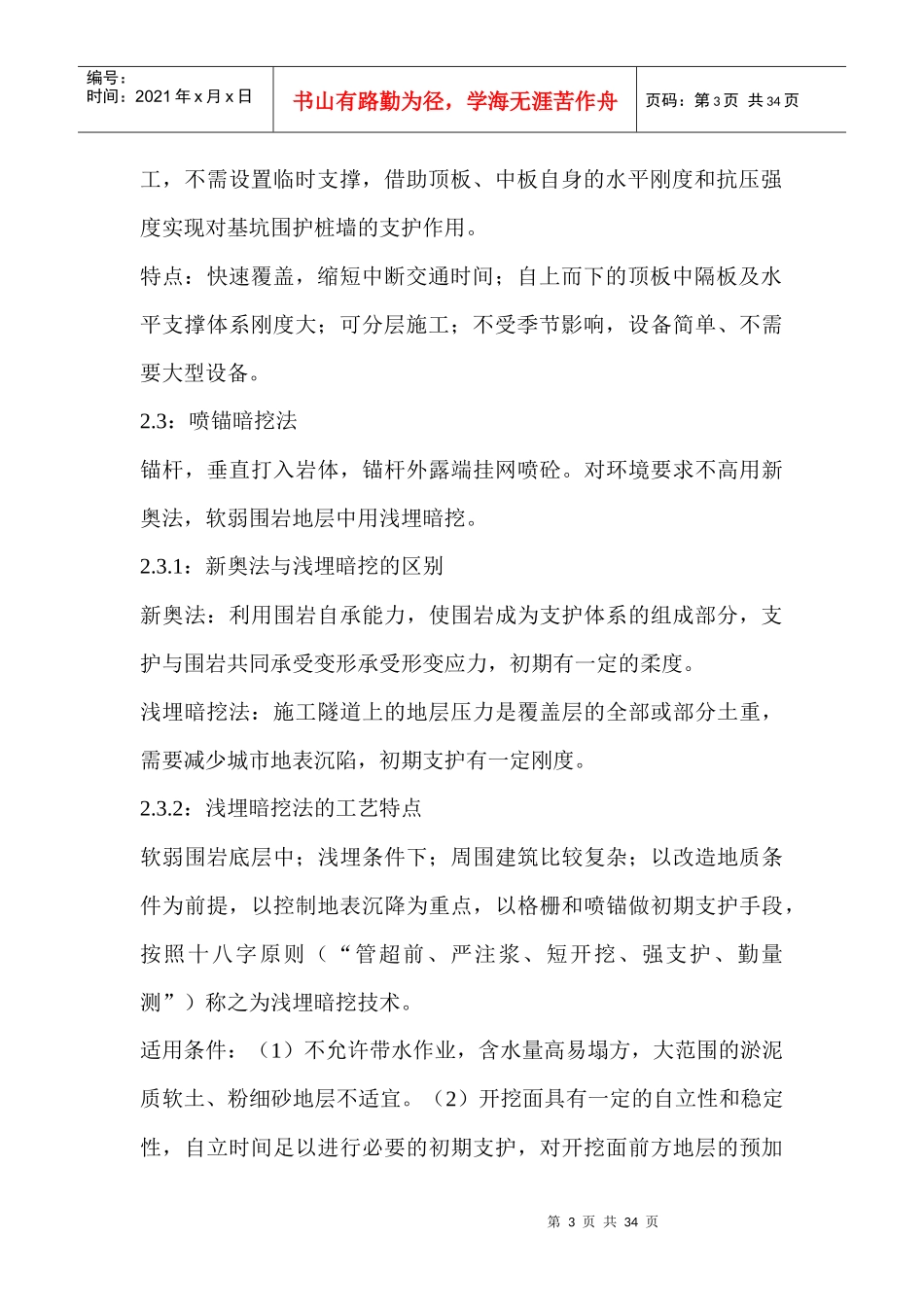

第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共34页城市轨道交通工程一：城市轨道交通工程结构与特点1：地铁车站结构与施工方法1：地铁车站形式与结构组成1.1：地铁车站形式分类车站与地面位置：高架车站、地面、地下；结构横断面：矩形、拱形、圆形、其他；站台形式：岛式站台、侧式、岛侧混合。1.2：构造组成车站主体、出入口通道、通风道及地面通风亭组成。2：施工方法与适用条件2.1：明挖法施工（1）由地表向下开挖基坑至设计高程，在坑内由下至上建造主体结构及防水措施。（2）施工作业面多、速度快、工期短、易保证工程质量、工程造价低等特点。（3）敞口放坡基坑和有围护结构的两类。第2页共34页第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共34页若地面空旷，建筑物离地面较远，不影响周边环境，基坑深度不大可敞口放坡开挖。施工简单，速度快噪音小，无需做围护。场地限制，则应适当采用围护结构如土钉加混凝土喷抹面；若基坑很深，地质条件较差，地下水位较高，处于繁华市区，地面建筑物密集，采用有维护结构的基坑。敞口放坡施工：边坡面不加支护的基坑，喷锚护坡基坑。有维护结构的基坑：工字钢桩维护基坑；钢板桩围护基坑；钻孔灌注桩维护基坑；地下连续墙维护基坑；土钉墙维护基坑等。2.2：盖挖法施工（1）先盖后挖，预制或现浇棚盖结构，置于桩柱结构上维持地面交通，结构支护下进行开挖和主体结构施工。（2）优点：围护结构变形小；基坑底部土体稳定、施工空间大；盖挖逆作法用于城市时对交通影响较小。缺点：混凝土结构的水平施工缝很难处理；盖挖逆作法施工时，暗挖施工难度大，费用高；要综合考虑基坑稳定、环境保护、永久结构形式和混凝土浇筑作业等因素确定。（3）盖挖逆作法、盖挖顺作法。盖挖半逆作法。盖挖顺作法：构筑连续墙；构筑中间支撑桩；构筑连续墙及覆盖板；开挖及支撑安装；开挖及构筑底板；构筑侧墙、柱；构筑侧墙及顶板；构筑内部结构及路面复旧。盖挖逆作法：自上而下完成土方开挖和边墙、中隔板及底板衬砌施第3页共34页第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共34页工，不需设置临时支撑，借助顶板、中板自身的水平刚度和抗压强度实现对基坑围护桩墙的支护作用。特点：快速覆盖，缩短中断交通时间；自上而下的顶板中隔板及水平支撑体系刚度大；可分层施工；不受季节影响，设备简单、不需要大型设备。2.3：喷锚暗挖法锚杆，垂直打入岩体，锚杆外露端挂网喷砼。对环境要求不高用新奥法，软弱围岩地层中用浅埋暗挖。2.3.1：新奥法与浅埋暗挖的区别新奥法：利用围岩自承能力，使围岩成为支护体系的组成部分，支护与围岩共同承受变形承受形变应力，初期有一定的柔度。浅埋暗挖法：施工隧道上的地层压力是覆盖层的全部或部分土重，需要减少城市地表沉陷，初期支护有一定刚度。2.3.2：浅埋暗挖法的工艺特点软弱围岩底层中；浅埋条件下；周围建筑比较复杂；以改造地质条件为前提，以控制地表沉降为重点，以格栅和喷锚做初期支护手段，按照十八字原则（“管超前、严注浆、短开挖、强支护、勤量测”）称之为浅埋暗挖技术。适用条件：（1）不允许带水作业，含水量高易塌方，大范围的淤泥质软土、粉细砂地层不适宜。（2）开挖面具有一定的自立性和稳定性，自立时间足以进行必要的初期支护，对开挖面前方地层的预加第4页共34页第3页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共34页固和预处理视为浅埋暗挖法的必要前提。3：不同方法施工的地铁车站结构3.1：明挖法施工的地铁车站结构：矩形框架结构或拱形结构。3.2：盖挖法施工：矩形框架结构。3.3：喷锚暗挖法：单拱式、双拱式或三拱式，可根据需要做成单层或双层。二：地铁区间隧道结构与施工方法1：不同方法施工的地铁区间隧道结构1.1：明挖法施工隧道场地开阔，建筑物稀少，交通及环境允许；优点：内部净空可以得到充分利用，顶板上便于敷设城市地下管网设施；整体式衬砌整体性高，防水性易保证，施工工序多，进度慢；预制装配式衬砌整体性差，有特殊要...
