建筑工程制图考试VIP免费

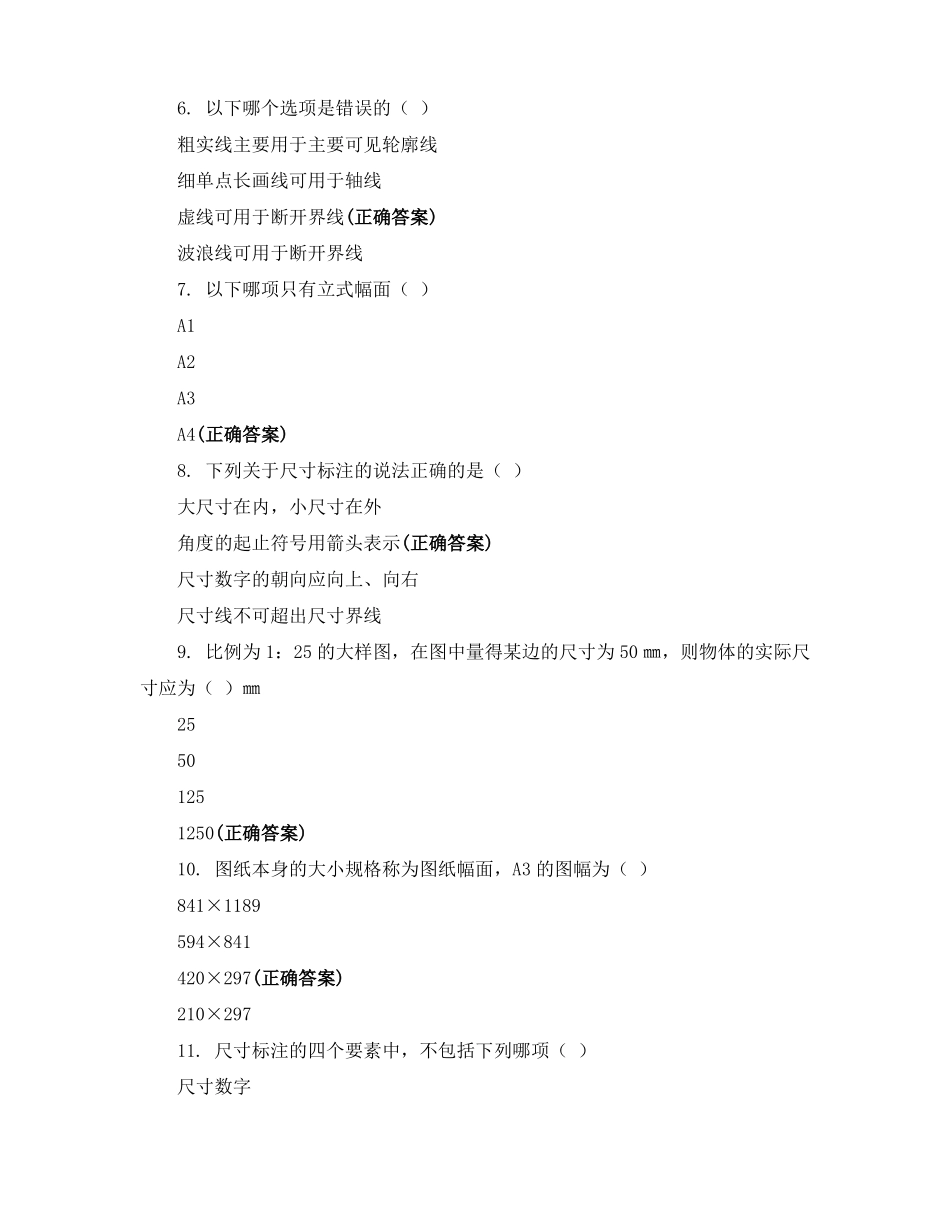

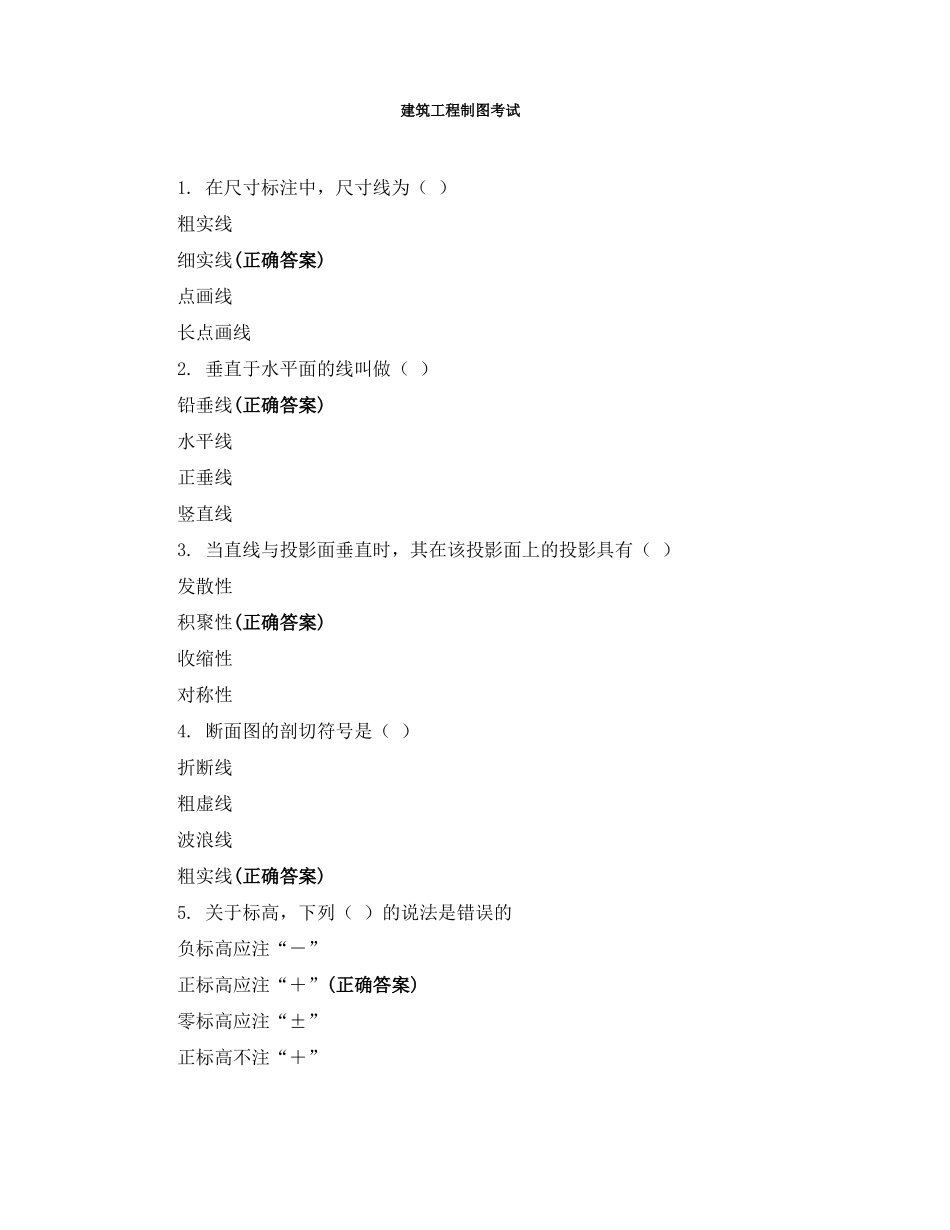

建筑工程制图考试1.在尺寸标注中，尺寸线为（）粗实线细实线(正确答案)点画线长点画线2.垂直于水平面的线叫做（）铅垂线(正确答案)水平线正垂线竖直线3.当直线与投影面垂直时，其在该投影面上的投影具有（）发散性积聚性(正确答案)收缩性对称性4.断面图的剖切符号是（）折断线粗虚线波浪线粗实线(正确答案)5.关于标高，下列（）的说法是错误的负标高应注“－”正标高应注“＋”(正确答案)零标高应注“±”正标高不注“＋”6.以下哪个选项是错误的（）粗实线主要用于主要可见轮廓线细单点长画线可用于轴线虚线可用于断开界线(正确答案)波浪线可用于断开界线7.以下哪项只有立式幅面（）A1A2A3A4(正确答案)8.下列关于尺寸标注的说法正确的是（）大尺寸在内，小尺寸在外角度的起止符号用箭头表示(正确答案)尺寸数字的朝向应向上、向右尺寸线不可超出尺寸界线9.比例为1：25的大样图，在图中量得某边的尺寸为50㎜，则物体的实际尺寸应为（）㎜25501251250(正确答案)10.图纸本身的大小规格称为图纸幅面，A3的图幅为（）841×1189594×841420×297(正确答案)210×29711.尺寸标注的四个要素中，不包括下列哪项（）尺寸数字尺寸单位(正确答案)尺寸界线尺寸线12.已知某直线的正面投影为一条斜线，下列说法正确的是（）该直线必定是正平线该直线必定是水平线该直线必定是侧平线该直线可能是一般位置直线(正确答案)13.当平面平行于投影面时，它的投影是和它形状一样，大小相等的平面，这反映了正投影的（）类似性显实性(正确答案)积聚性相等性14.若想知道剖面图剖切的位置，应该从哪张图纸上找（）总平面图首层平面图(正确答案)二层平面图屋顶平面图15.已知某楼层的建筑完成面标高是6.000m，装饰层厚度为0.050m，楼板厚度为100mm，则该层的结构标高是（）6.050m5.850m5.950m(正确答案)6.150m16.下列关于单位的说法错误的是（）总平面图的尺寸单位是mm(正确答案)建筑平面图的尺寸单位是mm总平面图的标高单位是m建筑平面图的标高单位是m17.下列哪一项不属于建筑施工图（）建筑设计总说明建筑平面图建筑详图柱子平面布置图(正确答案)18.下列有关于定位轴线及轴号的说法，正确的是（）字母Z可用于轴线编号横向定位轴线用阿拉伯数字从上至下编号轴号的圈的直径为8-10mm(正确答案)通用详图中的定位轴线要注写轴线编号19.下来哪项不是建筑平面图常用的比例（）1:501:1001:2001:1000(正确答案)20.已知某建筑物的主要出入口在南面，则它的北面为（）正立面图背立面图(正确答案)左侧立面图右侧立面图21.在立面图中，室外地平线用（）绘制加粗实线(正确答案)粗实线中实线细实线22.已知室内外高差为450mm，则室外地坪标高为（）m±0.0000.450-0.450(正确答案)45023.在立面图中，某窗的开启线为实线，开启线交角在上方，则该窗为（）上悬窗，向内开上悬窗，向外开(正确答案)下悬窗，向内开下悬窗，向外开24.下列等式正确的是（）1张A2幅面图纸=2张A1幅面图纸1张A4幅面图纸=2张A3幅面图纸2张A2幅面图纸=1张A1幅面图纸(正确答案)2张A1幅面图纸=1张A2幅面图纸25.图纸中斜体字字头向右倾斜，与（）成75度角竖直方向水平基准线(正确答案)图纸左端图纸右端26.以下哪个选项是正确的（）图纸中可以没有标题栏单点长画线当在较小图形绘制中有困难时，可用实线代替(正确答案)图样轮廓线能作为尺寸线坡度符号不能用三角形表示27.某建施图上，在一索引符号中，横线下方的数字5代表的含义是（）详图编号是5被索引的内容在第5号建施图上索引的详图在第5号建施图上(正确答案)第5号建施图28.在图纸上，我们一般根据（）来确定建筑物的朝向罗盘指北针(正确答案)地震仪不能判断29.在总平面图中，室外地坪标高用（）表示涂黑正方形空心正方形涂黑三角形(正确答案)空心三角形30.已知点M的坐标（10.20,10），点N的坐标（10,20,0)，则以下描述M、N两点相对位置关系的说法哪一种是正确的？（）点M位于点N正下方点M位于点N正左方点M位于点N正后方点M位于点N正上方(正确答案)31.若想知道形体的长度，可以从（）中获取正面投影(正确答案)水平投影(正确答案)侧面投影中心投影都不可以32.建施平面图中，符号“C1821”表达的含义有（）窗编号(正确答案)窗宽度(正确答案)窗长度窗高度(正确答案)窗厚度
