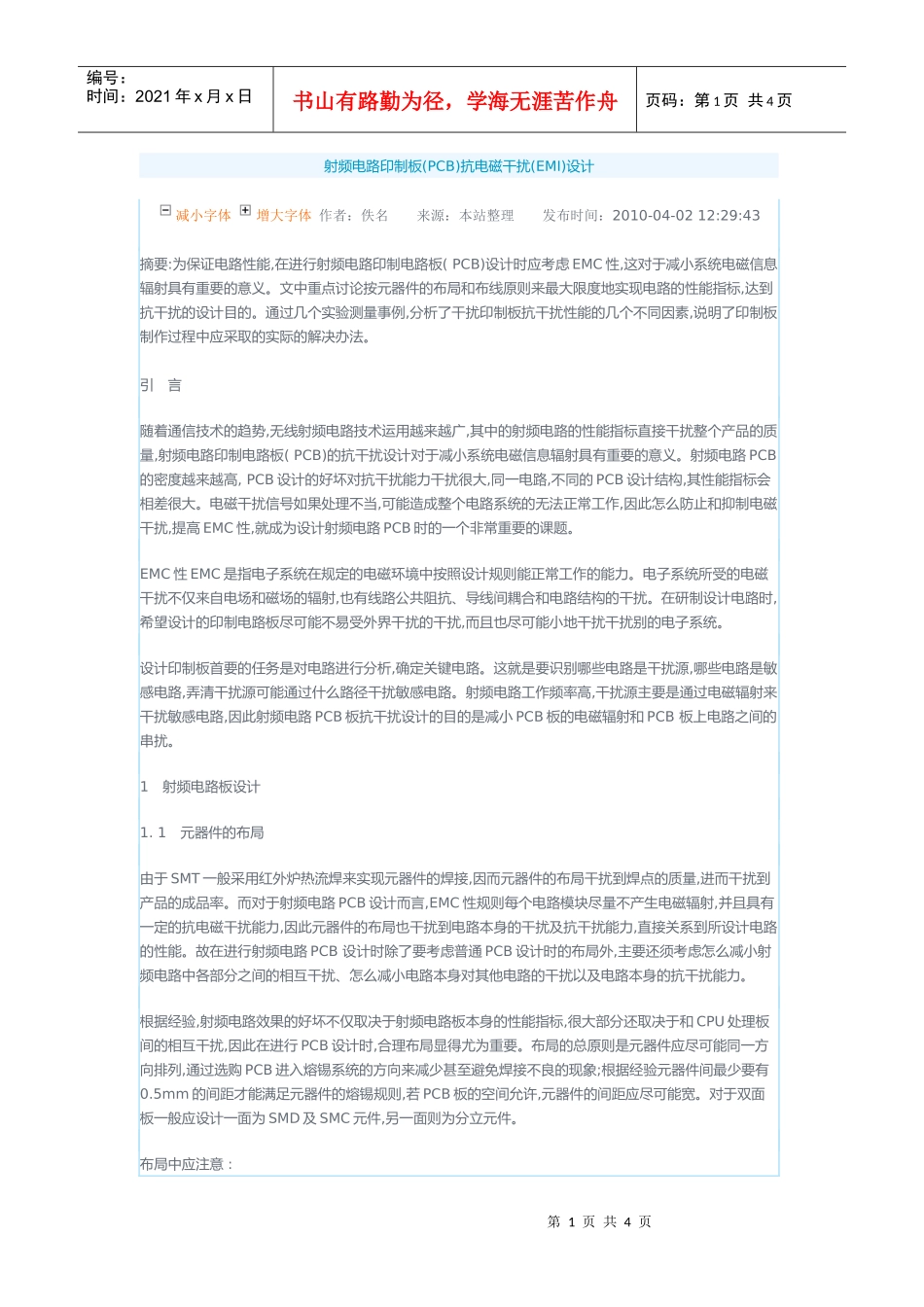

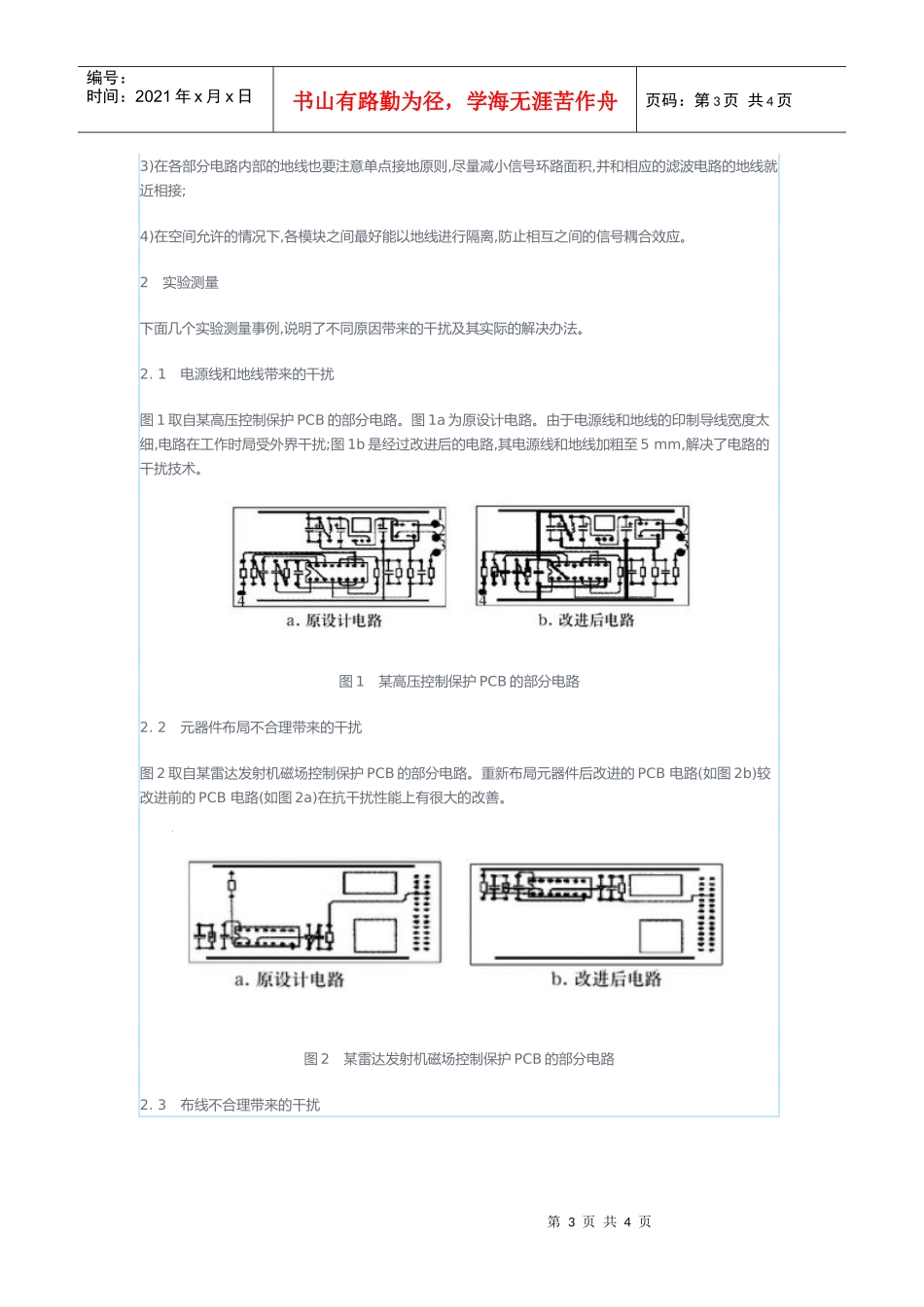

第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页射频电路印制板(PCB)抗电磁干扰(EMI)设计减小字体增大字体作者：佚名来源：本站整理发布时间：2010-04-0212:29:43摘要:为保证电路性能,在进行射频电路印制电路板(PCB)设计时应考虑EMC性,这对于减小系统电磁信息辐射具有重要的意义。文中重点讨论按元器件的布局和布线原则来最大限度地实现电路的性能指标,达到抗干扰的设计目的。通过几个实验测量事例,分析了干扰印制板抗干扰性能的几个不同因素,说明了印制板制作过程中应采取的实际的解决办法。引言随着通信技术的趋势,无线射频电路技术运用越来越广,其中的射频电路的性能指标直接干扰整个产品的质量,射频电路印制电路板(PCB)的抗干扰设计对于减小系统电磁信息辐射具有重要的意义。射频电路PCB的密度越来越高,PCB设计的好坏对抗干扰能力干扰很大,同一电路,不同的PCB设计结构,其性能指标会相差很大。电磁干扰信号如果处理不当,可能造成整个电路系统的无法正常工作,因此怎么防止和抑制电磁干扰,提高EMC性,就成为设计射频电路PCB时的一个非常重要的课题。EMC性EMC是指电子系统在规定的电磁环境中按照设计规则能正常工作的能力。电子系统所受的电磁干扰不仅来自电场和磁场的辐射,也有线路公共阻抗、导线间耦合和电路结构的干扰。在研制设计电路时,希望设计的印制电路板尽可能不易受外界干扰的干扰,而且也尽可能小地干扰干扰别的电子系统。设计印制板首要的任务是对电路进行分析,确定关键电路。这就是要识别哪些电路是干扰源,哪些电路是敏感电路,弄清干扰源可能通过什么路径干扰敏感电路。射频电路工作频率高,干扰源主要是通过电磁辐射来干扰敏感电路,因此射频电路PCB板抗干扰设计的目的是减小PCB板的电磁辐射和PCB板上电路之间的串扰。1射频电路板设计1.1元器件的布局由于SMT一般采用红外炉热流焊来实现元器件的焊接,因而元器件的布局干扰到焊点的质量,进而干扰到产品的成品率。而对于射频电路PCB设计而言,EMC性规则每个电路模块尽量不产生电磁辐射,并且具有一定的抗电磁干扰能力,因此元器件的布局也干扰到电路本身的干扰及抗干扰能力,直接关系到所设计电路的性能。故在进行射频电路PCB设计时除了要考虑普通PCB设计时的布局外,主要还须考虑怎么减小射频电路中各部分之间的相互干扰、怎么减小电路本身对其他电路的干扰以及电路本身的抗干扰能力。根据经验,射频电路效果的好坏不仅取决于射频电路板本身的性能指标,很大部分还取决于和CPU处理板间的相互干扰,因此在进行PCB设计时,合理布局显得尤为重要。布局的总原则是元器件应尽可能同一方向排列,通过选购PCB进入熔锡系统的方向来减少甚至避免焊接不良的现象;根据经验元器件间最少要有0.5mm的间距才能满足元器件的熔锡规则,若PCB板的空间允许,元器件的间距应尽可能宽。对于双面板一般应设计一面为SMD及SMC元件,另一面则为分立元件。布局中应注意:第2页共4页第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页1)首先确定和其他PCB板或系统的接口元器件在PCB板上的位置,必须注意接口元器件间的配合技术(加元器件的方向等);2)因为掌上用品的体积都很小,元器件间排列很紧凑,因此对于体积较大的元器件,必须优先考虑,确定出相应位置,并考虑相互间的配合技术;3)认真分析电路结构,对电路进行分块处理(加高频放大电路、混频电路及解调电路等),尽可能将强电信号和弱电信号分开,将数字信号电路和模拟信号电路分开,完成同一功能的电路应尽量安排在一定的范围之内,从而减小信号环路面积;各部分电路的滤波网络必须就近连接,这样不仅可以减小辐射,而且可以减少被干扰的机率,提高电路的抗干扰能力;4)根据单元电路在使用中对EMC性敏感程度不同进行分组。对于电路中易受干扰部分的元器件在布局时还应尽量避开干扰源(比如来自数据处理板上CPU的干扰等)。1.2布线在基本完成元器件的布局后,就可开始布线了。布线的基本原则为:在组装密度许可情况下,尽量选用低密度布线设计,并且信号走线尽量粗细一致,有利于阻抗匹配。对于射频电路,信号线的走向、宽度、线间距的不合理设计,可能造成信号传输...
