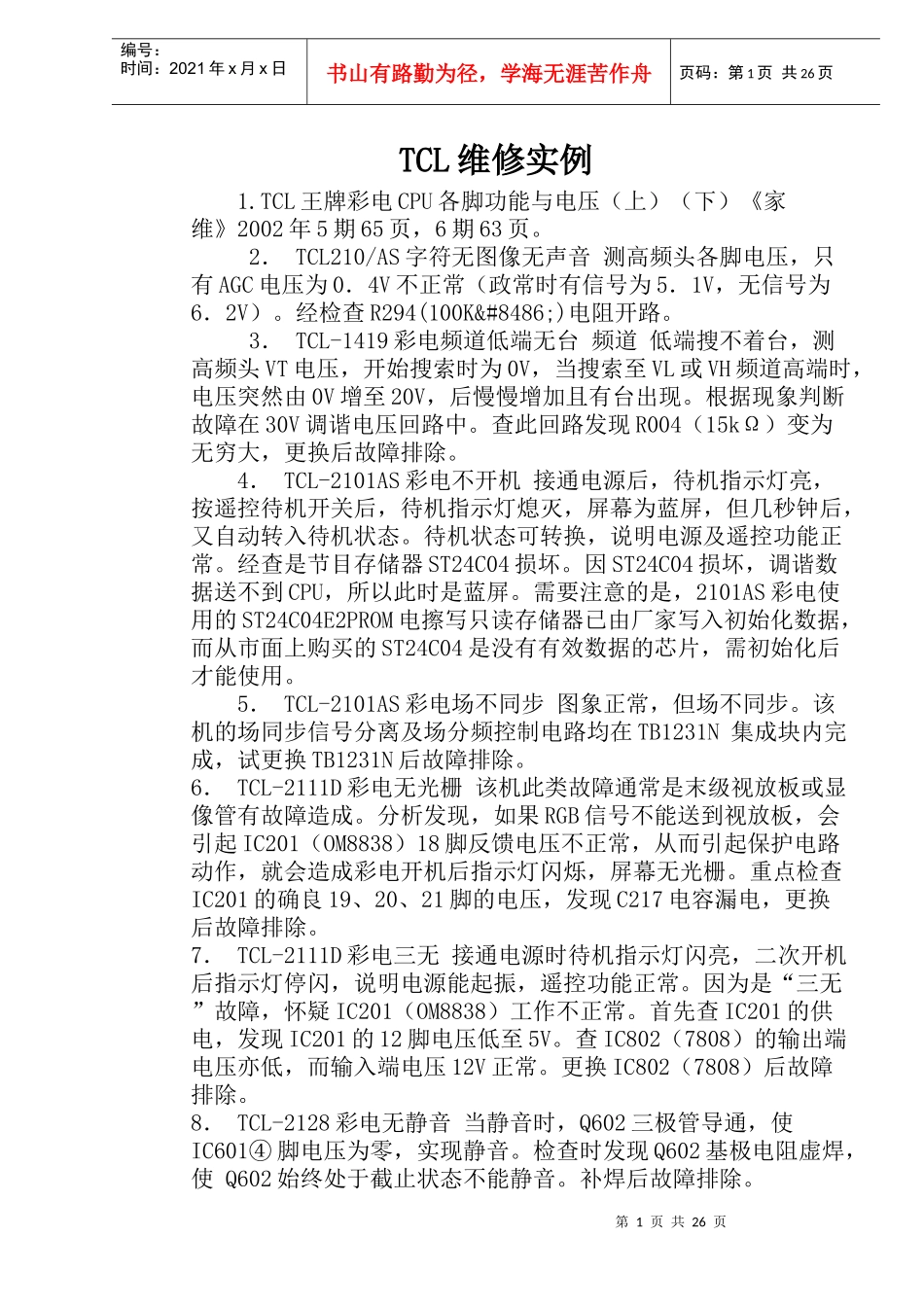

第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共26页TCL维修实例1.TCL王牌彩电CPU各脚功能与电压（上）（下）《家维》2002年5期65页，6期63页。2．TCL210/AS字符无图像无声音测高频头各脚电压，只有AGC电压为0．4V不正常（政常时有信号为5．1V，无信号为6．2V）。经检查R294(100KΩ)电阻开路。3．TCL-1419彩电频道低端无台频道低端搜不着台，测高频头VT电压，开始搜索时为0V，当搜索至VL或VH频道高端时，电压突然由0V增至20V，后慢慢增加且有台出现。根据现象判断故障在30V调谐电压回路中。查此回路发现R004（15kΩ）变为无穷大，更换后故障排除。4．TCL-2101AS彩电不开机接通电源后，待机指示灯亮，按遥控待机开关后，待机指示灯熄灭，屏幕为蓝屏，但几秒钟后，又自动转入待机状态。待机状态可转换，说明电源及遥控功能正常。经查是节目存储器ST24C04损坏。因ST24C04损坏，调谐数据送不到CPU，所以此时是蓝屏。需要注意的是，2101AS彩电使用的ST24C04E2PROM电擦写只读存储器已由厂家写入初始化数据，而从市面上购买的ST24C04是没有有效数据的芯片，需初始化后才能使用。5．TCL-2101AS彩电场不同步图象正常，但场不同步。该机的场同步信号分离及场分频控制电路均在TB1231N集成块内完成，试更换TB1231N后故障排除。6．TCL-2111D彩电无光栅该机此类故障通常是末级视放板或显像管有故障造成。分析发现，如果RGB信号不能送到视放板，会引起IC201（OM8838）18脚反馈电压不正常，从而引起保护电路动作，就会造成彩电开机后指示灯闪烁，屏幕无光栅。重点检查IC201的确良19、20、21脚的电压，发现C217电容漏电，更换后故障排除。7．TCL-2111D彩电三无接通电源时待机指示灯闪亮，二次开机后指示灯停闪，说明电源能起振，遥控功能正常。因为是“三无”故障，怀疑IC201（OM8838）工作不正常。首先查IC201的供电，发现IC201的12脚电压低至5V。查IC802（7808）的输出端电压亦低，而输入端电压12V正常。更换IC802（7808）后故障排除。8．TCL-2128彩电无静音当静音时，Q602三极管导通，使IC601④脚电压为零，实现静音。检查时发现Q602基极电阻虚焊，使Q602始终处于截止状态不能静音。补焊后故障排除。第2页共26页第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共26页9．TCL-2129彩电亮度暗亮度偏暗且有回扫线，测量IC201相关脚电压正常，视放板各电压也正常，经更换显像管座后故障排除。10．TCL-2129彩电三无通病该机三无，指示灯不亮。测300V直流电压、启动电阻均正常，但无B+电压输出。经检查是D805二极管击穿，造成IC801（TDA4601）无正常工作电压，更换后故障排除。11．TCL-2129彩电光栅暗根据故障现象，首先检查自动亮度控制电路。测IC201（TB1231AN）21脚为3V，比正常值（6V）低很多。D206正常情况下应截止，其负极为9V，但现在测D206负极为2.4V,说明D206已导通。屏幕暗而D206导通,这种不正常现象表明束流取样电路不正常。检查取样电阻R412A（18K）时发现该电阻开路。R412A开路，使显像管阴极束流的直流通路被切断，同时，D206导通。使用TB1231AN降低对RGB信号的增益，因而屏幕变成暗光栅。更换R412后图像亮度和对比度恢复正常。12．TCL-21299三无，指示灯不亮。查R801（3．3Ω/7W）电阻开路，F801完好，开关电源管Q801（D2498）击穿。估计是电压升高使Q801击穿，Q801导通时间受控于TDA4601④端，查④端外围元件，发现R813（120KΩ/1/2W）电阻开路，更换R801、Q801、R813后，故障排除。若TDA4601④端外接电阻R812、R813同时开路，电视机启动瞬间可能击穿开关电源管和烧保险管。13．TCL2133E彩电不能搜索台调台时可出现自动搜索菜单，但不能搜台，频道号也不变，测高频头调谐电压VT，在搜台时VT有变化，查IC101的确良14脚无电压，进一步检查了现C032电容击穿，更换C032后故障排除。14．TCL2133E彩电AV状态无光栅查开关电源各输出端电压正常，测IC201的42脚（外部视频输入）对地电阻大大小于正常值，说明42脚对地短路，进一步检查发现D904虚焊，失去了对集成块的保护作用，导致IC201的42脚被击穿。更换D904（5.6V）稳...
