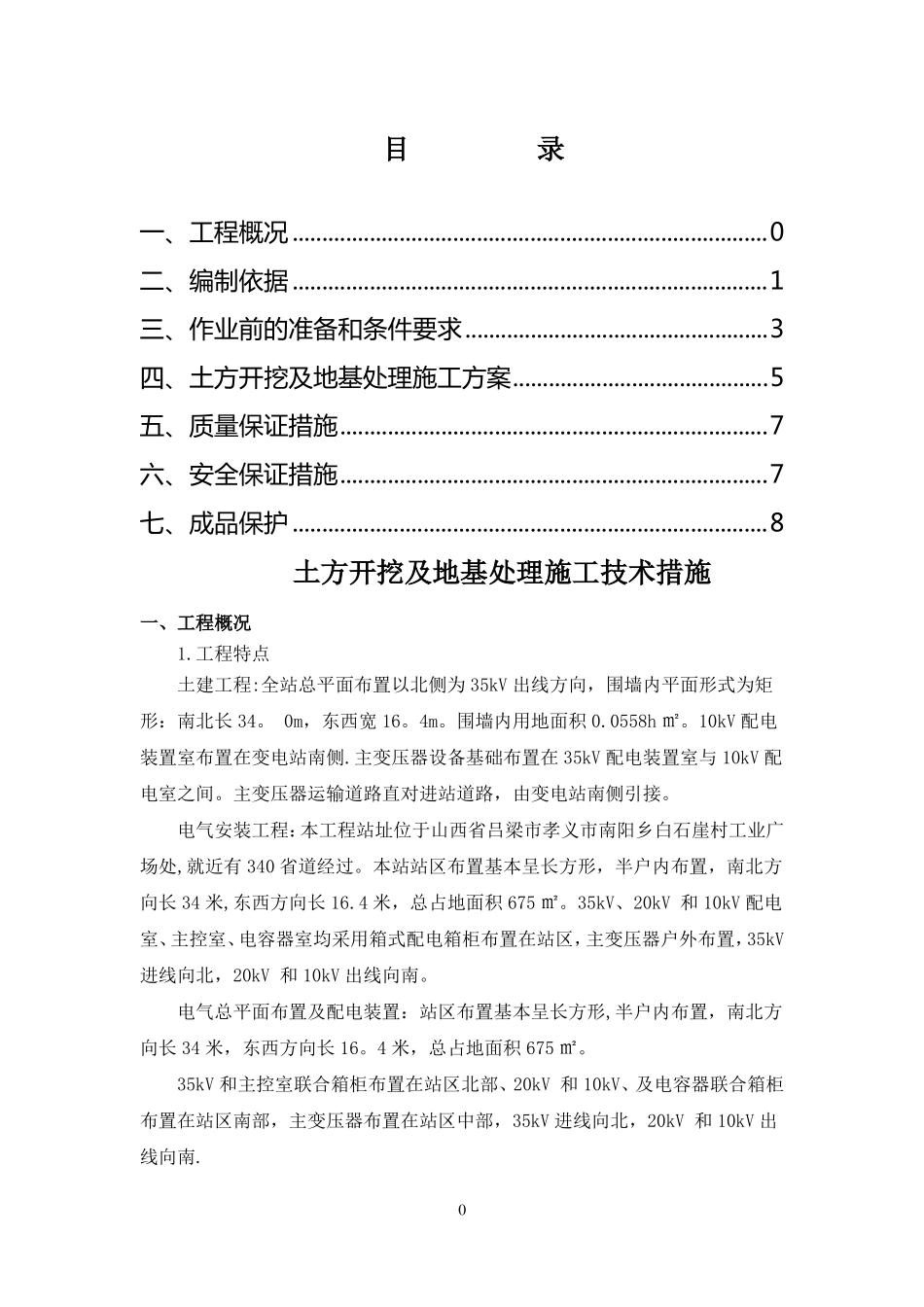

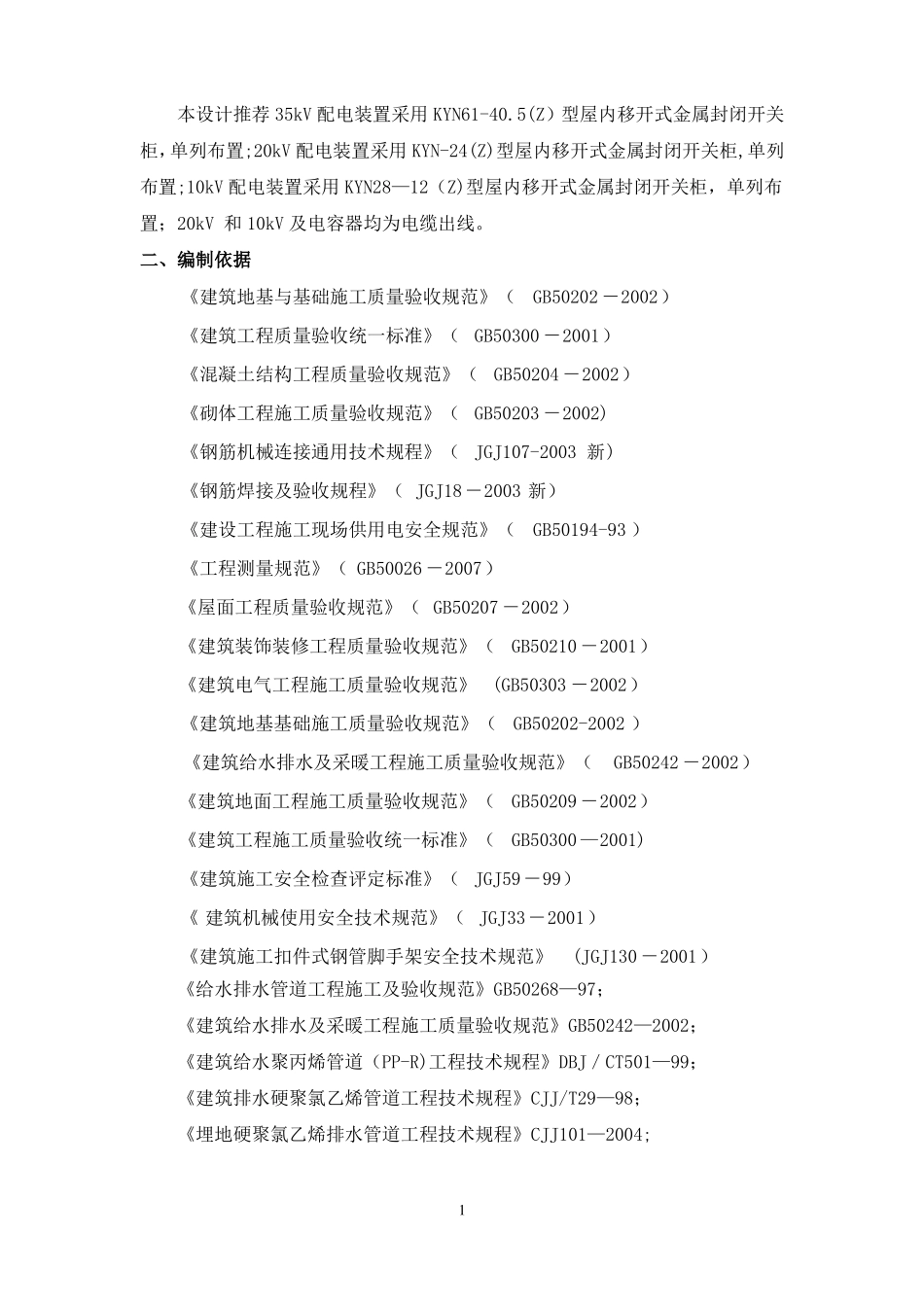

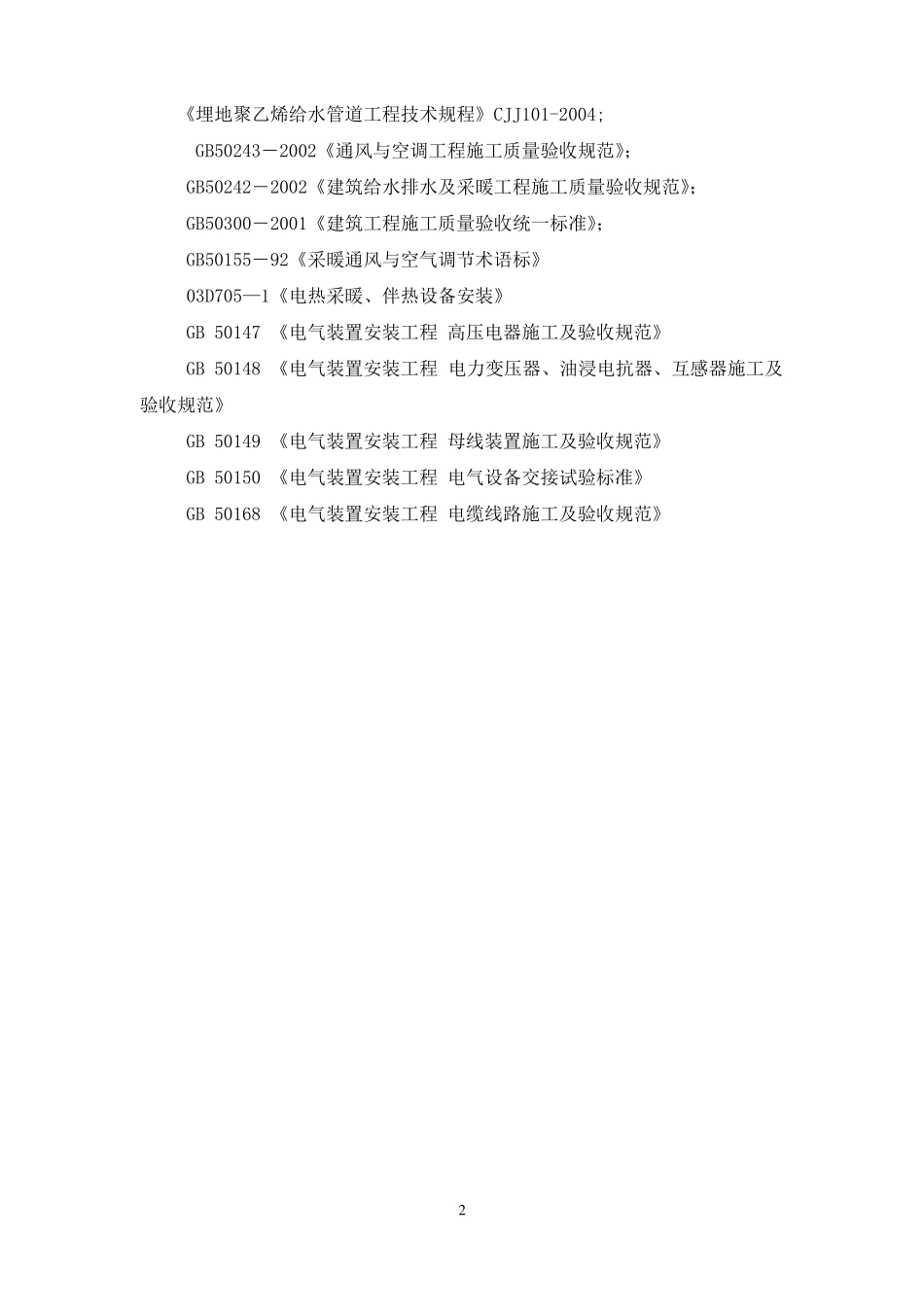

目录一、工程概况................................................................................0二、编制依据................................................................................1三、作业前的准备和条件要求...................................................3四、土方开挖及地基处理施工方案...........................................5五、质量保证措施........................................................................7六、安全保证措施........................................................................7七、成品保护................................................................................8土方开挖及地基处理施工技术措施一、工程概况1.工程特点土建工程:全站总平面布置以北侧为35kV出线方向，围墙内平面形式为矩形：南北长34。0m，东西宽16。4m。围墙内用地面积0.0558h㎡。10kV配电装置室布置在变电站南侧.主变压器设备基础布置在35kV配电装置室与10kV配电室之间。主变压器运输道路直对进站道路，由变电站南侧引接。电气安装工程：本工程站址位于山西省吕梁市孝义市南阳乡白石崖村工业广场处,就近有340省道经过。本站站区布置基本呈长方形，半户内布置，南北方向长34米,东西方向长16.4米，总占地面积675㎡。35kV、20kV和10kV配电室、主控室、电容器室均采用箱式配电箱柜布置在站区，主变压器户外布置，35kV进线向北，20kV和10kV出线向南。电气总平面布置及配电装置：站区布置基本呈长方形,半户内布置，南北方向长34米，东西方向长16。4米，总占地面积675㎡。35kV和主控室联合箱柜布置在站区北部、20kV和10kV、及电容器联合箱柜布置在站区南部，主变压器布置在站区中部，35kV进线向北，20kV和10kV出线向南.0本设计推荐35kV配电装置采用KYN61-40.5(Z）型屋内移开式金属封闭开关柜，单列布置;20kV配电装置采用KYN-24(Z)型屋内移开式金属封闭开关柜,单列布置;10kV配电装置采用KYN28—12（Z)型屋内移开式金属封闭开关柜，单列布置；20kV和10kV及电容器均为电缆出线。二、编制依据《建筑地基与基础施工质量验收规范》（GB50202－2002）《建筑工程质量验收统一标准》（GB50300－2001）《混凝土结构工程质量验收规范》（GB50204－2002）《砌体工程施工质量验收规范》（GB50203－2002)《钢筋机械连接通用技术规程》（JGJ107-2003新)《钢筋焊接及验收规程》（JGJ18－2003新）《建设工程施工现场供用电安全规范》（GB50194-93）《工程测量规范》（GB50026－2007）《屋面工程质量验收规范》（GB50207－2002）《建筑装饰装修工程质量验收规范》（GB50210－2001）《建筑电气工程施工质量验收规范》(GB50303－2002）《建筑地基基础施工质量验收规范》（GB50202-2002）《建筑给水排水及采暖工程施工质量验收规范》（GB50242－2002）《建筑地面工程施工质量验收规范》（GB50209－2002）《建筑工程施工质量验收统一标准》（GB50300—2001)《建筑施工安全检查评定标准》（JGJ59－99）《建筑机械使用安全技术规范》（JGJ33－2001）《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130－2001）《给水排水管道工程施工及验收规范》GB50268—97；《建筑给水排水及采暖工程施工质量验收规范》GB50242—2002；《建筑给水聚丙烯管道（PP-R)工程技术规程》DBJ／CT501—99；《建筑排水硬聚氯乙烯管道工程技术规程》CJJ/T29—98；《埋地硬聚氯乙烯排水管道工程技术规程》CJJ101—2004;1《埋地聚乙烯给水管道工程技术规程》CJJ101-2004;GB50243―2002《通风与空调工程施工质量验收规范》；GB50242―2002《建筑给水排水及采暖工程施工质量验收规范》；GB50300―2001《建筑工程施工质量验收统一标准》；GB50155―92《采暖通风与空气调节术语标》03D705—1《电热采暖、伴热设备安装》GB50147GB50148验收规范》GB50149GB50150GB50168高压电器施工及验收规范》电力变压器、油浸电抗器、互感器施工及母线装置施工及验收规范》电气设备交接试验标准》电缆线路施工及验收规范》2《电气装置安装工程《电气装置安装工程《电气装置安装工程《电气装置安装...
