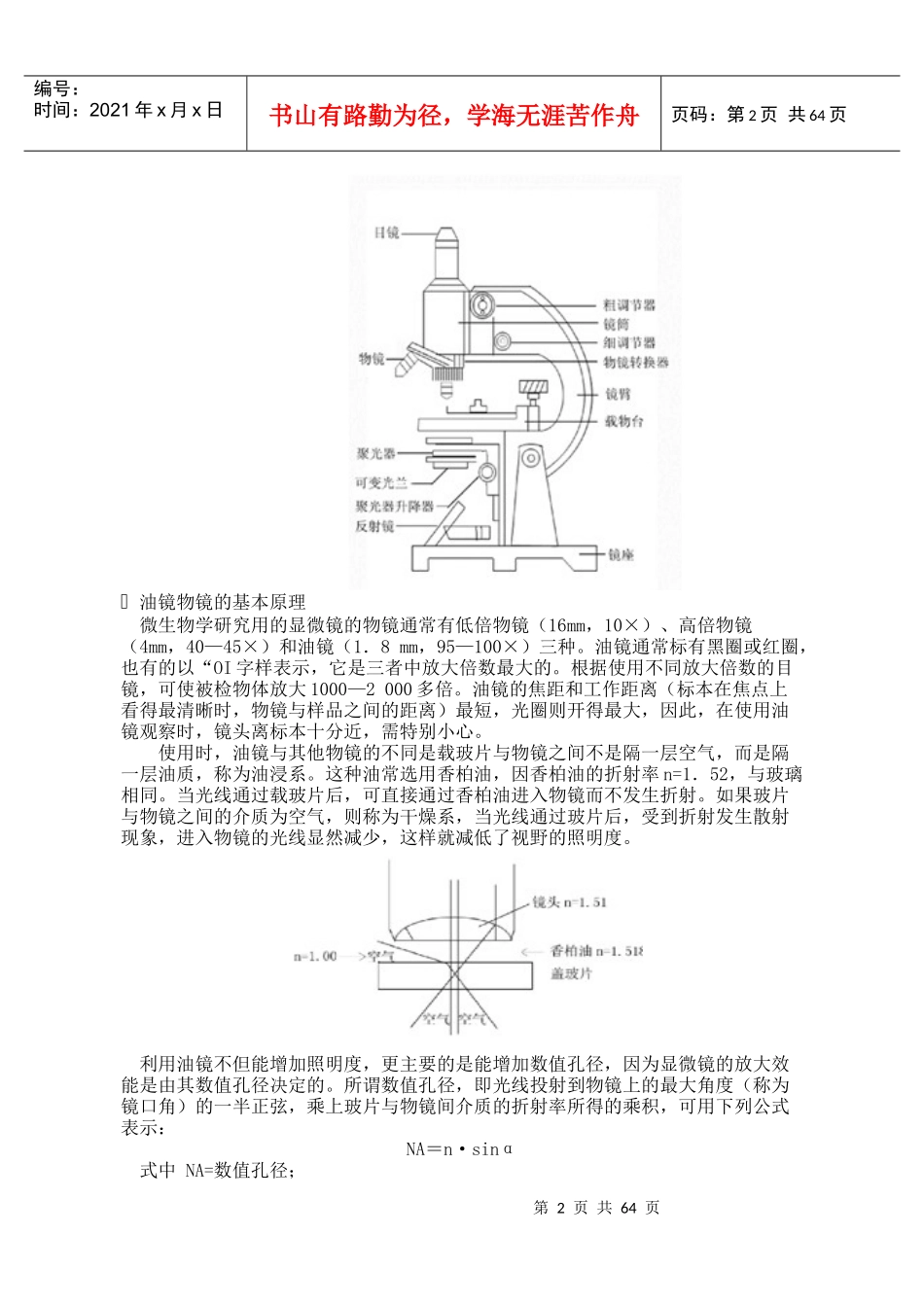

第1页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共64页食品微生物实验指导刘后伟、林丹琼、刘旭光适合专业：绿色食品加工专业食品营养与检测专业农产品检测专业实训一显微镜的操作与使用实验1:显微镜的构造、性能和使用方法1.目的要求(1)熟悉普通光学显微镜的构造及各部分的功能。(2)学习并掌握油镜的原理和使用方法。2.基本原理显微镜由机械装置和光学系统两大部分组成。第2页共64页第1页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共64页油镜物镜的基本原理微生物学研究用的显微镜的物镜通常有低倍物镜（16mm，10×）、高倍物镜（4mm，40—45×）和油镜（1．8mm，95—100×）三种。油镜通常标有黑圈或红圈，也有的以“OI字样表示，它是三者中放大倍数最大的。根据使用不同放大倍数的目镜，可使被检物体放大1000—2000多倍。油镜的焦距和工作距离（标本在焦点上看得最清晰时，物镜与样品之间的距离）最短，光圈则开得最大，因此，在使用油镜观察时，镜头离标本十分近，需特别小心。使用时，油镜与其他物镜的不同是载玻片与物镜之间不是隔一层空气，而是隔一层油质，称为油浸系。这种油常选用香柏油，因香柏油的折射率n=1．52，与玻璃相同。当光线通过载玻片后，可直接通过香柏油进入物镜而不发生折射。如果玻片与物镜之间的介质为空气，则称为干燥系，当光线通过玻片后，受到折射发生散射现象，进入物镜的光线显然减少，这样就减低了视野的照明度。利用油镜不但能增加照明度，更主要的是能增加数值孔径，因为显微镜的放大效能是由其数值孔径决定的。所谓数值孔径，即光线投射到物镜上的最大角度（称为镜口角）的一半正弦，乘上玻片与物镜间介质的折射率所得的乘积，可用下列公式表示：NA＝n·sinα式中NA=数值孔径；第3页共64页第2页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共64页n=介质折射率；α=最大入射角的半数，即镜口角的半数。因此，光线投射到物镜的角度愈大，显微镜的效能就愈大（图Ⅲ-5），该角度的大小决定于物镜的直径和焦距。同时，α的理论限度为90°，sin90°=1，故以空气为介质时（n=1），数值孔径不能超过1，如以香柏油为介质时，则n增大，其数值孔径也随之增大。如光线入射角为120°，其半数的正弦为sin60°=0．87，则：以空气为介质时：NA=1×0．87=0．87以水为介质时：NA=1．33×0．87=1．15以香柏油为介质时：NA=1．52×0．87=1．32显微镜的分辨力是指显微镜能够辨别两点之间最小距离的能力。它与物镜的数值孔径成正比，与光波长度成反比。因此，物镜的数值孔径愈大，光波波长越短，则显微镜的分辨力愈大，被检物体的细微结构也愈能明晰地区别出来。因此，一个高的分辨力意味着一个小的可分辨距离，这两个因素是成反比关系的，通常有人把分辨力说成是多少微米或纳米，这实际上是把分辨力和最小分辨距离混淆起来了。显微镜的分辨力是用可分辨的最小距离来表示的。式中λ=光波波长。我们肉眼所能感受的光波平均长度为0．55μm，假如数值孔径为0．65的高倍物镜，它能辨别两点之间的距离为0．42μm。而在0．42μm以下的两点之间的距离就分辨不出，即使用倍数更大的目镜，使显微镜的总放大率增加，也仍然分辨不出。只有改用数值孔径更大的物镜，增加其分辨力才行。例如用数值孔径为1．25的油镜时，能辨别两点之间的因此，我们可以看出，假如采用放大率为40倍的高倍物镜（NA=0．65），和放大率为24倍的目镜，虽然总放大率为960倍，但其分辨的最小距离只有0．42μm。假如采用放大率为90倍的油镜（NA=1．25），和放大率为9倍的目镜，虽然总的放大率为810倍，但却能分辨出0．22μm间的距离。3.材料及器材显微镜、擦镜纸、二甲苯、香柏油、微生物制片标本等。4.方法与步骤(1)观察前的准备A.置显微镜于平稳的实验台上，镜座距实验台边沿约3—4cm。镜检者姿势要端正，一般用左眼观察，右眼便于绘图或记录，两眼必须同时睁开，以减少疲劳，亦可练习左右眼均能观察。B.调节光源，对光时应避免直射光源，因直射光源影响物像的清晰，损坏光源装置和镜头，并刺激眼睛。如...
