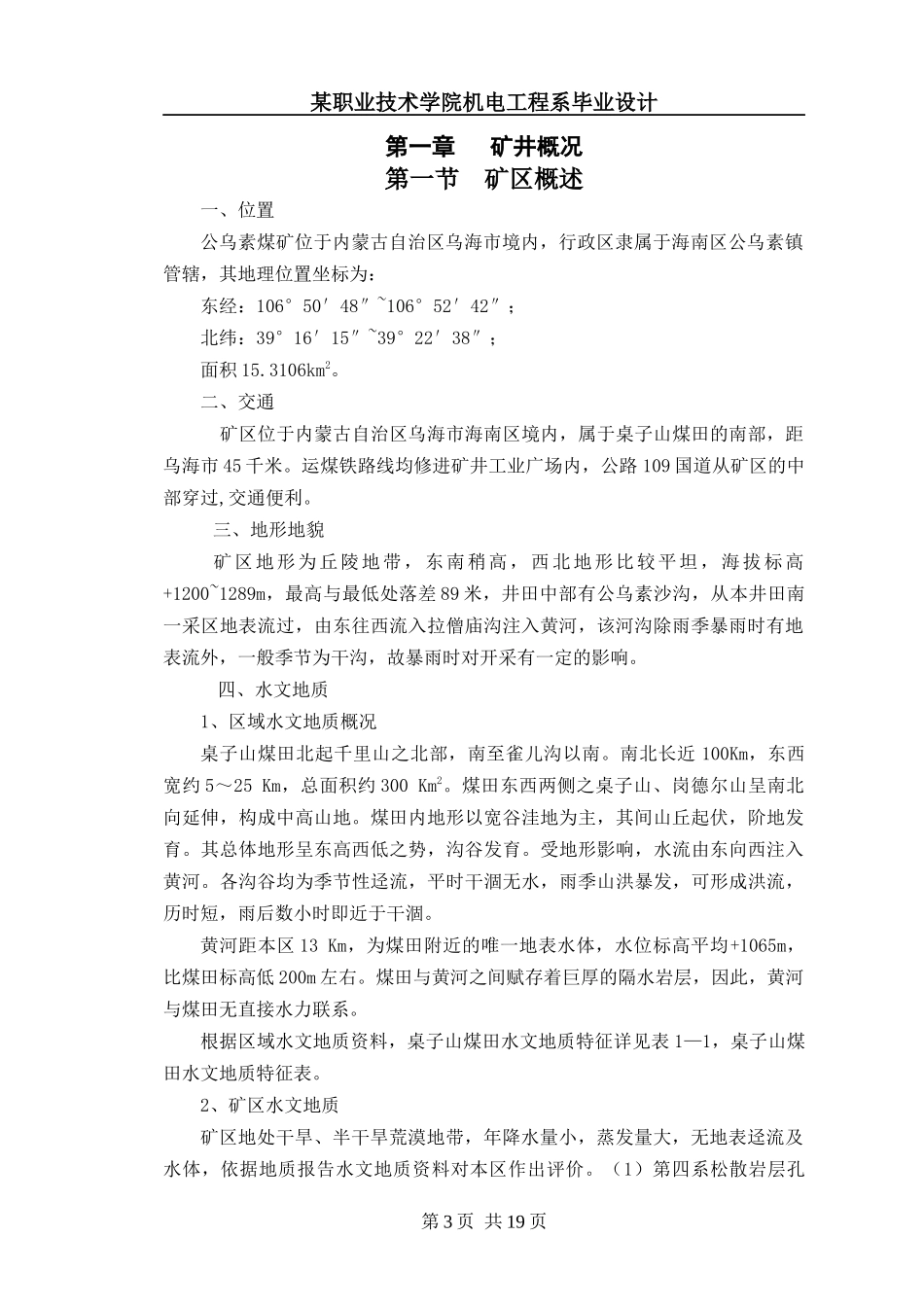

职业技术学院（机电一体化技术专业）毕业设计设计题目提升绞车设计学生姓名高干指导教师机电工程系2008年6月10日目录第一章矿井概况…………………………………………………………………………2第一节矿区概述…………………………………………………………………………2某职业技术学院机电工程系毕业设计第二节井田地质概述………………………………………………………………………7第二章设计副井绞车………………………………………………………………………8第一节设计依据……………………………………………………………………………8第二节基本工况……………………………………………………………………………8第三节运行阻力计算…………………………………………………………………………8第四节主要技术参数…………………………………………………………………………9第五节设计验算………………………………………………………………………………9第六节方案设计………………………………………………………………………………11第七节主要部件结构…………………………………………………………………………12第八节防爆开关磁阻控制调速电控系统……………………………………………………14第九节保护措施………………………………………………………………………………17第三章通信照明………………………………………………………………………………18第四章安全技术措施…………………………………………………………………………18第一节通用安全技术措施……………………………………………………………………18第二节各工种专业安全技术措施……………………………………………………………19第2页共19页某职业技术学院机电工程系毕业设计第一章矿井概况第一节矿区概述一、位置公乌素煤矿位于内蒙古自治区乌海市境内，行政区隶属于海南区公乌素镇管辖，其地理位置坐标为：东经：106°50′48″~106°52′42″；北纬：39°16′15″~39°22′38″；面积15.3106km2。二、交通矿区位于内蒙古自治区乌海市海南区境内，属于桌子山煤田的南部，距乌海市45千米。运煤铁路线均修进矿井工业广场内，公路109国道从矿区的中部穿过,交通便利。三、地形地貌矿区地形为丘陵地带，东南稍高，西北地形比较平坦，海拔标高+1200~1289m，最高与最低处落差89米，井田中部有公乌素沙沟，从本井田南一采区地表流过，由东往西流入拉僧庙沟注入黄河，该河沟除雨季暴雨时有地表流外，一般季节为干沟，故暴雨时对开采有一定的影响。四、水文地质1、区域水文地质概况桌子山煤田北起千里山之北部，南至雀儿沟以南。南北长近100Km，东西宽约5～25Km，总面积约300Km2。煤田东西两侧之桌子山、岗德尔山呈南北向延伸，构成中高山地。煤田内地形以宽谷洼地为主，其间山丘起伏，阶地发育。其总体地形呈东高西低之势，沟谷发育。受地形影响，水流由东向西注入黄河。各沟谷均为季节性迳流，平时干涸无水，雨季山洪暴发，可形成洪流，历时短，雨后数小时即近于干涸。黄河距本区13Km，为煤田附近的唯一地表水体，水位标高平均+1065m，比煤田标高低200m左右。煤田与黄河之间赋存着巨厚的隔水岩层，因此，黄河与煤田无直接水力联系。根据区域水文地质资料，桌子山煤田水文地质特征详见表1—1，桌子山煤田水文地质特征表。2、矿区水文地质矿区地处干旱、半干旱荒漠地带，年降水量小，蒸发量大，无地表迳流及水体，依据地质报告水文地质资料对本区作出评价。（1）第四系松散岩层孔第3页共19页某职业技术学院机电工程系毕业设计隙潜水含水岩组岩性为风积沙、黄土状亚沙土，分布于沟谷两侧，厚度不大，透水而不含水。冲洪积层以粒度不匀的砂砾石为主，分布于间歇河谷内，厚度1～10m，水位0.41～5m，单位涌水量q=0.438～1.44L/s·m，渗透系数K=5.97～20.60m/d。水质为SO4～HCO3～Cl～K+Na。桌子山煤田水文地质特征表表1—1地下水类型含水单元主要岩性层厚(m)涌水量(公升/秒)水质矿化度(克/升)备注松散岩类及半胶结岩类孔隙水宽谷洼地之近代洪积层砂、砾石、砂土0.2～18.180.1～2.0少数＞10HCO3·SO4～Na+·Ca...
