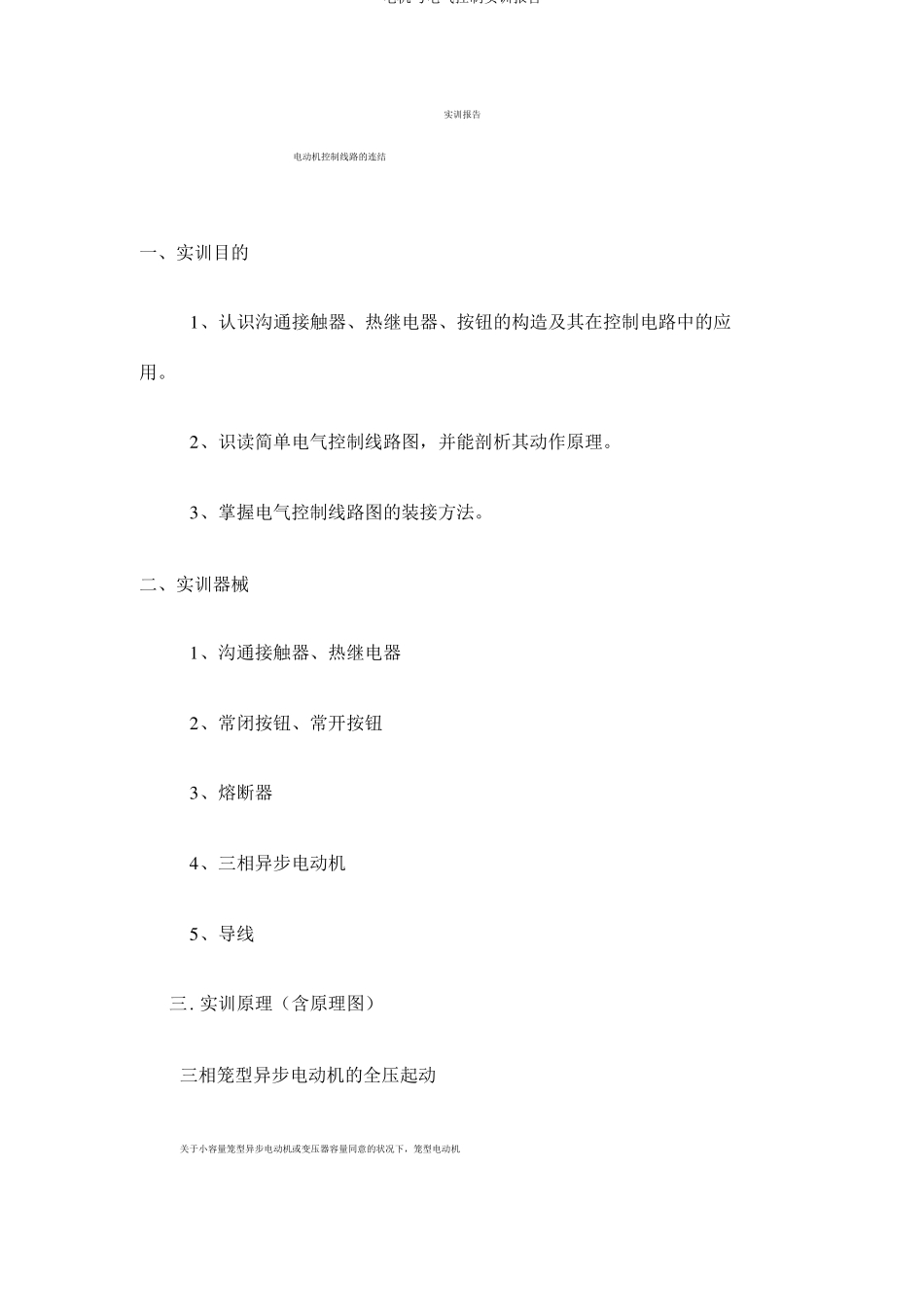

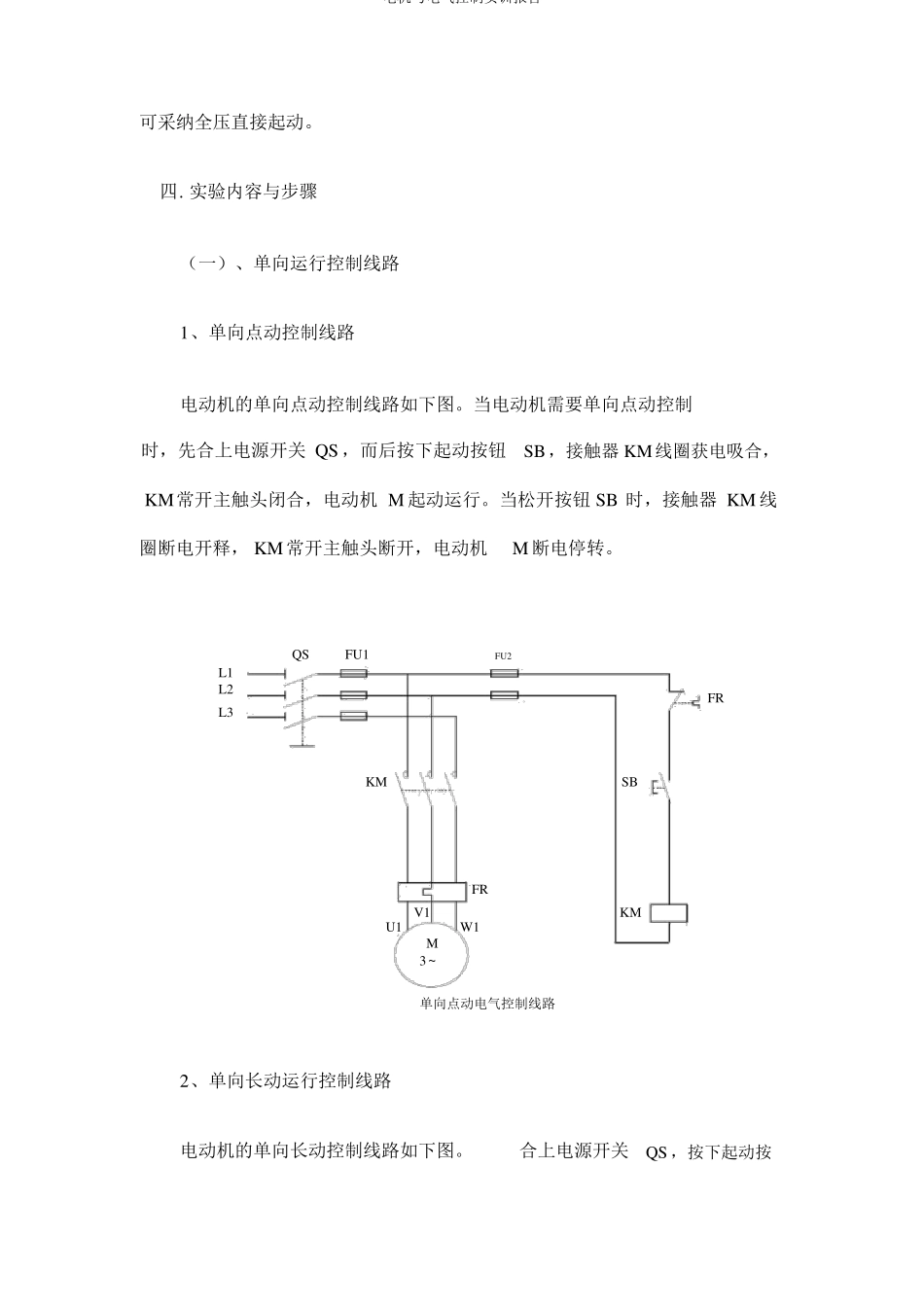

电机与电气控制实训报告实训报告电动机控制线路的连结一、实训目的1、认识沟通接触器、热继电器、按钮的构造及其在控制电路中的应用。2、识读简单电气控制线路图，并能剖析其动作原理。3、掌握电气控制线路图的装接方法。二、实训器械1、沟通接触器、热继电器2、常闭按钮、常开按钮3、熔断器4、三相异步电动机5、导线三.实训原理（含原理图）三相笼型异步电动机的全压起动关于小容量笼型异步电动机或变压器容量同意的状况下，笼型电动机电机与电气控制实训报告可采纳全压直接起动。四.实验内容与步骤（一）、单向运行控制线路1、单向点动控制线路电动机的单向点动控制线路如下图。当电动机需要单向点动控制时，先合上电源开关QS，而后按下起动按钮SB，接触器KM线圈获电吸合，KM常开主触头闭合，电动机M起动运行。当松开按钮SB时，接触器KM线圈断电开释，KM常开主触头断开，电动机M断电停转。QSL1L2L3FU1FU2FRKMSBFRV1KMW1M3~单向点动电气控制线路U12、单向长动运行控制线路电动机的单向长动控制线路如下图。合上电源开关QS，按下起动按电机与电气控制实训报告钮SB2，接触器KM线圈获电吸合，KM常开主触头闭合，电动机M起动运行。同时使与SB2并联的1副协助常开触头闭合，这副触头叫自锁触头。松开按钮SB2，控制线路经过KM自锁触头使KM线圈仍保持获电吸合。如需要电动机停转，，只需按一下停止按钮SB1，接触器KM线圈断电开释，KM常开主触头断开，电动机M断电停转，同时KM自锁触头也断开，因此松开SB1，接触器KM线圈不再获电，需从头起动。QSL1L2L3FU1FU2FRSB1KMSB2KMFRV1W1U1KMM3~单向运行电气控制线路3、两地起动和两地停止控制线电动机两地起动和两地停止控制线路如下图。电动机若要两地起动，可按按钮SB3或SB4；若要两地停止，可按按钮SB2或SB2。电机与电气控制实训报告QSL1L2L3FU1FU2FRSB1KMSB2SB3SB4KMFRV1KMU1M3~W1两地运行电气控制线路4、点动和起动混淆控制线路电动机点动和起动混淆控制线路如下图。合上电源开关QS后，按下起动按钮SB2，接触器KM线圈获电吸归并自锁，KM常开主触头闭合，电动机M起动运行。若按下起动按钮SB3，接触器KM线圈获电吸合KM常开主触头闭合，电动机M起动运行。因为起动按钮SB3的常闭协助触头断开接触器KM的自锁回路，因此是点动控制。电机与电气控制实训报告QSL1L2L3FU1FU2FRSB1KMSB2SB3KMFRV1KMU1M3~W1点动和起动混淆电气控制线路（二）、正反向运行控制线路生产机械常常要求运动零件能够正反两个方向运行，这就要求电动机能够正反转控制。若将接至电动机三相电源进线中随意两相对换接线，即可达到反转的目的，常用的电动机正反转控制线路有以下几种：1、接触器联锁的正反转控制线路接触器联锁的正反转控制线路采纳两个接触器，即正转的接触器KM1和反转接触器KM2。当接触器KM1三对主触头接通时，三相电源相序按L1、L2、L3接入电动机。而当KM2的三对主触头接通时，三相电源相序按L2、L1接入电动机，电动机即反转。L3、线路要求接触器KM1和KM2不可以同时通电，不然它们的主触头就会一电机与电气控制实训报告起闭合，造成L1、L3两相短路。为此在KM1和KM2线圈各自支路中互相1副常闭协助触头，以保证接触KM1和KM2的线圈不会同时通电。KM1和KM2的这2副常闭协助触头在线路中所起的作用称为联锁作用，这2副常闭辅助触头叫做联锁触头。正转控制时，按下按钮SB2，接触器KM1线圈获电吸合，KM1主触头闭合，电动机M起动正转，同时KM1的自锁触头闭合，联锁触头断开。反转控制时，一定先按停止按钮SB1，接触器KM1线圈断电开释，KM1SB3，接触器KM2线圈获电吸触头复位，电动机断电；而后按下反转按钮合，KM2主触头闭合，电动机M起动反转，同时KM2自锁触头闭合，联锁触头断开。QSL1L2L3FU1FU2FRSB1KM1KM1KM2SB2SB3KM2KM2FRV1U1KM1KM2W1KM1M3~接触器联锁正反转电气控制线路电机与电气控制实训报告这类线路的弊端是操作不方便，因为要改变电动机的方向，一定按停止按钮SB1，再按反向按钮SB3才能使电动机反转。2、按钮联锁的正反转控制线路按钮联锁的正反转控制线路的动作原理与接触器联锁的正反转控制线路基真相像。但因为采纳了复合按钮，当按下反转按钮SB3时，使接在正...
