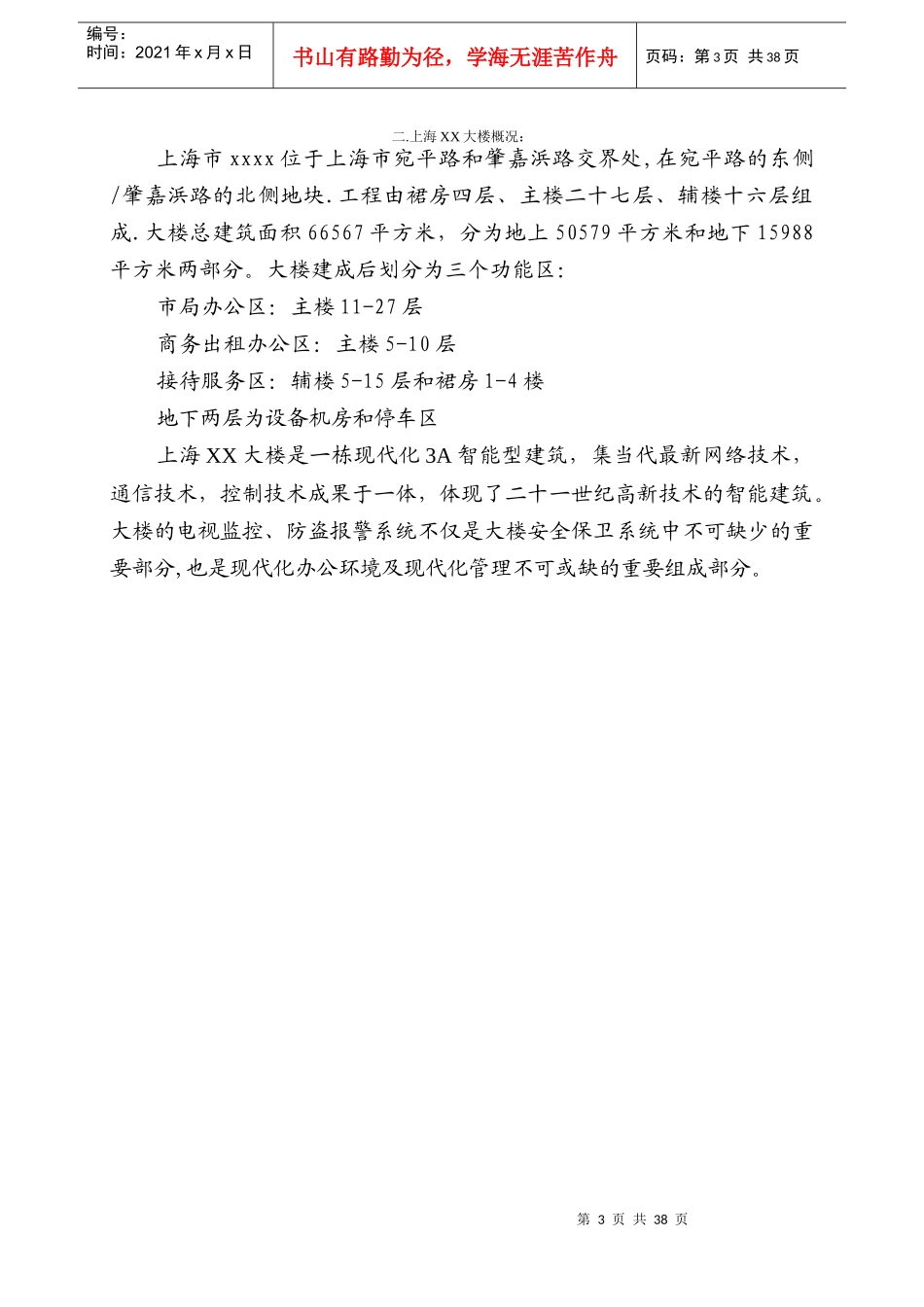

第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共38页一．设计依据：1．用户提供的使用要求、建筑平面图和大楼的功能分割区域。2．国家有关的设计标准和规范:1>《智能建筑设计标准》(DBJ08-47-95)2>《民用建筑电气设计规范》(JGJ/T16-92)3>《商用建筑线缆标准》(EIA/TIA-569)4>GB50198-94《民用闭路监视电视系统工程技术规范》5>GA/T74-94《安全防范系统通用图形符号》6>GA/T75-94《安全防范工程程序与要求》7>GB104081-89入侵探测器通用技术条件8>GB104087-1996超声和被动红外入侵探测器第2页共38页第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共38页第3页共38页第2页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共38页二.上海XX大楼概况：上海市xxxx位于上海市宛平路和肇嘉浜路交界处,在宛平路的东侧/肇嘉浜路的北侧地块.工程由裙房四层、主楼二十七层、辅楼十六层组成.大楼总建筑面积66567平方米，分为地上50579平方米和地下15988平方米两部分。大楼建成后划分为三个功能区：市局办公区：主楼11-27层商务出租办公区：主楼5-10层接待服务区：辅楼5-15层和裙房1-4楼地下两层为设备机房和停车区上海XX大楼是一栋现代化3A智能型建筑，集当代最新网络技术，通信技术，控制技术成果于一体，体现了二十一世纪高新技术的智能建筑。大楼的电视监控、防盗报警系统不仅是大楼安全保卫系统中不可缺少的重要部分,也是现代化办公环境及现代化管理不可或缺的重要组成部分。第4页共38页第3页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共38页三．安保系统防护范围：由于整个大楼分为三个不同的功能区，对于不同的功能区，安保系统的要求也有所不同。1．闭路电视监控系统：在商务出租办公区（主楼的5-10层），由于人员较杂所以在每层楼面的电梯厅(3、4号电梯厅)安装一台固定摄像机，以观察进入该层楼面的人员。(5,6,7,8号电梯为高区电梯)客房区（辅楼的5-15层）,人员流动性强，是重点监视的部位，所以在每层楼面的通道两头各安装一台固定摄像机，可以观察到电梯厅和每个人所进入的房间。在主楼的11-27层的市局办公区，是单位内部使用的办公层，我们只在重要的层面（如档案室、计算机机房等）的通道内安装摄像机，以确保这些重要场所的安全。在2-4楼的公共服务区，人员流动较大，在人流密集的电梯厅、自动楼梯口安装固定摄像机。在功能分割层的消防梯安装摄像机，监视从消防梯上跨越功能区域的人员。（如五楼的三部消防梯，十一楼的A1消防梯和十五楼的消防梯）底层是整幢大楼的人员出入最平凡的地方，在大楼对外的四扇大门处各安装一台摄像机，观察出入大楼的人员。考虑到大门口的摄像机是从里朝外观察，逆光较大，所以采用超动态的逆光补偿的摄像机。在七个电梯厅各安装一台摄像机，观察乘电梯上楼人员的情况。在7部消防楼梯和自动楼梯口各安装一台固定摄像机，观察从楼梯上楼的人员情况。在两个进门大厅各安装一台带云台旋转变焦的摄像机，可以跟踪观察可疑对象。在客房区的总服务台安装一台固定摄像机。在室外建筑物大门外安装1台全天候摄像机，确保大楼夜间的外来非法侵入。在地下3层楼面的车库出入口各安装一台固定摄像机，以观察车辆的进出情况。在3层楼面的电梯厅安装摄像机，可以观察人员进出的情第5页共38页第4页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共38页况。在12部电梯桥厢内安装摄像机，可以看到乘电梯进入各层面的人员的情况。金库和金库的出入通道不包括在此方案中。2．防盗报警系统：在一层主要出入口安装五个吸顶式的红外微波双鉴探头，防止在夜间的非法闯入。在客房区域每层楼面设置一个手动报警按钮，在发生紧急情况时可向安保控制中心发出报警信号。共11个。在局机关办公区、出租办公区和二到四楼，每层楼面各设置两个红外微波双鉴探头。防止夜间非法人员的闯入。3．防盗报警与闭路电视监控、灯光的联动。在设防的情况下，一旦有非法闯入该防区，系统即产生报警信号显示于计算机的屏幕中，警号发出报警...
