卢旺达15MW电气运行规程VIP免费

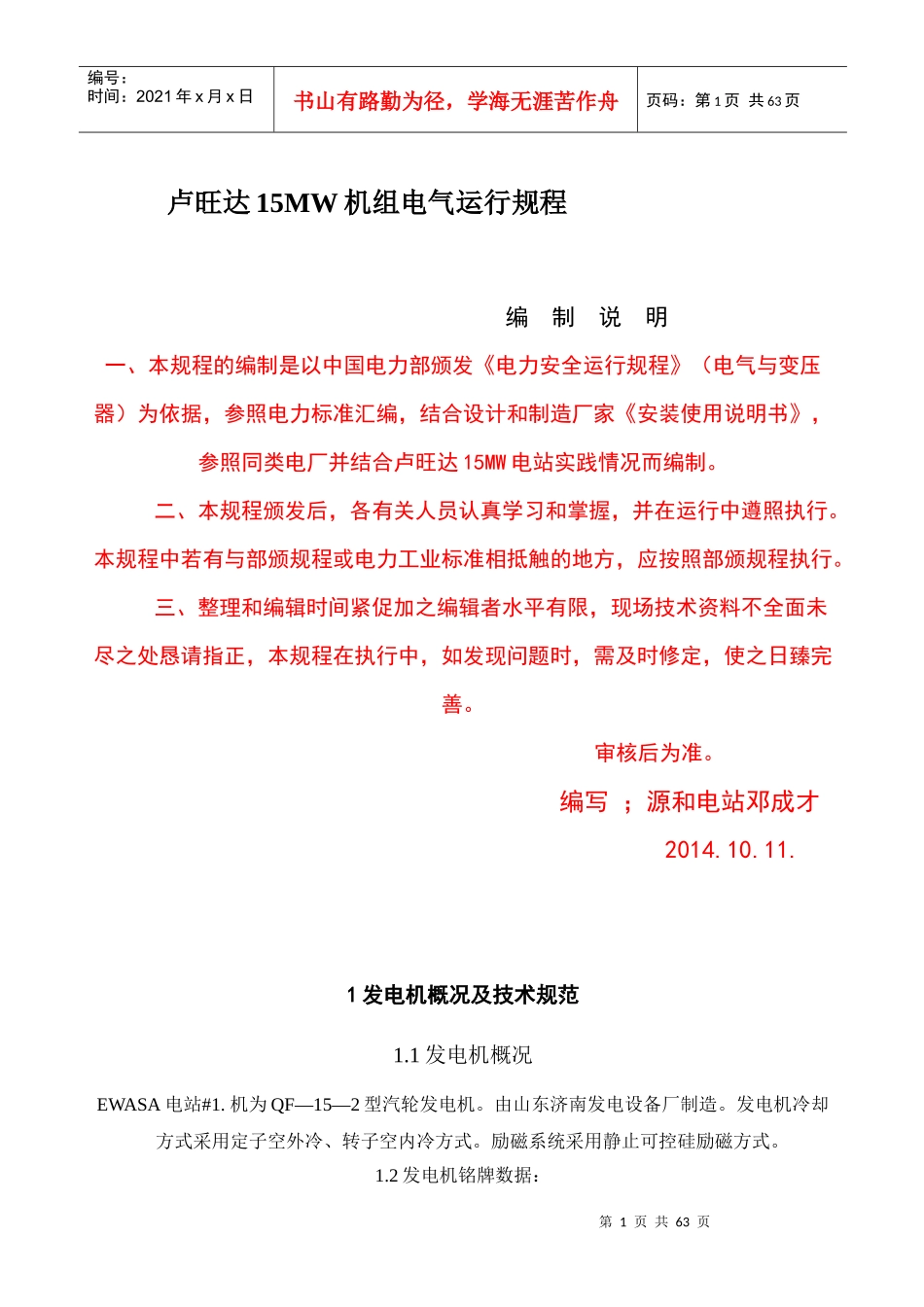

卢旺达15MW电气运行规程_第1页
1/63

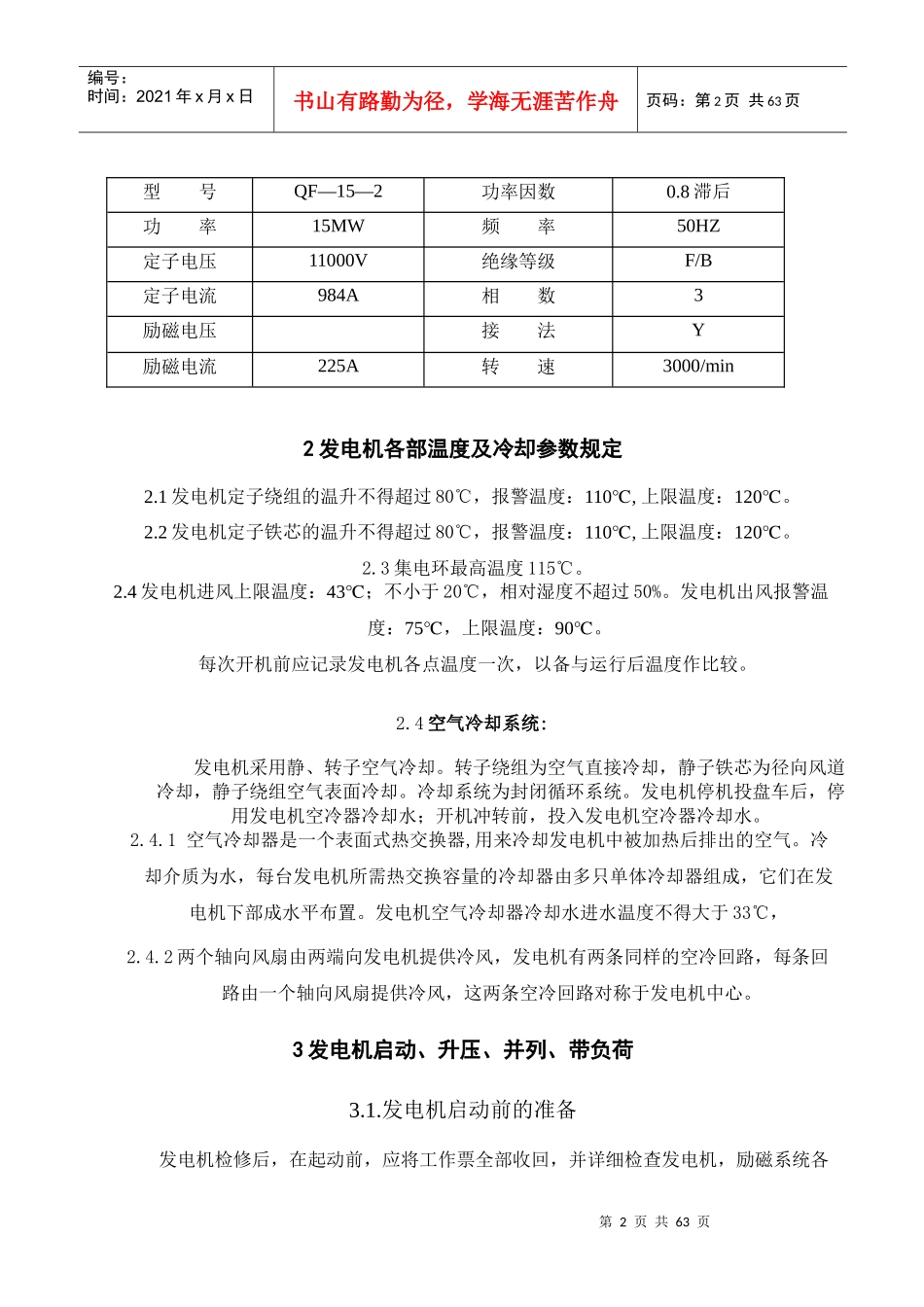

卢旺达15MW电气运行规程_第2页
2/63

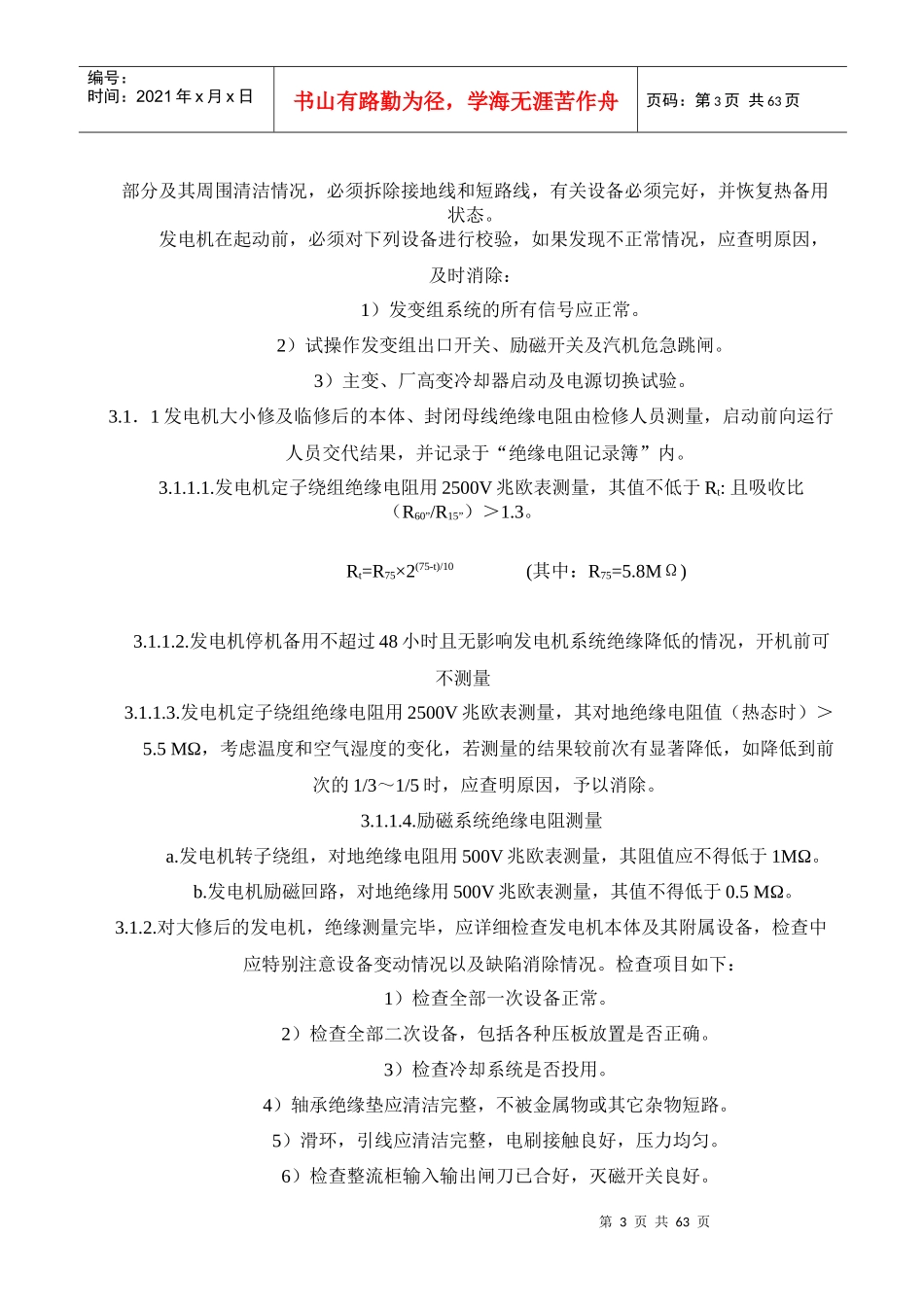

卢旺达15MW电气运行规程_第3页
3/63
第1页共63页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共63页卢旺达15MW机组电气运行规程编制说明一、本规程的编制是以中国电力部颁发《电力安全运行规程》(电气与变压器)为依据,参照电力标准汇编,结合设计和制造厂家《安装使用说明书》,参照同类电厂并结合卢旺达15MW电站实践情况而编制。二、本规程颁发后,各有关人员认真学习和掌握,并在运行中遵照执行。本规程中若有与部颁规程或电力工业标准相抵触的地方,应按照部颁规程执行。三、整理和编辑时间紧促加之编辑者水平有限,现场技术资料不全面未尽之处恳请指正,本规程在执行中,如发现问题时,需及时修定,使之日臻完善。审核后为准。编写;源和电站邓成才2014.10.11.1发电机概况及技术规范1.1发电机概况EWASA电站#1.机为QF—15—2型汽轮发电机。由山东济南发电设备厂制造。发电机冷却方式采用定子空外冷、转子空内冷方式。励磁系统采用静止可控硅励磁方式。1.2发电机铭牌数据:第2页共63页第1页共63页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共63页型号QF—15—2功率因数0.8滞后功率15MW频率50HZ定子电压11000V绝缘等级F/B定子电流984A相数3励磁电压接法Y励磁电流225A转速3000/min2发电机各部温度及冷却参数规定2.1发电机定子绕组的温升不得超过80℃,报警温度:110,℃上限温度:120℃。2.2发电机定子铁芯的温升不得超过80℃,报警温度:110,℃上限温度:120℃。2.3集电环最高温度115℃。2.4发电机进风上限温度:43℃;不小于20℃,相对湿度不超过50%。发电机出风报警温度:75℃,上限温度:90℃。每次开机前应记录发电机各点温度一次,以备与运行后温度作比较。2.4空气冷却系统:发电机采用静、转子空气冷却。转子绕组为空气直接冷却,静子铁芯为径向风道冷却,静子绕组空气表面冷却。冷却系统为封闭循环系统。发电机停机投盘车后,停用发电机空冷器冷却水;开机冲转前,投入发电机空冷器冷却水。2.4.1空气冷却器是一个表面式热交换器,用来冷却发电机中被加热后排出的空气。冷却介质为水,每台发电机所需热交换容量的冷却器由多只单体冷却器组成,它们在发电机下部成水平布置。发电机空气冷却器冷却水进水温度不得大于33℃,2.4.2两个轴向风扇由两端向发电机提供冷风,发电机有两条同样的空冷回路,每条回路由一个轴向风扇提供冷风,这两条空冷回路对称于发电机中心。3发电机启动、升压、并列、带负荷3.1.发电机启动前的准备发电机检修后,在起动前,应将工作票全部收回,并详细检查发电机,励磁系统各第3页共63页第2页共63页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共63页部分及其周围清洁情况,必须拆除接地线和短路线,有关设备必须完好,并恢复热备用状态。发电机在起动前,必须对下列设备进行校验,如果发现不正常情况,应查明原因,及时消除:1)发变组系统的所有信号应正常。2)试操作发变组出口开关、励磁开关及汽机危急跳闸。3)主变、厂高变冷却器启动及电源切换试验。3.1.1发电机大小修及临修后的本体、封闭母线绝缘电阻由检修人员测量,启动前向运行人员交代结果,并记录于“绝缘电阻记录簿”内。3.1.1.1.发电机定子绕组绝缘电阻用2500V兆欧表测量,其值不低于Rt:且吸收比(R60”/R15”)>1.3。Rt=R75×2(75-t)/10(其中:R75=5.8MΩ)3.1.1.2.发电机停机备用不超过48小时且无影响发电机系统绝缘降低的情况,开机前可不测量3.1.1.3.发电机定子绕组绝缘电阻用2500V兆欧表测量,其对地绝缘电阻值(热态时)>5.5MΩ,考虑温度和空气湿度的变化,若测量的结果较前次有显著降低,如降低到前次的1/3~1/5时,应查明原因,予以消除。3.1.1.4.励磁系统绝缘电阻测量a.发电机转子绕组,对地绝缘电阻用500V兆欧表测量,其阻值应不得低于1MΩ。b.发电机励磁回路,对地绝缘用500V兆欧表测量,其值不得低于0.5MΩ。3.1.2.对大修后的发电机,绝缘测量完毕,应详细检查发电机本体及其附属设备,检查中应特别注意设备变动情况以及缺陷消除情况。检查项目如下:1)检查全部一次设备正常。2)检查全部二次设备,包括各种压板放置是否正确。3...
