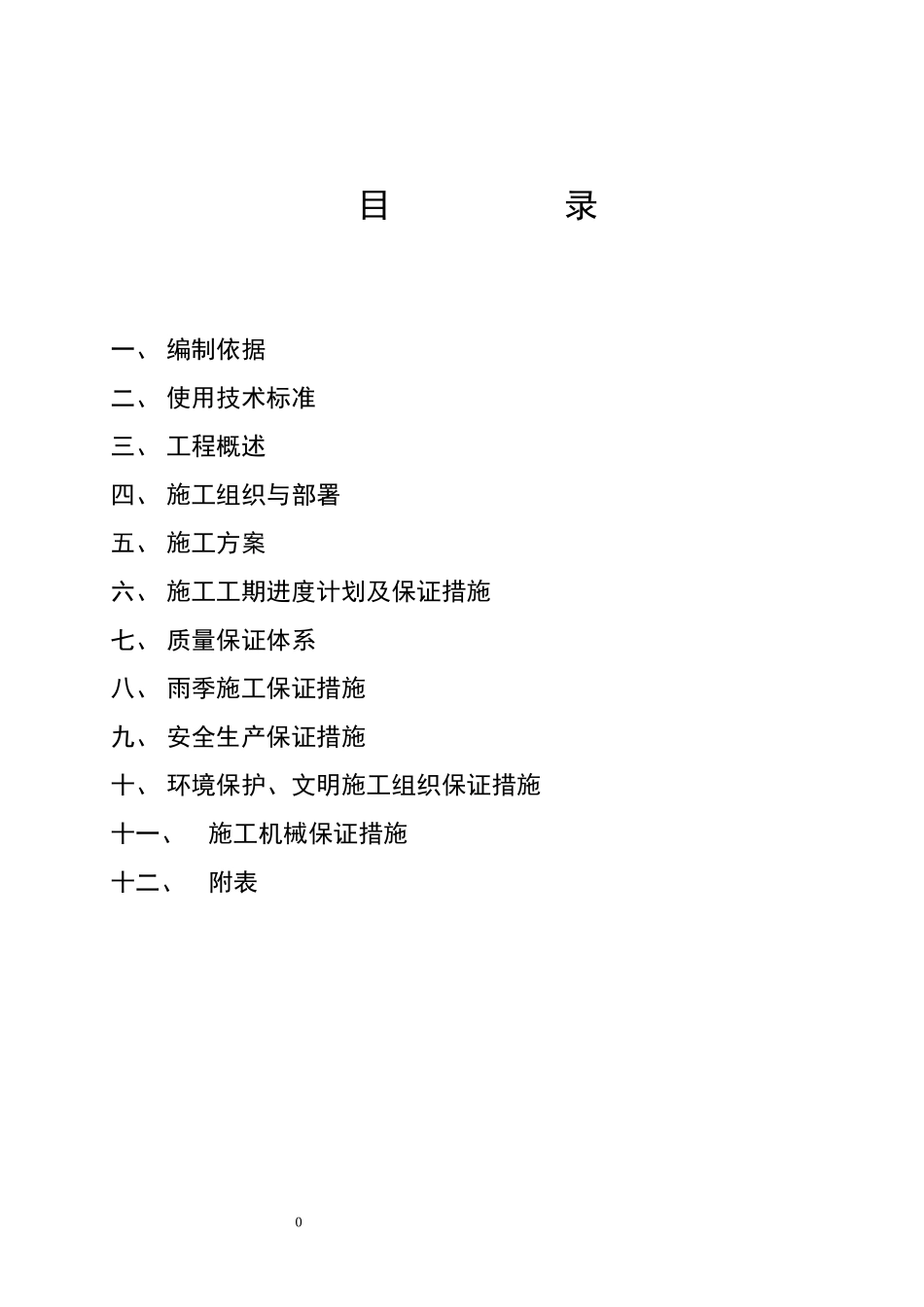

目录一、编制依据二、使用技术标准三、工程概述四、施工组织与部署五、施工方案六、施工工期进度计划及保证措施七、质量保证体系八、雨季施工保证措施九、安全生产保证措施十、环境保护、文明施工组织保证措施十一、施工机械保证措施十二、附表0施工组织设计一、编制依据1、根据招、投标文件及工程施工图纸。2、根据招标单位提供的补充说明、设计变更及相关技术文件。二、本工程采用的技术规范1、《公路沥青路面施工技术规范》JTGF40-2004；2、《城镇道路工程施工与质量验收规范》GJJ1-2008；3、《城市道路照明工程施工及验收规程》GJJ89-20014、《给水排水管道工程施工及验收规范》GB50268-2008；三、工程概况本工程位赤峰市林西县。新建部分为经一路（K1+866.66-K2+708.06）段、经十五路（K0+085.99-K0+429.36）段。米，属城市次干道，包括雨、污管道、城市道路及路灯。【经一路段】最大设计纵坡1.66%，最小设计纵坡为0.63%，凹型竖曲线半径为10000米，无凸型竖曲线，【经十五路段】最大设计纵坡0.65%，最小设计纵坡为0.65%，两条道路全线变坡点均不设竖曲线。【经一路段】路线红线宽20米，为一块板道路，车行道路面宽14米，两侧人行道宽3米，【经十五路段】路线红线宽24米，车行道路面宽18米，两侧人行道宽3米。【经一路段】车行道路面结构自上而下依次为：4cm细粒式沥青混凝土（AC-13F），改性乳化沥青粘层油（0.4kg/m2），5cm中粒式沥青混凝土（AC-20F），乳化沥青透层油0.9L/m2，撒碎石小料，20cm水泥稳定碎石（厂拌，1水泥用量5%）基层，20cm水泥稳定砂砾（厂拌，水泥用量3.5%）底层，20cm碎石土垫层，换填40cm碎石土，路表设计允许回弹弯沉[l]=0.01mm；人行道结构自上而下依次为：6cm环保砖，3cm厚1：3水泥砂浆，20cm水泥稳定砂砾（厂拌，水泥用量5%）基层；【经十五路段】车行道路面结构自上而下依次为：4cm细粒式沥青混凝土（AC-13F），改性乳化沥青粘层油（0.4kg/m2），7cm中粒式沥青混凝土（AC-25F）下面层，乳化沥青透层油0.9L/m2，撒碎石小料，20cm水泥稳定碎石（厂拌，水泥用量5%）基层，20cm水泥稳定砂砾（厂拌，水泥用量3.5%）底层，30cm碎石土垫层，换填40cm碎石土，路表设计允许回弹弯沉[l]=0.01mm；人行道结构自上而下依次为：6cm环保砖，3cm厚1：3水泥砂浆，20cm水泥稳定砂砾（厂拌，水泥用量5%）基层；路沿石（长度25cm），全部采用花岗岩条石路沿石。主要工程量：1.新建部分：【经一路段】新建沥青混凝土路12274.35m2、人行道5162.13m2、安砌路沿石1689.84m、异行路边石体积16.76m3(规格:0.5m*0.1m*0.1m)、树池侧石38.22m3(规:0.7m*0.1m*0.25m)；【经十五路段】新建沥青混凝土路6180.66m2、人行道2060.22m2、安砌路沿石686.74m异行路边石体积6.87m3(规格:0.5m*0.1m*0.1m)、树池侧石15.96m3(规2格:0.7m*0.1m*0.25m)。2.新建路灯：沿车行道两侧安装路灯照明方式：【经一路】高效节能高压钠灯，灯杆采用9m钢杆，双排单火，对称排列；【经十五路】高效节能高压钠灯，灯杆采用10m钢杆，双排单火，对称排列。电源进户线均为VV22-1KV，直埋引入过路处穿RC125保护套管，干线均为VV-1KV,穿FPC埋地敷设，支线均为BV500，2.5mm2沿灯杆内敷设。3新建污水、雨水、给水：雨水、污水管道均为钢筋混凝土管、给水管道均为PE管，【经一路段】DN500污水管道铺设412.27m、DN400污水管道铺设94m、DN600污水管道铺设铺设280m;DN600雨水管道212m、DN500雨水管道272m、DN400雨水管道24m；PE200给水管438.25m、PE110给水管30m。【经十五路段】DN600污水管道铺设390.67m、DN400污水管道铺设铺设114m;DN500雨水管道196m、PE300给水管371.21m、PE160给水管189.81m。【经一路段】砌筑雨水检查井20座，砌筑污水检查井27座、。给水检查井共11座【经十五路段】砌筑雨水检查井7座，砌筑污水检查井7座、。给水检查井共4座。四、施工组织与部署1、施工组织为保证该工程能优质、快速地完成，进场后我们将组建完善的3项目组织机构（见项目部组织机构框图），健全质量、安全保证体系，严格执行ISO9000质量保证体系的规则，派有全面理论知识和丰富施工经验的项目经理和项目工程师到现场组织施工。2...
