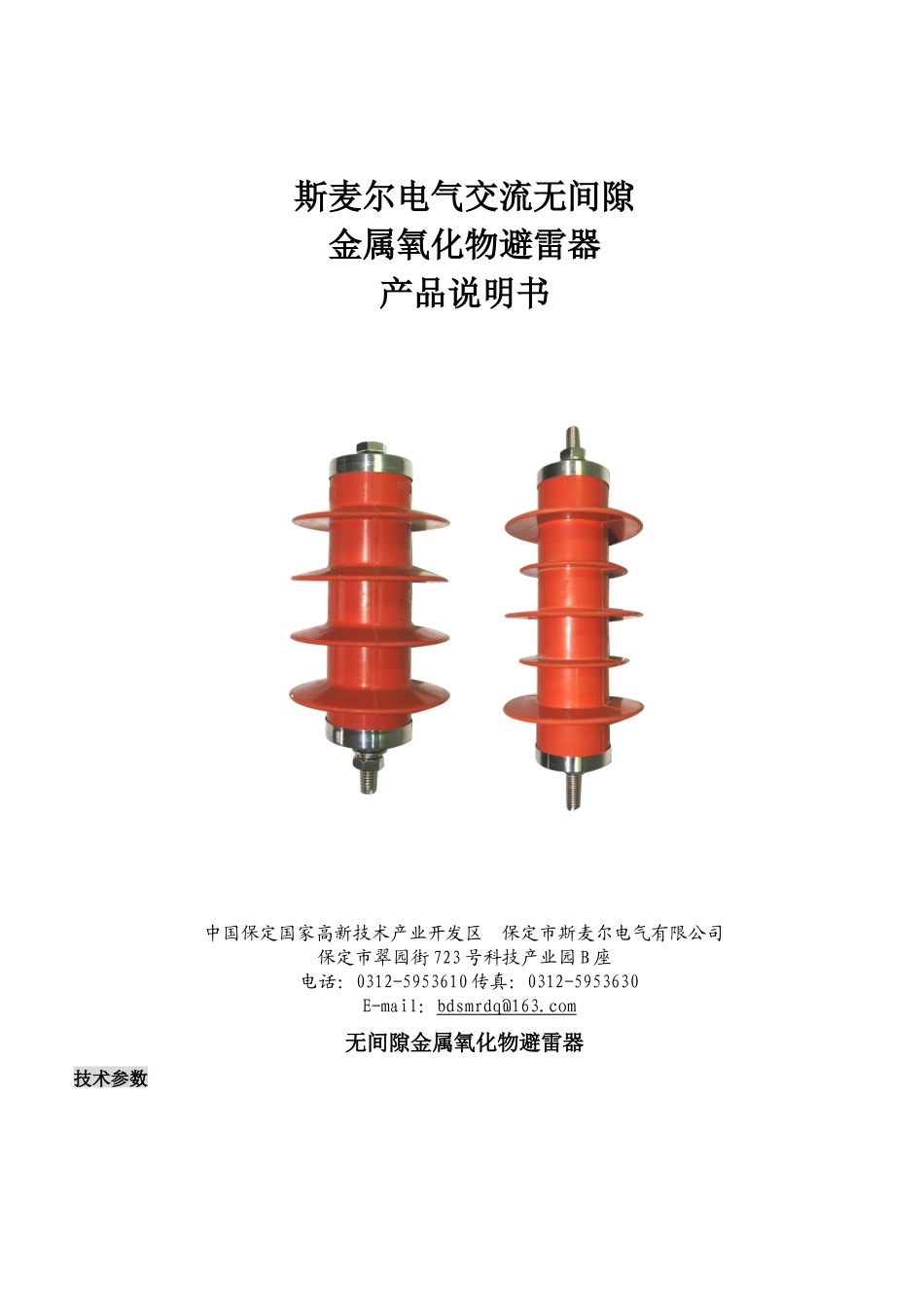

斯麦尔电气交流无间隙金属氧化物避雷器产品说明书中国保定国家高新技术产业开发区保定市斯麦尔电气有限公司保定市翠园街723号科技产业园B座电话：0312-5953610传真：0312-5953630E-mail：bdsmrdq@163.com无间隙金属氧化物避雷器技术参数第2页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共3页避雷器使用场所型号系统标称电压有效值kV避雷器额定电压有效值kV避雷器持续运行电压有效值kV直流1mA参考电压≥kV标称放电电流5kA通流容量陡坡冲击电流残压峰值≤kV雷电冲击电流残压峰值≤kV操作冲击电流残压峰值≤kV2ms方波冲击电流≥Ａ4/10us大电流冲击≥kA低压型SMR-HY1.5W-0.28/1.30.220.280.240.60-1.3-5010SMR-HY1.5W-0.5/2.60.380.500.421.20-2.6-5010配电型SMR-HY5WS-5/17354.08.019.617.014.510065SMR-HY5WS-10/306108.015.034.530.025.510065SMR-HY5WS-17/50101713.625.057.550.042.510065电站型SMR-HY5WZ-5/13.5354.07.515.513.511.520065SMR-HY5WZ-10/276108.014.431.027.023.020065SMR-HY5WZ-17/45101713.624.051.845.038.320065SMR-HY5WZ-51/134355140.873.0154.0134.0114.020065发电机型SMR-HY5WD-4/9.53.15*43.25.710.79.57.640065SMR-XNX-HY5WD-8/18.76.3*86.311.321.018.715.040065SMR-XNX-HY5WD-13.5/3110.5*13.510.518.634.731.025.040065SMR-HY5WD-17.5/4013.8*17.513.824.444.840.032.040065电动机型SMR-HY2.5WD-4/9.53.15*43.25.710.79.57.620065SMR-HY2.5WD-8/18.76.3*86.311.321.018.715.020065SMR-HY2.5WD-13.5/3110.5*13.510.518.634.731.025.020065中性点型SMR-HY1.5WD-2.4/63.15*2.41.93.4-6.05.020065SMR-HY1.5WD-4.8/126.3*4.83.86.8-12.01.020065SMR-HY1.5WD-8/1910.5*86.411.4-19.015.920065电容器型SMR-HY5WR-10/27610814.4-27.021.0400/60065SMR-HY5WR-17/46101713.624.0-46.035.0400/60065SMR-HY5WR-51/134355140.873.0-134.0105.0400/60065注：“*”表示电机额定电压有效值。第3页共3页第2页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共3页型号说明本品依据GB11032-2000《交流无间隙金属氧化物避雷器》，以SMR-HY5WS-17/50为例对其型号说明如下：SMR:保定市斯麦尔电气有限公司Y：金属氧化物避雷器；H：复合外套，无H即为瓷套；5：标称放电电流，因电压等级而异；W:表示无间隙，C表示串联间隙，B表示并联间隙；S:表示配电型，Z表示电站型,D表示电机型，R表示电容型，T表示铁道型：17:避雷器额定电压(kV)，即允许加在避雷器上的最大允许工频电压有效值，因型号和电压等级而异。50:标称放电电流下最大残压峰值(kV),因型号和电压等级而异。使用条件1)环境温度：-40℃～+60℃；2)海拔高度：小于2000m（高于2000m请选用高原型产品）；3)额定频率：48Hz～62Hz；4）最大风速不得超过35m/s；5）地震裂度7度及以下地区；试验项目1)直流1mA参考电压：在避雷器两端施加直流电压，待流过避雷器的电流稳定于1mA后，读出的电压数值，该值不得小于技术参数表中的规定值。2)泄漏电流：在避雷器的两端施加0.75倍直流1mA参考电压，此时流过避雷器的泄漏电流不大于50微安；3)不得对本产品进行工频放电电压试验。
