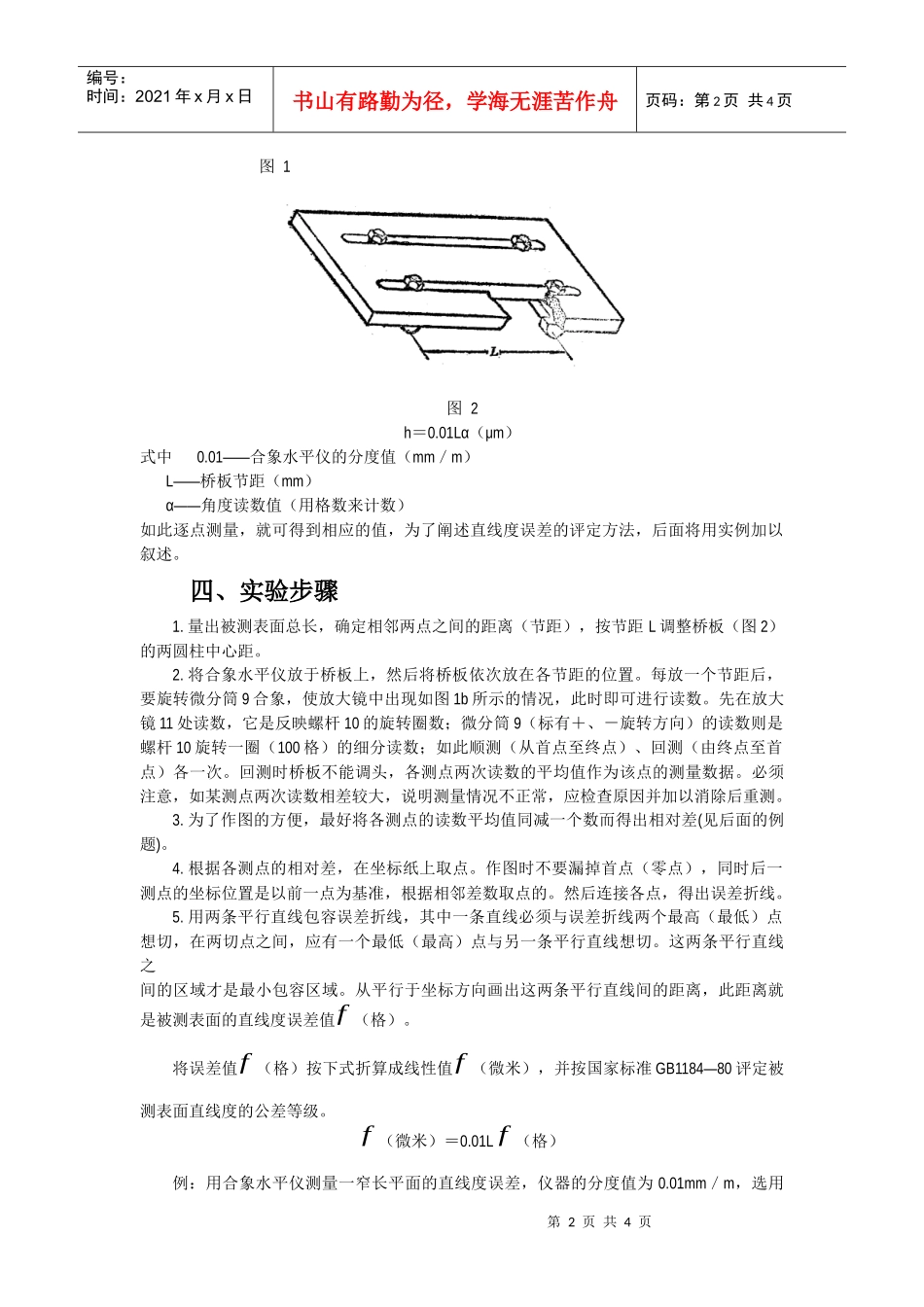

第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页实验四用合象水平仪或框式水平仪测量直线度误差一、实验目的1.掌握用水平仪测量直线度误差的方法及数据处理。2.加深对直线度误差定义的理解。二、实验内容用合象水平仪或框式水平仪测量直线度误差。三、测量原理及计量器具说明机床、仪器导轨或其他窄而长的平面，为了控制其直线度误差，常在给定平面（垂直平面、水平平面）内进行检测。常用的计量器具有框式水平仪、合象水平仪、电子水平仪和自准直仪等。使用这类器具的共同特点是测定微小角度变化。由于被测表面存在着直线度误差，计量器具置于不同的被测部位上，其倾斜角度就要发生相应的变化。如果节距（相邻两测点的距离）一经确定，这个变化的微小倾角与被测相邻两点的高低差就有确切的对应关系。通过对逐个节距的测量，得出变化的角度，用作图或计算，即可求出被测表面的直线度误差。由于合象水平仪的测量准确度高、测量范围大（±10mm/m）、测量效率高、价格便宜、携带方便等优点，故在检测工作中得到了广泛的采用。合象水平仪的结构如图1a、d所示，它由底板1和壳体4组成外壳基体，其内部则由杠杆2、水准器8、两个棱镜7、测量系统9、10、11以及放大镜6所组成。使用时将合象水平仪放于桥板（图2）上相对不动，再将桥板放于被测表面上。如果被测表面无直线度误差，并与自然水平基准平行，此时水准器的气泡则位于两棱镜的中间位置，气泡边缘通过合象棱镜7所产生的影象，在放大镜6中观察将出现如图1b所示的情况。但在实际测量中，由于被测表面安放位置不理想和被测表面本身不直，导致气泡移动，其视场情况将如图1c所示。此时可转动测微螺杆10，使水准器转动一角度，从而使气泡返回棱镜组7的中间位置，则图1c中两影象的错移量△消失而恢复成一个光滑的半圆头（图1b）。测微螺杆移动量s导致水准器的转角α（图1d）与被测表面相邻两点的高低差h有确切的对应关系，即第2页共4页第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页图1图2h＝0.01Lα（μm）式中0.01——合象水平仪的分度值（mm／m）L——桥板节距（mm）α——角度读数值（用格数来计数）如此逐点测量，就可得到相应的值，为了阐述直线度误差的评定方法，后面将用实例加以叙述。四、实验步骤1.量出被测表面总长，确定相邻两点之间的距离（节距），按节距L调整桥板（图2）的两圆柱中心距。2.将合象水平仪放于桥板上，然后将桥板依次放在各节距的位置。每放一个节距后，要旋转微分筒9合象，使放大镜中出现如图1b所示的情况，此时即可进行读数。先在放大镜11处读数，它是反映螺杆10的旋转圈数；微分筒9（标有＋、－旋转方向）的读数则是螺杆10旋转一圈（100格）的细分读数；如此顺测（从首点至终点）、回测（由终点至首点）各一次。回测时桥板不能调头，各测点两次读数的平均值作为该点的测量数据。必须注意，如某测点两次读数相差较大，说明测量情况不正常，应检查原因并加以消除后重测。3.为了作图的方便，最好将各测点的读数平均值同减一个数而得出相对差(见后面的例题)。4.根据各测点的相对差，在坐标纸上取点。作图时不要漏掉首点（零点），同时后一测点的坐标位置是以前一点为基准，根据相邻差数取点的。然后连接各点，得出误差折线。5.用两条平行直线包容误差折线，其中一条直线必须与误差折线两个最高（最低）点想切，在两切点之间，应有一个最低（最高）点与另一条平行直线想切。这两条平行直线之间的区域才是最小包容区域。从平行于坐标方向画出这两条平行直线间的距离，此距离就是被测表面的直线度误差值f（格）。将误差值f（格）按下式折算成线性值f（微米），并按国家标准GB1184—80评定被测表面直线度的公差等级。f（微米）＝0.01Lf（格）例：用合象水平仪测量一窄长平面的直线度误差，仪器的分度值为0.01mm／m，选用第3页共4页第2页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共4页的桥板节距L＝200mm，测量直线度记录数据见附表。若被测平面直线度的公差等级为5级，试用作图法评定该平面的直线度误差是否...
