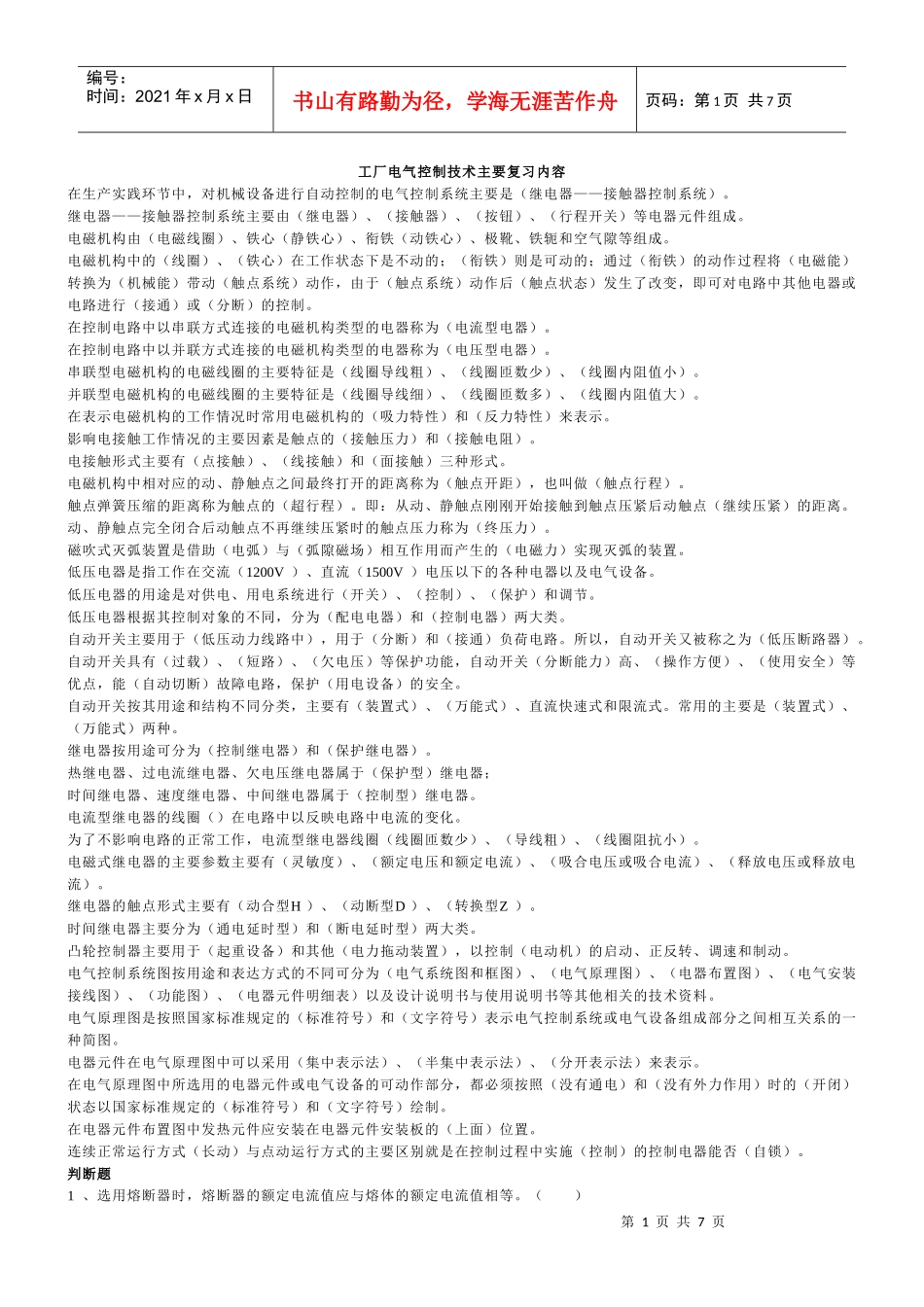

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页工厂电气控制技术主要复习内容在生产实践环节中，对机械设备进行自动控制的电气控制系统主要是（继电器——接触器控制系统）。继电器——接触器控制系统主要由（继电器）、（接触器）、（按钮）、（行程开关）等电器元件组成。电磁机构由（电磁线圈）、铁心（静铁心）、衔铁（动铁心）、极靴、铁轭和空气隙等组成。电磁机构中的（线圈）、（铁心）在工作状态下是不动的；（衔铁）则是可动的；通过（衔铁）的动作过程将（电磁能）转换为（机械能）带动（触点系统）动作，由于（触点系统）动作后（触点状态）发生了改变，即可对电路中其他电器或电路进行（接通）或（分断）的控制。在控制电路中以串联方式连接的电磁机构类型的电器称为（电流型电器）。在控制电路中以并联方式连接的电磁机构类型的电器称为（电压型电器）。串联型电磁机构的电磁线圈的主要特征是（线圈导线粗）、（线圈匝数少）、（线圈内阻值小）。并联型电磁机构的电磁线圈的主要特征是（线圈导线细）、（线圈匝数多）、（线圈内阻值大）。在表示电磁机构的工作情况时常用电磁机构的（吸力特性）和（反力特性）来表示。影响电接触工作情况的主要因素是触点的（接触压力）和（接触电阻）。电接触形式主要有（点接触）、（线接触）和（面接触）三种形式。电磁机构中相对应的动、静触点之间最终打开的距离称为（触点开距），也叫做（触点行程）。触点弹簧压缩的距离称为触点的（超行程）。即：从动、静触点刚刚开始接触到触点压紧后动触点（继续压紧）的距离。动、静触点完全闭合后动触点不再继续压紧时的触点压力称为（终压力）。磁吹式灭弧装置是借助（电弧）与（弧隙磁场）相互作用而产生的（电磁力）实现灭弧的装置。低压电器是指工作在交流（1200V）、直流（1500V）电压以下的各种电器以及电气设备。低压电器的用途是对供电、用电系统进行（开关）、（控制）、（保护）和调节。低压电器根据其控制对象的不同，分为（配电电器）和（控制电器）两大类。自动开关主要用于（低压动力线路中），用于（分断）和（接通）负荷电路。所以，自动开关又被称之为（低压断路器）。自动开关具有（过载）、（短路）、（欠电压）等保护功能，自动开关（分断能力）高、（操作方便）、（使用安全）等优点，能（自动切断）故障电路，保护（用电设备）的安全。自动开关按其用途和结构不同分类，主要有（装置式）、（万能式）、直流快速式和限流式。常用的主要是（装置式）、（万能式）两种。继电器按用途可分为（控制继电器）和（保护继电器）。热继电器、过电流继电器、欠电压继电器属于（保护型）继电器；时间继电器、速度继电器、中间继电器属于（控制型）继电器。电流型继电器的线圈（）在电路中以反映电路中电流的变化。为了不影响电路的正常工作，电流型继电器线圈（线圈匝数少）、（导线粗）、（线圈阻抗小）。电磁式继电器的主要参数主要有（灵敏度）、（额定电压和额定电流）、（吸合电压或吸合电流）、（释放电压或释放电流）。继电器的触点形式主要有（动合型H）、（动断型D）、（转换型Z）。时间继电器主要分为（通电延时型）和（断电延时型）两大类。凸轮控制器主要用于（起重设备）和其他（电力拖动装置），以控制（电动机）的启动、正反转、调速和制动。电气控制系统图按用途和表达方式的不同可分为（电气系统图和框图）、（电气原理图）、（电器布置图）、（电气安装接线图）、（功能图）、（电器元件明细表）以及设计说明书与使用说明书等其他相关的技术资料。电气原理图是按照国家标准规定的（标准符号）和（文字符号）表示电气控制系统或电气设备组成部分之间相互关系的一种简图。电器元件在电气原理图中可以采用（集中表示法）、（半集中表示法）、（分开表示法）来表示。在电气原理图中所选用的电器元件或电气设备的可动作部分，都必须按照（没有通电）和（没有外力作用）时的（开闭）状态以国家标准规定的（标准符号）和（文字符号）绘制。在电器元件布置图中发热元件应安装在电器元件安装板的（上面）位置。连续正常运行方...
