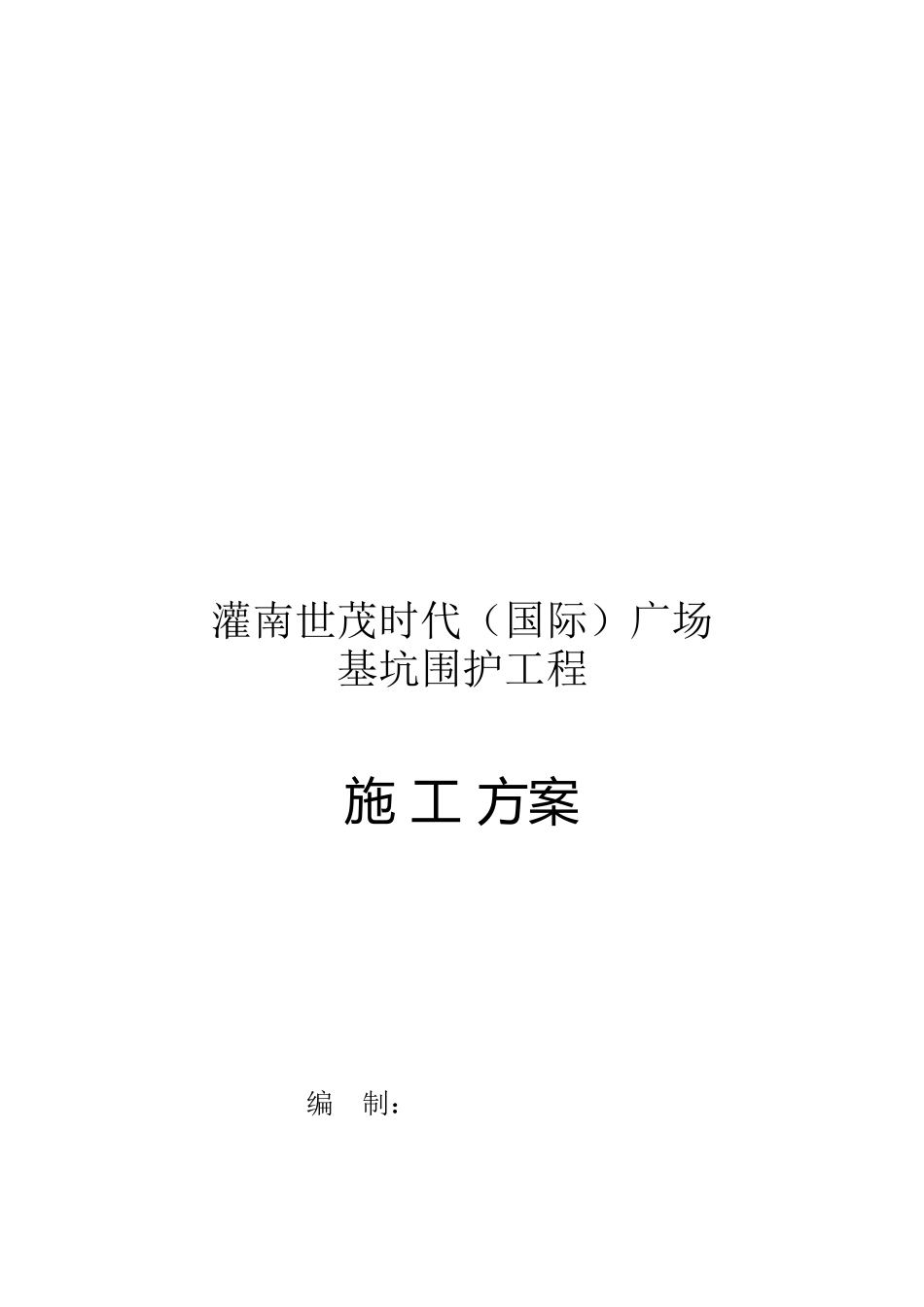

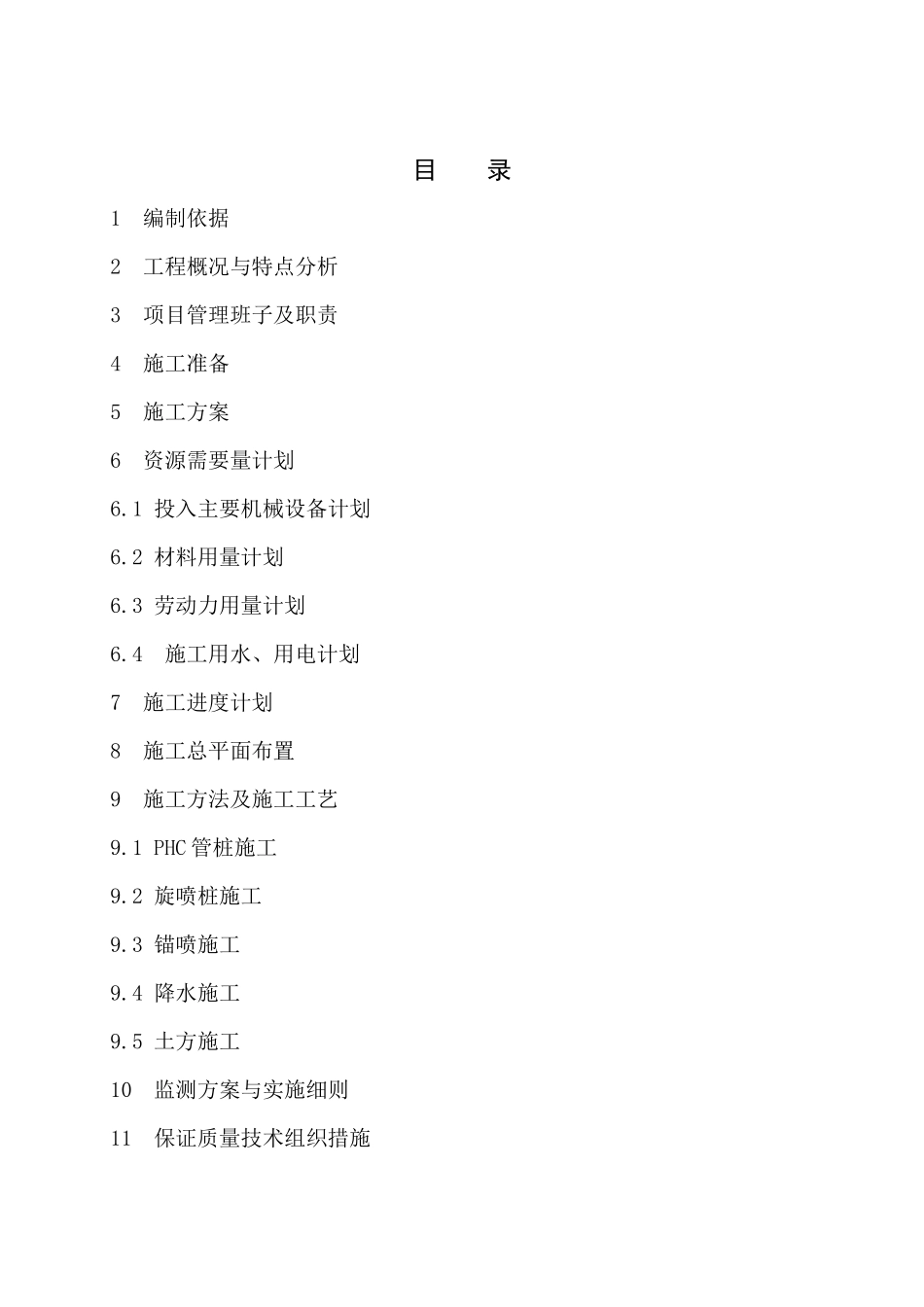

灌南世茂时代（国际）广场基坑围护工程施工方案编制：审核：上海市第五建筑有限公司二○○八年七月目录1编制依据2工程概况与特点分析3项目管理班子及职责4施工准备5施工方案6资源需要量计划6.1投入主要机械设备计划6.2材料用量计划6.3劳动力用量计划6.4施工用水、用电计划7施工进度计划8施工总平面布置9施工方法及施工工艺9.1PHC管桩施工9.2旋喷桩施工9.3锚喷施工9.4降水施工9.5土方施工10监测方案与实施细则11保证质量技术组织措施第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共42页12保证工期技术组织措施13安全生产和文明施工措施14基坑围护工程应急预案及应急措施第2页共42页第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共42页1编制依据1.1《岩土工程勘察报告》1.2《建筑地基基础工程施工质量验收规范》1.3《建筑基坑支护技术规程》（JGJ120-99）2基坑围护工程概况及特点分析2.1工程概况围护结构形式：放坡+PHC管桩+旋喷桩；放坡+PHC管桩+旋喷桩+喷锚。基坑底周长：约758m基坑围护安全等级：基坑侧壁安全等级Ⅱ级，重要性系数取1.0地下室：现浇钢筋砼框架—剪力墙结构。计划施工工期：20日历天工程质量：合格2.2工程水文地质概况拟建场地位于原灌南县政府丁侧。根据灌南县建筑设计有限公司提供的地质资料，地层结构从上到下由主要土层的基本特征分述如下：（1）杂填土以碎砖、石、砼块等建筑垃圾为主，层部为生活垃圾。本层土地表层均有分布。地层厚度过1.70～3.5m，平均厚度2.32，层地埋深为1.70～3.5m。（2）淤泥质粘土：黄色～灰色，软塑，饱水。土质均匀、细腻。玻璃光泽、摇震反应无、干强度高、韧性高、土层结构为重塑结构。本层土场地内局部孔缺失。地层厚度0.70～1.7m，平均厚度1.03m，层底埋深为2.80～3.80m。（3）淤泥：灰色、流塑、饱水，富含有机物质，有轻微腐臭味，土质均匀、细腻第3页共42页第2页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共42页呈膏状。孔隙比大，压缩性高，强度低。玻璃光泽、摇震反应无、干强度高、韧性高、土层结构为片堆结构。地层分面稳定。地层厚底2.20～3.50m，平均厚底2.20～3.5m，平均厚底2.93m，层底埋深为5.60～6.70m。（4-1）粘土：灰色～黄褐色，可塑，饱水。土质均匀、细腻。玻璃光泽、摇震反应无、干强度高、韧性高、土层结构为蜂窝结构。地层分布稳定。地层厚底0.60～1.4m，平均厚度0.96m，层底埋深为6.70～7.50m。（4-2）粘土：黄褐色，可塑，土质较均匀。玻璃光泽、摇震反应无、干强度度、韧性高、土层结构为蜂窝结构。夹大量钙质结核。地层分布稳定。本层土厚度变化较大。地层厚度2.30～6.30m，平均厚度4.21m。层底埋深为9.20～17.30m。（4-3）粘土：黄褐色，可塑，土质均匀、细腻。玻璃光泽、摇震反应无、干强度高、韧性高、土层结构为蜂窝结构。偶见钙质结构。本层土局部孔缺失。地层厚度2.70～7.60m，平均厚度5.26m，层底埋深为10.70～17.00m。（5）粉质粘土：黄褐色～青灰色，可塑，矿物成分均匀细腻，不含粗颗粒包裹体。玻璃光泽，摇震反应慢、干强度中等、土层结构为蜂窝结构。地层分部稳定。地层厚度2.3设计技术要求2.3.1PHC管桩采用φ500-100-A型，桩长12～15m。桩顶标高为＋2.65m，要求桩端进入淤泥质土夹细砂层1.0m。桩距900mm，垂直度偏差≤0.5%，桩位偏差≤50mm。2.3.2旋喷桩：成孔直径φ600mm，垂直度偏差≤0.5%；提升速度≤0.2m/min，旋转速度10～20r/min，喷浆量不小于1200ml/s，水灰比0.8～1.0，水泥土抗压强度≥1.5n/mm2。2.3.3锚管直径为φ48，成孔直径80mm，锚管长度3.5～7.0m，要求随成孔随注浆。2.3.4喷射砼：C20混凝土，水泥为32.5R，配合比为水泥：砂：石子第4页共42页第3页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共42页＝1：2：2；钢筋网钢筋为HPR235(或Q235)，加强钢筋为HRB335，保护层均不少于30mm。喷射作业应分段分层进行，同一分段内喷射顺序应自下而上，喷射完成后应喷水养护7d。在基坑底上来800mm处设置一排泄水孔，泄水孔采用φ＝50mmPVC管，i＝...
