新型产业园食品产业区排水工程施工组织设计VIP免费

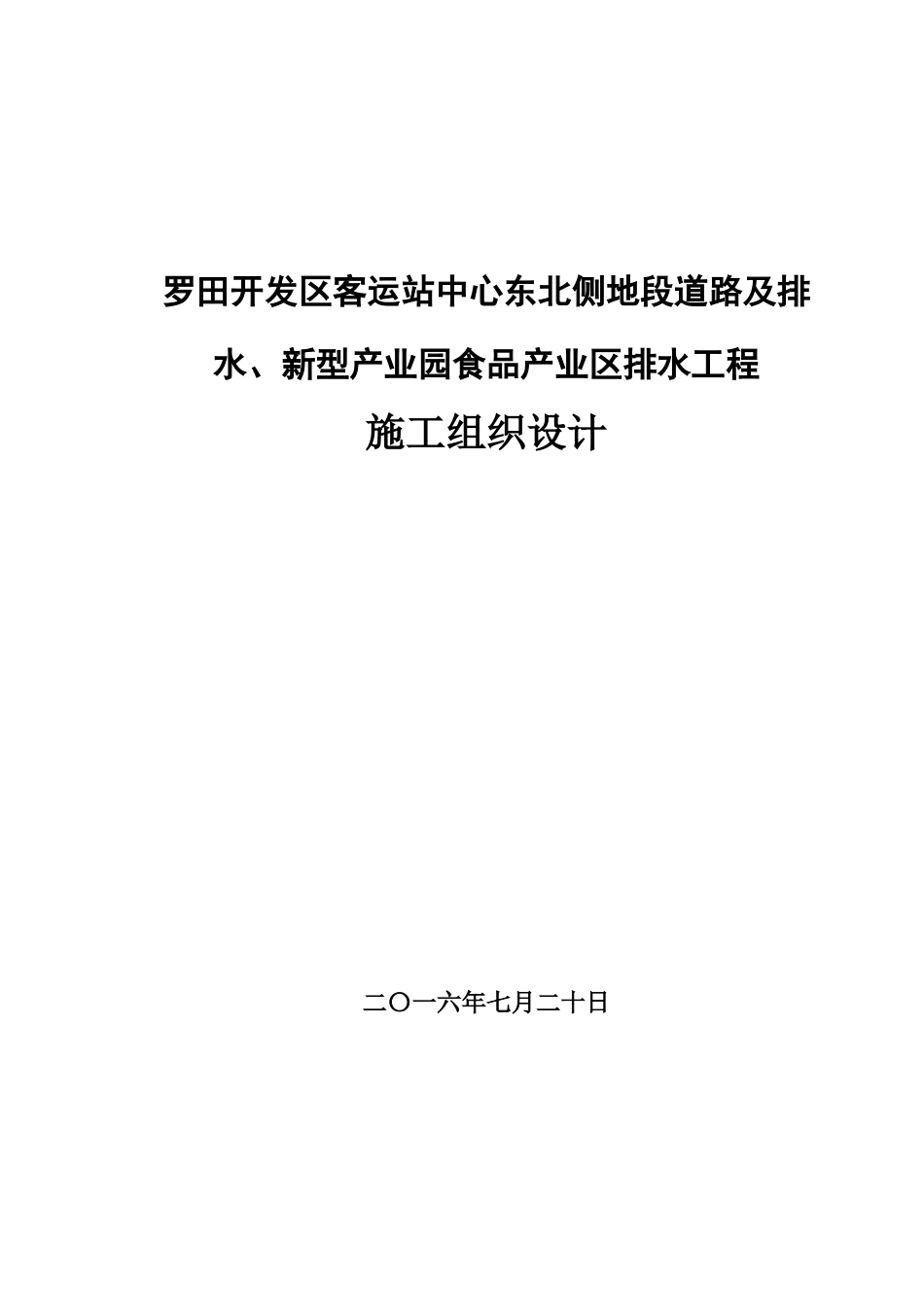

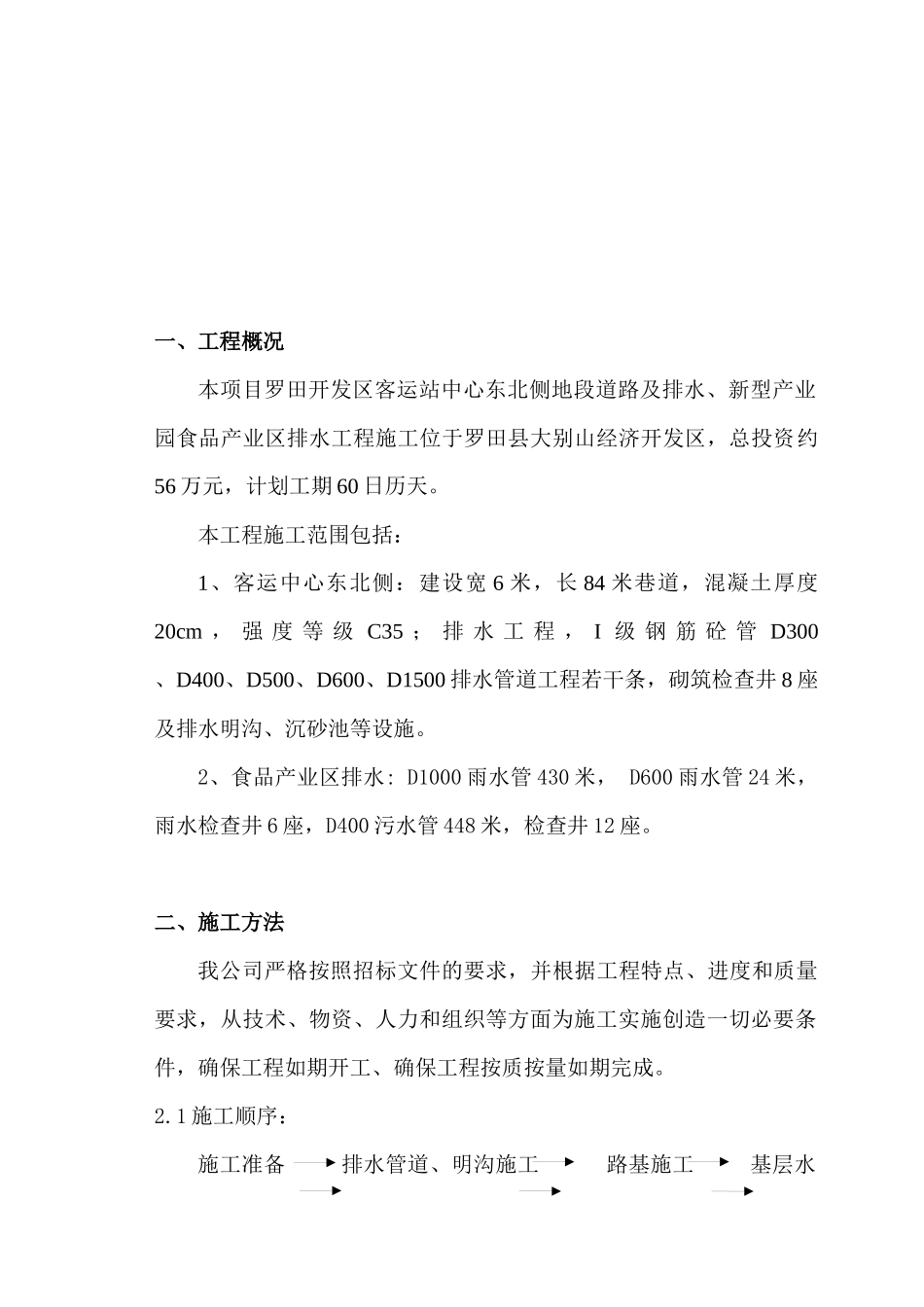

罗田开发区客运站中心东北侧地段道路及排水、新型产业园食品产业区排水工程施工组织设计二〇一六年七月二十日目录一、工程概况二、施工方法三、工程投入的主要物资和施工机械设备情况四、主要施工机械计划五、劳动力安排计划六、确保工程质量的技术组织措施七、确保安全施工的组织措施八、确保工期的技术组织措施九、确保文明施工的组织措施十、施工总进度表、施工网络图和施工总平面布置图一、工程概况本项目罗田开发区客运站中心东北侧地段道路及排水、新型产业园食品产业区排水工程施工位于罗田县大别山经济开发区，总投资约56万元，计划工期60日历天。本工程施工范围包括：1、客运中心东北侧：建设宽6米，长84米巷道，混凝土厚度20cm，强度等级C35；排水工程，I级钢筋砼管D300、D400、D500、D600、D1500排水管道工程若干条，砌筑检查井8座及排水明沟、沉砂池等设施。2、食品产业区排水:D1000雨水管430米，D600雨水管24米，雨水检查井6座，D400污水管448米，检查井12座。二、施工方法我公司严格按照招标文件的要求，并根据工程特点、进度和质量要求，从技术、物资、人力和组织等方面为施工实施创造一切必要条件，确保工程如期开工、确保工程按质按量如期完成。2.1施工顺序：施工准备排水管道、明沟施工路基施工基层水泥稳定碎石施工路面混凝土施工附属工程施工竣工验收2.2主要施工方法：2.2.1测量工程2.2.1.1道路平面控制1、根据建设单位提供导线点及道路定位图，用检验校正好的仪器，对所有坐标点及主要道路控制点进行全面复测，确认无误后报请监理及业主认可，然后在施工范围内布设一定有代表性的控制点，连接各点组成测区骨干网，成为控制网，用高精度全站仪测定各点的相互位置再以控制网为基础，测定道路各部点位，如：曲线起讫点、转点、曲线交点、曲中点、道路内的构筑物等，新增设导线点及道路定位点必须与相邻施工段各导线点闭合。并埋设护桩。护桩必须埋设在施工场地以外，便于架设仪器的地方。2、新增导线点与相邻要通视良好，以便于角度及边长测量。导线点必须建在土质坚硬的地方和便于保存之处，以便安置仪器，使点位保持稳定，导线的边长，根据实际地形尽量不使其相差悬殊。导线点布设要满足施工需要，密度要均匀，便于控制整个测区。精确测量各导线点的边长及角度，并根据起始边的方向求出个新增导线点的坐标并进行严密平差，绘制图表报请监理工程师或业主批准后，投入使用。3、测量精度应满足规范要求，角度闭合差符合施工测量规范要求，坐标相对闭合差为±1/10000。2.2.1.2道路高程控制1、按线路起点附近的国家水准点，用水准测量的方法，沿道路前进方向，增设水准基点，作为整个路线高路控制点，水平测量水准基点的布设密度，应根据实际地形布置，高差太大，应适当加密，以满足施工需要。并测定出高程。2、按《公路路线勘测规程》中对城市支路基平精度要求是：高差不符值的绝对值不得大于±30。其中L为水准路线长度，以km计，取值3mm，水准点符合，闭合及检测限差均为±30进行基本测量时，使用DS3水准仪，采用一组往返或两组单程测量其高差在允许范围内，用高差法计算，记录并将闭合差调整到各个水准点高程中，经严密平差后，编绘图表，并报现场监理工程师及业主。2.2.1.3施工测量1、根据平面控制测量所布置导线点及图纸道路主要控制点设计坐标，进行实地放线工作，其操作步骤：将经纬仪架设任一导线点上，后视相邻其它导线点，用极坐标法，分别定出以上各点。以上各点定出后，进行路线的直线部分的中桩测放工作，直线段每20米测放一中心桩，直线部分测放完毕后，后视转点或交点桩用偏角法根据曲线要素算出曲线部分每10米的偏角进行拨角定出曲线中心桩。并按道路前进方向对中桩进行里程标注，注明断链距离及桩号。2、路线中线工作测试完成后，在基平测量基础上沿路线的前进方向测量出各中桩高程，采用DS3仪器单程观测由一水准点开始符合到另一个水准点上。用仪高法记录和计算出各中桩高程，以供路基填挖施工使用。按照先整体后局部、先控制后细部的原则，根据已放好的路线中心桩，按照设计行车道及人行道的宽度测道路边线、污水管沟、雨水管沟、人行道道位置，...
