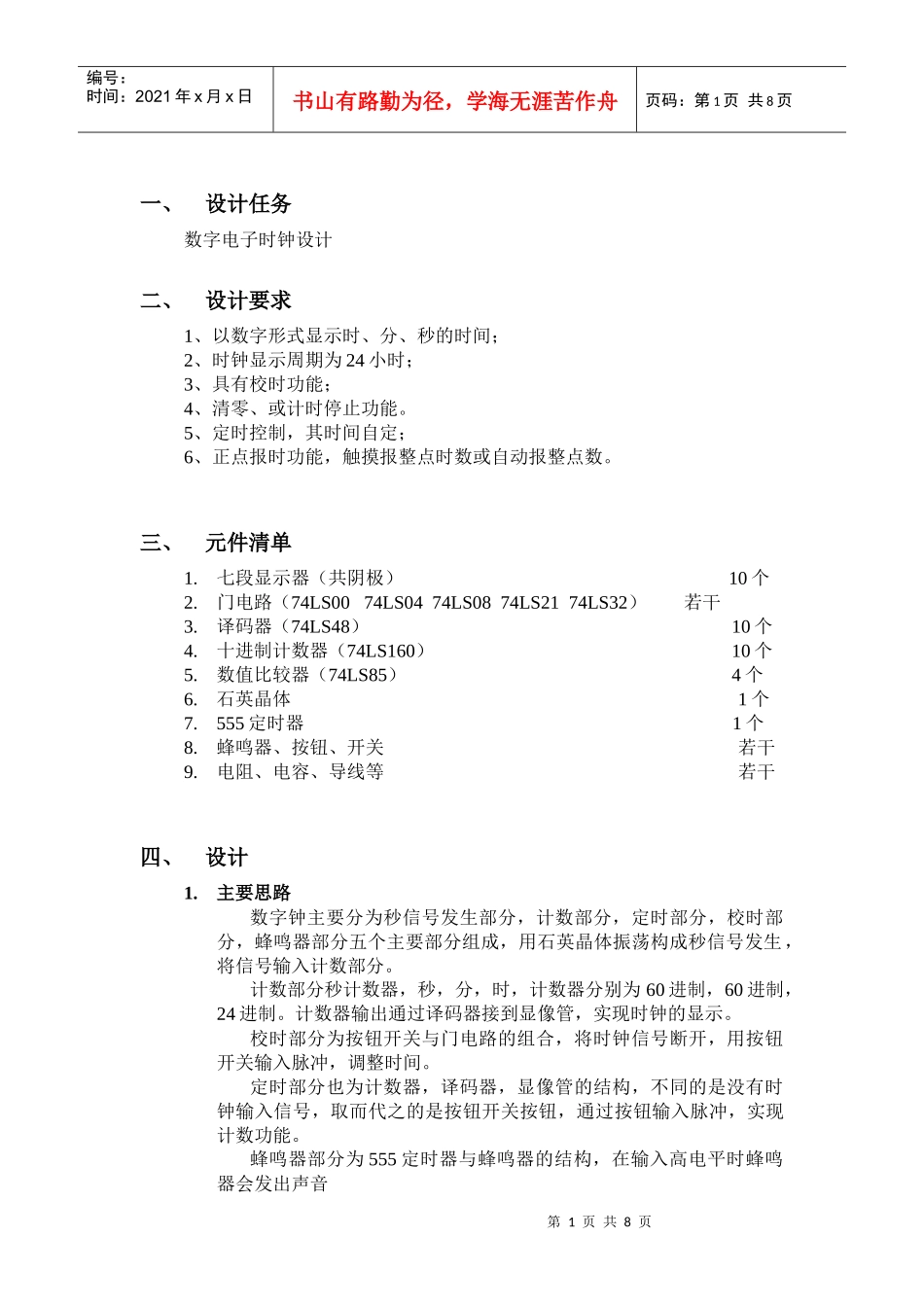

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页一、设计任务数字电子时钟设计二、设计要求1、以数字形式显示时、分、秒的时间；2、时钟显示周期为24小时；3、具有校时功能；4、清零、或计时停止功能。5、定时控制，其时间自定；6、正点报时功能，触摸报整点时数或自动报整点数。三、元件清单1.七段显示器（共阴极）10个2.门电路（74LS0074LS0474LS0874LS2174LS32）若干3.译码器（74LS48）10个4.十进制计数器（74LS160）10个5.数值比较器（74LS85）4个6.石英晶体1个7.555定时器1个8.蜂鸣器、按钮、开关若干9.电阻、电容、导线等若干四、设计1.主要思路数字钟主要分为秒信号发生部分，计数部分，定时部分，校时部分，蜂鸣器部分五个主要部分组成，用石英晶体振荡构成秒信号发生，将信号输入计数部分。计数部分秒计数器，秒，分，时，计数器分别为60进制，60进制，24进制。计数器输出通过译码器接到显像管，实现时钟的显示。校时部分为按钮开关与门电路的组合，将时钟信号断开，用按钮开关输入脉冲，调整时间。定时部分也为计数器，译码器，显像管的结构，不同的是没有时钟输入信号，取而代之的是按钮开关按钮，通过按钮输入脉冲，实现计数功能。蜂鸣器部分为555定时器与蜂鸣器的结构，在输入高电平时蜂鸣器会发出声音第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页通过比较器比较定时部分与计时部分的时间，弱时间相同，则有高电平输出至蜂鸣器部分。在整点时输出一个高电平信号，连接到蜂鸣器，实现整点报时功能。电路原理方框图2.信号发生部分石英晶体振荡器的特点是振荡频率准确、电路结构简单、频率易调整，它是电子钟的核心，用它产生标准频率信号，再由分频器分成秒时间脉冲。图为用反相器与石英晶体构成的振荡电路石英晶体振荡器选用32768kHz的石英晶体，发生的信号不符合始终的要求，但通过分频，可产生1Hz的秒信号。由于32768÷16÷16÷16÷8=1，所以用3个16分频和1个8分频便可解决问题用4个16进制计数器74LS161组成分频电路，与晶振部分共同组第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页成信号发生部分，如下图。3.计数部分与显示部分整个计数器电路由秒计数器、分计数器、时计数器串接而成。计数器互相之间采用并行接法，将进位输出信号接到置数端实现清零功能。秒计数器和分计数器各自由一个十进制计数器和一个六进制计数器组成，形成两个六十进制计数器。时计数器为两个十进制计数器接成二十四制计数器。第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页上图左为分计数器，右为秒计数器。时计数器图4.清零与校时部分清零功能实现为用一个按钮开关，不按下时一段接到高电平，另一端接在所有计数器的清零端。当电平开关按下时，所有清零端接地，将所有计数器置零。校时原理为用手按输入电平信号代替时钟信号。同样使用电平开关，不过将不按下时接地，按下时接高电平，另一端接至各个计数器的时钟输入端。校时时，先断开时钟，将所有计数器的ET,EP端接到高电平，接着从按钮输入信号，完成后将ET,EP接至原来的状态，接回时钟。这里，ET,EP信号和时钟、电平信号的选择用或门电路74LS04实现。清零与校时部分接线图第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页5.定时部分定时部分只有分信号和时信号。与计时部分原理基本相同，不过没有时钟信号，用电平开关输入脉冲取代，为了防止定时部分时间调超，在分信号十位为6，时信号十位为3，和时信号总体为24时清零。6.比较器与整点报时部分用4片74LS85比较器两个输入端分别接到计时信号和定时信号，如果输入一致则输出高电平，将高电平输出至蜂鸣器部分。整点报时部分为一个8输入与非门74LS30,在整点时（即分信号为0时）输出一个高电平。两部分的输出通过一个或门输出到蜂鸣器部分。第6页共8页第5页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共8页7.蜂鸣器部分...
