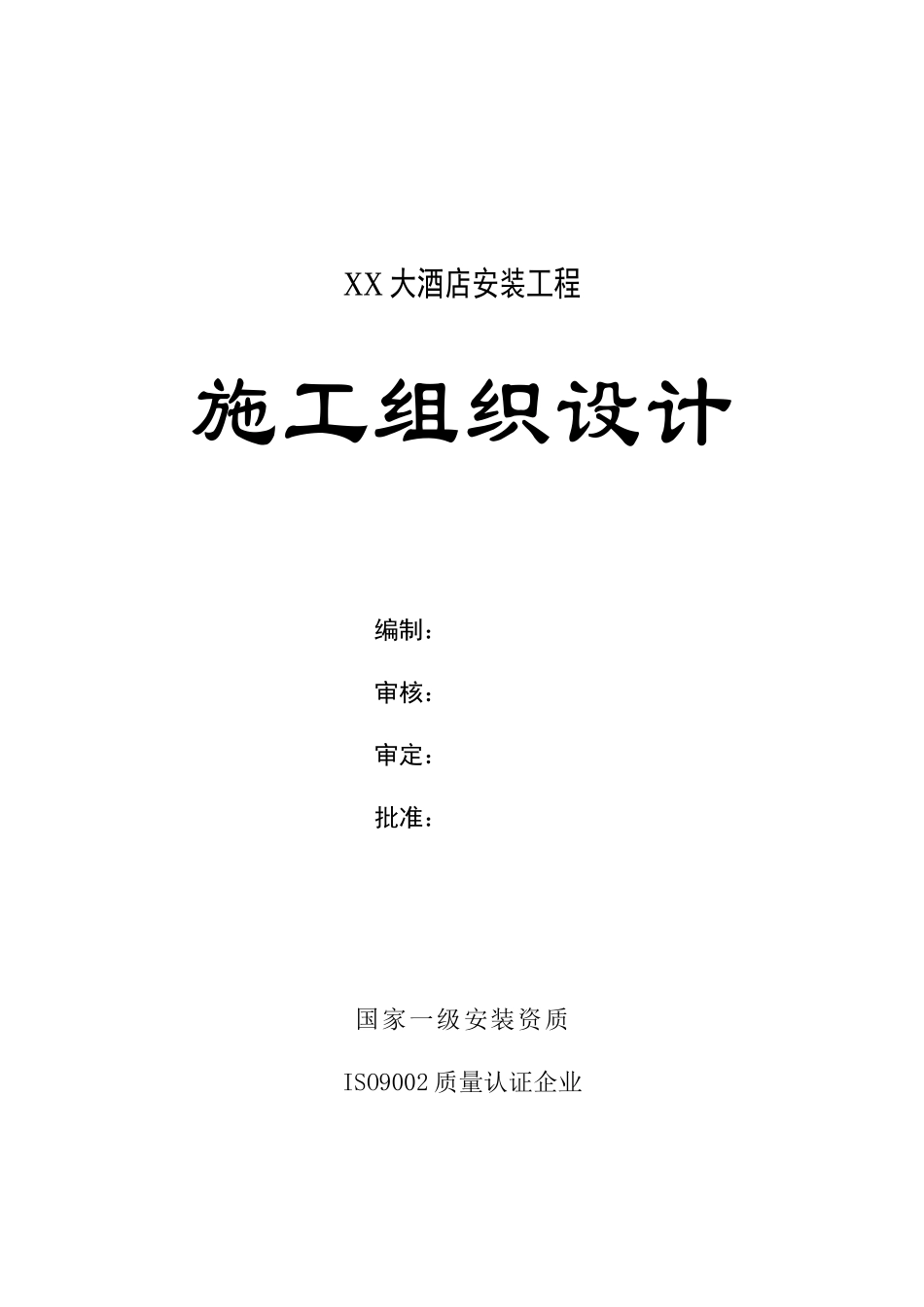

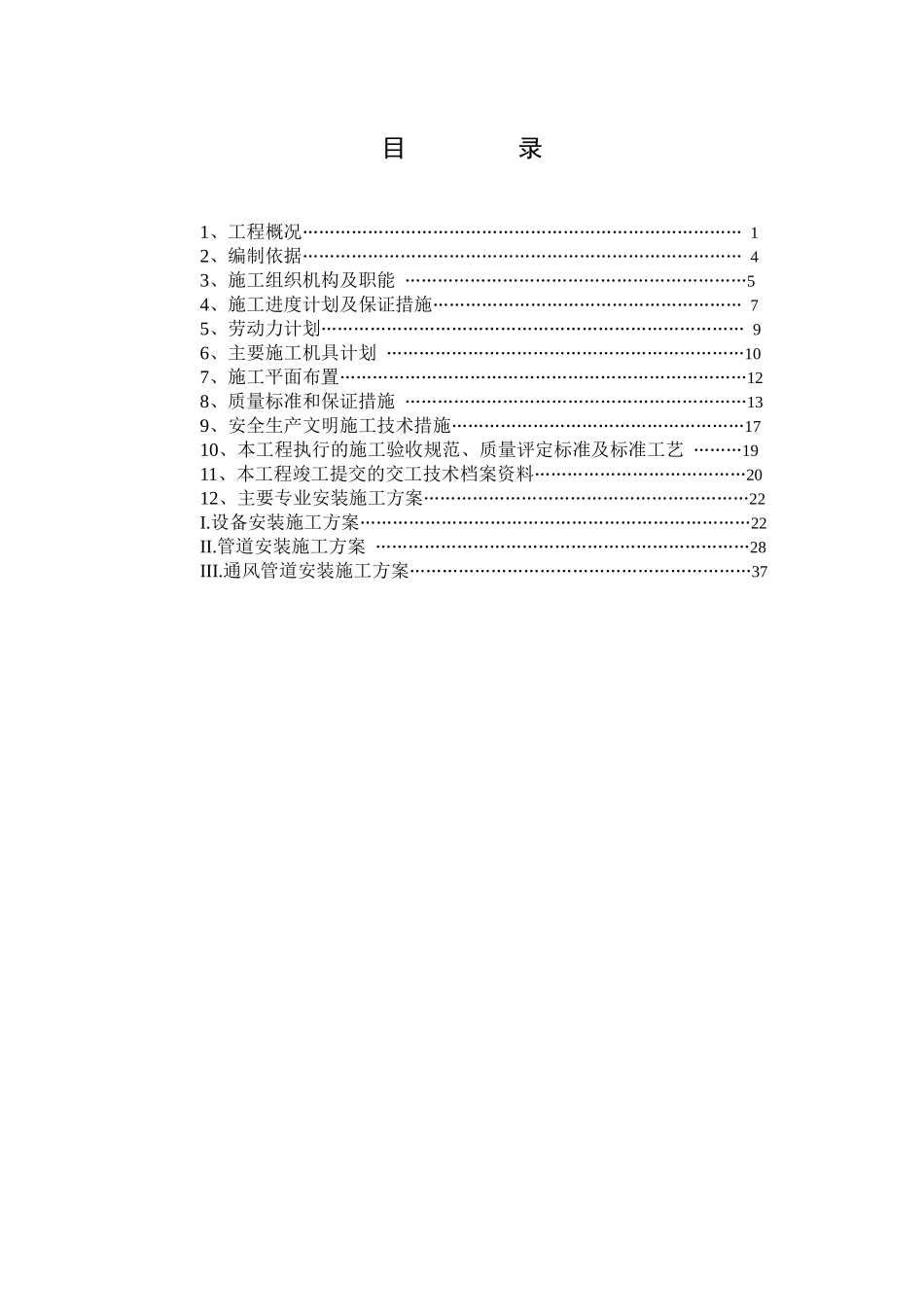

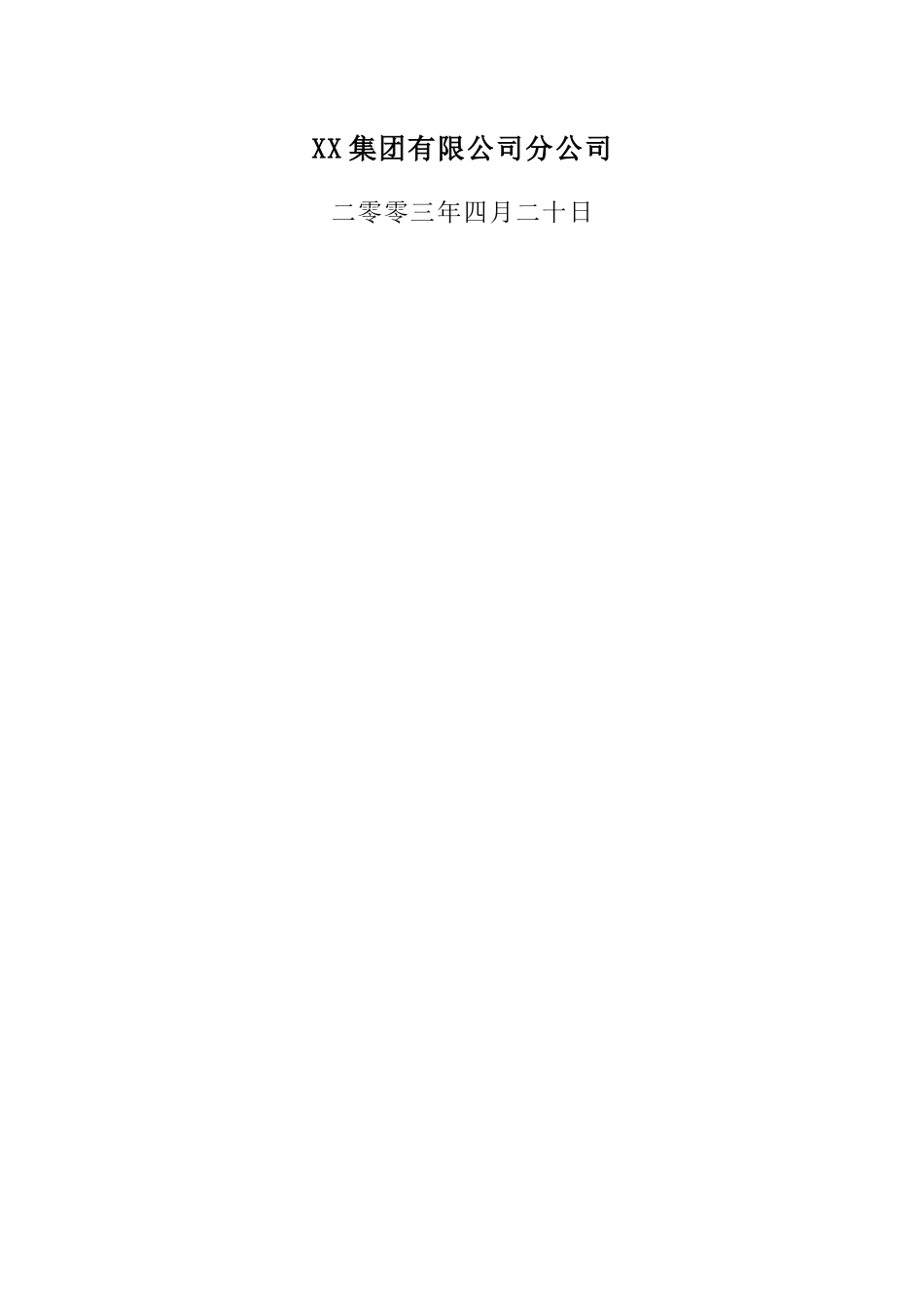

XX大酒店安装工程施工组织设计编制：审核：审定：批准：国家一级安装资质ISO9002质量认证企业XX集团有限公司分公司二零零三年四月二十日目录1、工程概况………………………………………………………………………12、编制依据………………………………………………………………………43、施工组织机构及职能………………………………………………………54、施工进度计划及保证措施…………………………………………………75、劳动力计划……………………………………………………………………96、主要施工机具计划…………………………………………………………107、施工平面布置…………………………………………………………………128、质量标准和保证措施………………………………………………………139、安全生产文明施工技术措施………………………………………………1710、本工程执行的施工验收规范、质量评定标准及标准工艺………1911、本工程竣工提交的交工技术档案资料…………………………………2012、主要专业安装施工方案……………………………………………………22I.设备安装施工方案………………………………………………………………22II.管道安装施工方案……………………………………………………………28III.通风管道安装施工方案………………………………………………………37第0页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共45页1、工程概况1.1工程名称：XX酒店通风空调与热水系统安装工程1.2建设单位：XX酒店1.3设计单位：上海工程勘察设计有限公司1.4工程地点：XX市区1.5工期要求：服从业主安排1.6质量要求：优良1.7工程简介：XX酒店是一幢大型现代酒店，总建筑面积超过16000平方米。该办公大楼总共六层，空调工程由三个系统组成，冷（热）源均采用闭式循环，同程式布置。采用风机盘加新风或吊挂式空调机通过风管传到需要处，达到采暖（降温）要求。热水供应采用原建筑已有热水锅炉供水，利用管道向各客房供应。1.8工程施工范围：1.8.1空调系统设备安装。1.8.2空调及热水系统管道安装及保温。1.8.3空调系统风管制作及保温。1.8.4空调系统调试。1.9主要实物工程量序号名称型号单位数量1模块式热泵MAC170A/AR台302循环水泵KQL125/150-18.5/2台33空调箱MSW030台16MSW040V台5MDM0608台14风机盘管MCW400C台14MCW600C台146MCW800C台14MCW1200C台465膨胀水箱3#方型台16自洁式水过滤器GCQ-150台37内磁式水处理器GFQ-150台38自动空气排气阀E121DN15个99手动水蝶阀DN50-DN125只3410铝合金方型散流器只27111铝合金风口只32712多叶、风管调节阀只12313Y型水过滤器DN20-DN50只24314橡胶软接头DN20-DN150只49215水管止回阀DN150只3第1页共45页第0页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共45页16电动阀DN20-DN50只24117截止阀DN20-DN50只97218金属壳温度计只1019压力表只2220防火调节阀只3621排烟防火阀400X300只1022排风扇BLD台6023压差旁通系统DN100套124通风扇GXF-3.5台325排风机台726送风机SWF(A)-I-6台227电动人力两用风机DJF-1台228油网过滤器LWP-X个829过滤吸收器SR78-1000个430降爆超压排气活门FCS-250A个631超压测压装置套232手动密闭阀门DN300-DN500个1033消防通风风机HTFC-(A)-II-20台134双层格栅风口个3535风管止回阀个536闸阀DN80-DN250个1237防雨百叶个338条形送风口2000X300个239风冷冷风管道机MMC100L/LRC-MDB100L/LRA套240白铁皮风管δ=0.5平方米650δ=0.6平方米1550δ=0.75平方米1479δ=1平方米28241镀锌钢管DN80米1050DN65米1330DN50米240DN40米931DN32米960DN20米126042UPVC管道DN60米93DN40米244DN32米78043无缝钢管DN300米71DN250米165DN200米26第2页共45页第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共45页DN150米414DN125米861.10.工程特点1.10.1本工程为大型民用建筑，设施齐全，工程质量要求优良。因此，要求施工队伍组织和管理，技术素质必须保证相应需要。鉴于本工程由多家施工单位共同承建，本公司将组织精悍力量，确保工程质量优良...
