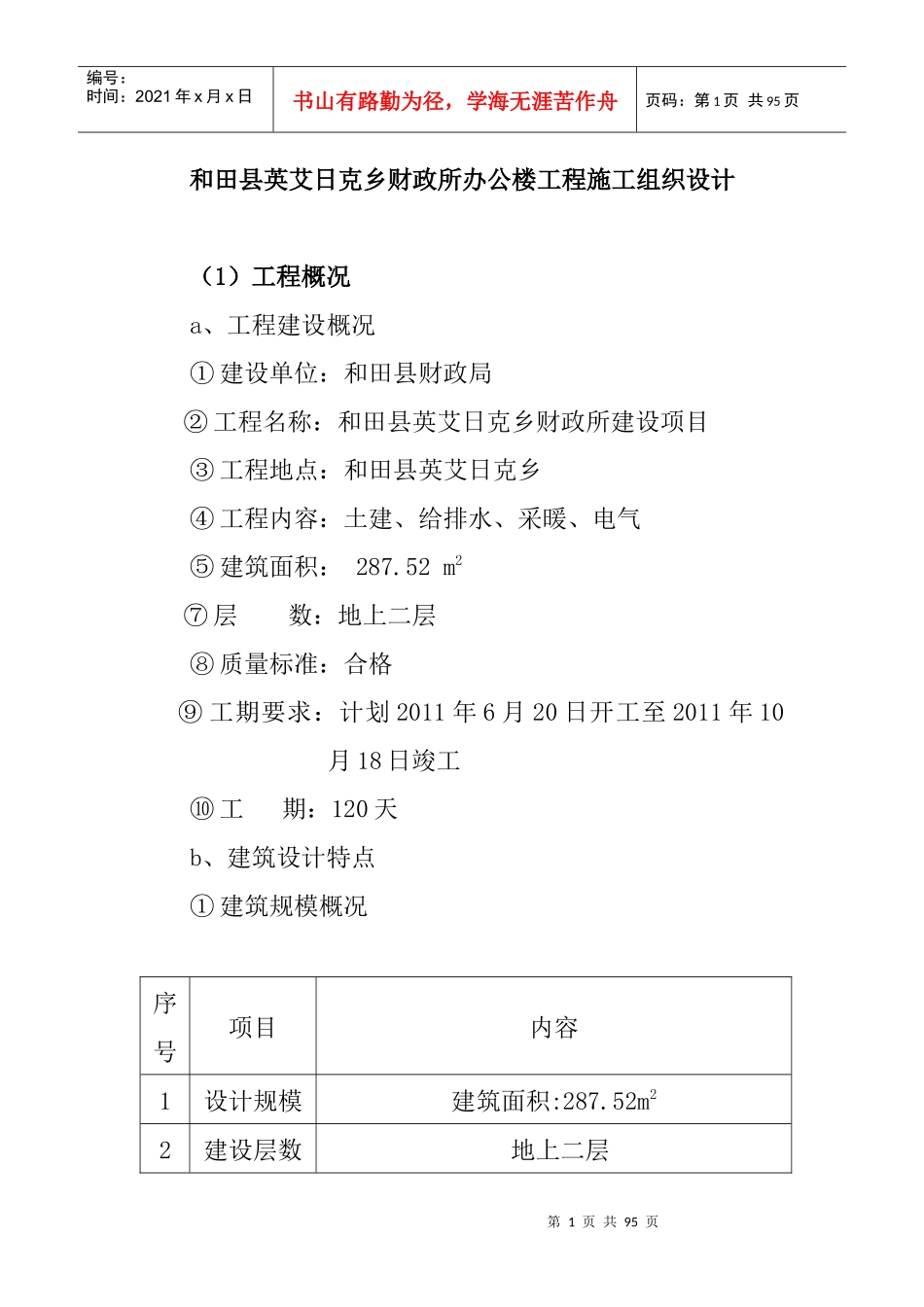

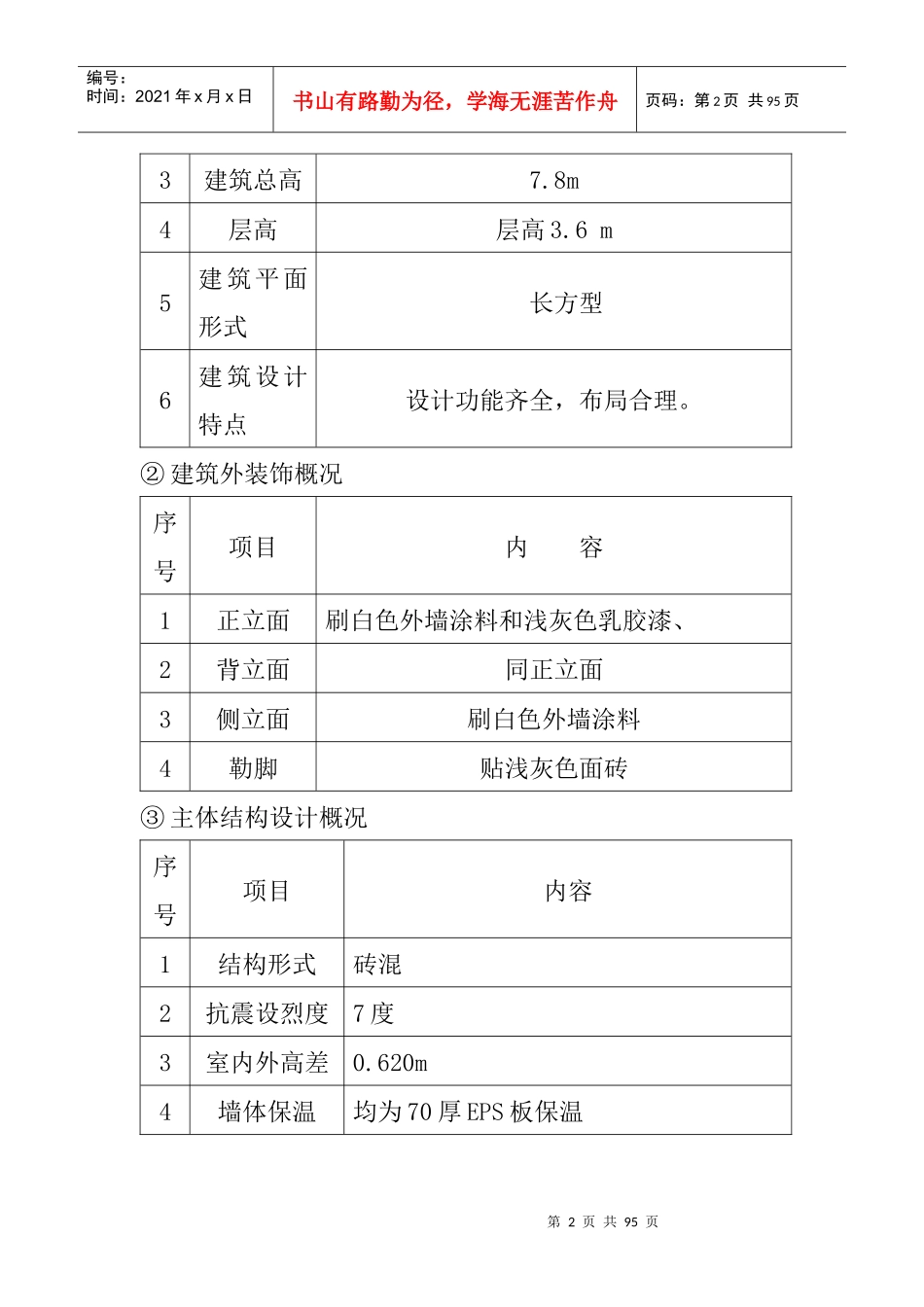

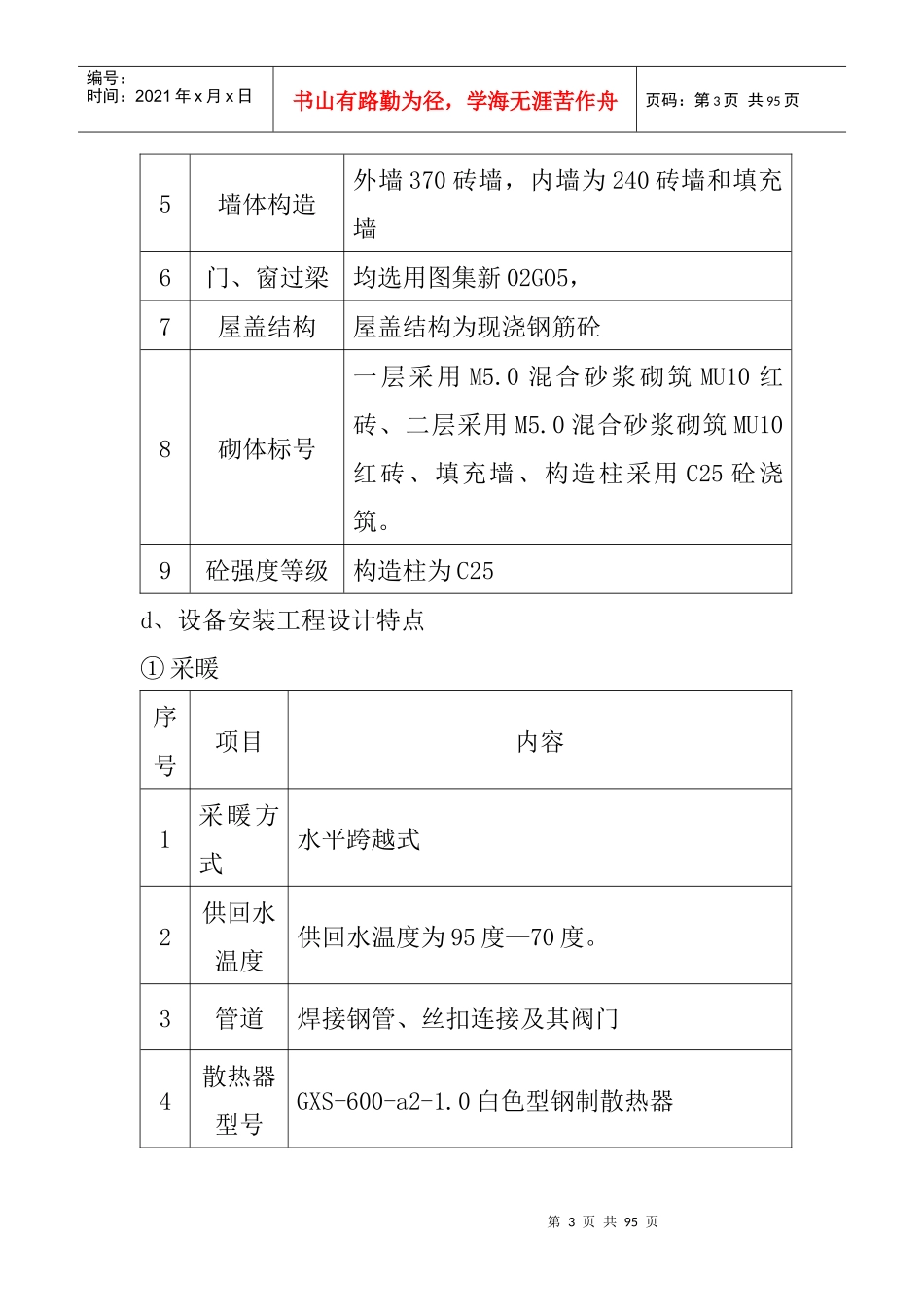

第1页共95页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共95页和田县英艾日克乡财政所办公楼工程施工组织设计（1）工程概况a、工程建设概况①建设单位：和田县财政局②工程名称：和田县英艾日克乡财政所建设项目③工程地点：和田县英艾日克乡④工程内容：土建、给排水、采暖、电气⑤建筑面积：287.52m2⑦层数：地上二层⑧质量标准：合格⑨工期要求：计划2011年6月20日开工至2011年10月18日竣工⑩工期：120天b、建筑设计特点①建筑规模概况序号项目内容1设计规模建筑面积:287.52m22建设层数地上二层第2页共95页第1页共95页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共95页3建筑总高7.8m4层高层高3.6m5建筑平面形式长方型6建筑设计特点设计功能齐全，布局合理。②建筑外装饰概况序号项目内容1正立面刷白色外墙涂料和浅灰色乳胶漆、2背立面同正立面3侧立面刷白色外墙涂料4勒脚贴浅灰色面砖③主体结构设计概况序号项目内容1结构形式砖混2抗震设烈度7度3室内外高差0.620m4墙体保温均为70厚EPS板保温第3页共95页第2页共95页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共95页5墙体构造外墙370砖墙，内墙为240砖墙和填充墙6门、窗过梁均选用图集新02GO5，7屋盖结构屋盖结构为现浇钢筋砼8砌体标号一层采用M5.0混合砂浆砌筑MU10红砖、二层采用M5.0混合砂浆砌筑MU10红砖、填充墙、构造柱采用C25砼浇筑。9砼强度等级构造柱为C25d、设备安装工程设计特点①采暖序号项目内容1采暖方式水平跨越式2供回水温度供回水温度为95度—70度。3管道焊接钢管、丝扣连接及其阀门4散热器型号GXS-600-a2-1.0白色型钢制散热器第4页共95页第3页共95页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共95页5管道连接方式采用焊接钢管丝扣连接。6试验系统试压力为0.8MPa②给排水工程设计概况序号项目内容1生活给水管材PPR管及配件连接方式热熔连接试验室内给水管试验压力0.6MPa，稳压一小时2排水系统管材UPVC塑料排水管连接方式粘接试验灌水试验，不渗不漏为合格，并做通球试验③电气安装工程设计特点强电设计部分概况序号项目内容1电源进户方式YJV22-1KV交联绝缘聚乙烯电缆穿SC管直埋引入。2供电电压220/380V第5页共95页第4页共95页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共95页3导线选型均采用BV—500V聚乙烯绝缘铜芯导线。4导线敷设进户线和干线采用暗敷，分支线路全部采用聚乙烯铜芯导线暗敷5设备安装距地高度配电箱距地1.5m,开关距地1.3m,所有插座距地0.3m，灯具详见设计图纸。弱电设计部分概况序号项目内容1进户方式电视、电话由专业公司安装。2导线敷设干线电缆线穿SYWV-75-9穿SC25管，支线电缆采用穿SYWV-75-5穿PC管暗敷3安装高度电视、电话由专业公司安装。e、工程施工特点本工程为和田县英艾日克乡财政所建设工程，因为工期紧，质量要求高，也是本工程施工特点，为了完成此项任务，需要合理安排工期，加强施工管理，组织优秀施工队伍进场。本工程不进行冬期施工。（2）施工准备2.1现场准备第6页共95页第5页共95页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共95页2.1.1施工管理组织本工程设项目经理一名，技术负责人（工程师）一名，施工员一名，安全员一名，质检员一名，材料员一名，资料员一名。现场组织机构建立施工项目的领导机构，确定项目施工的领导机构人选和名额，坚持合理分工与密切协作相结合，把有施工经验、有创新精神、有工作效率的人选入领导机构，认真执行因事设职，因职选人的原则。组织机构的建立要以业务工程系统化原则作指导，周密考虑层间关系，分层与跨度关系，部分划分，授权范围人员配备及信息沟通，使组织机构成为一个严密、封闭的项目经理技术负责人施工负责人质量负责人安全负责人施工技术员材料员安全员质检员资料员防水施工队土建施工队水电安装队装饰施工队第7页共95页第6页共95页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共95页组织系统。组织建立后，不是一成不变，存在一定弹性和流动性...
