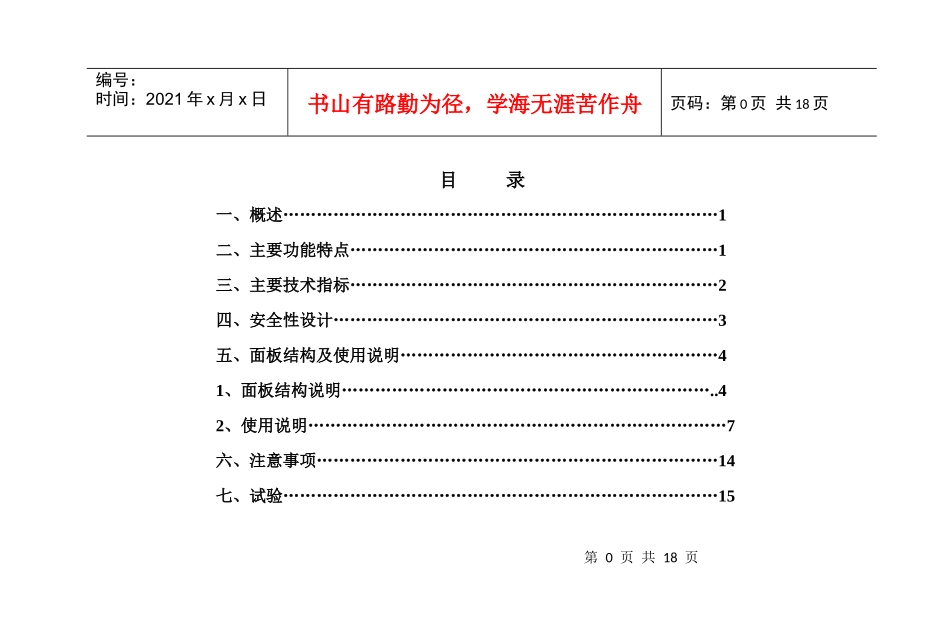

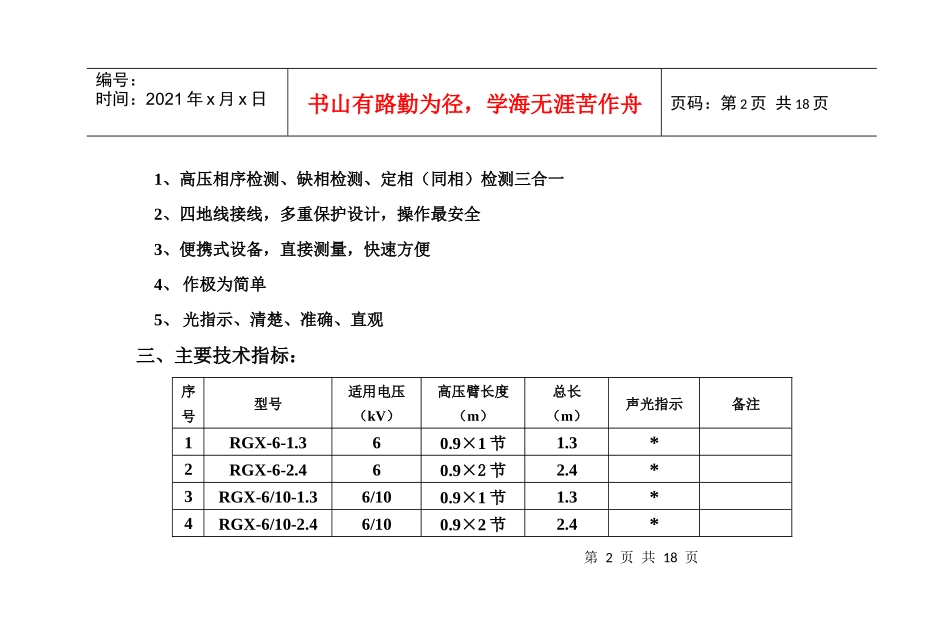

第0页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共18页目录一、概述……………………………………………………………………1二、主要功能特点…………………………………………………………1三、主要技术指标…………………………………………………………2四、安全性设计……………………………………………………………3五、面板结构及使用说明…………………………………………………41、面板结构说明…………………………………………………………..42、使用说明…………………………………………………………………7六、注意事项………………………………………………………………14七、试验……………………………………………………………………15第1页共18页第0页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页八、装箱清单………………………………………………………………15一、概述：在电力系统中，发电机、变压器等的相序及相位是否一致，直接关系到它们能否并列运行，亦直接关系到电动机的转动方向，因此在三相电力系统中常常需要测量高低压电气设备的相序和相位，以确定其运行方式。对低压电气系统，一般采用相应的相序表直接测量，而对于高压电气系统，一般则运用电压互感器在低压侧进行测量，比较麻烦，而且有些需要测量相序的地方又没有电压互感器，给测量带来不便。根据现场测量所遇到的问题，我们西安锐驰电器有限公司充分发挥自己的开发优势研制成功RGX系列便携式高压相序测试仪，以满足现场快速相序检测的需要。二、主要功能特点：第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页1、高压相序检测、缺相检测、定相（同相）检测三合一2、四地线接线，多重保护设计，操作最安全3、便携式设备，直接测量，快速方便4、作极为简单5、光指示、清楚、准确、直观三、主要技术指标：序号型号适用电压（kV）高压臂长度（m）总长（m）声光指示备注1RGX-6-1.360.9×1节1.3*2RGX-6-2.460.9×2节2.4*3RGX-6/10-1.36/100.9×1节1.3*4RGX-6/10-2.46/100.9×2节2.4*第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页5RGX-10-1.3100.9×1节1.3*6RGX-10-2.4100.9×2节2.4*7RGX-10-3.7100.9×3节3.7*1、适用温度范围：-20℃～+50℃2、指示仪支架：伸长1m缩长0.36m重量0.5kg3、重量：2kg四、安全设计：本产品的使用场合是高压现场带电操作，故其设计严格遵守DL408-91《电业安全工作规程》、DL/T596-1996《电力设备预防性试验规程》。产品主要安全措施有如下5个方面。1、高压臂电阻采用特制大功率高压电阻；2、绝缘管采用西安绝缘材料厂专业高压绝缘管；第4页共18页第3页共18页ABC正序负序A-BB-CC-A编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页3、高压臂下部特设计了高压保护臂；4、指示仪配有专门可调节多功能支架，可远离操作人员；5、四条接地专用线分别接大地，安全可靠。五、面板、结构及使用说明：1、面板、结构说明（1）、指示仪如下图第5页共18页第4页共18页①高压接触钩③保护臂④护环编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共18页①②③④相序仪仪示意图（1）①缺相指示灯：缺相时不亮②三相电源正序指示灯：正序时亮，负序时不亮③做定相仪使用时，指示同相的灯亮④三相电源负序指示灯：负序时亮，正序时不亮（2）、高压臂，保护臂、护环、手柄的安装及结构如下图⑤手柄⑥低压信号引出端⑦接大地端第6页共18页第5页共18页③保护臂⑥低压信号引出端⑦接大地端⑤手柄编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共18页单节高压臂高压相序仪高压杆结构图二节高压臂高压相序仪高压杆结构图①高压接触钩：使用时接触高压A、B、C相②高压臂：使用时不能接触其它导体③高压保护臂②高压臂①高压接触钩②高压臂④护环第7页共18页第6页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共18页④有机...
