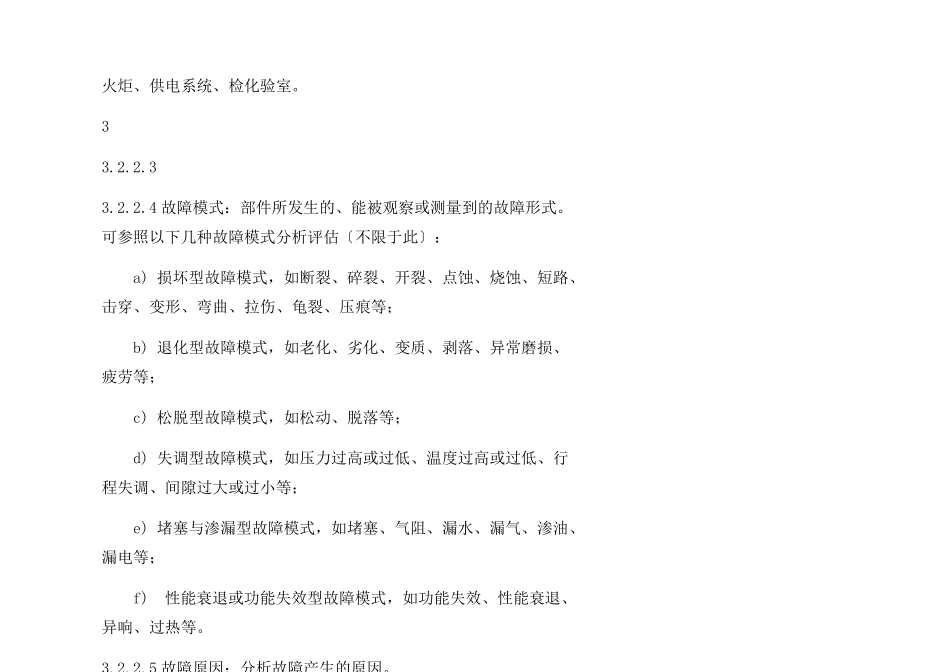

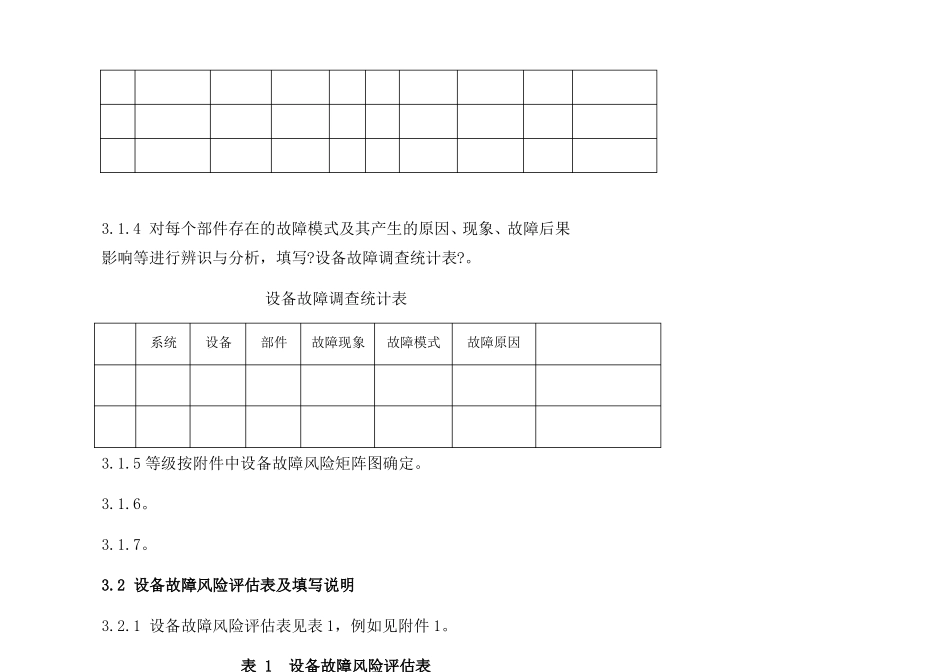

3.1.4对每个部件存在的故障模式及其产生的原因、现象、故障后果影响等进行辨识与分析，填写?设备故障调查统计表?。设备故障调查统计表系统设备部件故障现象故障模式故障原因3.1.5等级按附件中设备故障风险矩阵图确定。3.1.6。3.1.7。3.2设备故障风险评估表及填写说明3.2.1设备故障风险评估表见表1，例如见附件1。表1设备故障风险评估表3.2.2设备故障风险评估表各工程填写说明3系统：按照原料入厂到产品产出的生产全过程，将生产设备及其相连的管道、线路等划分为假设干系统。具体划分为储运系统、加氢系统、精制系统、循环水系统、消防水系统、PSA系统、空氮站、地面火炬、供电系统、检化验室。33.2.2.33.2.2.4故障模式：部件所发生的、能被观察或测量到的故障形式。可参照以下几种故障模式分析评估〔不限于此〕：a)损坏型故障模式，如断裂、碎裂、开裂、点蚀、烧蚀、短路、击穿、变形、弯曲、拉伤、龟裂、压痕等；b)退化型故障模式，如老化、劣化、变质、剥落、异常磨损、疲劳等；c)松脱型故障模式，如松动、脱落等；d)失调型故障模式，如压力过高或过低、温度过高或过低、行程失调、间隙过大或过小等；e)堵塞与渗漏型故障模式，如堵塞、气阻、漏水、漏气、渗油、漏电等；f)性能衰退或功能失效型故障模式，如功能失效、性能衰退、异响、过热等。3.2.2.5故障原因：分析故障产生的原因。3.2.2.6故障现象：部件发生故障引起的设备不正常现象。3.2.2.7故障后果影响：包括：a)对部件本身影响；b)对设备影响；c)对系统影响。3.2.2.8风险等级：可结合本厂实际情况，参照设备故障风险矩阵〔见附件〕确定风险等级。3.2.2.9日常维护。a)措施：如检查、清扫、加油等；c)周期：执行日常维护措施的周期，如X小时、X天等。3.2.2.10定期检修。a)措施：如检修、更换、加固等；c)周期：执行定期检修措施的周期，如X天、X月等。3.2.2.11改造方案：设备技术改造方案。3.2.2.12：3.3故障模式风险评估结果的应用故障模式风险评估后制定的措施应表达在企业以下标准和工作方案中：〔1〕点检、检查标准；〔2〕维护标准；〔3〕检修标准；〔4〕技改及反措方案。附件1：设备故障风险评估表(例如)附件4：设备故障风险矩阵表〔参考〕中等风险〔Ⅲ级〕重大风险(Ⅳ级)特别重大风险赋值(Ⅴ级)设备损失可能造成的损失人员伤亡环境污染1.造成大范围环境破坏5101520255500万以上多人死亡2.造成人员死亡、环境恢复困难1.造成较大范围的环境破坏一般风险〔Ⅱ级〕481216204100万到500万之间一人死亡2.影响后果可导致疾病或重大伤残，居民需要撤离；3.政府要求整顿。36912153多人受严重伤影响到周边居民及生态环境，引起居4万到100万害民抗争一人受严重伤低风险〔Ⅰ级〕24681021万到4万害或多人受轻微伤害对周边居民及环境有些影响，引起居民抱怨、投诉123451小于1万一人受轻微伤对现场或周边居民及小范围〔现场〕害风险值生态环境有轻度影响风险等级划分风险等级备注12345赋值行业内从在集团公在公司在公司屡次在本厂司或行业发生的可能性未听说内发生过发生过发生经常发生
