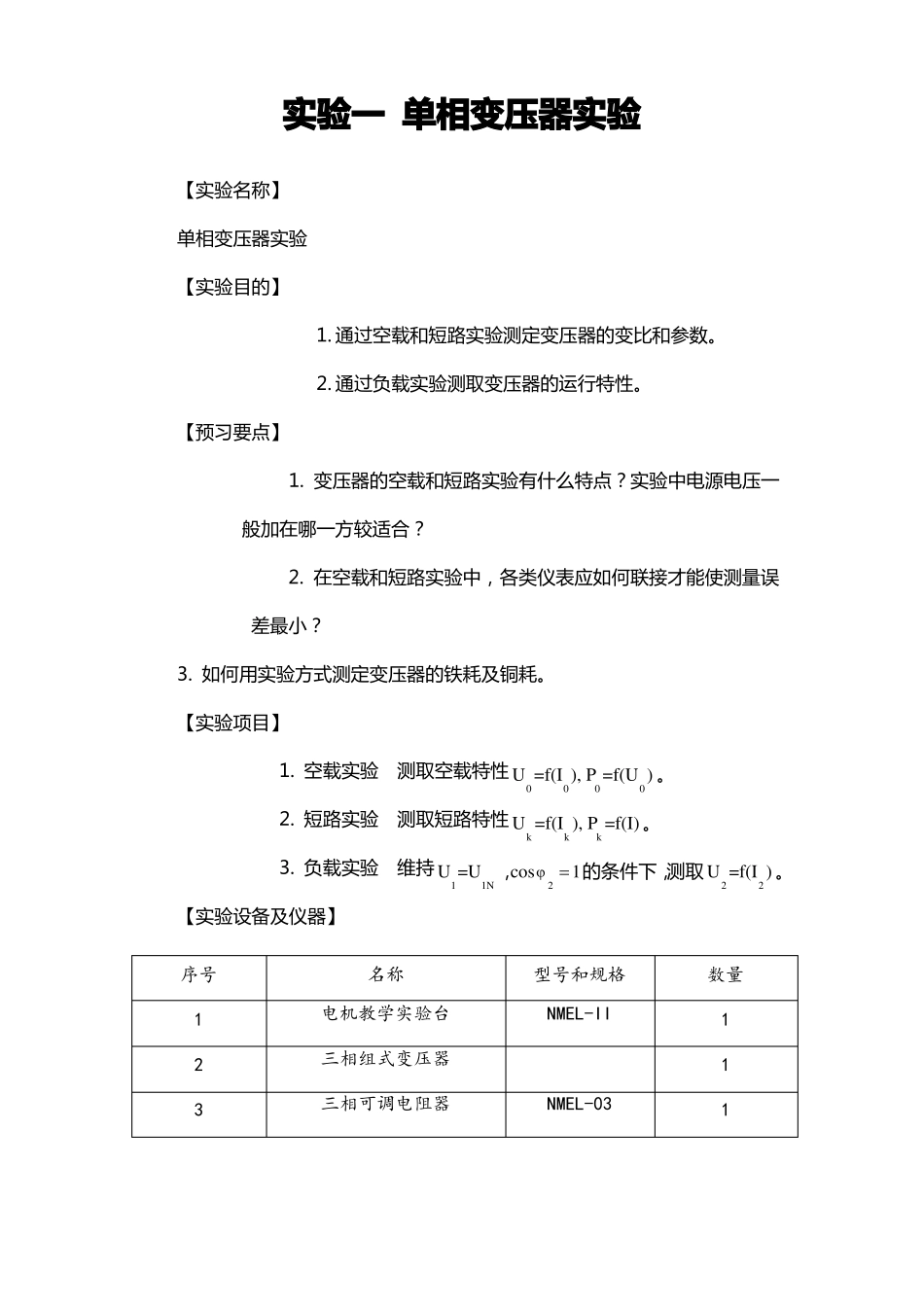

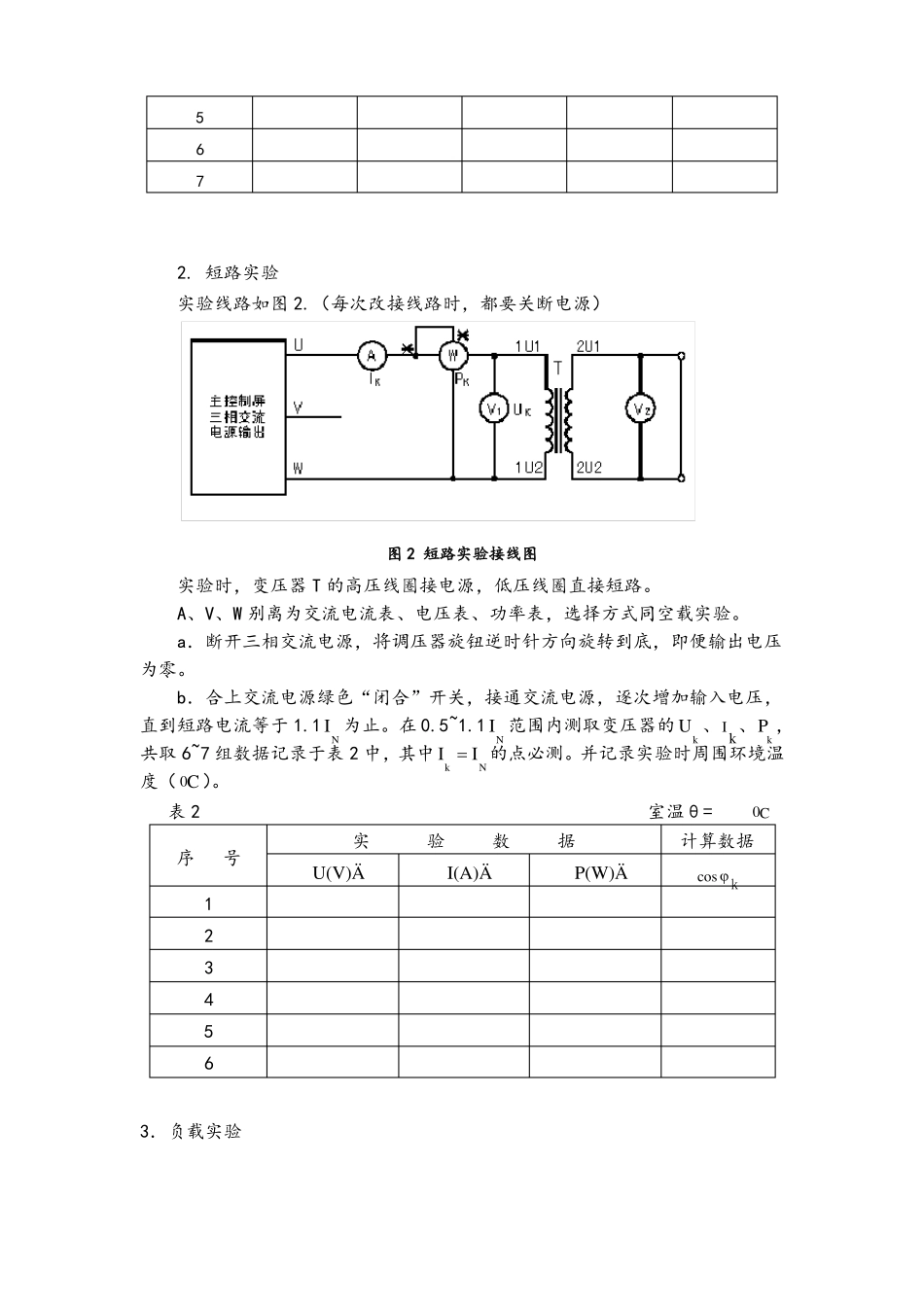

实验一单相变压器实验【实验名称】单相变压器实验【实验目的】1.通过空载和短路实验测定变压器的变比和参数。2.通过负载实验测取变压器的运行特性。【预习要点】1.变压器的空载和短路实验有什么特点?实验中电源电压一般加在哪一方较适合?2.在空载和短路实验中,各类仪表应如何联接才能使测量误差最小?3.如何用实验方式测定变压器的铁耗及铜耗。【实验项目】1.空载实验测取空载特性U0=f(I0),P0=f(U0)。2.短路实验测取短路特性Uk=f(Ik),Pk=f(I)。cos21的条件下,3.负载实验维持U1=U1N,测取U2=f(I2)。【实验设备及仪器】序号123名称电机教学实验台三相组式变压器三相可调电阻器型号和规格NMEL-IINMEL-03数量111456功率表、功率因数表交流电压表、电流表旋转指示灯及开关板NMEL-20MEL-001CNMEL-05111图1空载实验接线图【实验说明】1.空载实验实验线路如图1所示,变压器T选用单独的组式变压器。实验时,变压器低压线圈2U一、2U2接电源,高压线圈1U一、1U2开路。A、V1、V2别离为交流电流表、交流电压表。W为功率表,需注意电压线圈和电流线圈的同名端,避免接错线。a.在三相交流电源断电的条件下,将调压器旋钮逆时针方向旋转到底。并合理选择各仪表量程。变压器TU1N/U2N=220V/110V,I1N/I2N=0.4A/0.8Ab.合上交流电源总开关,即按下绿色“闭合”开关,顺时针调节调压器旋钮,使变压器空载电压U0=1.2UNc.然后,逐次降低电源电压,在1.2~0.5UN的范围内;测取变压器的U0、I0、P0,共取6~7组数据,记录于表1中。其中U=UN的点必需测,并在该点周围测的点应密些。为了计算变压器的转变,在UN以下测取原方电压的同时测取副方电压,填入表1中。d.测量数据以后,断开三相电源,以便为下次实验做好准备。表1实验数据序号1234U0(V)I0(A)P0(W)U1U1。1U2计算数据cos25672.短路实验实验线路如图2.(每次改接线路时,都要关断电源)图2短路实验接线图实验时,变压器T的高压线圈接电源,低压线圈直接短路。A、V、W别离为交流电流表、电压表、功率表,选择方式同空载实验。a.断开三相交流电源,将调压器旋钮逆时针方向旋转到底,即便输出电压为零。b.合上交流电源绿色“闭合”开关,接通交流电源,逐次增加输入电压,直到短路电流等于1.1IN为止。在0.5~1.1IN范围内测取变压器的Uk、Ik、Pk,共取6~7组数据记录于表2中,其中IkIN的点必测。并记录实验时周围环境温度(0C)。表2室温θ=0C序号1234563.负载实验实验数据U(V)I(A)计算数据coskP(W)实验线路如图3所示。变压器T低压线圈接电源,高压线圈通过开关S1接到负载电阻RL上。RL选用NMEL-03的两只900Ω电阻相串联。开关S1、采用NMEL-05的双刀双掷开关,电压表、电流表、功率表(含功率因数表)的选择同空载实验。a.未上主电源前,将调压器调节旋钮逆时针调到底,S1断开,负载电阻值调节到最大。b.合上交流电源,逐渐升高电源电压,使变压器输入电压U1=UN=110V。图3负载实验接线图c.在维持U1=UN的条件下,合下开关S1,逐渐增加负载电流,即减小负载电阻RL的值,从空载到额定负载范围内,测取变压器的输出电压U2和电流I2。d.测取数据时,I2=0和I2=I2N=0.4A必测,共取数据6~7组,记录于表3中。表3cos2=1U1=UN=110V序号U2(V)I2(A)1234567实验报告实验名称:单相变压器实验实验目的:1.通过空载和短路实验测定变压器的变比和参数。2.通过负载实验测取变压器的运行特性。实验项目:1.空载实验测取空载特性2.短路实验测取短路特性U0=f(I0),P0=f(U0).Uk=f(Ik),Pk=f(I).3.负载实验维持U1=U1N,COS2=1的条件下,测取U2=f(I2)(一)填写实验设备表名称电机教学实验台三相组式变压器三相可调电阻器型号和规格NMEL-IINMEL-03用途用于实验实验设备改变输出电流使用注意事项使用前调节输出电压为0短路实验时操作要快,以免线路过热实验开始时置于电阻为零位置功率表、功率因数表交流电压表、电流表旋转指示灯及开关板(二)空载实验NMEL-20MEL-001CNMEL-05测量功率及功率因数测量交流电压和电流通断电及指示不得超量程接线正确电路连完后闭合拆电路前断开1.填写空载实验数据表格表1-1序号1234567实验数据U0(V)I0(A)P0(W)计算数...
