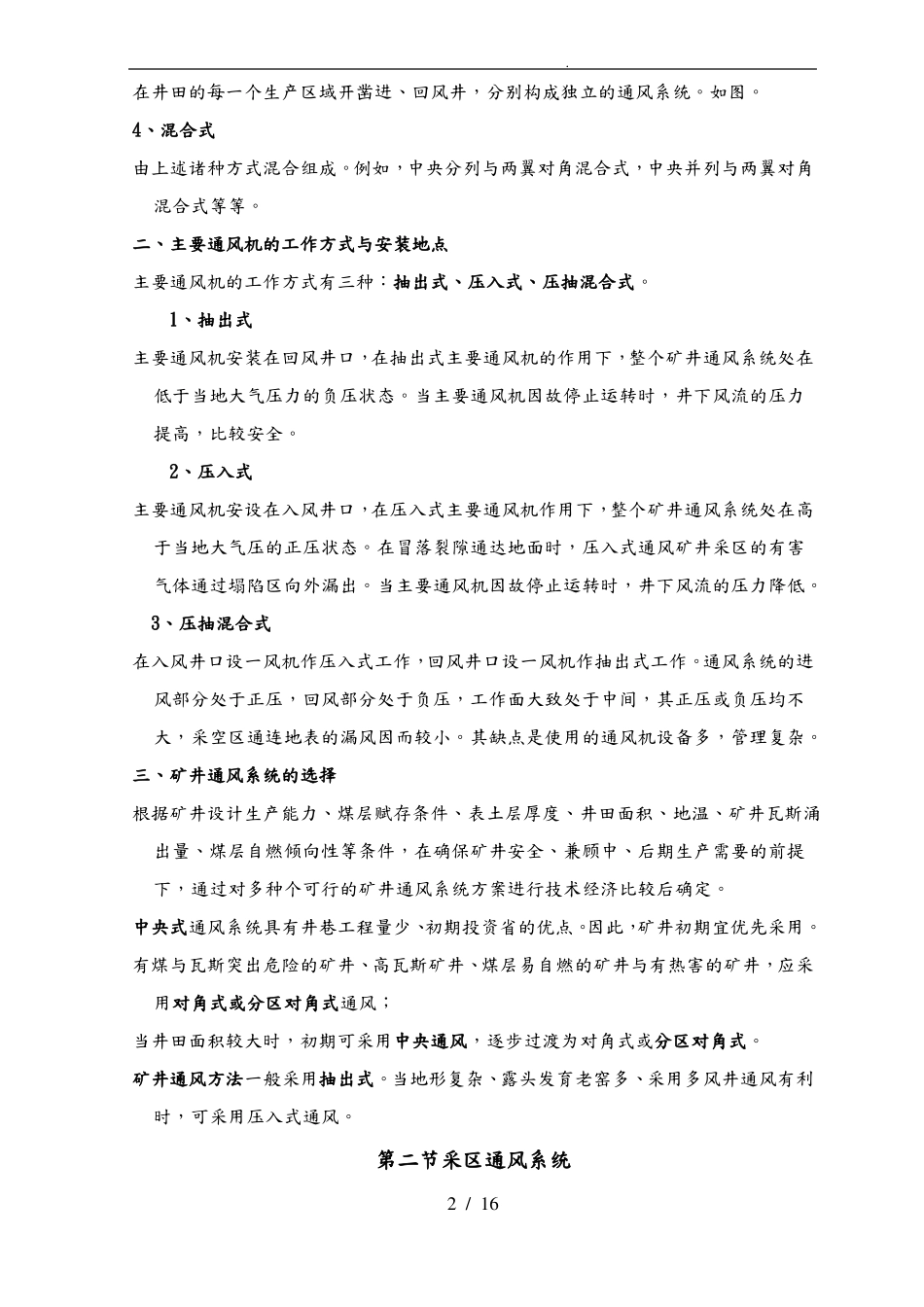

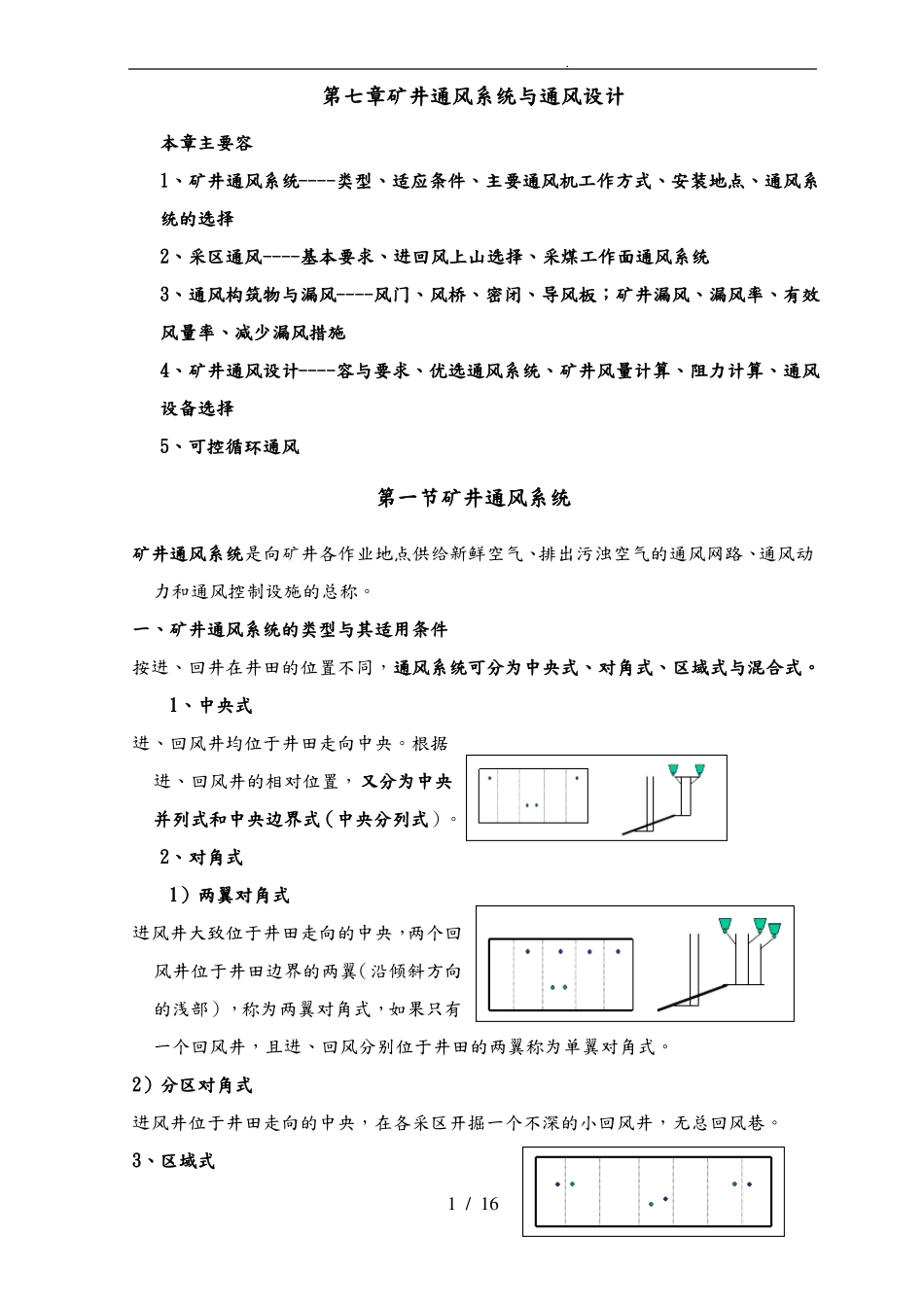

.第七章矿井通风系统与通风设计本章主要容1、矿井通风系统----类型、适应条件、主要通风机工作方式、安装地点、通风系统的选择2、采区通风----基本要求、进回风上山选择、采煤工作面通风系统3、通风构筑物与漏风----风门、风桥、密闭、导风板；矿井漏风、漏风率、有效风量率、减少漏风措施4、矿井通风设计----容与要求、优选通风系统、矿井风量计算、阻力计算、通风设备选择5、可控循环通风第一节矿井通风系统矿井通风系统是向矿井各作业地点供给新鲜空气、排出污浊空气的通风网路、通风动力和通风控制设施的总称。一、矿井通风系统的类型与其适用条件按进、回井在井田的位置不同，通风系统可分为中央式、对角式、区域式与混合式。1、中央式进、回风井均位于井田走向中央。根据进、回风井的相对位置，又分为中央并列式和中央边界式（中央分列式）。2、对角式1）两翼对角式进风井大致位于井田走向的中央，两个回风井位于井田边界的两翼（沿倾斜方向的浅部），称为两翼对角式，如果只有一个回风井，且进、回风分别位于井田的两翼称为单翼对角式。2）分区对角式进风井位于井田走向的中央，在各采区开掘一个不深的小回风井，无总回风巷。3、区域式1/16.在井田的每一个生产区域开凿进、回风井，分别构成独立的通风系统。如图。4、混合式由上述诸种方式混合组成。例如，中央分列与两翼对角混合式，中央并列与两翼对角混合式等等。二、主要通风机的工作方式与安装地点主要通风机的工作方式有三种：抽出式、压入式、压抽混合式。1、抽出式主要通风机安装在回风井口，在抽出式主要通风机的作用下，整个矿井通风系统处在低于当地大气压力的负压状态。当主要通风机因故停止运转时，井下风流的压力提高，比较安全。2、压入式主要通风机安设在入风井口，在压入式主要通风机作用下，整个矿井通风系统处在高于当地大气压的正压状态。在冒落裂隙通达地面时，压入式通风矿井采区的有害气体通过塌陷区向外漏出。当主要通风机因故停止运转时，井下风流的压力降低。3、压抽混合式在入风井口设一风机作压入式工作，回风井口设一风机作抽出式工作。通风系统的进风部分处于正压，回风部分处于负压，工作面大致处于中间，其正压或负压均不大，采空区通连地表的漏风因而较小。其缺点是使用的通风机设备多，管理复杂。三、矿井通风系统的选择根据矿井设计生产能力、煤层赋存条件、表土层厚度、井田面积、地温、矿井瓦斯涌出量、煤层自燃倾向性等条件，在确保矿井安全、兼顾中、后期生产需要的前提下，通过对多种个可行的矿井通风系统方案进行技术经济比较后确定。中央式通风系统具有井巷工程量少、初期投资省的优点。因此，矿井初期宜优先采用。有煤与瓦斯突出危险的矿井、高瓦斯矿井、煤层易自燃的矿井与有热害的矿井，应采用对角式或分区对角式通风；当井田面积较大时，初期可采用中央通风，逐步过渡为对角式或分区对角式。矿井通风方法一般采用抽出式。当地形复杂、露头发育老窑多、采用多风井通风有利时，可采用压入式通风。第二节采区通风系统2/16.采区通风系统是矿井通风系统的主要组成单元,包括：采区进风、回风和工作面进、回风巷道组成的风路连接形式与采区的风流控制设施。一、采区通风系统的基本要求1、每一个采区，都必须布置回风道，实行分区通风。2、采煤和掘进工作面应独立通风系统。有特殊困难必须串联通风时应符合有关规定。3、煤层倾角大于12°的采煤工作面采用下行通风时，报矿总工程师批准，4、采煤和掘进工作面的进风和回风，都不得经过采空区或冒落区。二、采区进风上山与回风上山的选择上（下）山至少要有两条；对生产能力大的采区可有3条或4条上山。1、轨道上山进风，运输机上山回风2、运输机上山进风、轨道上山回风比较：轨道上山进风，新鲜风流不受煤炭释放的瓦斯、煤尘污染与放热影响，输送机上山进风，运输过程中所释放的瓦斯，可使进风流的瓦斯和煤尘浓度增大，影响工作面的安全卫生条件。三、采煤工作面上行风与下行风上行风与下行风是指进风流方向与采煤工作面的关系而言。当采煤工作面进风巷道水平低于回风巷时，采煤工作面的风流沿倾斜向上流动，称上行通风，否则是下行通风...
