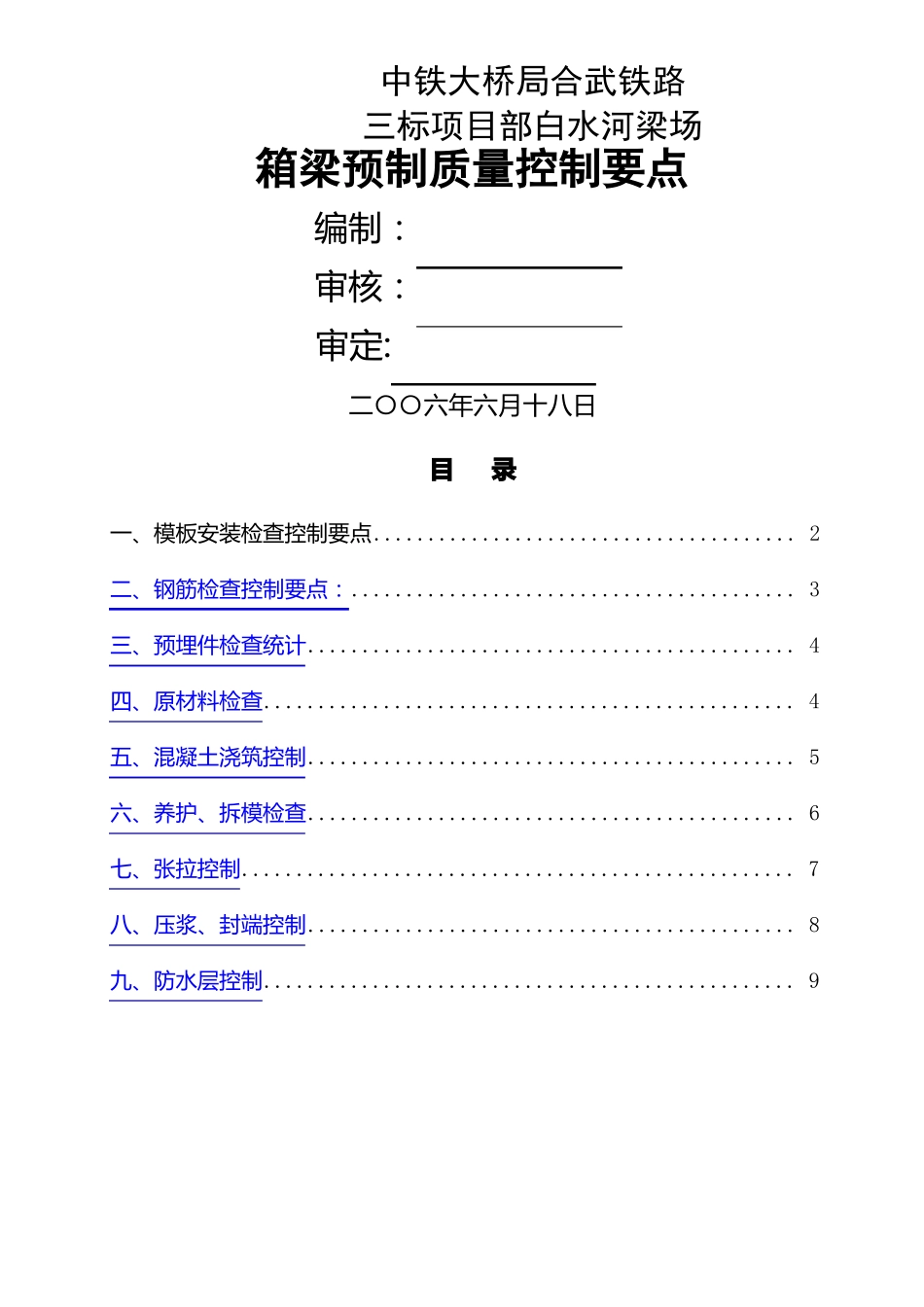

中铁大桥局合武铁路三标项目部白水河梁场箱梁预制质量控制要点编制：审核：审定:二〇〇六年六月十八日目录一、模板安装检查控制要点.......................................2二、钢筋检查控制要点：.........................................3三、预埋件检查统计.............................................4四、原材料检查.................................................4五、混凝土浇筑控制.............................................5六、养护、拆模检查.............................................6七、张拉控制...................................................7八、压浆、封端控制.............................................8九、防水层控制.................................................9中铁大桥局合武铁路白水河梁场箱梁预制质量控制要点一、模板安装检查控制要点1、底模标高和预拱度的控制（1）首次底模安装时由测量组放标高（设预拱）、安装好后复测检查。（2）每榀箱梁张拉完成移开预制台座后，由测量组检查底模标高及预拱度、长度、平整度.2、外模安装检查外模安装检查项目有：内外悬臂模板标高检查；模板结构尺寸检查;腹板垂直度、平整度检查；拼缝错台检查；模板表面检查；结构安全检查；支座预埋板、螺栓孔位置、垂直度检查.3、内模检查吊装前检查项目：结构尺寸检查;垂直度检查；拼缝错台检查；模板表面检查；结构安全检查。吊装后检查项目：结构尺寸检查；轴线位置标高检查，腹板厚度检查。4、端模检查梁长度检查；垂直度检查;结构尺寸检查。5、浇筑前检查外模支腿抄垫检查；底模移梁处抄垫检查；内模横向支撑检查;桥面宽度;挡渣墙内宽度；桥长度。2中铁大桥局合武铁路白水河梁场箱梁预制质量控制要点二、钢筋检查控制要点:1、钢筋车间检查钢筋加工品种规格尺寸检查；钢筋碰焊接头、焊接接头、钢筋套筒接头检查;2、底板钢筋检查吊装前检查项目(在胎模上）:钢筋保护层垫块数量、位置检查；钢筋骨架长度、净宽尺寸、高度检查；钢筋接头质量检查;钢筋数量、种类、间距、垂直度检查；钢筋腹板、底板尺寸、保护层厚度检查；抽拔管道位置、数量、规格直径检查;端隔墙预埋套筒检查；接地钢筋检查吊装入模后检查项目：钢筋腹板、底板尺寸、保护层厚度检查；抽拔管道位置、数量、规格直径检查；保护层垫块数量、位置检查;端隔墙预埋套筒检查;底板泄水孔、腹板通风孔位置垂直度检查；预留孔环筋、张拉锚具后环筋位置检查，支座板后钢筋网片检查;钢筋扎丝不得进入保护层内。3、顶板钢筋检查吊装前检查项目(在胎模上）：钢筋保护层垫块数量、位置检查；钢筋骨架长度、净宽尺寸、高度检查；钢筋数量、种类、间距检查;中间、端头、翼缘板钢筋保护层厚度检查吊装后检查项目:钢筋保护层垫块数量、位置检查；钢筋数量、种类、间距检查；中间、端头、翼缘板钢筋保护层厚度检查；顶面钢筋保护层检查。3中铁大桥局合武铁路白水河梁场箱梁预制质量控制要点顶板泄水孔预埋位置检查、吊顶预留孔位置、加强钢筋网片检查、通信预留孔位置检查、挡渣墙、电缆槽钢筋位置检查、防雷接地钢筋检查;伸缩缝预埋件、接触网支柱预埋件检查。三、预埋件检查统计1、底腹板部位预埋件检查支座预埋板、预埋套筒螺栓孔位置；支座钢筋网片；腹板通风孔;底板泄水孔；防雷接地钢筋；端隔板预埋钢筋；接触网支柱在腹板加强钢筋。2、梁端部位预埋件检查预埋锚板；环形筋;伸缩缝预埋件.3、顶板部位预埋件检查顶板泄水孔；通信预留孔；挡渣墙预埋件；电缆槽预埋件;吊顶预埋件；接触网支柱预埋件。四、原材料检查1、原材料有供应商提供的出厂合格证书，并应按相关检验项目、批次规定、严格实施进场检验.2、水泥应采用品质稳定、强度为42.5级的低碱普通硅酸盐水泥，水泥熟料中C3A含量不应大于8%，掺和料采用矿粉和粉煤灰，其余技术要求应符合≤客运专线高性能混凝土暂行技术条件≥的规定。4中铁大桥局合武铁路白水河梁场箱梁预制质量控制要点3、骨料应采用硬质洁净天然河砂，细度模数为2。6~3.0,含泥量不大于2.0%，其余技术要求应符合≤客运专线高性能混凝土暂行技术条件≥的规定.4...
