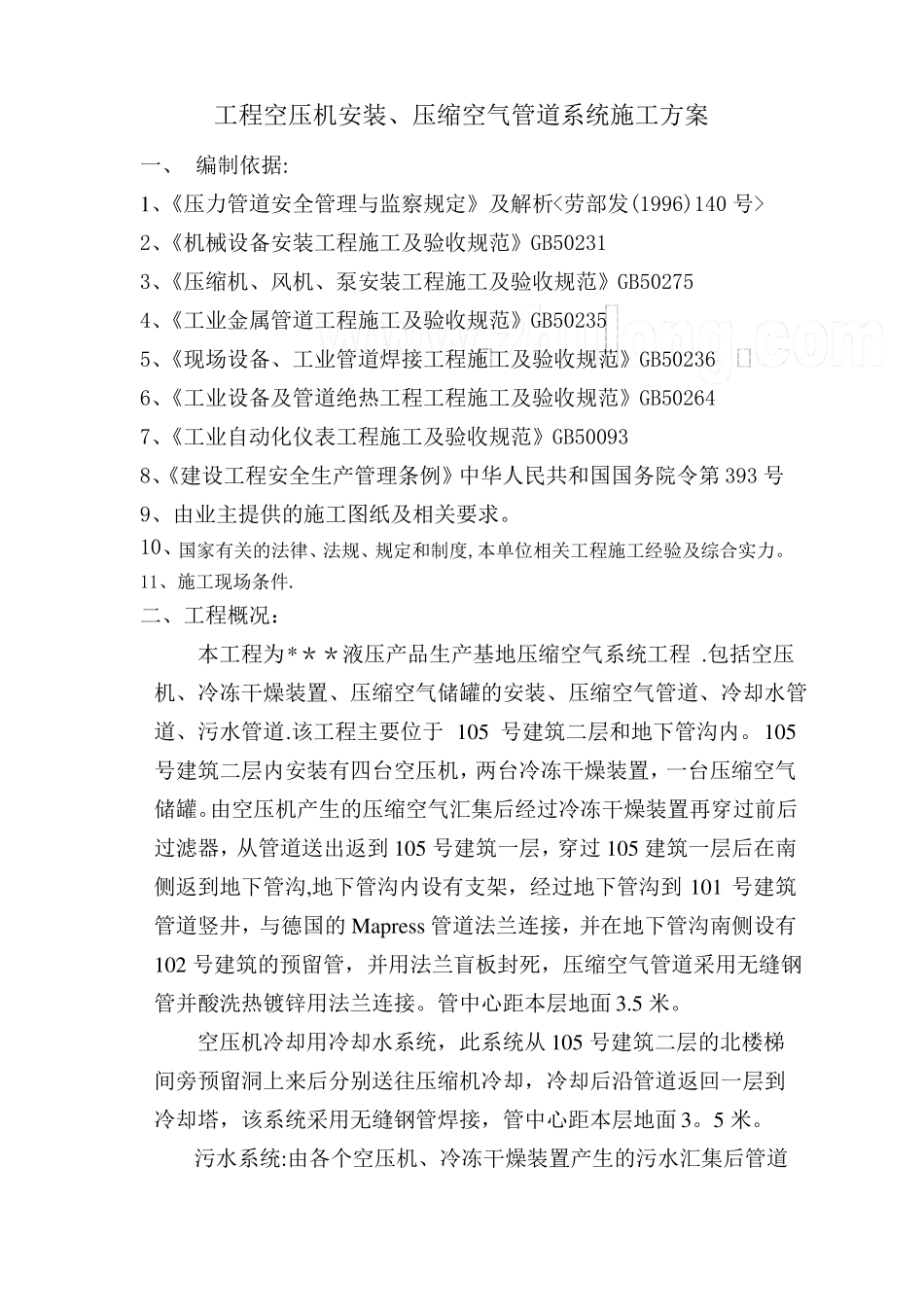

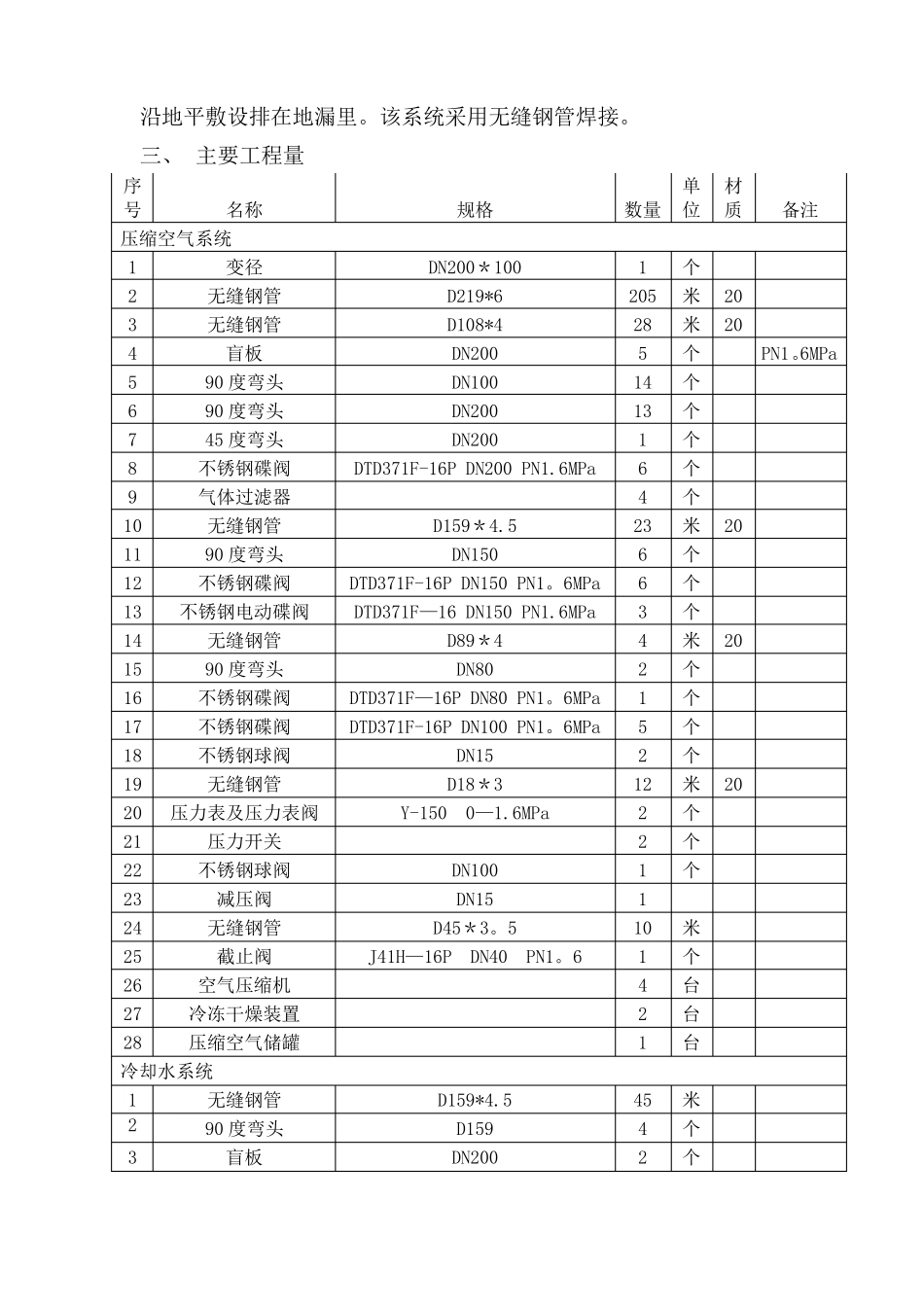

工程空压机安装、压缩空气管道系统施工方案一、编制依据:1、《压力管道安全管理与监察规定》及解析<劳部发(1996)140号>2、《机械设备安装工程施工及验收规范》GB502313、《压缩机、风机、泵安装工程施工及验收规范》GB502754、《工业金属管道工程施工及验收规范》GB502355、《现场设备、工业管道焊接工程施工及验收规范》GB502366、《工业设备及管道绝热工程工程施工及验收规范》GB502647、《工业自动化仪表工程施工及验收规范》GB500938、《建设工程安全生产管理条例》中华人民共和国国务院令第393号9、由业主提供的施工图纸及相关要求。10、国家有关的法律、法规、规定和制度,本单位相关工程施工经验及综合实力。11、施工现场条件.二、工程概况：本工程为*＊＊液压产品生产基地压缩空气系统工程.包括空压机、冷冻干燥装置、压缩空气储罐的安装、压缩空气管道、冷却水管道、污水管道.该工程主要位于105号建筑二层和地下管沟内。105号建筑二层内安装有四台空压机，两台冷冻干燥装置，一台压缩空气储罐。由空压机产生的压缩空气汇集后经过冷冻干燥装置再穿过前后过滤器，从管道送出返到105号建筑一层，穿过105建筑一层后在南侧返到地下管沟,地下管沟内设有支架，经过地下管沟到101号建筑管道竖井，与德国的Mapress管道法兰连接，并在地下管沟南侧设有102号建筑的预留管，并用法兰盲板封死，压缩空气管道采用无缝钢管并酸洗热镀锌用法兰连接。管中心距本层地面3.5米。空压机冷却用冷却水系统，此系统从105号建筑二层的北楼梯间旁预留洞上来后分别送往压缩机冷却，冷却后沿管道返回一层到冷却塔，该系统采用无缝钢管焊接，管中心距本层地面3。5米。污水系统:由各个空压机、冷冻干燥装置产生的污水汇集后管道沿地平敷设排在地漏里。该系统采用无缝钢管焊接。三、主要工程量序号123456789101112131415161718192122232425262728123名称变径无缝钢管无缝钢管盲板90度弯头90度弯头45度弯头不锈钢碟阀气体过滤器无缝钢管90度弯头不锈钢碟阀不锈钢电动碟阀无缝钢管90度弯头不锈钢碟阀不锈钢碟阀不锈钢球阀无缝钢管压力开关不锈钢球阀减压阀无缝钢管截止阀空气压缩机冷冻干燥装置压缩空气储罐无缝钢管90度弯头盲板规格DN200＊100D219*6D108*4DN200DN100DN200DN200DTD371F-16PDN200PN1.6MPaD159＊4.5DN150DTD371F-16PDN150PN1。6MPaDTD371F—16DN150PN1.6MPaD89＊4DN80DTD371F—16PDN80PN1。6MPaDTD371F-16PDN100PN1。6MPaDN15D18＊3Y-1500—1.6MPaDN100DN15D45＊3。5J41H—16PDN40PN1。6D159*4.5D159DN200单材数量位质1285141316423663421521222111014214542个米20个个个个个个个个个个个个个个个个备注压缩空气系统205米20PN1。6MPa米20米20米2020压力表及压力表阀米个台台台米个个冷却水系统污水系统12345无缝钢管弯头弯头弯头盲板D57*3。5D18＊3D57＊3。5D25＊3D57＊3.5404432米个个个个四、组织机构、施工部署。1、本工程在项目经理的直接领导下，建立了相应的组织机构，统一指挥施工的全过程，直至达到100%的质量合格目标，组织机构如下：项目经理：***工程副经理：***工长安全员材料员技术员质量员预算员成本员资料员*******施工班组*****************2、质量目标：保证工程质量全部合格。工期目标：按合同工期完成全部建设施工任务。现场管理目标：严格施工现场管理，杜绝重大安全事故，不发生火灾。3、劳动力安排工种人数焊工3电工1管工3起重工2力工3钳工2五、施工准备1、图纸准备:为了更好的进行施工,施工前要求各施工人员认真熟悉图纸,掌握施工的难点和重点。2、技术准备:土建施工过程中，要求土建专业按图纸预留孔洞,技术人员要到现场核实尺寸,避免返工。3、材料准备：3.1管材:压缩空气系统采用无缝钢管，并酸洗镀锌法兰连接，冷却水和污水系统采用无缝钢管焊接,管材不得弯曲、锈蚀、无飞刺、重皮及凹凸不平现象，施工前应用钢刷对无缝钢管进行除锈,并在现场码放整齐。3.2管件：要求表面平整、无角度不标准缺陷。并在现场码放整齐.3.3阀门:采用德国欧文托普的阀门,铸造规矩,无毛刺、裂纹，开关灵活严密，丝扣无损伤，直度和角度正确，强度符合要求，手轮无损伤。施工前应进行试压。...
