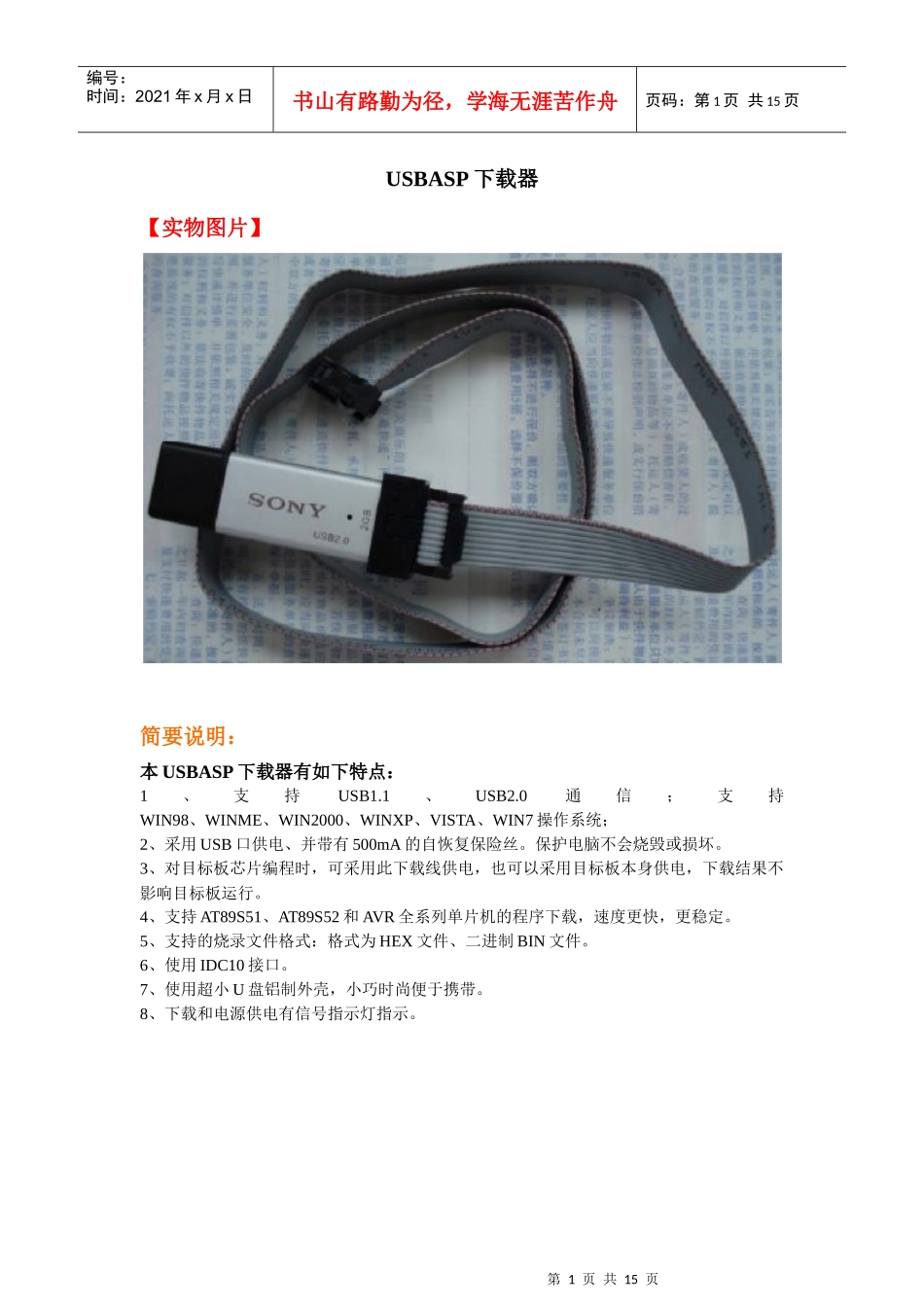

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页USBASP下载器【实物图片】简要说明：本USBASP下载器有如下特点：1、支持USB1.1、USB2.0通信；支持WIN98、WINME、WIN2000、WINXP、VISTA、WIN7操作系统；2、采用USB口供电、并带有500mA的自恢复保险丝。保护电脑不会烧毁或损坏。3、对目标板芯片编程时，可采用此下载线供电，也可以采用目标板本身供电，下载结果不影响目标板运行。4、支持AT89S51、AT89S52和AVR全系列单片机的程序下载，速度更快，更稳定。5、支持的烧录文件格式：格式为HEX文件、二进制BIN文件。6、使用IDC10接口。7、使用超小U盘铝制外壳，小巧时尚便于携带。8、下载和电源供电有信号指示灯指示。第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页安装驱动：1、将下载线USB头与电脑USB口连接，电脑提示发现新硬件如下图：2、选择从列表安装，点击下一步，如下图：3、在浏览中找到硬件的驱动程序，点击下一步如下图：第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页4、系统开始安装驱动程序如下图：第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页5、安装完成！6、安装完成后，设备管理器里会出现硬件信息如下图：第5页共15页第4页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共15页程序下载：1、双击应用程序图标：2、选择芯片型号，并点击装FLASH,其它选择默认：3、选择要下载的扩展名为.HEX的文件：第6页共15页第5页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共15页4、点击“擦除”按钮，擦除芯片内容，并点确定：第7页共15页第6页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共15页5、点击“编程”按钮，对程序进行下载：第8页共15页第7页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共15页6、提示下载完成！第9页共15页第8页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共15页第10页共15页第9页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共15页原理图：ISP接口：第11页共15页第10页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共15页产品展示：第12页共15页第11页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共15页第13页共15页第12页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共15页第14页共15页第13页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页共15页第15页共15页第14页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第15页共15页
