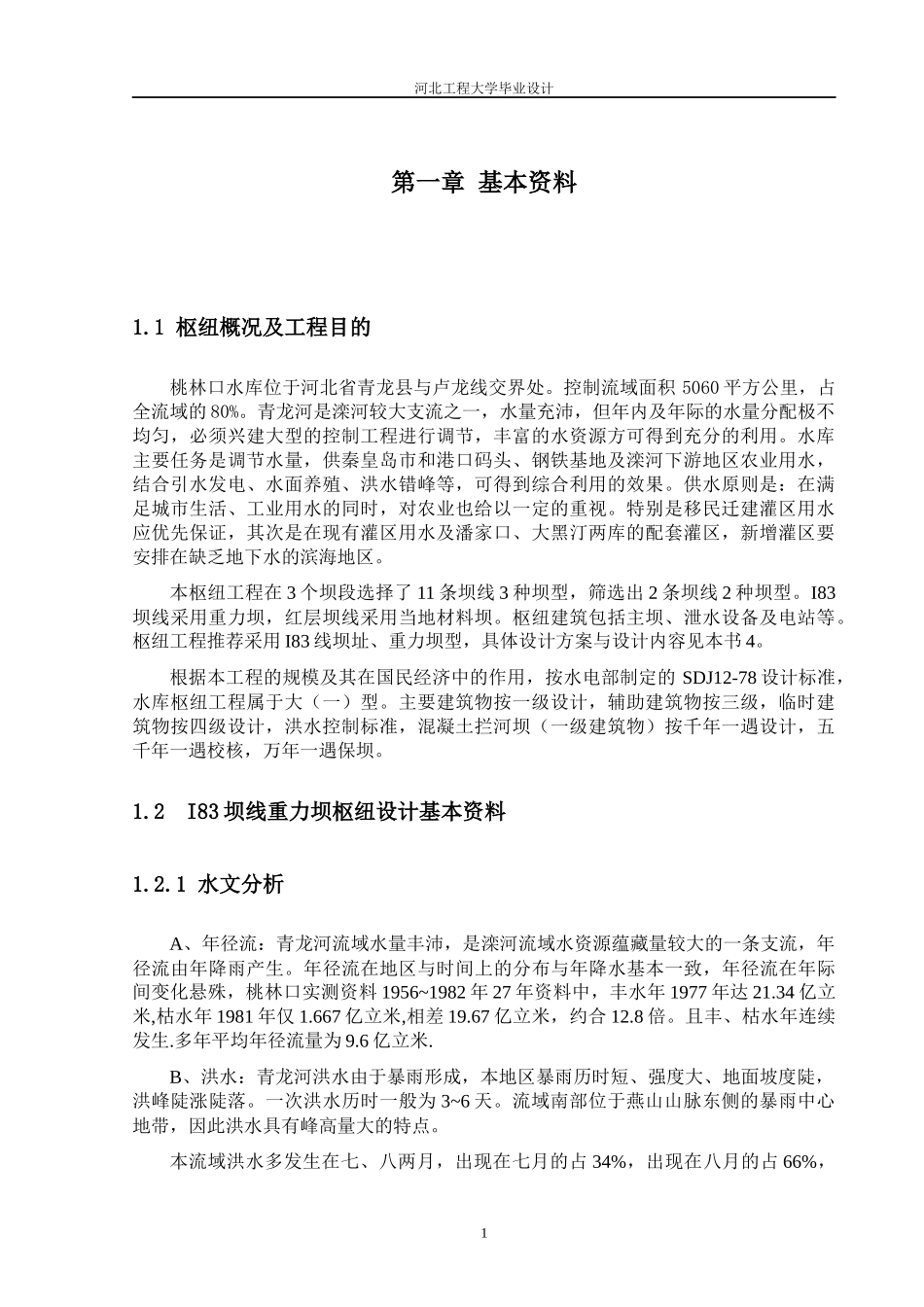

河北工程大学毕业设计第一章基本资料1.1枢纽概况及工程目的桃林口水库位于河北省青龙县与卢龙线交界处。控制流域面积5060平方公里，占全流域的80%。青龙河是滦河较大支流之一，水量充沛，但年内及年际的水量分配极不均匀，必须兴建大型的控制工程进行调节，丰富的水资源方可得到充分的利用。水库主要任务是调节水量，供秦皇岛市和港口码头、钢铁基地及滦河下游地区农业用水，结合引水发电、水面养殖、洪水错峰等，可得到综合利用的效果。供水原则是：在满足城市生活、工业用水的同时，对农业也给以一定的重视。特别是移民迁建灌区用水应优先保证，其次是在现有灌区用水及潘家口、大黑汀两库的配套灌区，新增灌区要安排在缺乏地下水的滨海地区。本枢纽工程在3个坝段选择了11条坝线3种坝型，筛选出2条坝线2种坝型。I83坝线采用重力坝，红层坝线采用当地材料坝。枢纽建筑包括主坝、泄水设备及电站等。枢纽工程推荐采用I83线坝址、重力坝型，具体设计方案与设计内容见本书4。根据本工程的规模及其在国民经济中的作用，按水电部制定的SDJ12-78设计标准，水库枢纽工程属于大（一）型。主要建筑物按一级设计，辅助建筑物按三级，临时建筑物按四级设计，洪水控制标准，混凝土拦河坝（一级建筑物）按千年一遇设计，五千年一遇校核，万年一遇保坝。1.2I83坝线重力坝枢纽设计基本资料1.2.1水文分析A、年径流：青龙河流域水量丰沛，是滦河流域水资源蕴藏量较大的一条支流，年径流由年降雨产生。年径流在地区与时间上的分布与年降水基本一致，年径流在年际间变化悬殊，桃林口实测资料1956~1982年27年资料中，丰水年1977年达21.34亿立米,枯水年1981年仅1.667亿立米,相差19.67亿立米，约合12.8倍。且丰、枯水年连续发生.多年平均年径流量为9.6亿立米.B、洪水：青龙河洪水由于暴雨形成，本地区暴雨历时短、强度大、地面坡度陡，洪峰陡涨陡落。一次洪水历时一般为3~6天。流域南部位于燕山山脉东侧的暴雨中心地带，因此洪水具有峰高量大的特点。本流域洪水多发生在七、八两月，出现在七月的占34%，出现在八月的占66%，1河北工程大学毕业设计桃林口多年平均6~9月洪量占年径流量的70%左右，三天洪量占六天洪量的70%以上，大水年尤为集中。如1992年最大六天洪量占年径流量达70%。流域内洪水地区分布主要在土门子以下。以土门子与桃林口1971~1977年同期系列统计，土门子~桃林口以上洪量60%以上，而其面积占桃林口以上总面积的42%。由频率分析法得到洪水特征值，见表1.1，坝址以上不同频率设计洪水过程线见表1.2。表1.1洪水计算成果表项目洪峰流量(秒立米)洪量(亿立米)24小时三天六天三十天特征值均值20001.42.22.85.37CV1.351.351.351.251.0CS/CV2.52.52.52.52.5频率(%)0.013204022.4335.2439.9655.400.022960020.7535.6536.9051.500.12248011.7424.7328.3440.500.21968013.7821.6524.9236.200.51600011.2317.6020.4130.401132809.3014.5017.1426.102106807.4811.7513.9221.70573605.158.109.8016.201050003.505.506.8312.102029202.043.214.178.18表1.2桃林口水库坝址以上不同频率设计洪水过程线2河北工程大学毕业设计时间不同频率(%)流量(秒立米)月日时0.020.12510724229468034823782962419741721800550500252230019001050800630426872035120090074064466337915001100891876225773275018901220101086782303920270018001213131994647403260217014143481086751703560237016141281070051003510234018131629984475032702180201132385764080281018702297517386352024201610248923675832202210147072628399636230302000139047740586227901920128066895522224801710114086845518424701700113010684551842470170011303河北工程大学毕业设计2612268001958095185910379014284002180010500700047701629400224001065073204940182960022480010680736050002029300222001005073304950222900021600104507250488024285002000098506880458072722052017600895060004100421540152007700520037006180601280062004450300081458010400485036002460101110080003400254017701250003800190014501030143420288514001000700163163247...
