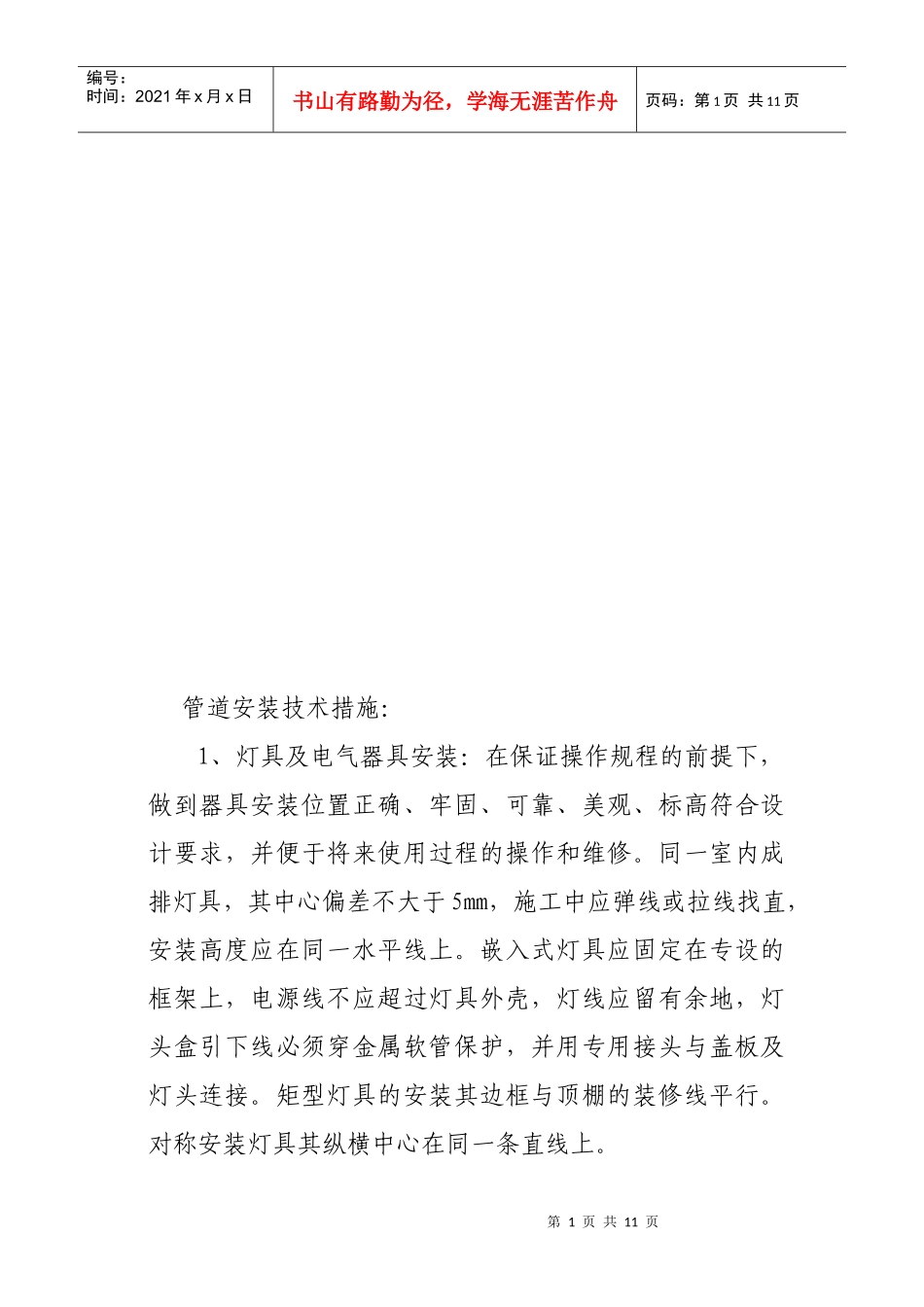

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页管道安装技术措施：1、灯具及电气器具安装：在保证操作规程的前提下，做到器具安装位置正确、牢固、可靠、美观、标高符合设计要求，并便于将来使用过程的操作和维修。同一室内成排灯具，其中心偏差不大于5mm，施工中应弹线或拉线找直，安装高度应在同一水平线上。嵌入式灯具应固定在专设的框架上，电源线不应超过灯具外壳，灯线应留有余地，灯头盒引下线必须穿金属软管保护，并用专用接头与盖板及灯头连接。矩型灯具的安装其边框与顶棚的装修线平行。对称安装灯具其纵横中心在同一条直线上。第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页2、开关插座安装：开关插座安装时，应先扫清盒内灰渣脏土.开关插座的安装在土建装饰后进行。各种箱盒的口边，应用水泥砂浆抹面，所有照明开关板方向一致。开关插座应安装牢固，平直整齐，四周无缝隙，位置准确，高度应符合要求，同一室内的高差不大于5mm。3、配电箱安装各种配电箱的型号、容量、回路数、安装位置及高度均需符合设计要求，低压电器设备必须有出厂合格证，到达现场后，应根据证件核对名称、规格、型号、检查设备零件是否完整和符合要求，并应进行绝缘试验。所有铁制配电箱的保护接地（零）必须连接可靠，箱体的保护接地线可以做在盘后，但盘面的保护接地线必须做在盘面的明显处或专用接地螺丝上，不得将地线压在配是属相的固定螺栓上。箱安装必须横平竖直，嵌入式配电箱应与墙面紧贴，不得有缝隙。箱内接线应完整齐全，固定牢靠，操作部分灵活，有二个以上的柜时，母线相序排列应一致，母线色标准确，二次接线准确牢固，导线与接线端子连接紧密，回路标志清晰、齐全，施工时可使用号码管或编号端子，每个端子螺丝连接不得超过两根，箱的引入线或引出线根据各路情况，合理分布，排列应整齐美观，并用扎带分段绑扎，箱进出线应留有适当的余量，以便检修。各支路的工作零线，必须接入专用零排或第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页零线端子，如配电箱内装螺旋溶断器时，其电源应接在中间点端子上，负荷线接在螺纹端子上。4、在调试前，首先熟悉图纸，弄清各回路的情况，并用兆欧表测试各回路绝缘电阻是否符合要求。在送电前，所有配电箱柜，不得有垃圾工具等杂物，并检查各箱柜设备等接线是否正确牢固，线路上是否有人在施工，所有开关是否正确牢固，线路上是否有人在施工，所有开关是否全在分闸位置，确认无误后方可送电。送电必须从电源侧送起，每送一个回路，必须检查其三相电压是否正常，如双路电源供电，必须检查其相序是否正确。照明送电应逐个回路送，送一路调一路，保证控制正确无误，所有插座相零，接地位置正确。（二）管道部分：各类管施工前，必须画出各系统的施工草图，检查各种预留孔洞是否正确。根据现场的具体尺寸，确定各类管道的标高、器具及支架的位置，确保各类管道符合设计意图和验收规范。（一）、给水管道部分：1、本工程给水管道设计秒流量2.25L\S,给水入口压力不小于0.25Mpa.2、卫生洁具采用节水型。第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页3、管道均采用PP-R管，户内给水管在垫层内敷设，安装方法按L01S102执行。4、保温：未采暖房间的给水及消防管道做保温，保温材料为闭孔橡塑材料，厚度为30mm，保护层采用铝箔。5、管道穿钢筋混凝土墙和楼板、梁时，应根据图中所注管道标高，位置配合土建工种预留孔洞或预埋套管。6、图中所注生活给水管公称管径与PP-R管道径对应关系及冷水管的支，吊架间距参照下表确定：生活给水管公称直径DN15DN20DN25DN32DN40DN50DN70DN80DN100PP-R管外径dn(mm)dn20dn25dn32dn40dn50dn63dn75dn90dn100横管支，吊架间距（mm）60070080090010001100120013501550立管支架间距（mm）900100011001300160018002000220024007、管道敷设安装前应将管内污物清理干净，安装中严防焊渣等垃圾落入管内，对已安装好的管道须包扎封...
