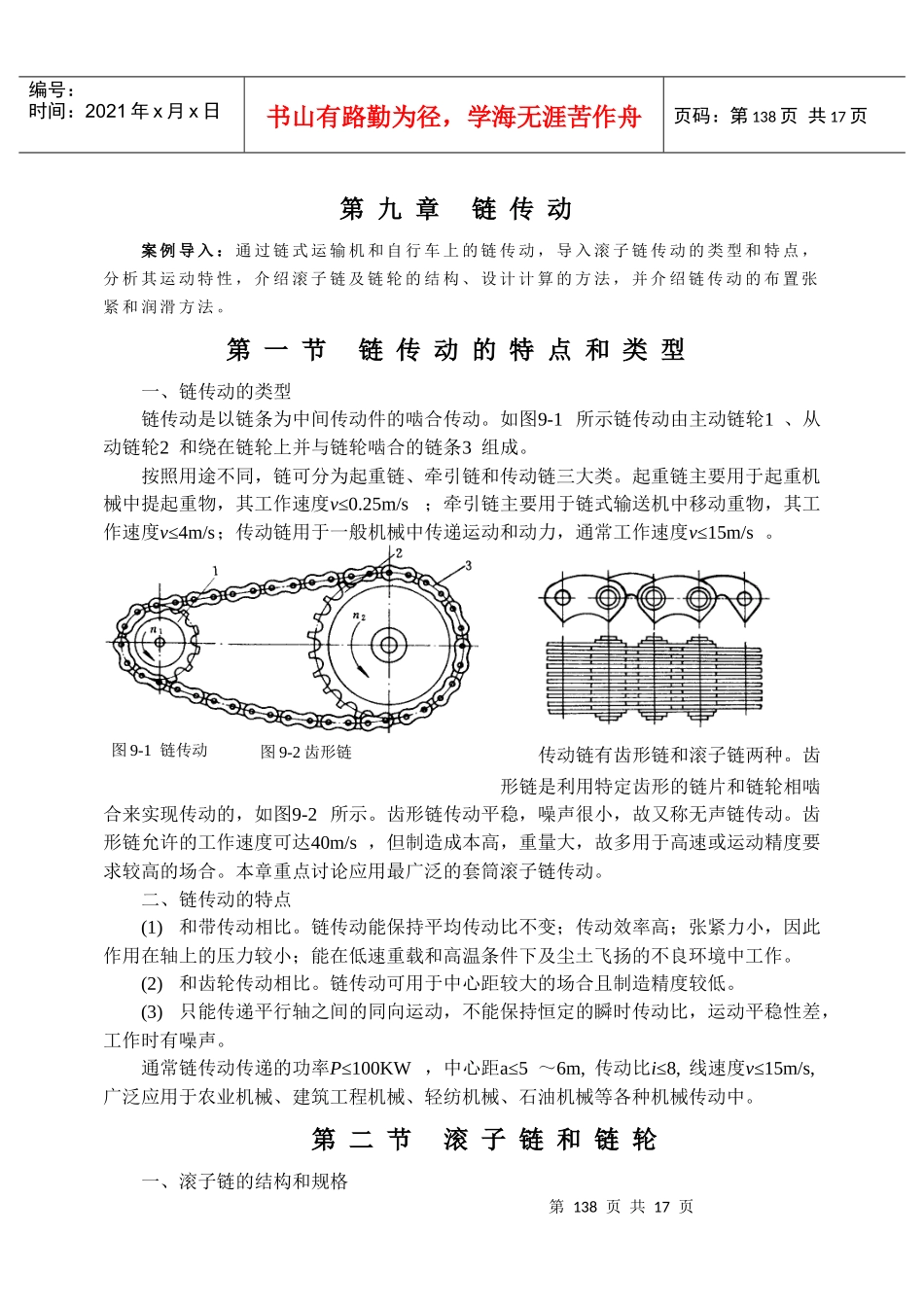

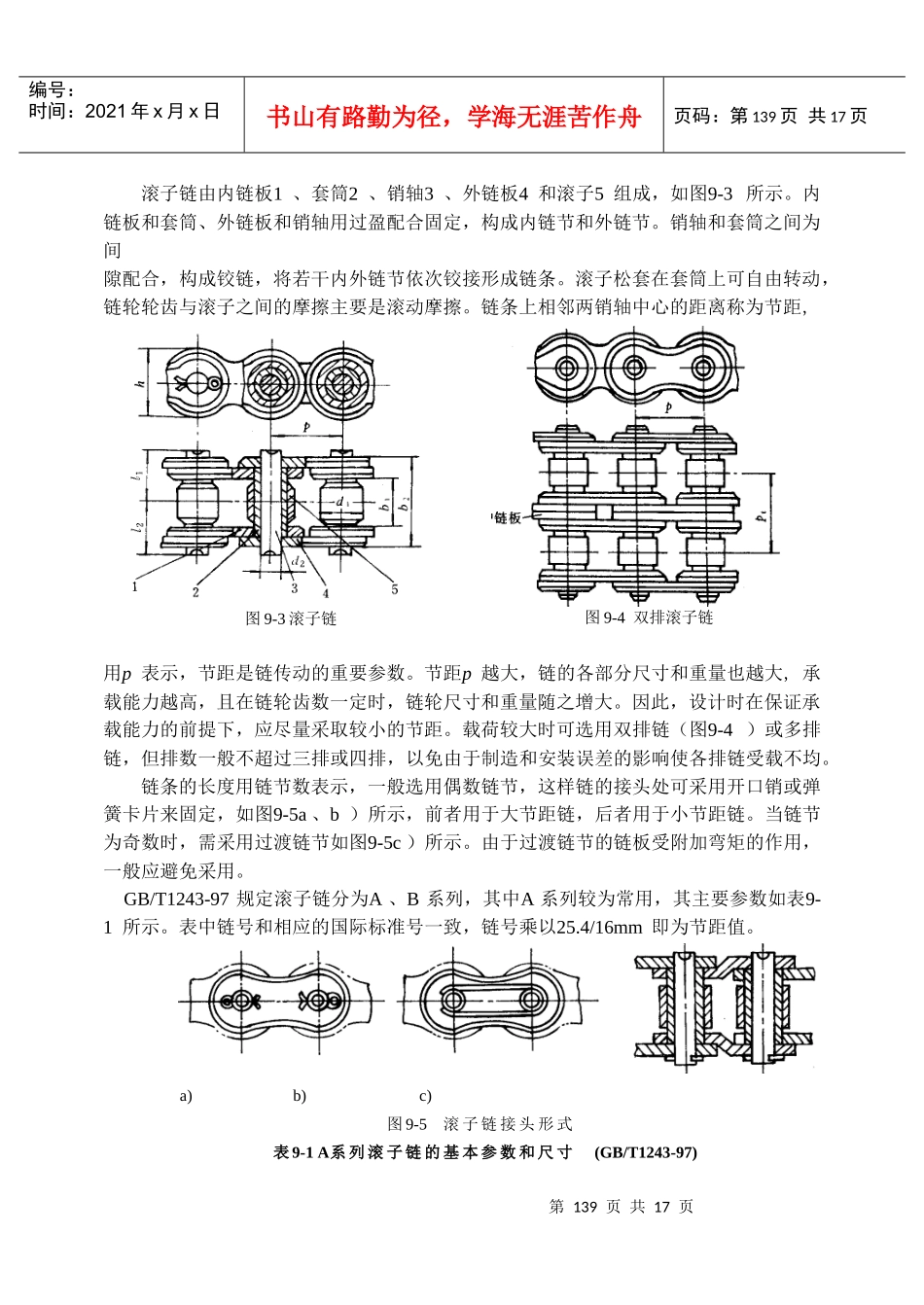

第138页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第138页共17页第九章链传动案例导入：通过链式运输机和自行车上的链传动，导入滚子链传动的类型和特点，分析其运动特性，介绍滚子链及链轮的结构、设计计算的方法，并介绍链传动的布置张紧和润滑方法。第一节链传动的特点和类型一、链传动的类型链传动是以链条为中间传动件的啮合传动。如图9-1所示链传动由主动链轮1、从动链轮2和绕在链轮上并与链轮啮合的链条3组成。按照用途不同，链可分为起重链、牵引链和传动链三大类。起重链主要用于起重机械中提起重物，其工作速度v≤0.25m/s；牵引链主要用于链式输送机中移动重物，其工作速度v≤4m/s；传动链用于一般机械中传递运动和动力，通常工作速度v≤15m/s。传动链有齿形链和滚子链两种。齿形链是利用特定齿形的链片和链轮相啮合来实现传动的，如图9-2所示。齿形链传动平稳，噪声很小，故又称无声链传动。齿形链允许的工作速度可达40m/s，但制造成本高，重量大，故多用于高速或运动精度要求较高的场合。本章重点讨论应用最广泛的套筒滚子链传动。二、链传动的特点(1)和带传动相比。链传动能保持平均传动比不变；传动效率高；张紧力小，因此作用在轴上的压力较小；能在低速重载和高温条件下及尘土飞扬的不良环境中工作。(2)和齿轮传动相比。链传动可用于中心距较大的场合且制造精度较低。(3)只能传递平行轴之间的同向运动，不能保持恒定的瞬时传动比，运动平稳性差，工作时有噪声。通常链传动传递的功率P≤100KW，中心距a≤5～6m,传动比i≤8,线速度v≤15m/s,广泛应用于农业机械、建筑工程机械、轻纺机械、石油机械等各种机械传动中。第二节滚子链和链轮一、滚子链的结构和规格图9-2齿形链图9-1链传动第139页共17页第138页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第139页共17页滚子链由内链板1、套筒2、销轴3、外链板4和滚子5组成，如图9-3所示。内链板和套筒、外链板和销轴用过盈配合固定，构成内链节和外链节。销轴和套筒之间为间隙配合，构成铰链，将若干内外链节依次铰接形成链条。滚子松套在套筒上可自由转动，链轮轮齿与滚子之间的摩擦主要是滚动摩擦。链条上相邻两销轴中心的距离称为节距,用p表示，节距是链传动的重要参数。节距p越大，链的各部分尺寸和重量也越大,承载能力越高，且在链轮齿数一定时，链轮尺寸和重量随之增大。因此，设计时在保证承载能力的前提下，应尽量采取较小的节距。载荷较大时可选用双排链（图9-4）或多排链，但排数一般不超过三排或四排，以免由于制造和安装误差的影响使各排链受载不均。链条的长度用链节数表示，一般选用偶数链节，这样链的接头处可采用开口销或弹簧卡片来固定，如图9-5a、b）所示，前者用于大节距链，后者用于小节距链。当链节为奇数时，需采用过渡链节如图9-5c）所示。由于过渡链节的链板受附加弯矩的作用，一般应避免采用。GB/T1243-97规定滚子链分为A、B系列，其中A系列较为常用，其主要参数如表9-1所示。表中链号和相应的国际标准号一致，链号乘以25.4/16mm即为节距值。a)b)c)图9-5滚子链接头形式表9-1A系列滚子链的基本参数和尺寸(GB/T1243-97)图9-3滚子链图9-4双排滚子链第140页共17页第139页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第140页共17页链号节距p(mm)排距Pt(mm)滚子外径d1(mm)内链节内宽b1(mm)销轴直径d2(mm)内链板高度h2(mm)单排极限拉伸载荷FQ（KN）单排每米质量q(kg/m)08A12.7014.387.927.853.9812.0713.80.6010A15.87518.1110.169.405.0915.0921.81.0012A19.0522.7811.9112.575.9618.0831.11.5016A25.4029.2915.8815.757.9424.1355.62.6020A31.7535.7619.0518.909.5430.1886.73.8024A38.1045.4422.2325.2211.1136.20124.65.6028A44.4548.8725.4025.2212.7142.24169.07.5032A50.8058.5528.5831.5514.2948.26222.410.1040A63.5071.5539.6837.8519.8560.33347.016.1048A76.2087.8347.6347.3523.8172.39500.422.60滚子链的标记为：链号—排数—链节数标准号。例如：16A—1—82GB/T1243—97表示：A系列滚子链、节距为25.4mm、单...
