给排水外网及生活水泵房施工工序VIP免费

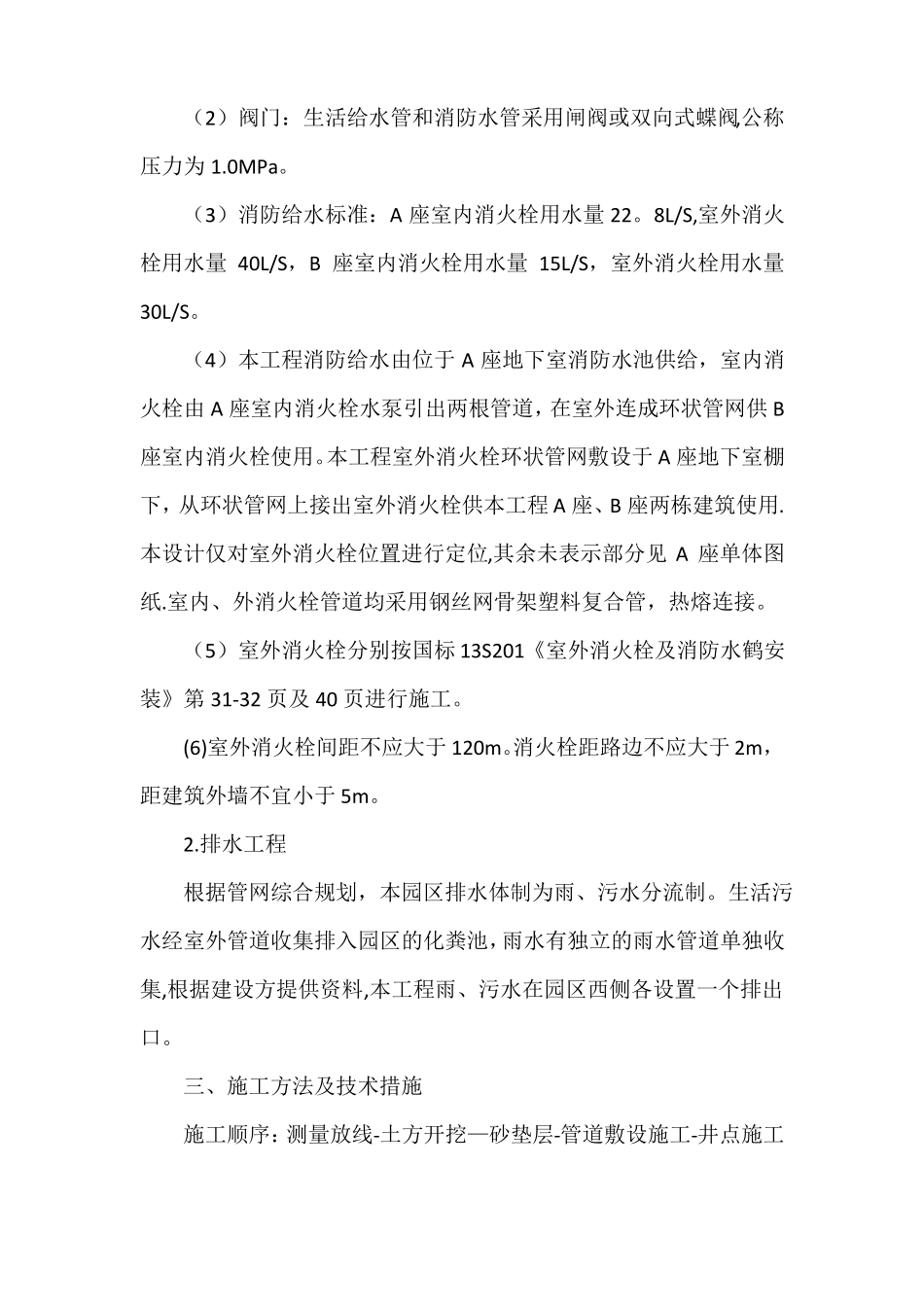

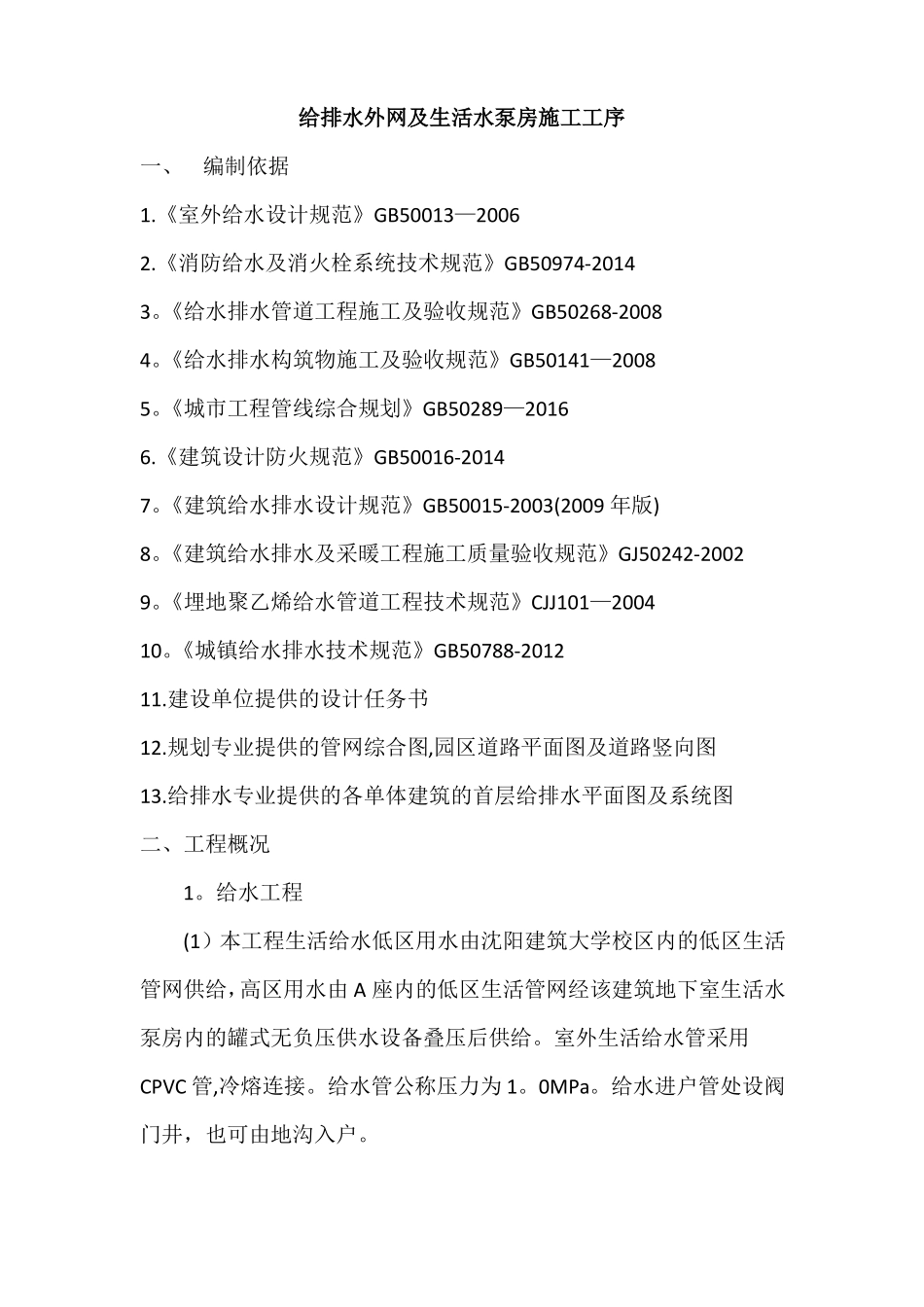

给排水外网及生活水泵房施工工序一、编制依据1.《室外给水设计规范》GB50013—20062.《消防给水及消火栓系统技术规范》GB50974-20143。《给水排水管道工程施工及验收规范》GB50268-20084。《给水排水构筑物施工及验收规范》GB50141—20085。《城市工程管线综合规划》GB50289—20166.《建筑设计防火规范》GB50016-20147。《建筑给水排水设计规范》GB50015-2003(2009年版)8。《建筑给水排水及采暖工程施工质量验收规范》GJ50242-20029。《埋地聚乙烯给水管道工程技术规范》CJJ101—200410。《城镇给水排水技术规范》GB50788-201211.建设单位提供的设计任务书12.规划专业提供的管网综合图,园区道路平面图及道路竖向图13.给排水专业提供的各单体建筑的首层给排水平面图及系统图二、工程概况1。给水工程(1）本工程生活给水低区用水由沈阳建筑大学校区内的低区生活管网供给，高区用水由A座内的低区生活管网经该建筑地下室生活水泵房内的罐式无负压供水设备叠压后供给。室外生活给水管采用CPVC管,冷熔连接。给水管公称压力为1。0MPa。给水进户管处设阀门井，也可由地沟入户。（2）阀门：生活给水管和消防水管采用闸阀或双向式蝶阀,公称压力为1.0MPa。（3）消防给水标准：A座室内消火栓用水量22。8L/S,室外消火栓用水量40L/S，B座室内消火栓用水量15L/S，室外消火栓用水量30L/S。（4）本工程消防给水由位于A座地下室消防水池供给，室内消火栓由A座室内消火栓水泵引出两根管道，在室外连成环状管网供B座室内消火栓使用。本工程室外消火栓环状管网敷设于A座地下室棚下，从环状管网上接出室外消火栓供本工程A座、B座两栋建筑使用.本设计仅对室外消火栓位置进行定位,其余未表示部分见A座单体图纸.室内、外消火栓管道均采用钢丝网骨架塑料复合管，热熔连接。（5）室外消火栓分别按国标13S201《室外消火栓及消防水鹤安装》第31-32页及40页进行施工。(6)室外消火栓间距不应大于120m。消火栓距路边不应大于2m，距建筑外墙不宜小于5m。2.排水工程根据管网综合规划，本园区排水体制为雨、污水分流制。生活污水经室外管道收集排入园区的化粪池，雨水有独立的雨水管道单独收集,根据建设方提供资料,本工程雨、污水在园区西侧各设置一个排出口。三、施工方法及技术措施施工顺序：测量放线-土方开挖—砂垫层-管道敷设施工-井点施工-直埋管沟回填，砂—土方回填，夯实-土方外运—竣工验收1.土方施工工艺（1）施工中与建设单位(工程师）进行现场确定土质类；(2)开工前了解现场实际情况,根据施工图纸及测量基准点对管线的起始点进行测量，设置观测点并加以保护;测量放线前与有关单位联系，确定地下障碍物准确位置，以便沟槽开挖时对其采取加固措施。若与其他管道冲突可以适当调整。（3）管沟土方采用人工挖土与机械挖土配合施工，采用机械挖土挖至管底的+30CM，余下土方采用人工挖土挖至设计标高。（4）挖土放坡视现场情况及天气情况现场确定,放坡参数保证挖出的管沟不会因地质及其他情况产生坍塌为标准.（5）管道测量放线，应放出线路轴线（或管沟开挖边线)和施工作业带边线，在线路轴线(或管沟开挖边线)和施工作业带边界线上撒白灰。（7）管沟开挖完毕后进行管沟的标高测量、沟基勘查及处理。沟基的复测及处理应在建设单位或/监理单位相关人员监督下进行。2、管道敷设（1）排水,给水、消防管道安装前复合沟槽标高，确认无误后方可安装。(2）管道安装根据设计要求及《建筑给排水及采暖工程施工质量验收规范》进行施工，操作过程按相应专业技术操作规程.（3）给水管道敷设方式直埋敷设，采用覆土深度控制,除了能满足与建筑出户管正常连接外，还应该保证覆土厚度不小于1。50m.（4）排水管道与给水管道交叉时，不应有重叠，当垂直净距〈0.4m或给水管道在下时，给水管道应加套管，套管伸出交叉的长度每边不得小于3m，如遇特殊情况适当加长。套管两端采用防水材料封堵。（5）管道穿挡土墙时应与结构专业配合预留孔洞及过梁.3、管道吹洗和试验阶段1.管道吹洗管道安装结束后应该进行管道的各项试验，检查管道系统的严密性，给水系统的管道还应进行吹洗,以满足卫生要求.试验内容包括:给水管道的压力试验、排水管道的...
