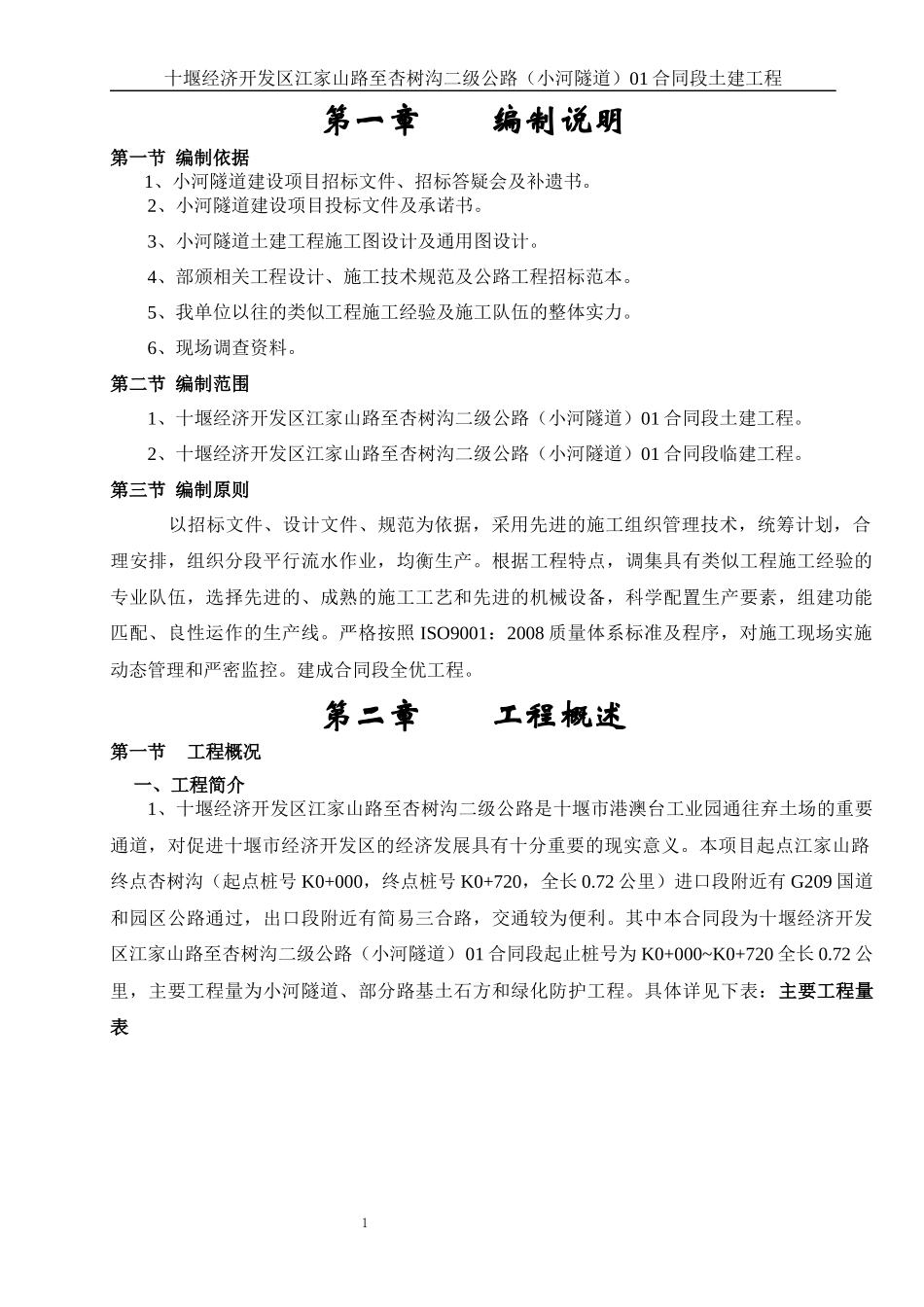

1十堰经济开发区江家山路至杏树沟二级公路（小河隧道）01合同段土建工程第一章编制说明第一节编制依据1、小河隧道建设项目招标文件、招标答疑会及补遗书。2、小河隧道建设项目投标文件及承诺书。3、小河隧道土建工程施工图设计及通用图设计。4、部颁相关工程设计、施工技术规范及公路工程招标范本。5、我单位以往的类似工程施工经验及施工队伍的整体实力。6、现场调查资料。第二节编制范围1、十堰经济开发区江家山路至杏树沟二级公路（小河隧道）01合同段土建工程。2、十堰经济开发区江家山路至杏树沟二级公路（小河隧道）01合同段临建工程。第三节编制原则以招标文件、设计文件、规范为依据，采用先进的施工组织管理技术，统筹计划，合理安排，组织分段平行流水作业，均衡生产。根据工程特点，调集具有类似工程施工经验的专业队伍，选择先进的、成熟的施工工艺和先进的机械设备，科学配置生产要素，组建功能匹配、良性运作的生产线。严格按照ISO9001：2008质量体系标准及程序，对施工现场实施动态管理和严密监控。建成合同段全优工程。第二章工程概述第一节工程概况一、工程简介1、十堰经济开发区江家山路至杏树沟二级公路是十堰市港澳台工业园通往弃土场的重要通道，对促进十堰市经济开发区的经济发展具有十分重要的现实意义。本项目起点江家山路终点杏树沟（起点桩号K0+000，终点桩号K0+720，全长0.72公里）进口段附近有G209国道和园区公路通过，出口段附近有简易三合路，交通较为便利。其中本合同段为十堰经济开发区江家山路至杏树沟二级公路（小河隧道）01合同段起止桩号为K0+000~K0+720全长0.72公里，主要工程量为小河隧道、部分路基土石方和绿化防护工程。具体详见下表：主要工程量表21十堰经济开发区江家山路至杏树沟二级公路（小河隧道）01合同段土建工程主要工程量表工程项目单位数量备注隧道工程C30混凝土m33628.2C20喷射混凝土m31617.5C20混凝土m3512.2C15片石混凝土m31956.9M7.5浆砌片石m3144.4C25混凝土m3313.1开挖土方m314626.2HRB400kg153731.7HRB300kg15902.5Ф22锚杆kg27035.8Ф20锁脚锚杆kg16385.5Ф20药卷锚杆kg1619118工钢kg148604.5Ф42*3.6钢花管kg2215Ф108*6mm钢花管M2268纵向连接钢筋kg20465.818型工字钢kg4752钢筋网kg22776.2Ф100HDPE波纹管M617.8A3钢板kg16309.1Ω型排水管M322螺栓螺帽及垫圈套7819.7D25注浆加固锚杆M9371.3Ф25钢筋kg539426水泥t33.2425水泥t60.8复合防水层m26178Ф100HDPE打孔波纹管M594止水带M126路基工程挖土石方m319069.6路基填方m31391.7TBS岩石植被护坡m23185.6三维土工网植草m2323.64边沟M526低填浅挖路基处理M42K0+260钢筋砼圆管涵1-1.0M12.532十堰经济开发区江家山路至杏树沟二级公路（小河隧道）01合同段土建工程二、沿线自然地理条件1、地形、地貌本项目位于湖北省西部边陲，东京109°25′—111°35′，北纬31°31′—33°16′。隧道沿线中心地面高程在304.71~379.3m，沿线与山脊大体垂直。山体较陡，进口段坡向70°，坡度约30°~50°，边坡结构类型为顺向坡，坡型成凸型，坡体植被较发育，边坡走向与隧道轴向夹角约为37°。出口段坡向285°，斜坡坡度35°~45°，边坡解构类类型为逆向坡，坡型呈凹型，坡体植被较发育，出口位于山体斜坡坡陡处，边坡走向与隧道轴向近乎垂直。2、工程地质条件1、工程地质据工程地质调绘及钻探揭露，隧址区的地层为：青白口系武当山群杨坪组（PT3WY）、冲沟底部及部分缓坡地段分布有第四系全新统残坡积碎石土。区内地下水内型主要为基岩裂隙水，青白口系地层分部整个隧道区，岩性为片岩，风化裂隙较发育，多为槽谷和斜坡地貌。地下水主要接受大气降水的垂直入渗补给，隧道水文地址条件属于简单类型，隧道洞室内会有渗水现象，地下水对隧道有一定影响。2、不良工程地址路段情况本项目区域内未见地下洞穴不良地址作用，隧道区域内存在小塌方、滑坡等不良地址、距离隧道较远或位于隧道洞身段地表，对施工基本无影响。3、地震根据《中国地震动参数区划图》（GB18306-2001）,本区地震基本烈度为6度，抗震烈度按7度设防。（详见湖北省地震动峰值加速区划图）。4、运输条件本项目进口段附近有G209...
