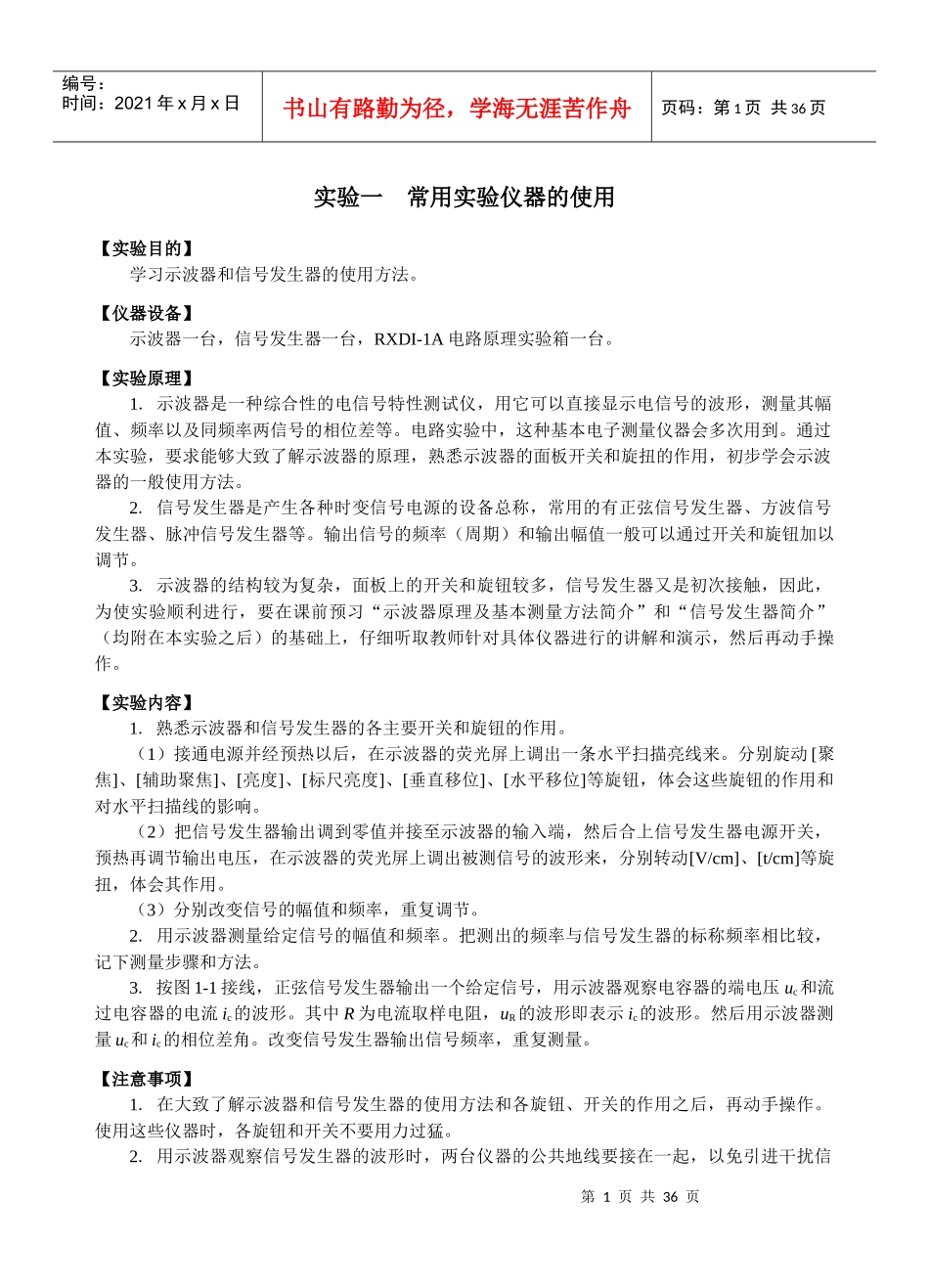

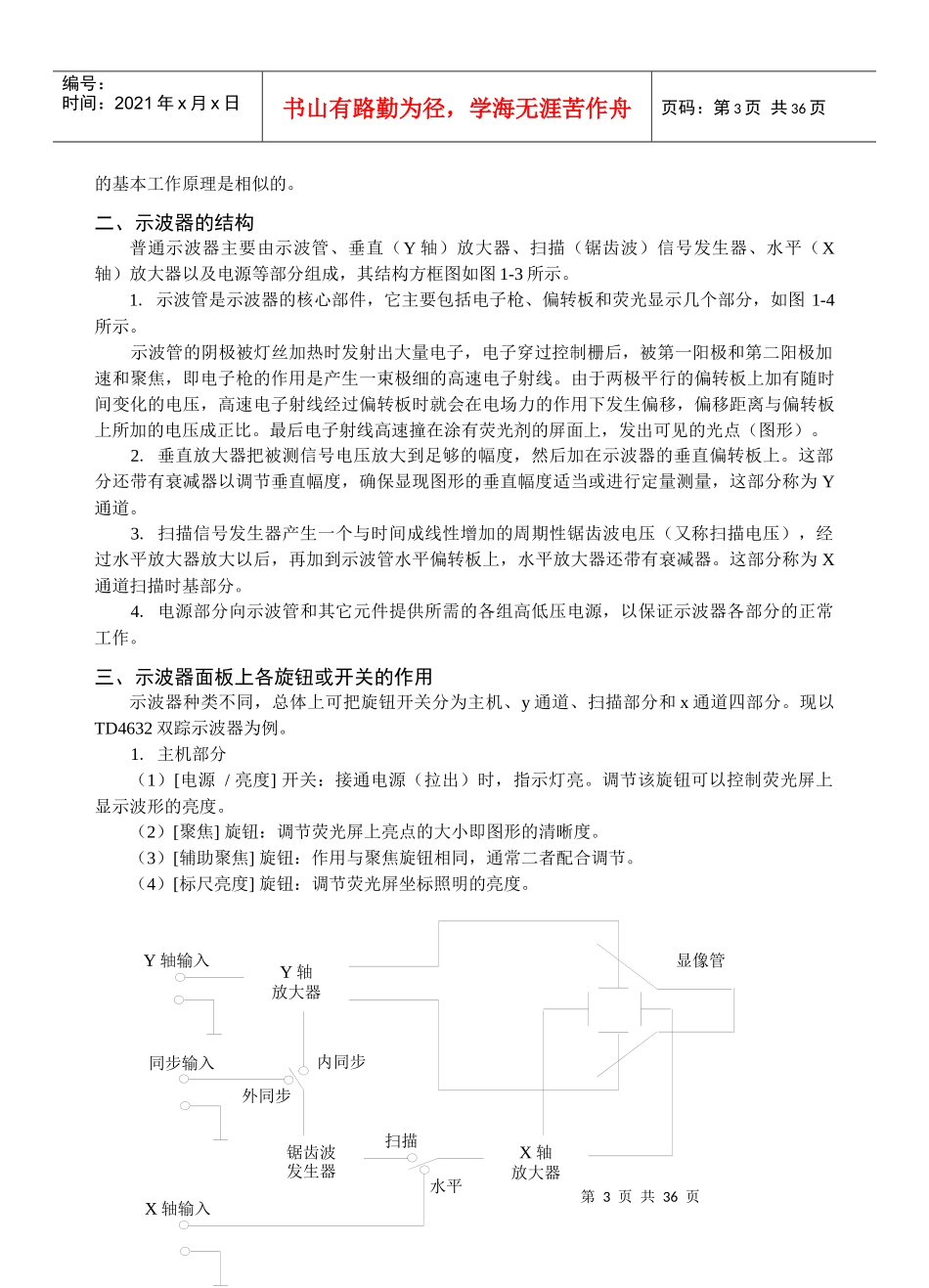

第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页实验一常用实验仪器的使用【实验目的】学习示波器和信号发生器的使用方法。【仪器设备】示波器一台，信号发生器一台，RXDI-1A电路原理实验箱一台。【实验原理】1.示波器是一种综合性的电信号特性测试仪，用它可以直接显示电信号的波形，测量其幅值、频率以及同频率两信号的相位差等。电路实验中，这种基本电子测量仪器会多次用到。通过本实验，要求能够大致了解示波器的原理，熟悉示波器的面板开关和旋扭的作用，初步学会示波器的一般使用方法。2.信号发生器是产生各种时变信号电源的设备总称，常用的有正弦信号发生器、方波信号发生器、脉冲信号发生器等。输出信号的频率（周期）和输出幅值一般可以通过开关和旋钮加以调节。3.示波器的结构较为复杂，面板上的开关和旋钮较多，信号发生器又是初次接触，因此，为使实验顺利进行，要在课前预习“示波器原理及基本测量方法简介”和“信号发生器简介”（均附在本实验之后）的基础上，仔细听取教师针对具体仪器进行的讲解和演示，然后再动手操作。【实验内容】1.熟悉示波器和信号发生器的各主要开关和旋钮的作用。（1）接通电源并经预热以后，在示波器的荧光屏上调出一条水平扫描亮线来。分别旋动[聚焦]、[辅助聚焦]、[亮度]、[标尺亮度]、[垂直移位]、[水平移位]等旋钮，体会这些旋钮的作用和对水平扫描线的影响。（2）把信号发生器输出调到零值并接至示波器的输入端，然后合上信号发生器电源开关，预热再调节输出电压，在示波器的荧光屏上调出被测信号的波形来，分别转动[V/cm]、[t/cm]等旋扭，体会其作用。（3）分别改变信号的幅值和频率，重复调节。2.用示波器测量给定信号的幅值和频率。把测出的频率与信号发生器的标称频率相比较，记下测量步骤和方法。3.按图1-1接线，正弦信号发生器输出一个给定信号，用示波器观察电容器的端电压uc和流过电容器的电流ic的波形。其中R为电流取样电阻，uR的波形即表示ic的波形。然后用示波器测量uc和ic的相位差角。改变信号发生器输出信号频率，重复测量。【注意事项】1.在大致了解示波器和信号发生器的使用方法和各旋钮、开关的作用之后，再动手操作。使用这些仪器时，各旋钮和开关不要用力过猛。2.用示波器观察信号发生器的波形时，两台仪器的公共地线要接在一起，以免引进干扰信第2页共36页第1页共36页正弦信号发生器示波器－UR＋R100ΩCXY图1-11μFa.无任何图形b.一条水平线c.一条垂直线d.垂直竖线图1-2编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页号。3.仪器的使用注意事项参见后附。【实验报告】1.记录测得的波形，标明被测信号的幅度和周期。2.记录uc和uR的波形和它们之间的相位差。3.总结用示波器测量信号电压和两同频率信号相位差的步骤和方法。4.回答思考题1。【思考题】1.用一台工作正常的示波器测量正弦信号时，观察到下列现象（图1—2），试指出应该首先旋动那些旋钮，才有可能得到清晰和稳定的图形。2.在实验内容2中，如果[V/cm]开关指在0.5伏的位置，荧光屏上正弦波的波峰和波谷相距四个方格（一方格为一个边长为1厘米的正方形），问信号幅值是多少？如果在水平线上每个周期的波形占四个方格，[t/cm]开关（及微调旋钮）指在0.5ms的位置上，问信号的频率是多少?【附】示波器与信号发生器简介一、示波器概述示波器(又称阴极射线示波器)可以用来观察和测量随时间变化的电信号图形,它是进行电信号特性测试的常用电子仪器。由于示波器能够直接显示被测信号的波形，测量功能全面，加之具有灵敏度高、输入阻抗大和过载能力强等一系列特点，所以在近代科学领域中得到了极其广泛的应用。示波器的种类很多，电路实验中常用的有普通示波器、双踪示波器、长余辉示波器等，它们第3页共36页第2页共36页Y轴放大器锯齿波发生器X轴放大器Y轴输入同步输入X轴输入外同步内同步扫描水平显像管编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共36页的基本工作原理是相似的。二、示波器的结构普通示波器主要由示波管、垂直（Y轴）放大器、扫描（锯齿波）信号发生...
