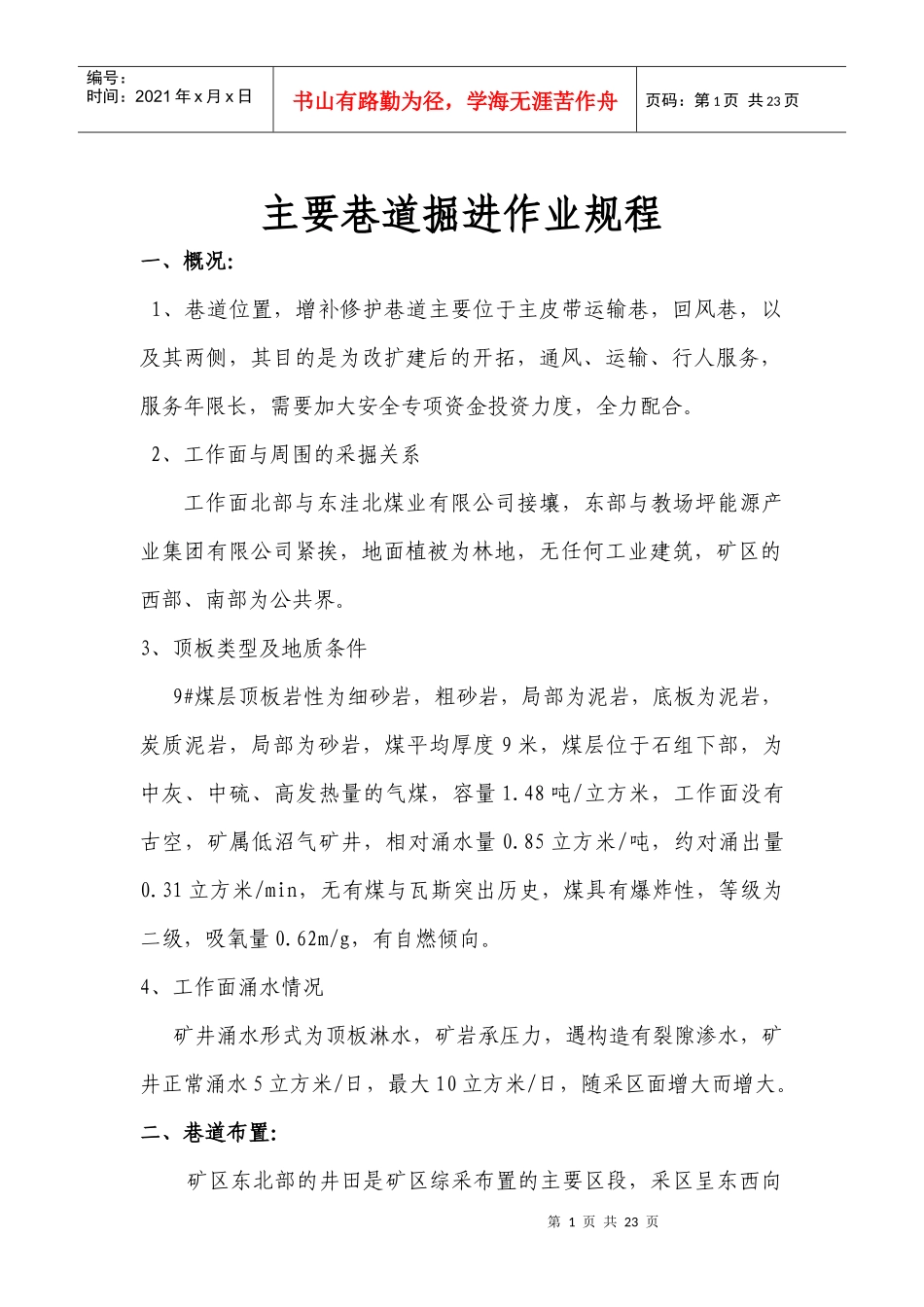

第1页共23页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共23页主要巷道掘进作业规程一、概况:1、巷道位置,增补修护巷道主要位于主皮带运输巷,回风巷,以及其两侧,其目的是为改扩建后的开拓,通风、运输、行人服务,服务年限长,需要加大安全专项资金投资力度,全力配合。2、工作面与周围的采掘关系工作面北部与东洼北煤业有限公司接壤,东部与教场坪能源产业集团有限公司紧挨,地面植被为林地,无任何工业建筑,矿区的西部、南部为公共界。3、顶板类型及地质条件9#煤层顶板岩性为细砂岩,粗砂岩,局部为泥岩,底板为泥岩,炭质泥岩,局部为砂岩,煤平均厚度9米,煤层位于石组下部,为中灰、中硫、高发热量的气煤,容量1.48吨/立方米,工作面没有古空,矿属低沼气矿井,相对涌水量0.85立方米/吨,约对涌出量0.31立方米/min,无有煤与瓦斯突出历史,煤具有爆炸性,等级为二级,吸氧量0.62m/g,有自燃倾向。4、工作面涌水情况矿井涌水形式为顶板淋水,矿岩承压力,遇构造有裂隙渗水,矿井正常涌水5立方米/日,最大10立方米/日,随采区面增大而增大。二、巷道布置:矿区东北部的井田是矿区综采布置的主要区段,采区呈东西向第2页共23页第1页共23页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共23页推,南北向回采,每隔150米左右设计一个回采工作面,同时布置两条,一条回风,一条运输,沿煤层底板正部3—4米处有一条煤线,作为回风巷标志进行掘进回风巷,运输沿煤层底板掘进。断面规格,根据煤层顶底板及周围围岩的情况,结合通风运输、行人、支护等方面的要求,主要巷道采用统一断面标准,巷道均采用距形断面,其净宽为3.5米,净高3.2米(详见断布置图)巷道支护:主要以锚杆、锚网支护为主,配合锚索补强,个别巷道松软破碎地段可采用钢索或砌碹支护,正常情况下,巷道采用全断面,掘锚一次成巷。三、掘进工艺过程:1、中腰线的标定,经纬仪每隔50米标定一次,并安装激光指向仪,在平时掘进过程中,工作面作业人员自己用“三定一线延线法”标定中腰线,始炮掘机窝,准确地标定出掏槽眼,辅助眼和压顶眼的位置,并用粉笔标好,中线误差不超过±0.15mm。2、施工工艺(1)、严格按照炮眼布置图定好各眼位置,并做好标记,精确钻眼,确保钻眼质量和巷道质量,每个打眼工必须严格掌握“准、平、直、齐”四大要素。准:各炮眼要准确打在标好的位置上,误差不能大于20mm。平:压顶眼、二帮眼、掏槽航测要相互平行,与巷道轴线方向保持一致,顶眼和帮眼的偏并角不能超过3度。第3页共23页第2页共23页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共23页直:炮眼要成一直线。齐:同类炮眼深度应保持一样深度,误差不大于50mm。(2)合理装药和正确起爆,严格按照《煤矿安全规程》及“一通三防”管理制度之规定装配引药、放炮。并严格按照爆破说明表进行装药。联接雷管脚线时应注意将母线短接,以防引入电流;手脚擦干净,以防增加起爆电阻,发后残爆或拒爆现象:全断面要分4次起爆。(3)加强现场管理,根据工作面岩性特征、煤质的变化,及时调整爆破参数,做到条件变参数变,若中线误差超过50mm、中线距左右煤帮小于1.5米时,必须停止掘进,及时修整巷道,当达到标准后方可继续掘进。3、爆破说明书采用MZ—1.2煤电钻打眼,MFB—100发炮器放炮,雷管使用煤矿段发电雷管,炸药使用煤矿2号铵梯炸药,炮眼封口采用水炮泥或黄泥土,联线使用串联接法,正向爆破。(1)炮眼布置图根据测算布置23个炮眼可达到爆破效果。第4页共23页第3页共23页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共23页(2)炮眼布置说明A、工作面炮眼布置:掏槽眼、腰眼、底眼和顶眼四种,起爆时必须按顺序分次起爆:即先掏槽,后腰眼、再低眼、最后顶眼。B、掏槽眼的布置:采用中下部平行楔形掏槽法,炮眼为五花眼布置形式,眼间距为700mm左右,掏槽眼距底板大约为300mm。腰眼布置在掏槽眼的两边,协助掏槽眼扩大自由面,一般布置3个,其间距为0.7米。腰眼距底眼675mm、距帮300mm,与巷道走向呈85度水平角。顶眼是布置...
