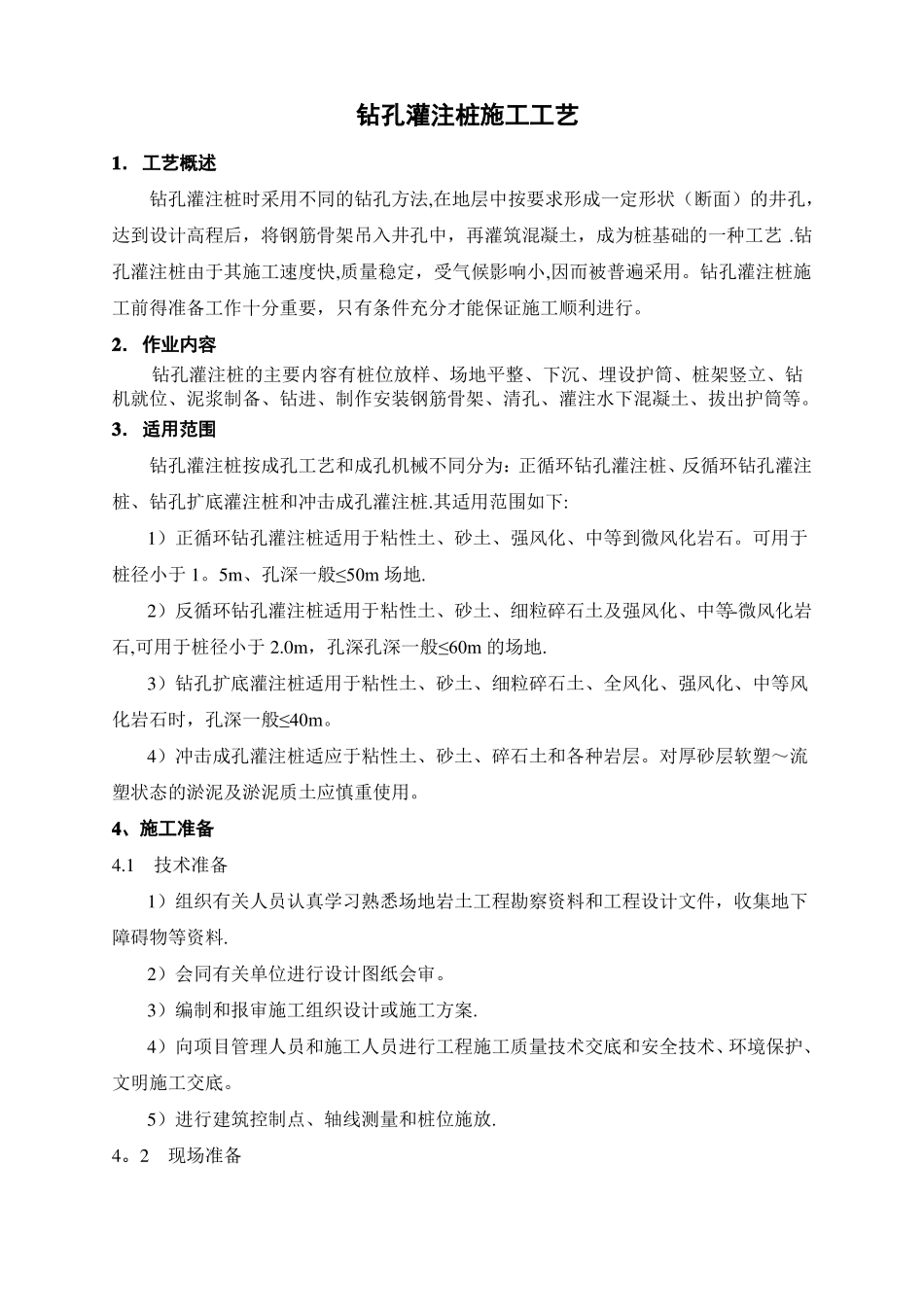

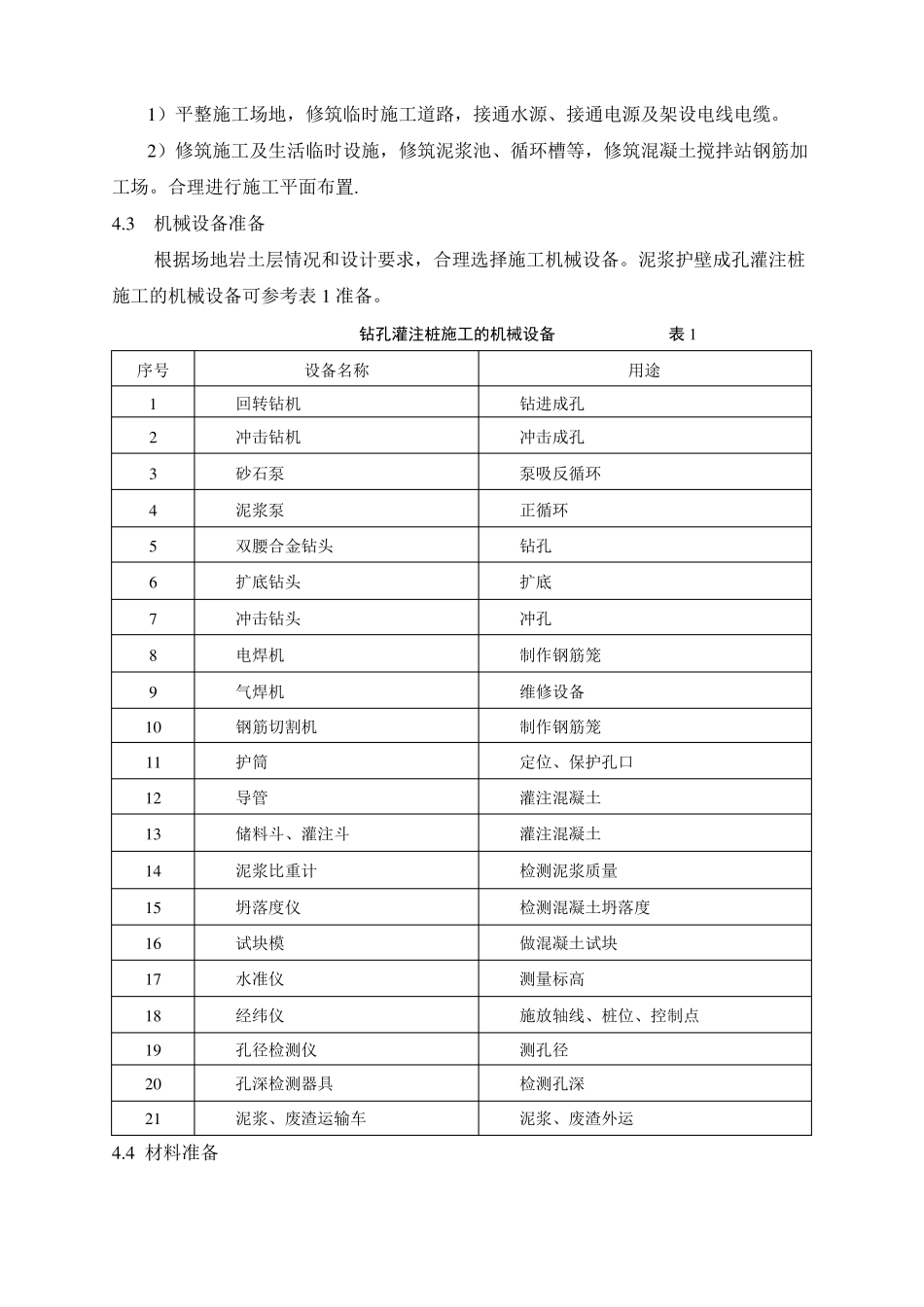

钻孔灌注桩施工工艺1．工艺概述钻孔灌注桩时采用不同的钻孔方法,在地层中按要求形成一定形状（断面）的井孔，达到设计高程后，将钢筋骨架吊入井孔中，再灌筑混凝土，成为桩基础的一种工艺.钻孔灌注桩由于其施工速度快,质量稳定，受气候影响小,因而被普遍采用。钻孔灌注桩施工前得准备工作十分重要，只有条件充分才能保证施工顺利进行。2．作业内容钻孔灌注桩的主要内容有桩位放样、场地平整、下沉、埋设护筒、桩架竖立、钻机就位、泥浆制备、钻进、制作安装钢筋骨架、清孔、灌注水下混凝土、拔出护筒等。3．适用范围钻孔灌注桩按成孔工艺和成孔机械不同分为：正循环钻孔灌注桩、反循环钻孔灌注桩、钻孔扩底灌注桩和冲击成孔灌注桩.其适用范围如下:1）正循环钻孔灌注桩适用于粘性土、砂土、强风化、中等到微风化岩石。可用于桩径小于1。5m、孔深一般≤50m场地.2）反循环钻孔灌注桩适用于粘性土、砂土、细粒碎石土及强风化、中等-微风化岩石,可用于桩径小于2.0m，孔深孔深一般≤60m的场地.3）钻孔扩底灌注桩适用于粘性土、砂土、细粒碎石土、全风化、强风化、中等风化岩石时，孔深一般≤40m。4）冲击成孔灌注桩适应于粘性土、砂土、碎石土和各种岩层。对厚砂层软塑～流塑状态的淤泥及淤泥质土应慎重使用。4、施工准备4.1技术准备1）组织有关人员认真学习熟悉场地岩土工程勘察资料和工程设计文件，收集地下障碍物等资料.2）会同有关单位进行设计图纸会审。3）编制和报审施工组织设计或施工方案.4）向项目管理人员和施工人员进行工程施工质量技术交底和安全技术、环境保护、文明施工交底。5）进行建筑控制点、轴线测量和桩位施放.4。2现场准备1）平整施工场地，修筑临时施工道路，接通水源、接通电源及架设电线电缆。2）修筑施工及生活临时设施，修筑泥浆池、循环槽等，修筑混凝土搅拌站钢筋加工场。合理进行施工平面布置.4.3机械设备准备根据场地岩土层情况和设计要求，合理选择施工机械设备。泥浆护壁成孔灌注桩施工的机械设备可参考表1准备。钻孔灌注桩施工的机械设备表1序号123456789101112131415161718192021设备名称回转钻机冲击钻机砂石泵泥浆泵双腰合金钻头扩底钻头冲击钻头电焊机气焊机钢筋切割机护筒导管储料斗、灌注斗泥浆比重计坍落度仪试块模水准仪经纬仪孔径检测仪孔深检测器具泥浆、废渣运输车钻进成孔冲击成孔泵吸反循环正循环钻孔扩底冲孔制作钢筋笼维修设备制作钢筋笼定位、保护孔口灌注混凝土灌注混凝土检测泥浆质量检测混凝土坍落度做混凝土试块测量标高施放轴线、桩位、控制点测孔径检测孔深泥浆、废渣外运用途4.4材料准备1）作好钢筋、水泥、砂、石备料计划，并按计划进场。当使用商品混凝土时，应向供应商提出所需混凝土的强度、坍落度、供货到现场的时间和数量等要求.2）所需原材料应送检，并经质量检验合格。3）在有较厚的砂、碎石土等原土不能造浆的场地施工时,应备足粘土或膨润土。5．施工工艺及质量控制5。1钻孔灌注桩施工流程钻孔灌注桩的施工流程见图1。测量放线定位图1泥浆护壁成孔灌注桩施工流程图5.2埋设护筒埋设护筒桩机就位5.2.1护筒一般用4~8mm厚的钢板卷制而成，其内径应大于钻头直径150mm。护筒的顶部应开设溢浆口，并高出地面≥200mm。成孔5.2.2护筒用挖埋的方法埋置，挖埋时，护筒与坑壁之间用粘性土填实，护筒中心应与桩位中心应重合,偏差不得大于50mm，护筒埋置深度在粘性土中不宜小于1。00m，在废浆、废渣排放一次清孔砂土中不宜小于1.50m.终孔验收制作钢筋笼5。3泥浆制备安装钢筋笼5.3.1根据场地情况合理规划布置泥浆池、沉淀池、循环槽等泥浆循环系统.泥浆池的容积为钻孔容积的1。2～1。5安倍，一般不宜小于8m3。沉淀池一般设2个，可串联使用，装导管每个沉淀池体积不宜小于6m3,循环槽应能保证冲洗液正常循环而不外溢.二次清孔5.3.2在粘性土层中成孔的泥浆，可在原土注入清水造浆。在砂土中成孔的泥浆,应先制备混凝土在泥浆池中投入高塑性粘土或膨润土造浆。灌注水下混凝土5.3.3以原土造浆的循环泥浆比重应控制在1.1～1。3;以高塑性粘土或膨润土造浆的循循环泥浆护壁、清渣环泥浆比重在砂土层中控制在1.2～1。3，在砂卵石层或容易塌孔的...
