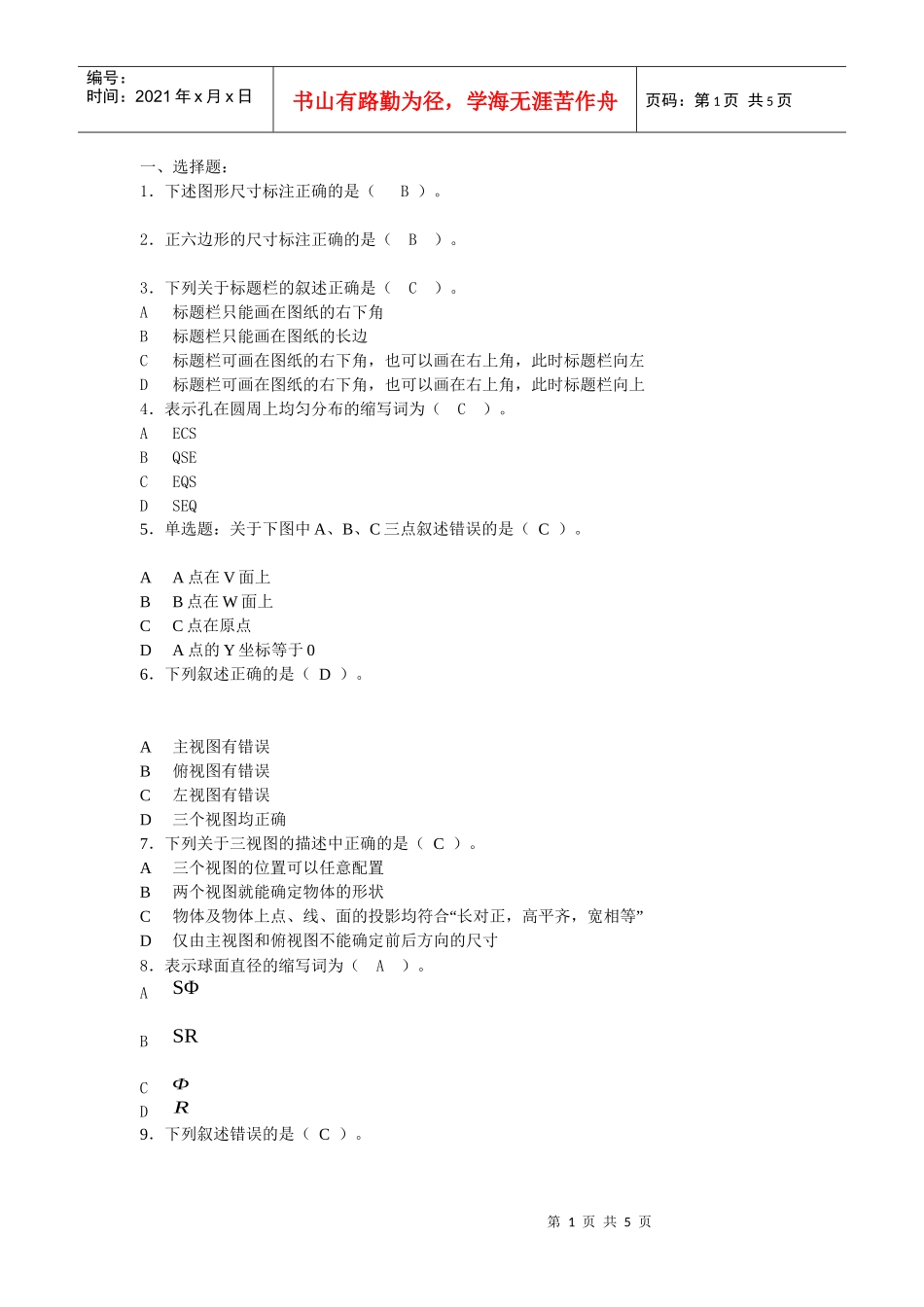

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页一、选择题：1．下述图形尺寸标注正确的是（B）
2．正六边形的尺寸标注正确的是（B）
3．下列关于标题栏的叙述正确是（C）
A标题栏只能画在图纸的右下角B标题栏只能画在图纸的长边C标题栏可画在图纸的右下角，也可以画在右上角，此时标题栏向左D标题栏可画在图纸的右下角，也可以画在右上角，此时标题栏向上4．表示孔在圆周上均匀分布的缩写词为（C）
AECSBQSECEQSDSEQ5．单选题：关于下图中A、B、C三点叙述错误的是（C）
AA点在V面上BB点在W面上CC点在原点DA点的Y坐标等于06．下列叙述正确的是（D）
A主视图有错误B俯视图有错误C左视图有错误D三个视图均正确7．下列关于三视图的描述中正确的是（C）
A三个视图的位置可以任意配置B两个视图就能确定物体的形状C“”物体及物体上点、线、面的投影均符合长对正，高平齐，宽相等D仅由主视图和俯视图不能确定前后方向的尺寸8．表示球面直径的缩写词为（A）
ASΦBSRCΦDR9．下列叙述错误的是（C）

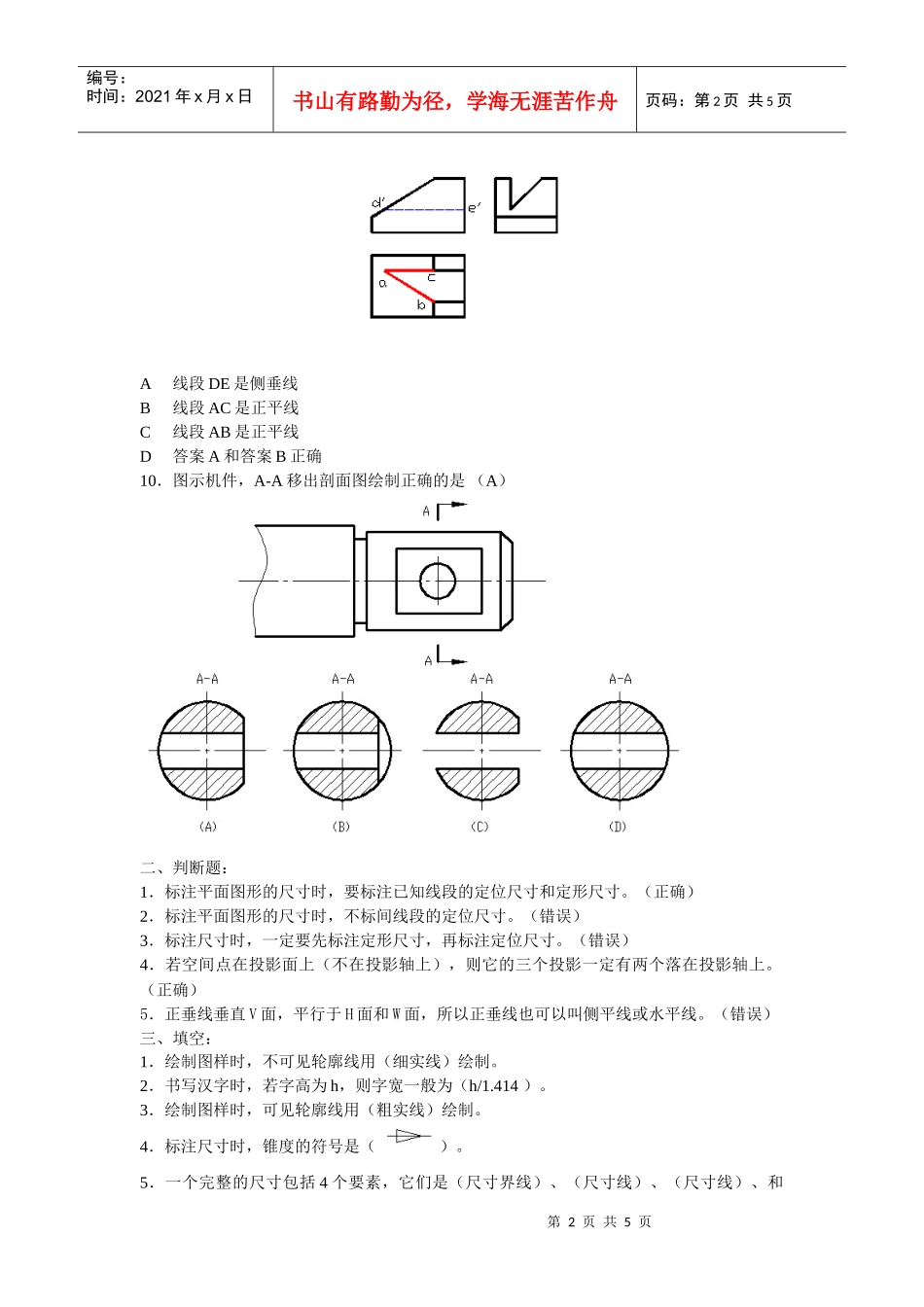

第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页A线段DE是侧垂线B线段AC是正平线C线段AB是正平线D答案A和答案B正确10．图示机件，A-A移出剖面图绘制正确的是（A）二、判断题：1．标注平面图形的尺寸时，要标注已知线段的定位尺寸和定形尺寸
（正确）2．标注平面图形的尺寸时，不标间线段的定位尺寸
（错误）3．标注尺寸时，一定要先标注定形尺寸，再标注定位尺寸
（错误）4．若空间点在投影面上（不在投影轴上），则它的三个投影一定有两个落在投影轴上
（正确）5．正垂线垂直V面，平行于H面和W面，所以正垂线也可以叫侧平线或水平线

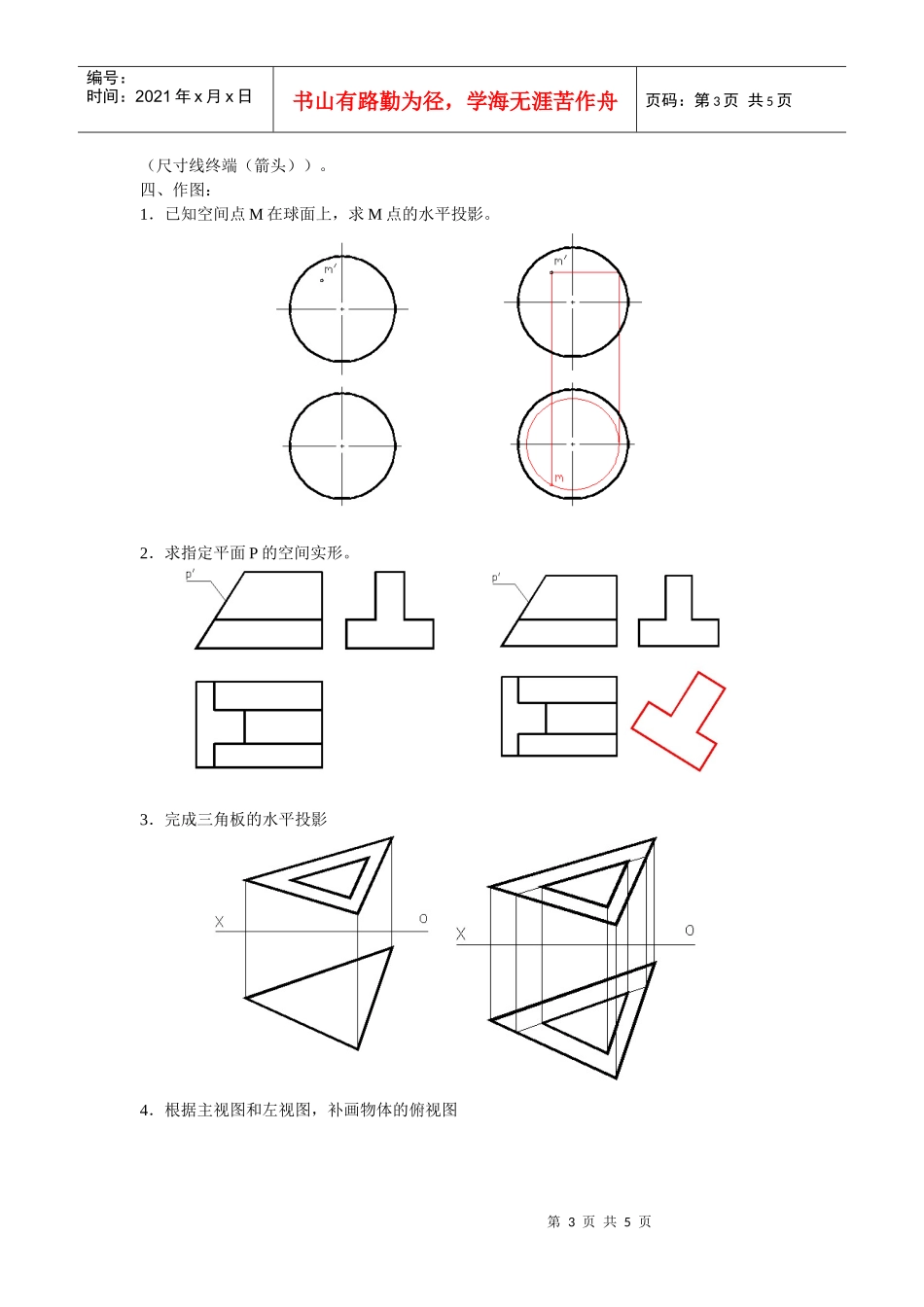

（错误）三、填空：1．绘制图样时，不可见轮廓线用（细实线）绘制
