高压电动机综合保护整定原则VIP免费

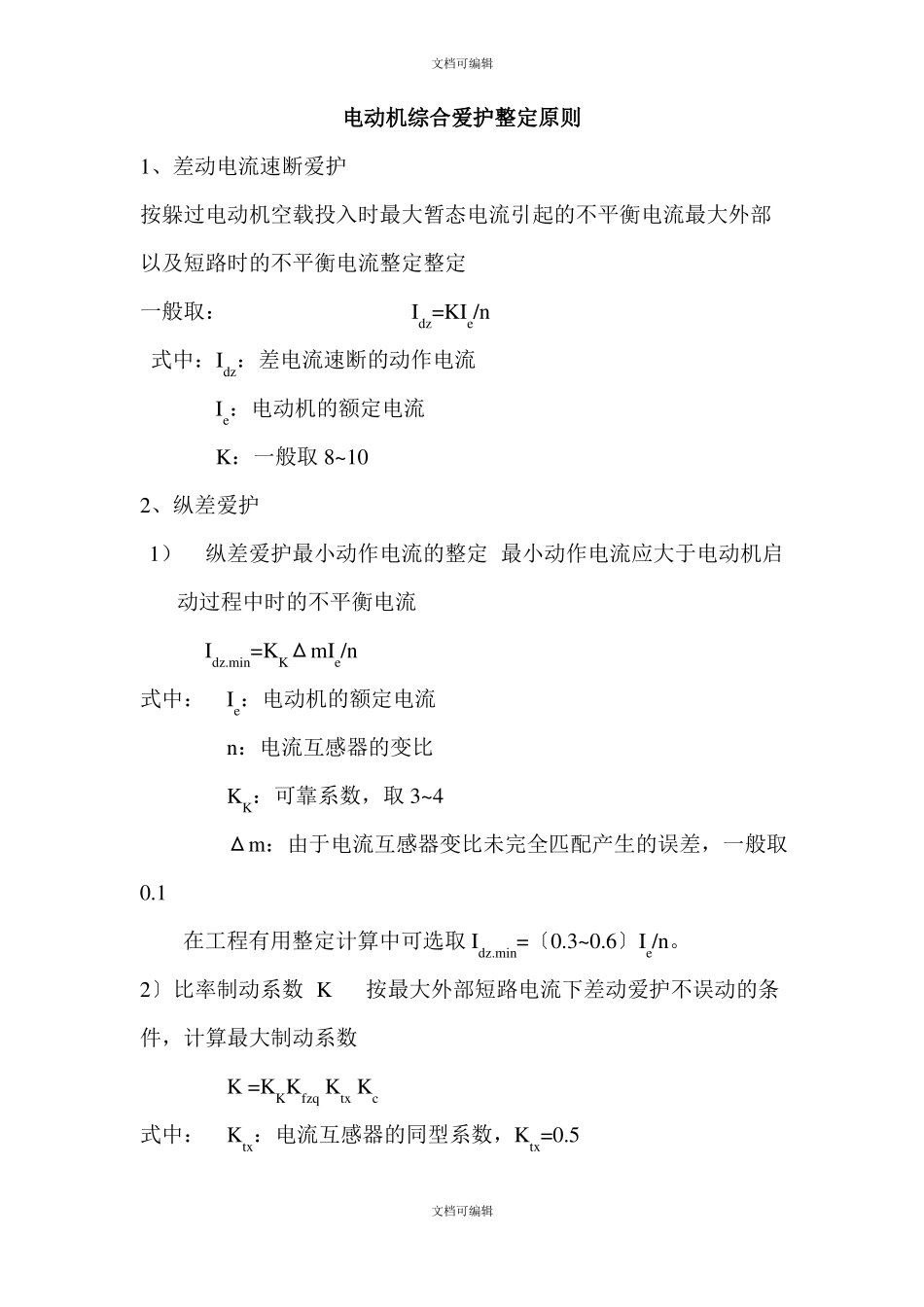

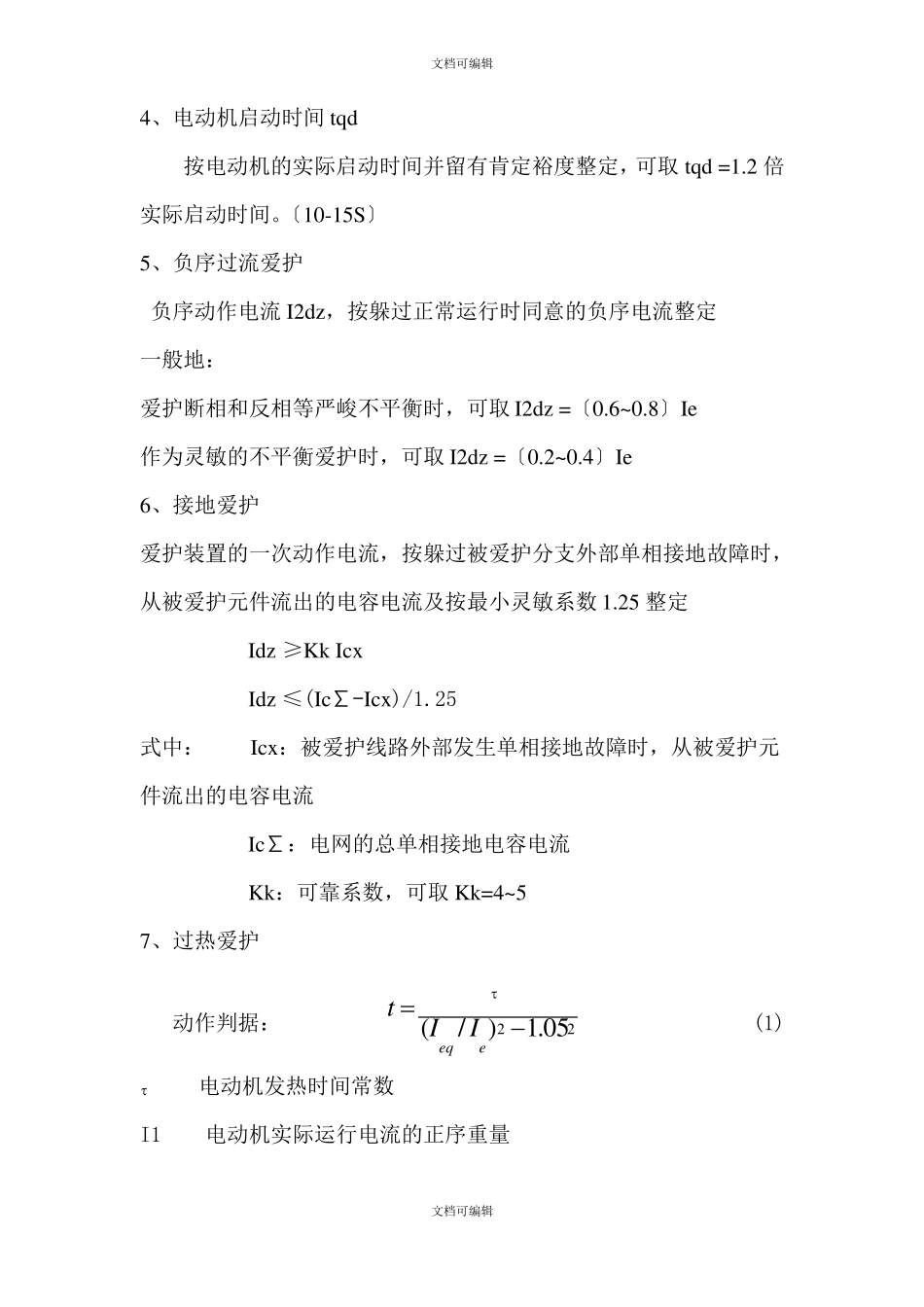

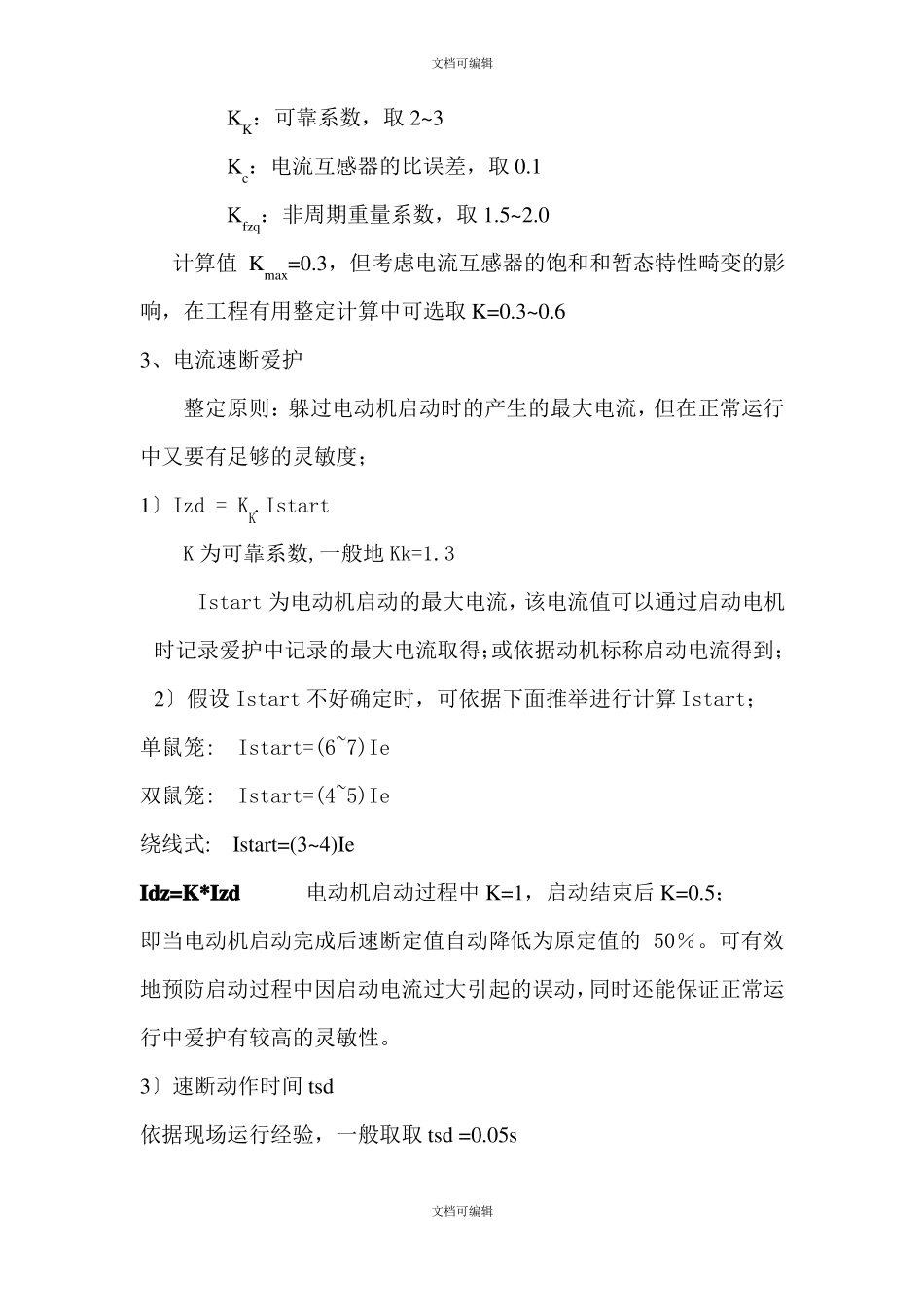

文档可编辑电动机综合爱护整定原则1、差动电流速断爱护按躲过电动机空载投入时最大暂态电流引起的不平衡电流最大外部以及短路时的不平衡电流整定整定一般取：Idz=KIe/n式中：Idz：差电流速断的动作电流Ie：电动机的额定电流K：一般取8~102、纵差爱护1）纵差爱护最小动作电流的整定最小动作电流应大于电动机启动过程中时的不平衡电流Idz.min=KKΔmIe/n式中：Ie：电动机的额定电流n：电流互感器的变比KK：可靠系数，取3~4Δm：由于电流互感器变比未完全匹配产生的误差，一般取0.1在工程有用整定计算中可选取Idz.min=〔0.3~0.6〕Ie/n。2〕比率制动系数K按最大外部短路电流下差动爱护不误动的条件，计算最大制动系数K=KKKfzqKtxKc式中：Ktx：电流互感器的同型系数，Ktx=0.5文档可编辑文档可编辑KK：可靠系数，取2~3Kc：电流互感器的比误差，取0.1Kfzq：非周期重量系数，取1.5~2.0计算值Kmax=0.3，但考虑电流互感器的饱和和暂态特性畸变的影响，在工程有用整定计算中可选取K=0.3~0.63、电流速断爱护整定原则：躲过电动机启动时的产生的最大电流，但在正常运行中又要有足够的灵敏度；1〕Izd=KK.IstartK为可靠系数,一般地Kk=1.3Istart为电动机启动的最大电流，该电流值可以通过启动电机时记录爱护中记录的最大电流取得；或依据动机标称启动电流得到；2〕假设Istart不好确定时，可依据下面推举进行计算Istart；单鼠笼:Istart=(6~7)Ie双鼠笼:Istart=(4~5)Ie绕线式:Istart=(3~4)IeIdz=K*Izd电动机启动过程中K=1，启动结束后K=0.5；即当电动机启动完成后速断定值自动降低为原定值的50％。可有效地预防启动过程中因启动电流过大引起的误动，同时还能保证正常运行中爱护有较高的灵敏性。3〕速断动作时间tsd依据现场运行经验，一般取取tsd=0.05s文档可编辑文档可编辑4、电动机启动时间tqd按电动机的实际启动时间并留有肯定裕度整定，可取tqd=1.2倍实际启动时间。〔10-15S〕5、负序过流爱护负序动作电流I2dz，按躲过正常运行时同意的负序电流整定一般地：爱护断相和反相等严峻不平衡时，可取I2dz=〔0.6~0.8〕Ie作为灵敏的不平衡爱护时，可取I2dz=〔0.2~0.4〕Ie6、接地爱护爱护装置的一次动作电流，按躲过被爱护分支外部单相接地故障时，从被爱护元件流出的电容电流及按最小灵敏系数1.25整定Idz≥KkIcxIdz≤(Ic∑-Icx)/1.25式中：Icx：被爱护线路外部发生单相接地故障时，从被爱护元件流出的电容电流Ic∑：电网的总单相接地电容电流Kk：可靠系数，可取Kk=4~57、过热爱护动作判据：t(I/I)21.052eqe电动机发热时间常数(1)I1电动机实际运行电流的正序重量文档可编辑文档可编辑I2电动机实际运行电流的负序重量Ie电动机实际额定电流Ieq电动机实际运行电流的等效电流，计算方法动作见〔2〕；t电动机过热实际时间，计算方法见动作判据〔1〕；K1正序电流发热系数，电动机启动过程中K1＝0。25，电动机运行过程中K1＝1K2负序电流发热系数，出厂时K2＝4本爱护的定值中设有:Ie,ngd(=Ieq/Ie),igs(=t),由ngd和ngs确定公式中的,这样就确定了一条曲线,改变ngd,ngs，Ie，就设定不同的曲线；以上计算值是假设为恒定过负荷率的情况下计算得出的；整定原则：1、假设电机厂提供电动机在n倍过负荷下同意运行t秒，或堵转电流为n倍时同意堵转时间为t，则直接整定Ngd=n，Igs=t；2、按保守的躲启动电流原则整定，如1.2倍额定值120S(100S)，保证电机启动结束时不发过负荷报警信号〔75％过负荷跳闸值〕为止；3、假设电动机在冷态时可连续启动三次，启动电流为n倍额定电流，启动时间为t，则热容系数＝3〔n－1.05〕t，可整定Ngd=n，Igs=/〔3〔n－1.05〕〕9、启动时间过长电动机在冷态情况下正常起动到起动完成时间,该时间可以通过电机启动后记录值〔Qs〕得到；文档可编辑2222文档可编辑一般地S1=20~30s10、低电压爱护1）按切除不重要电动机的条件整定低电压动作值：对中温中压电厂Udz=60~65%Ue对高温高压电厂Udz=65~70%为了爱护重要电动机的自起动，采纳最小时限t=0.5S2)按躲过保证电动机自起动时供电母线的最小同意电压，并计入可靠系数及电压继电器的返回系数对中温中压电厂Udz=(60~65%)Ue/(KKKf)一般取40%Ue对高...
