某工程施工组织设计(doc 63页)VIP免费

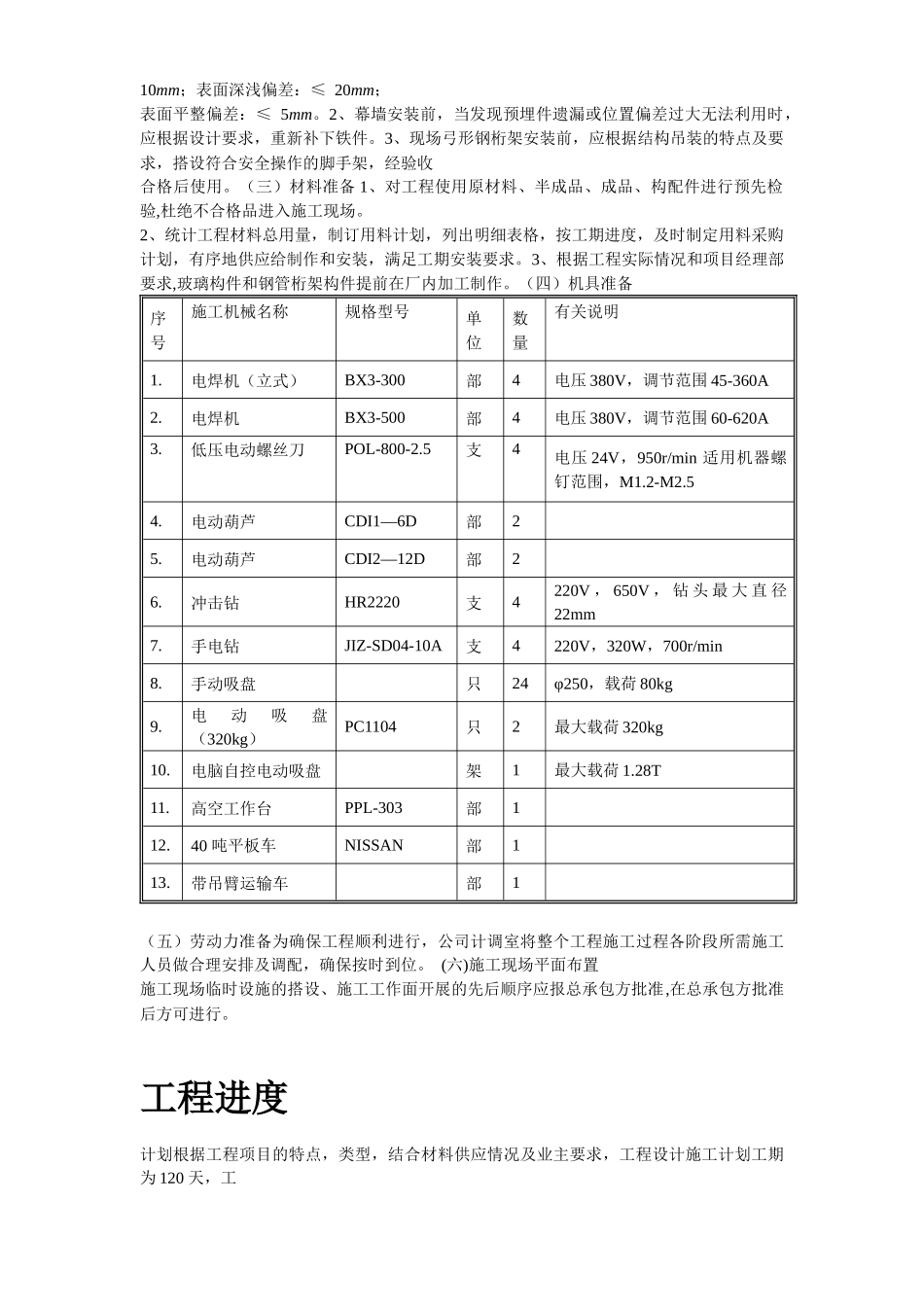

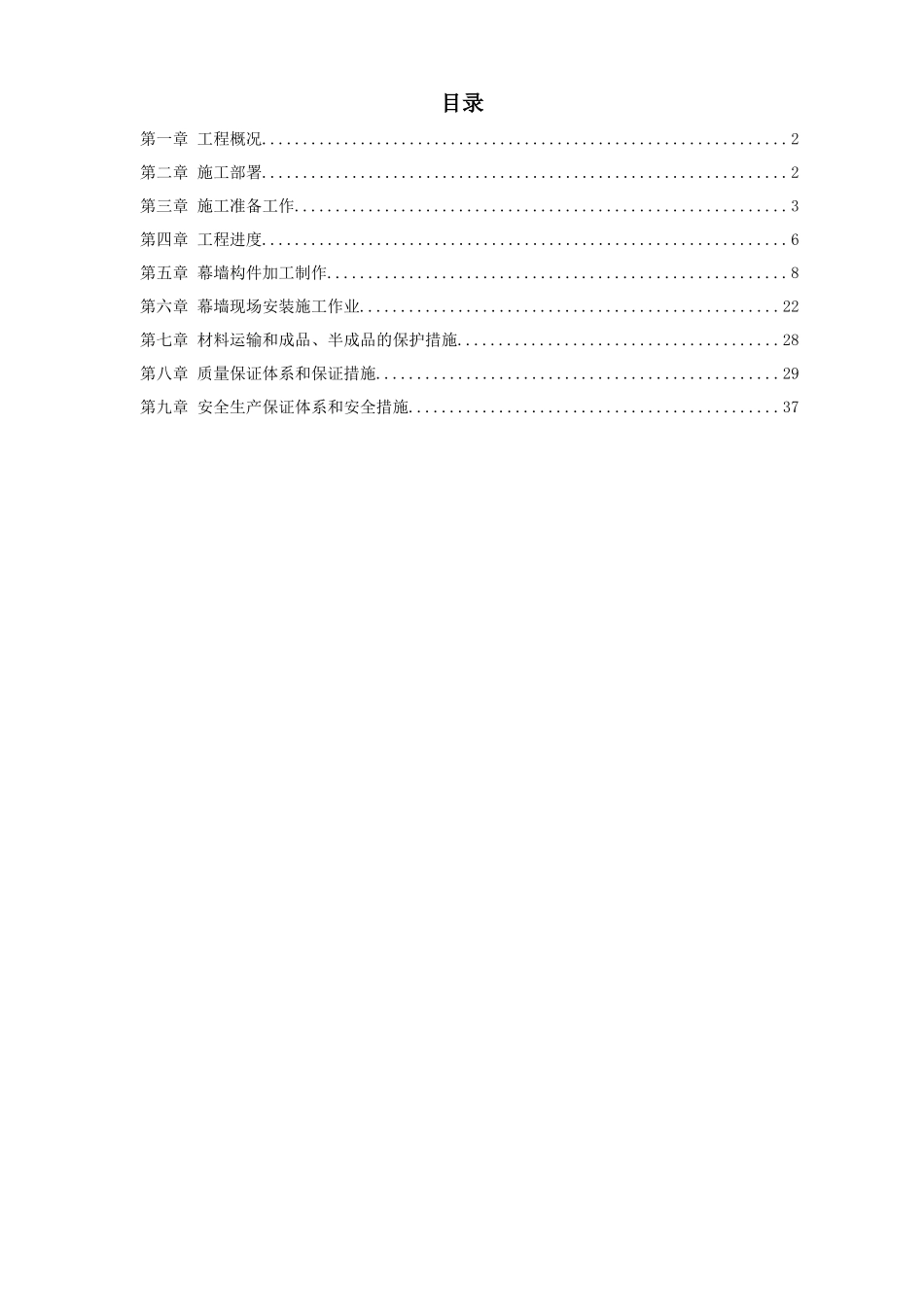

目录第一章工程概况................................................................2第二章施工部署................................................................2第三章施工准备工作............................................................3第四章工程进度................................................................6第五章幕墙构件加工制作........................................................8第六章幕墙现场安装施工作业...................................................22第七章材料运输和成品、半成品的保护措施.......................................28第八章质量保证体系和保证措施.................................................29第九章安全生产保证体系和安全措施.............................................37工程概况武汉某中心是一座大型公共建筑物，建筑物共五层，主楼高度55m，中庭花篮位于某中心东西主展厅间的最中心位置，站于标高16m楼台上，垂直高度35m，花篮点式幕墙中间结构竖向采用48榀弓形钢管桁架支撑，48榀弓形钢管桁架分两种类型，其中14榀在平台处中断，其余34榀从上至下为连续整体弓形。横向采用Φ12钢拉索的结构体系，面板采用10mm+1.52PVB+10mm夹胶玻璃。施工部署工程项目施工难度大，技术要求高，为确保工程项目质量达到国家有关验收规范和标准的要求，达到优良目标，缩短项目施工工期，施工项目现场成立项目经理部，具体负责工程的规划、组织、指挥和协调工作,接受业主、总承包方、监理工程师的监督。施工项目经理部组织机构如下图所示：施工准备工作（一）技术准备1、工程中标后，公司设计部门将争取在较短时间内，高质量地完成与本工程有关施工图纸的深化设计工作。2、在施工图纸深化设计完成并经审批后，召集所有参与施工的人员对施工图纸进行深入细致的学习，使他们充分熟悉本幕墙工程的轴线尺寸、标高、结构布局、节点处理及连接方式等。（二）现场准备1、施工前应对主体结构各轴线、各标高尺寸等进行详细的测量，及时纠正的主体结构尺寸偏差，并按施工图纸要求进行预埋件安装。预埋件标高偏差：≤10mm；表面深浅偏差：≤20mm；表面平整偏差：≤5mm。2、幕墙安装前，当发现预埋件遗漏或位置偏差过大无法利用时，应根据设计要求，重新补下铁件。3、现场弓形钢桁架安装前，应根据结构吊装的特点及要求，搭设符合安全操作的脚手架，经验收合格后使用。（三）材料准备1、对工程使用原材料、半成品、成品、构配件进行预先检验,杜绝不合格品进入施工现场。2、统计工程材料总用量，制订用料计划，列出明细表格，按工期进度，及时制定用料采购计划，有序地供应给制作和安装，满足工期安装要求。3、根据工程实际情况和项目经理部要求,玻璃构件和钢管桁架构件提前在厂内加工制作。（四）机具准备序号施工机械名称规格型号单位数量有关说明1.电焊机（立式）BX3-300部4电压380V，调节范围45-360A2.电焊机BX3-500部4电压380V，调节范围60-620A3.低压电动螺丝刀POL-800-2.5支4电压24V，950r/min适用机器螺钉范围，M1.2-M2.54.电动葫芦CDI1—6D部25.电动葫芦CDI2—12D部26.冲击钻HR2220支4220V，650V，钻头最大直径22mm7.手电钻JIZ-SD04-10A支4220V，320W，700r/min8.手动吸盘只24φ250，载荷80kg9.电动吸盘（320kg）PC1104只2最大载荷320kg10.电脑自控电动吸盘架1最大载荷1.28T11.高空工作台PPL-303部112.40吨平板车NISSAN部113.带吊臂运输车部1（五）劳动力准备为确保工程顺利进行，公司计调室将整个工程施工过程各阶段所需施工人员做合理安排及调配，确保按时到位。(六)施工现场平面布置施工现场临时设施的搭设、施工工作面开展的先后顺序应报总承包方批准,在总承包方批准后方可进行。工程进度计划根据工程项目的特点，类型，结合材料供应情况及业主要求，工程设计施工计划工期为120天，工程进度计划见下表。序号分项工程名称工日施工进度初步计划1施工现场测量放线81020304050607080901001101202连接件安装123钢桁架加工454钢桁架安装455钢桁架表面二次处理206点式幕墙拉索安装107钢爪、玻璃安装158幕墙调...
