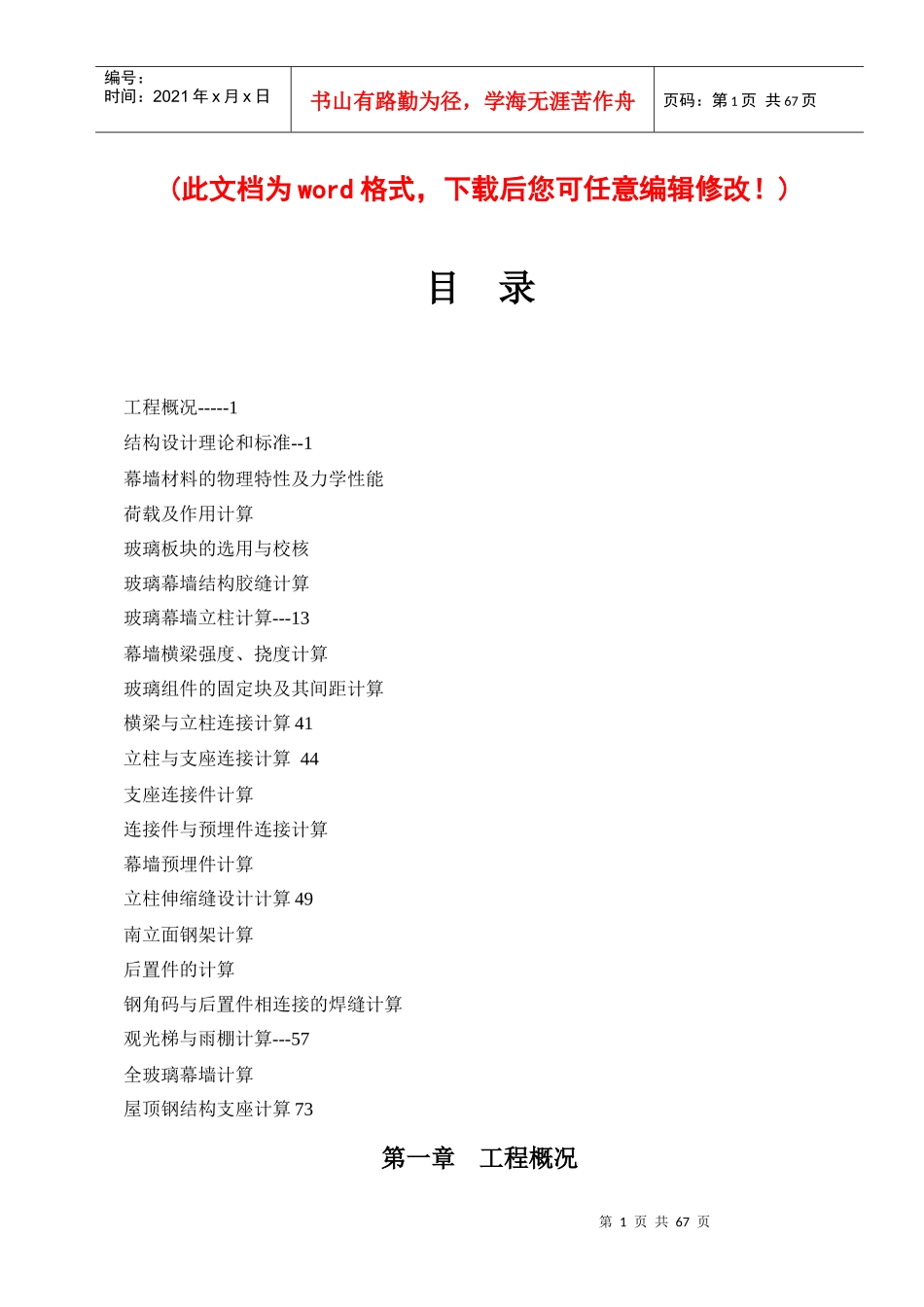

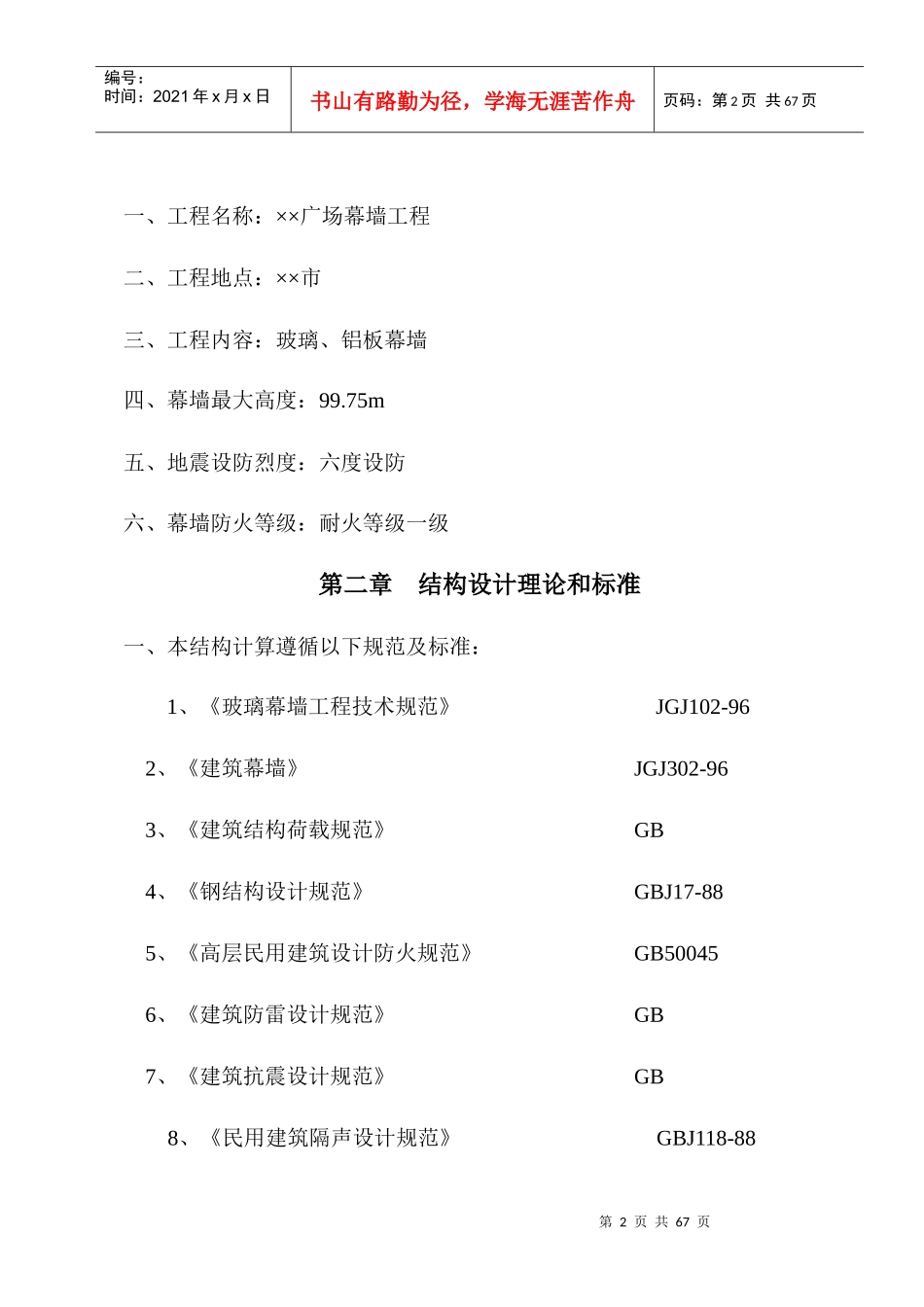

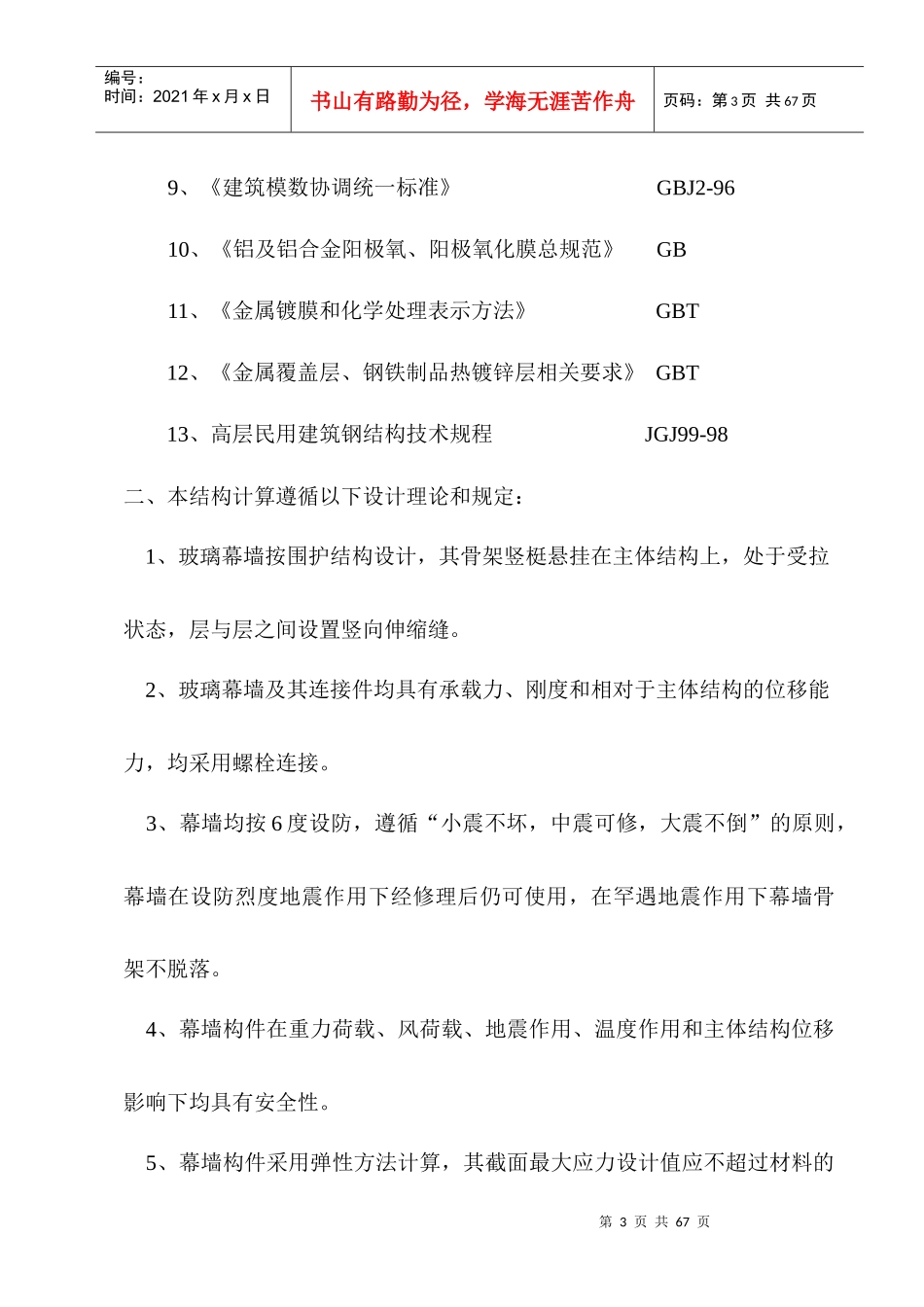

第1页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共67页(此文档为word格式，下载后您可任意编辑修改！)目录工程概况-----1结构设计理论和标准--1幕墙材料的物理特性及力学性能荷载及作用计算玻璃板块的选用与校核玻璃幕墙结构胶缝计算玻璃幕墙立柱计算---13幕墙横梁强度、挠度计算玻璃组件的固定块及其间距计算横梁与立柱连接计算41立柱与支座连接计算44支座连接件计算连接件与预埋件连接计算幕墙预埋件计算立柱伸缩缝设计计算49南立面钢架计算后置件的计算钢角码与后置件相连接的焊缝计算观光梯与雨棚计算---57全玻璃幕墙计算屋顶钢结构支座计算73第一章工程概况第2页共67页第1页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共67页一、工程名称：××广场幕墙工程二、工程地点：××市三、工程内容：玻璃、铝板幕墙四、幕墙最大高度：99.75m五、地震设防烈度：六度设防六、幕墙防火等级：耐火等级一级第二章结构设计理论和标准一、本结构计算遵循以下规范及标准：1、《玻璃幕墙工程技术规范》JGJ102-962、《建筑幕墙》JGJ302-963、《建筑结构荷载规范》GB4、《钢结构设计规范》GBJ17-885、《高层民用建筑设计防火规范》GB500456、《建筑防雷设计规范》GB7、《建筑抗震设计规范》GB8、《民用建筑隔声设计规范》GBJ118-88第3页共67页第2页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共67页9、《建筑模数协调统一标准》GBJ2-9610、《铝及铝合金阳极氧、阳极氧化膜总规范》GB11、《金属镀膜和化学处理表示方法》GBT12、《金属覆盖层、钢铁制品热镀锌层相关要求》GBT13、高层民用建筑钢结构技术规程JGJ99-98二、本结构计算遵循以下设计理论和规定：1、玻璃幕墙按围护结构设计，其骨架竖梃悬挂在主体结构上，处于受拉状态，层与层之间设置竖向伸缩缝。2、玻璃幕墙及其连接件均具有承载力、刚度和相对于主体结构的位移能力，均采用螺栓连接。3、幕墙均按6度设防，遵循“小震不坏，中震可修，大震不倒”的原则，幕墙在设防烈度地震作用下经修理后仍可使用，在罕遇地震作用下幕墙骨架不脱落。4、幕墙构件在重力荷载、风荷载、地震作用、温度作用和主体结构位移影响下均具有安全性。5、幕墙构件采用弹性方法计算，其截面最大应力设计值应不超过材料的第4页共67页第3页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共67页强度设计值：≤ƒ式中——荷载和作用产生的截面最大应力设计值；ƒ——材料强度设计值。6、荷载和作用效应组合的分项系数按下列规定采用：⑴、进行幕墙构件、连接件和预埋件承载力计算时：重力荷载γG：1.2风荷载γW：1.4地震作用γE：1.3温度作用γT：1.2⑵、进行位移和挠度计算时：重力荷载γG：1.0风荷载γw：1.0地震作用γE：1.0温度作用γT：1.07、当两个及以上的可变荷载或作用（风荷载、地震作用和温度作用）效第5页共67页第4页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共67页应参加组合时，第一个可变荷载或作用效应的组合系数可按1.0采用；第二个可变荷载或作用效应的组合系数可按0.6采用；第三个可变荷载或作用效应的组合系数可按0.2采用。8、荷载和作用效应可按下式进行组合：S=γGSG+ψwγwSw+ψEγESE+ψTγTST式中S——荷载和作用效应组合后的设计值；SG——重力荷载作为永久荷载产生的效应；SW、SE、ST——分别为风荷载、地震作用和温度作用作为可变荷载和作用产生的效应。按不同的组合情况，三者可分别作为第一个、第二个和第三个可变荷载和作用产生的效应；γG、γw、γE、γT——各效应的分项系数，可按2.2.6采用；ψw、ψE、ψT——分别为风荷载、地震作用和温度作用效应的组合系数。取决于各效应分别作为第一个、第二个和第三个可变荷载和作用的效应，可按2.2.7取值；9、幕墙按各效应组合中的最不利组合进行设计。第三章幕墙材料的物理特性及力学性能第6页共67页第5页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共67页一、玻璃的强度设计值：类型厚度(mm...
